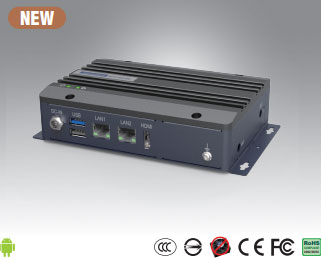

Máy tính hộp Advantech EPC-R3710 không bán một cấu hình duy nhất mà có bốn mã đặt hàng, mỗi mã mang một cụm cổng phía sau khác nhau. Nền tảng bên trong giống nhau: vi xử lý Rockchip RK3399 sáu nhân (hai Cortex-A72 và bốn Cortex-A53), 2 GB LPDDR4 hàn sẵn, 16 GB bộ nhớ trong, nguồn 12 V và mức tiêu thụ 11,5 W. Vì vậy việc chọn máy này thực chất là việc chọn đúng cụm cổng, và đó là nội dung chính của bài viết.
Bốn cụm cổng phía sau của EPC-R3710
Tài liệu dòng máy nêu bốn mã đặt hàng là EPC-R3710NO-XAA100, XAA120, XAA140 và XAA160, ứng với bốn hướng ứng dụng mà hãng nhắm tới: quản lý năng lượng trong nhà máy, thiết bị tự phục vụ, tự động hoá và kết nối mạng. Bảng dưới liệt kê các cụm cổng đã công bố cùng việc phù hợp với từng cụm. Ánh xạ chính xác giữa từng mã và từng cụm lấy theo tài liệu hãng tại thời điểm đặt, không suy đoán.
| Cụm cổng phía sau | Cấu hình đã công bố | Việc phù hợp |
|---|---|---|
| Cụm nối tiếp hỗn hợp | 1 cổng RS-485 và 1 cổng RS-232 hai dây | Đọc đồng hồ đo, cân, bộ điều khiển qua bus nối tiếp trong tủ |
| Cụm hai cổng nối tiếp | 2 cổng RS-232 hai dây | Nối đồng thời hai thiết bị đầu cuối như đầu đọc mã và máy in nhãn |
| Cụm hỗn hợp mạng và USB | 1 cổng Gigabit, 2 cổng USB 2.0 và 2 cổng RS-232 hai dây | Máy tự phục vụ cần thêm ngoại vi USB và vài cổng nối tiếp |
| Cụm bốn cổng mạng | 4 cổng Gigabit | Tách lớp mạng thiết bị, mạng quản lý và mạng camera trên một máy |
Điểm cần nhớ là cụm cổng được lắp trong nhà máy của hãng. Sau khi máy về, muốn thêm cổng thì chỉ còn đường đi qua khe Mini PCIe hoặc qua bảng mở rộng, chứ không thay được cụm cổng gốc. Vì vậy khâu khảo sát phải đếm cổng thực tế trước, chọn mã sau. Bài EPC-R3220 và các cổng tích hợp mô tả một máy cùng họ theo hướng gộp sẵn nhiều cổng lên thân.
Nền tảng dùng chung cho mọi mã EPC-R3710
Bảng dưới gom những hạng mục không đổi giữa bốn mã, kèm ghi chú khi lắp đặt. Catalog trên site chưa có mã này nên số liệu lấy theo tài liệu dòng máy, ô nào chưa có dữ liệu chắc chắn thì ghi theo tài liệu hãng.
| Hạng mục | Giá trị công bố | Ghi chú khi lắp |
|---|---|---|
| Vi xử lý | Rockchip RK3399, hai nhân Cortex-A72 và bốn nhân Cortex-A53 | Kiến trúc ARM, phần mềm phải có bản biên dịch tương ứng |
| Bộ nhớ | 2 GB LPDDR4 hàn sẵn | Không nâng cấp được, cần giới hạn số tiến trình chạy nền |
| Lưu trữ trong | 16 GB cho hệ điều hành và bộ nạp khởi động của hãng | Nhật ký dài ngày nên ghi ra thẻ nhớ hoặc đẩy lên máy chủ |
| Thẻ nhớ và SIM | 1 khe Micro SD, 1 khe Nano SIM | Thẻ nhớ nên chọn loại công nghiệp nếu ghi liên tục |
| Ngõ hình ảnh | 1 ngõ HDMI 2.0, 1920 x 1080 ở 60 Hz | Đủ cho một màn hình vận hành, không dùng cho hai màn hình rời |
| Đồ hoạ và video | OpenGL ES 1.1, 2.0, 3.1; OpenCL 1.1; giải mã MPEG-1, MPEG-2, MPEG-4, H.263, H.264; mã hoá H.264, MVC, VP8 | Phù hợp phát nội dung, không phải nền tảng xử lý ảnh nặng |
| Chip mạng | RTL8211FSI, tốc độ 10/100/1000 Mbps | Số cổng thay đổi theo cụm cổng phía sau |
| Cổng USB mặt trước | 1 cổng USB 3.0 loại A, 1 cổng USB 2.0 loại A | Dành cho thao tác tại chỗ, nên chừa khoảng hở phía trước |
| Khe mở rộng | 1 khe Mini PCIe cho mô-đun LTE, Wi-Fi hoặc Bluetooth | Ăng-ten cần lỗ ra thân máy, kiểm tra khi đặt hàng |
| Bảng mở rộng | Tương thích UIO40-Express: UIO-4030, UIO-4032, UIO-4034 | Cách bổ sung cổng sau khi máy đã lắp |
| Nguồn và tiêu thụ | 12 V một chiều, giắc có khoá, 11,5 W | Dùng chung bộ nguồn 12 V trong tủ nếu còn dư dòng |
| Nhiệt độ và độ ẩm | Làm việc 0 đến 50 độ C, lưu kho âm 20 đến 70 độ C, ẩm 5 đến 95 phần trăm | Đo nhiệt độ thực trong tủ vào giờ nóng nhất |
| Kích thước và cách gá | 174 x 108 x 41 mm, gá treo tường | Chừa khoảng hở phía sau cho đầu dây của cụm cổng |
| Trọng lượng | Theo tài liệu hãng | Ảnh hưởng tới cách bắt vít khi gá lên vách mỏng |
| Hệ điều hành | Linux Debian và Android | Không có tuỳ chọn Windows |
EPC-R3710 dùng cho việc gì
Bốn vị trí lắp dưới đây bám theo bốn hướng ứng dụng mà cụm cổng đã gợi ý sẵn.
- Tủ đo điện năng của phân xưởng. Bản có cổng RS-485 đọc đồng hồ đo theo chu kỳ, dồn số liệu rồi đẩy lên hệ thống quản lý qua cổng Gigabit. Máy 11,5 W dùng chung bộ nguồn 12 V với cảm biến trong tủ, không cần ổ cắm riêng.
- Ki-ốt tra cứu và máy tự phục vụ. Bản nhiều cổng USB nhận đầu đọc thẻ, máy in nhãn và màn hình cảm ứng qua HDMI. Hệ điều hành Android hợp với giao diện chạm, giảm công viết phần mềm so với nền máy tính để bàn.
- Trạm điều khiển nhỏ trên chuyền lắp ráp. Bản hai cổng nối tiếp nối đồng thời máy quét mã và máy in tem, trong khi thân không quạt tránh việc hút bụi vào máy ở khu vực nhiều mạt kim loại.
- Điểm tập trung mạng trong nhà xưởng. Bản bốn cổng Gigabit tách mạng thiết bị khỏi mạng quản lý ngay tại máy, tránh phải đặt thêm một bộ chuyển mạch nhỏ trong tủ.
So sánh với các dòng cùng nhóm
Ba máy dưới đây là máy hộp gá tủ đang có trang sản phẩm trên site, chọn theo tiêu chí gần với EPC-R3710 nhất: thân nhỏ, không quạt, nhiều cổng trường.
| Model | Vi xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| EPC-R3710 | Rockchip RK3399, hai nhân Cortex-A72 và bốn nhân Cortex-A53 | Thay đổi theo mã: tối đa 4 GbE, hoặc 2 cổng nối tiếp, hoặc cụm mạng và USB | 12 V một chiều, giắc có khoá | 0 đến 50 độ C | Bốn cụm cổng đặt sẵn theo hướng ứng dụng, chỉ 11,5 W |
| ARK-2121L | Intel Celeron J1900 bốn nhân 2,0 GHz | 2 GbE Intel i210, VGA và HDMI, 4 cổng COM | 9 đến 36 V một chiều | Âm 20 đến 70 độ C với ổ và RAM dải nhiệt rộng | Dải nhiệt rộng, có khe mSATA và ổ SATA 2,5 inch |
| UNO-2174G | Intel Celeron 847 hoặc Core i7-2655LE | 4 cổng Gigabit, 4 cổng nối tiếp, 6 cổng USB 2.0, DVI-I, DP, HDMI | Theo tài liệu hãng | Theo tài liệu hãng | Bốn cổng mạng và bốn cổng nối tiếp cùng lúc, cấp bảo vệ IP40 |
| UNO-1150GH | AMD Geode LX800 500 MHz | 3 cổng nối tiếp, 2 cổng 10/100, 2 cổng USB | Theo tài liệu hãng | Theo tài liệu hãng | Gá thanh ray DIN, có chứng nhận cho khu vực nguy hiểm nhóm Class I Division 2 |
Bảng cho thấy ba lối rẽ. Cần dải nhiệt rộng hơn 50 độ C thì nhìn sang ARK-2121L. Cần đồng thời bốn cổng mạng và bốn cổng nối tiếp thì UNO-2174G là bản duy nhất trong nhóm đáp ứng. Còn nếu vị trí lắp là khu vực có khí dễ cháy, chỉ máy có chứng nhận tương ứng như UNO-1150GH mới được xét.
Mua EPC-R3710 ở đâu
Máy chưa có trang bán riêng trên site, nên đơn hàng đi theo mã đặt hàng cụ thể trong bốn mã đã nêu. Các máy hộp gá tủ có sẵn nằm ở danh mục máy tính không quạt, còn bài viết cùng chủ đề nằm ở chuyên mục máy tính nhúng. Bảng mở rộng dùng chung cho họ máy này được mô tả ở bài bảng mở rộng UIO-4032, và một dòng máy nhúng cùng hãng ở tầm khác nằm ở bài máy tính nhúng EPC-T4000.
Khi gửi yêu cầu báo giá, nên nêu rõ ba nhóm thông tin: đếm đúng số cổng mạng và cổng nối tiếp cần dùng trong hai năm tới, liệt kê thiết bị ngoại vi kèm chuẩn cổng của từng thiết bị, và mô tả vị trí gá cùng khoảng hở phía sau thân máy. Ba nhóm này đủ để chốt một trong bốn mã, thay vì chỉ chốt tên dòng. Muốn xem thêm các dòng máy công nghiệp cùng hãng thì tra chuyên mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa rõ nên chọn máy hộp hay máy có khe cắm card, chạy công cụ chọn máy theo yêu cầu lắp đặt trước khi liên hệ.
Câu hỏi thường gặp về EPC-R3710
EPC-R3710 có mấy mã đặt hàng?
Tài liệu dòng máy nêu bốn mã là EPC-R3710NO-XAA100, XAA120, XAA140 và XAA160. Bốn mã dùng chung một nền tảng bên trong và khác nhau ở cụm cổng bố trí phía sau thân máy. Ánh xạ cụ thể giữa từng mã và từng cụm cổng lấy theo tài liệu hãng tại thời điểm đặt.
Chọn nhầm mã thì có đổi cổng được không?
Không. Cụm cổng phía sau được lắp trong nhà máy của hãng theo mã đặt hàng, không phải mô-đun tháo lắp tại chỗ. Muốn thêm cổng sau khi máy đã về thì phải đi theo khe Mini PCIe hoặc bảng mở rộng UIO40-Express, chứ không thay được cụm cổng gốc.
Bản bốn cổng mạng dùng cho việc gì?
Bản có bốn cổng Gigabit hợp với vị trí phải tách nhiều lớp mạng trên cùng một máy, ví dụ một cổng cho mạng thiết bị, một cổng cho mạng quản lý, một cổng cho camera và một cổng dự phòng. Khi chỉ cần hai lớp mạng thì bản này thừa cổng.
EPC-R3710 gá bằng cách nào?
Tài liệu công bố kiểu gá treo tường cho thân máy kích thước 174 x 108 x 41 mm. Với vị trí trong tủ điện, cần kiểm tra khoảng hở phía sau đủ cho cụm cổng và đầu dây, vì toàn bộ cổng chính nằm ở mặt sau.
Máy dùng nguồn và tiêu thụ bao nhiêu?
Nguồn cấp là 12 V một chiều qua giắc có khoá, điện tiêu thụ công bố 11,5 W. Mức này cho phép dùng chung bộ nguồn 12 V đang cấp cho cảm biến trong tủ, miễn là còn đủ dòng dự phòng.
