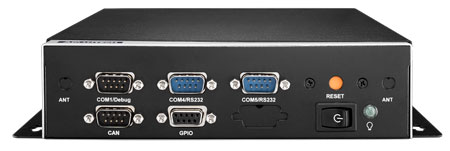

Máy tính hộp Advantech EPC-R6410 là máy nhúng không quạt nền NXP i.MX6 Dual hoặc Quad, nhân ARM Cortex-A9 1 GHz, chỉ tiêu thụ 6 W. Điểm khác biệt của máy so với các máy hộp ARM cùng cỡ là số cổng ngoại vi: sáu cổng USB 2.0 và bốn cổng nối tiếp trên một thân gá tường. Vì vậy câu hỏi đáng trả lời không phải máy mạnh cỡ nào, mà sáu cổng đó nuôi được bao nhiêu thiết bị.
Thông số kỹ thuật EPC-R6410
Catalog trên site chưa mở trang riêng cho mã này, nên bảng dưới lấy theo bảng thông số đã công bố trong bài mô tả gốc. Ô nào chưa có dữ liệu chắc chắn thì ghi theo tài liệu hãng.
| Hạng mục | Thông số EPC-R6410 |
|---|---|
| Kiểu máy | Máy tính hộp nhúng, không quạt, thân kín chống bụi |
| Vi xử lý | NXP i.MX6 Dual hoặc Quad, nhân ARM Cortex-A9, 1 GHz |
| Bộ nhớ | 1 GB hoặc 2 GB DDR3 1066 MHz hàn sẵn trên bo |
| Lưu trữ trong | 8 GB eMMC NAND cho hệ điều hành |
| Lưu trữ ngoài | 1 khe thẻ SD |
| Ngõ hình ảnh | Hiển thị kép qua HDMI và VGA, tới 1080p |
| Cổng mạng | 1 cổng 10/100/1000 Mbps, bộ thu phát RTL8211 |
| Cổng USB | 6 cổng USB 2.0 |
| Cổng nối tiếp | 4 cổng |
| Vào ra số | 8 chân GPIO |
| Khe mở rộng | 1 khe mini PCIe chỉ dẫn tín hiệu USB, 1 khe M.2 Key E |
| Nút bấm | 1 nút nguồn, 1 nút khởi động lại |
| Nguồn cấp | 12 V một chiều, giắc DC |
| Điện tiêu thụ | 6 W tối đa, chưa gồm dòng cấp cho thiết bị USB |
| Nhiệt độ làm việc | 0 tới 55 độ C |
| Độ ẩm | 5 tới 95 phần trăm, không ngưng tụ |
| Kích thước | 200 x 230 x 50 mm |
| Kiểu gá | Giá gá tường |
| Hệ điều hành | Android 4.4.2 và Android 6.0; Linux Yocto 1.7 và Yocto 2.1 với nhân tương ứng |
Ba con số định hình cách dùng máy. Mức 6 W cho phép thân kín không quạt, không có khe hút bụi. Dải 0 tới 55 độ C đủ cho nhà xưởng có mái che và tủ có thông gió, chưa đủ cho tủ kín phơi nắng. Thân 200 x 230 x 50 mm rộng hơn các máy hộp ARM cỡ nhỏ, đổi lại là chỗ để bố trí sáu cổng USB và bốn cổng nối tiếp ra mặt máy.
Sáu cổng USB nuôi được bao nhiêu thiết bị
Đây là phần hay tính thiếu khi lập dự toán. Cắm vừa cổng không có nghĩa là đủ điện. Một cổng USB 2.0 theo chuẩn cấp tối đa 500 mA ở mức 5 V, tương đương 2,5 W cho mỗi cổng. Sáu cổng dùng hết công suất là ba ampe ở mức 5 V, lớn hơn nhiều so với 6 W mà bản thân máy tiêu thụ. Bộ nguồn 12 V phải chọn theo tổng của cả hai phần, không chỉ theo con số 6 W.
| Nhóm thiết bị USB | Mức dòng thường gặp | Cách đấu nên dùng | Dấu hiệu khi thiếu dòng |
|---|---|---|---|
| Đầu đọc mã vạch, bàn phím, chuột | Dưới 100 mA mỗi thiết bị | Cắm thẳng vào cổng trên máy | Hiếm khi gặp vấn đề |
| Màn hình chạm dùng cổng USB cho phần cảm ứng | Khoảng 100 tới 200 mA | Cắm thẳng, ưu tiên cổng gần nguồn nhất | Chạm mất nhạy hoặc mất nhận sau vài giờ |
| Máy in nhiệt và máy in phiếu | Vài trăm mA, tăng vọt lúc in | Máy in dùng nguồn riêng, cổng USB chỉ truyền dữ liệu | Máy in dừng giữa chừng, đôi khi kéo theo máy khởi động lại |
| Ổ lưu trữ ngoài | Khoảng 500 mA, ổ cơ còn cao hơn lúc khởi động | Dùng bộ chia USB có nguồn riêng | Ổ không nhận, hoặc nhận rồi rớt khi ghi tệp lớn |
| Bộ chuyển USB sang cổng nối tiếp | Dưới 100 mA | Cắm thẳng, nhưng phải có trình điều khiển cho nền ARM | Cổng hiện ra rồi biến mất khi máy tải nặng |
Ba quy tắc rút ra. Thứ nhất, thiết bị nào có nguồn riêng thì dùng nguồn riêng, đừng lấy điện qua cổng USB. Thứ hai, khi tổng dòng vượt khả năng cấp của máy, thêm một bộ chia USB có nguồn riêng thay vì chia nhỏ tải trên nhiều cổng. Thứ ba, khi thiết bị chỉ cần truyền dữ liệu ổn định và đặt xa, cân nhắc dùng bốn cổng nối tiếp có sẵn thay cho cổng USB, vì đường nối tiếp chịu được chiều dài dây lớn hơn hẳn.

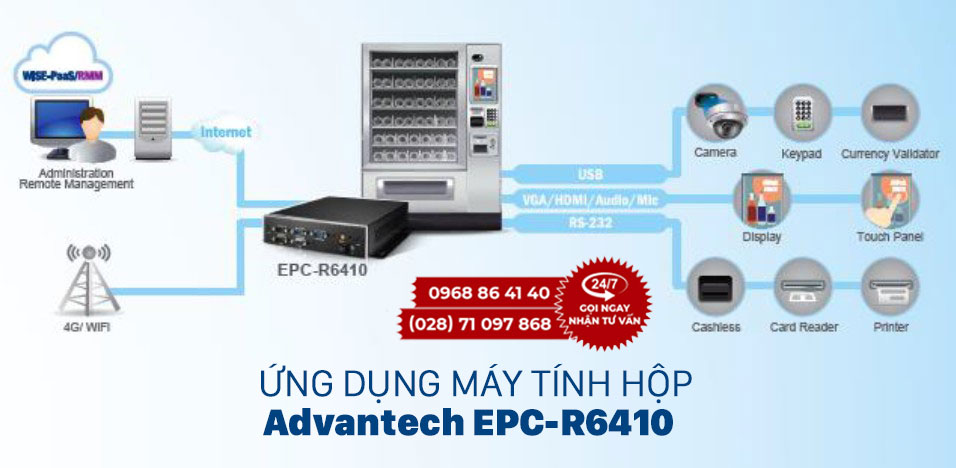

EPC-R6410 dùng cho việc gì
- Trạm nhập liệu tại xưởng. Một máy gá tường nối màn hình, đầu đọc mã vạch, bàn phím và máy in phiếu, đủ cho một điểm ghi nhận sản lượng ở đầu chuyền mà không cần máy tính để bàn.
- Trạm gom số liệu nhiều nhánh. Bốn cổng nối tiếp cùng tám chân vào ra số cho phép đọc nhiều đồng hồ đo và tiếp điểm báo trạng thái, rồi đẩy về trung tâm qua cổng Gigabit.
- Bảng hiển thị dùng lại màn hình cũ. Ngõ VGA bên cạnh ngõ HDMI giúp tận dụng màn hình còn dùng được ở phòng điều khiển, không phải mua thêm bộ chuyển đổi tín hiệu.
- Điểm kiểm tra có nhiều thiết bị cầm tay. Sáu cổng USB đủ cho các đầu đọc và thiết bị đo cắm rời, phù hợp với vị trí mà số thiết bị thay đổi theo ca làm việc.
So sánh với các dòng cùng nhóm
Bốn máy dưới đây đều là máy hộp nhúng cùng hãng và đều có số liệu công bố trên site. Bảng đọc theo trục cổng ngoại vi và mức tiêu thụ, đúng trục của bài.
| Model | Vi xử lý | Cổng USB và nối tiếp | Cổng mạng | Nguồn và điện tiêu thụ | Điểm mạnh |
|---|---|---|---|---|---|
| EPC-R6410 | NXP i.MX6, Cortex-A9, 1 GHz | 6 USB 2.0; 4 cổng nối tiếp; 8 chân vào ra số | 1 cổng Gigabit | 12 V một chiều, 6 W | Nhiều cổng USB nhất nhóm, có ngõ VGA, thân kín chống bụi |
| EPC-R4680 | ARM Cortex-A17 bốn nhân, tới 1,6 GHz | 5 USB loại A và 1 USB OTG; 6 cổng nối tiếp; 8 chân vào ra số | 1 cổng Gigabit | 12 V một chiều, mức tiêu thụ theo tài liệu hãng | Ngõ HDMI 4K kèm ngõ VGA, nhiều cổng nối tiếp |
| EPC-R4710 | ARM nhân đôi Cortex-A72 | 5 USB loại A và 1 USB OTG; 6 cổng nối tiếp; 5 chân vào ra số | 2 cổng Gigabit | 12 V một chiều, 15 W | Hai cổng mạng tách được hai vùng, hai ngõ HDMI |
| EPC-R3220 | TI Sitara AM3352, Cortex-A8, 800 MHz | 2 cổng RS-232 hoặc RS-485; 6 chân vào ra số | 2 cổng Gigabit | 12 tới 24 V một chiều, 4,7 W | Chỉ 4,7 W, gá thanh ray DIN, dải nhiệt âm 20 tới 70 độ C |
Cách chọn rút gọn. Cần nhiều thiết bị USB cắm rời thì EPC-R6410 là bản rộng cổng nhất. Cần thêm ngõ hình 4K thì EPC-R4680. Cần tách hai vùng mạng thì EPC-R4710. Cần máy nhỏ gá thanh ray trong tủ và chịu dải nhiệt rộng thì EPC-R3220, đổi lại phải chấp nhận ít cổng ngoại vi hơn hẳn.
Mua EPC-R6410 ở đâu
Mã này chưa có trang bán riêng trên site. Các máy hộp không quạt cùng nhóm nằm ở danh mục máy tính không quạt cho IoT.
Đề nghị báo giá nên nêu bốn thông tin: danh sách thiết bị USB sẽ cắm kèm mức dòng của từng thiết bị, số nhánh nối tiếp cần đọc, loại màn hình hiện có tại vị trí lắp và nhiệt độ đo được tại chỗ đặt. Bốn thông tin này quyết định công suất bộ nguồn phải đặt kèm và có cần bộ chia USB có nguồn riêng hay không. Danh sách các dòng máy nhúng cùng hãng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo số cổng và môi trường lắp đặt, dùng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về EPC-R6410
EPC-R6410 có mấy cổng USB?
Theo số liệu công bố, máy có sáu cổng USB 2.0, kèm bốn cổng nối tiếp, một cổng mạng Gigabit và tám chân vào ra số. Sáu cổng USB là con số cao so với máy nhúng cùng cỡ, nên máy hay được chọn cho các trạm phải cắm nhiều thiết bị ngoại vi cùng lúc.
Cắm sáu thiết bị USB cùng lúc có được không?
Được về mặt cổng, nhưng phải tính dòng điện. Một cổng USB 2.0 theo chuẩn cấp tối đa 500 mA ở 5 V. Sáu cổng dùng hết công suất là ba ampe ở mức 5 V, lớn hơn nhiều so với mức tiêu thụ 6 W của bản thân máy. Bộ nguồn phải chọn theo tổng cả hai phần.
Mức tiêu thụ 6 W đã gồm thiết bị USB chưa?
Con số 6 W là mức tiêu thụ tối đa của máy theo tài liệu. Đây là phần máy tự dùng, không gồm dòng cấp cho thiết bị cắm vào cổng USB. Khi lập dự toán nguồn, cần cộng thêm phần dòng của từng thiết bị USB rồi mới chọn bộ nguồn 12 V.
Khi nào phải dùng bộ chia USB có nguồn riêng?
Khi tổng dòng của các thiết bị vượt khả năng cấp của máy, hoặc khi có thiết bị ăn dòng lớn như ổ cứng ngoài và máy in nhiệt. Dấu hiệu nhận ra là thiết bị mất kết nối lúc có lúc không, hoặc máy khởi động lại khi cắm thêm thiết bị. Bộ chia có nguồn riêng xử lý được cả hai.
EPC-R6410 chạy được hai màn hình không?
Số liệu công bố nêu máy hỗ trợ hiển thị kép qua ngõ HDMI và ngõ VGA, độ phân giải tới 1080p. Ngõ VGA là điểm đáng chú ý khi trạm còn màn hình cũ, vì không phải mua thêm bộ chuyển đổi tín hiệu.
Máy chạy hệ điều hành nào?
Tài liệu nêu các bản Android 4.4.2 và Android 6.0, cùng Linux Yocto 1.7 và Yocto 2.1 với các nhân tương ứng. Đây là những bản nền đi theo gói hỗ trợ bo mạch của hãng, nên phần mềm ứng dụng phải biên dịch cho đúng nhân, và cần xác nhận phiên bản trước khi bắt đầu phát triển.
