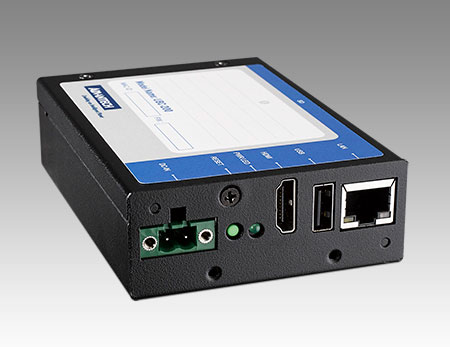

Bài này bàn về Advantech UBC-200 theo câu hỏi thường quyết định việc mua hay không mua một máy hộp: máy có lọt vào chỗ định lắp không, và gá bằng gì. UBC-200 là máy nhỏ nhất trong bốn máy hộp dòng UBC, chỉ 111 x 77 x 30 mm và nặng 312 g, gá được cả trên tường lẫn trên thanh DIN. Phần cổng và phần ngõ hình để dành cho ba bài cùng dòng.
Thông số nền của Advantech UBC-200
Các con số dưới đây lấy từ tài liệu dòng máy, dùng để đọc bảng chỗ lắp phía sau.
- Kích thước 111 x 77 x 30 mm, trọng lượng 312 g, thuộc khổ máy hộp 2,5 inch.
- Cách gá: treo tường bằng giá đi kèm hoặc kẹp lên thanh DIN.
- Nguồn vào 9 đến 24 VDC qua giắc hai cực có khóa, tiêu thụ tối đa 3,16 W.
- Nhiệt độ làm việc 0 đến 60 độ C, độ ẩm 5 đến 95 phần trăm không ngưng tụ.
- Bộ xử lý NXP ARM Cortex-A9 bản hai nhân hoặc bốn nhân, bộ nhớ DDR3 1066 MHz dung lượng 1 GB trên bo, hỗ trợ tới 2 GB.
- Bộ nhớ trong 4 GB eMMC cho hệ điều hành và 4 MB NOR Flash cho trình khởi động của hãng.
- Một cổng Gigabit Ethernet, một cổng USB 2.0, một khe thẻ SD, một khe mini PCIe cho mô-đun Wi-Fi hoặc 3G.
- Một ngõ HDMI đến 1920 x 1080, hệ điều hành Linux 3.0.35 hoặc Android 4.3.
Ba con số quyết định phần lắp đặt là 111 mm chiều rộng, 30 mm chiều dày và 312 g. Chiều dày nhỏ cho phép đặt máy sát tấm gá; trọng lượng nhẹ cho phép treo lên vách mỏng mà không phải gia cố.
Đo chỗ lắp trước khi chọn cách gá
Bảng dưới đi theo trục chỗ lắp: mỗi kiểu vị trí cần một khoảng trống khác nhau và một cách gá khác nhau.
| Chỗ lắp | Khoảng trống cần có | Cách gá phù hợp | Điểm phải kiểm trước khi đặt hàng |
|---|---|---|---|
| Tủ điện đã có thanh DIN | Một đoạn thanh DIN trống dài hơn 130 mm, chừa hai bên mỗi bên 20 mm | Kẹp thanh DIN | Thanh DIN còn chỗ sau khi xếp át-tô-mát; cáp nguồn và cáp mạng không chắn cửa tủ |
| Tấm gá phẳng trong tủ lớn | Một ô 150 x 120 mm trên tấm gá | Giá treo bắt vít vào tấm gá | Khoan lỗ mới có va vào máng cáp phía sau không |
| Vách tường trong phòng kỹ thuật | Một ô 150 x 120 mm, cách sàn hơn 1,2 m | Giá treo tường | Vách thạch cao cần nở phù hợp cho tải hơn 300 g kèm cáp |
| Hộp nhỏ đặt cạnh máy sản xuất | Lòng hộp sâu hơn 90 mm sau khi trừ bán kính uốn của cáp | Giá treo bắt vào đáy hộp | Rung của máy sản xuất; nên có đệm cao su dưới chân giá |
| Sau lưng màn hình hoặc trong bàn điều khiển | Khe hở sau lưng lớn hơn 45 mm | Giá treo, máy đặt nằm | UBC-200 không nêu lỗ VESA; khi cần bắt VESA thì xem UBC-DS31 |
Quy tắc gọn khi đo: lấy kích thước máy cộng thêm 30 mm mỗi phía cho cáp và thao tác tay. Với UBC-200, ô làm việc thực tế vào khoảng 170 x 140 mm chứ không phải 111 x 77 mm. Bỏ qua phần cộng thêm này là nguyên nhân phổ biến khiến máy về tới nơi thì không đóng được cánh tủ.
Bốn điểm hay sai khi gá máy hộp không quạt
Ép sát cả hai mặt vỏ vào vách. Máy không quạt tản nhiệt qua vỏ. Kẹp máy giữa hai tấm kim loại khiến nhiệt dồn lại, và biểu hiện thường là máy chạy chậm dần vào giữa ca chứ không tắt hẳn, nên rất khó truy.
Đặt ngay trên bộ nguồn xung. Bộ nguồn là nguồn nhiệt mạnh nhất trong tủ. Đặt máy phía trên bộ nguồn là đưa máy vào đúng luồng khí nóng. Vị trí hợp lý là ngang tầm hoặc thấp hơn bộ nguồn, lệch sang một bên.
Treo máy rồi mới nghĩ tới cáp. Cáp nguồn có khóa, cáp mạng và cáp HDMI đều cần bán kính uốn. Nên đặt thử máy kèm cáp vào vị trí trước khi khoan lỗ cố định.
Bỏ qua rung khi gá cạnh máy sản xuất. Máy hộp nhẹ nên rung truyền qua giá làm lỏng đầu cắm theo thời gian. Đệm cao su dưới chân giá và một đai giữ cáp gần cổng cắm xử lý được phần lớn trường hợp.
So sánh bốn máy hộp UBC theo kích thước và cách gá
Bảng này chỉ so phần kích thước, trọng lượng và cách gá. Ô nào bài gốc và tài liệu dòng máy không nêu thì ghi theo tài liệu hãng.
| Model | Kích thước | Trọng lượng | Cách gá | Nguồn vào |
|---|---|---|---|---|
| UBC-200 | 111 x 77 x 30 mm | 312 g | Treo tường, thanh DIN | 9 đến 24 VDC |
| UBC-220 | Theo tài liệu hãng | Theo tài liệu hãng | Theo tài liệu hãng | Theo tài liệu hãng |
| UBC-330 | 117 x 166 x 30 mm | Theo tài liệu hãng | Theo tài liệu hãng | 12, 19 hoặc 24 VDC |
| UBC-DS31 | 191 x 129 x 30 mm kèm tấm kim loại, 166 x 117 x 30 mm khi bỏ tấm | 265 g | Treo tường, chuẩn VESA 75 và 100, giá đỡ hai lỗ vít | 12 VDC |
Đọc bảng theo hướng chọn máy: chỗ lắp chật theo chiều ngang thì UBC-200 lọt dễ nhất; chỗ lắp là mặt sau một màn hình thì UBC-DS31 có sẵn lỗ VESA nên không phải đặt giá riêng. Ba bài cùng dòng đi theo ba trục khác: UBC-330 xét theo từng cổng nối được thiết bị gì, UBC-220 xét theo ngõ hình và màn nối được, UBC-DS31 xét theo cấp nguồn và dải nhiệt tại điểm lắp.
Chọn máy hộp theo chỗ lắp đã đo
Sau khi đo xong chỗ lắp, việc còn lại là đối chiếu ba ràng buộc: ô trống thực tế, cách gá tủ đang có, và nhiệt độ cao nhất tại vị trí đó. UBC-200 đáp ứng ô trống nhỏ và cả hai cách gá, giới hạn nằm ở dải nhiệt 0 đến 60 độ C.
Khi tủ nóng hơn ngưỡng đó hoặc khi cần thêm cổng, nhóm máy hộp x86 có sẵn trang sản phẩm là lựa chọn thay thế. ARK-1122C có khổ vừa lòng bàn tay 133,8 x 43,1 x 94,2 mm, kèm bộ gá VESA, thanh DIN hoặc treo tường, dải nhiệt âm 20 đến 60 độ C. UNO-1150GH thiết kế sẵn cho thanh DIN, đấu dây từ mặt trước nên hợp với tủ hiện trường chật. Danh mục đầy đủ ở máy tính không quạt.
Yêu cầu báo giá nên kèm bốn số đo: kích thước ô trống theo ba chiều, cách gá tủ đang dùng, điện áp nguồn có sẵn, và nhiệt độ đo trong tủ vào giờ cao điểm. Nhóm máy tính nhúng của hãng liệt kê tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so cấu hình giữa vài dòng máy, dùng công cụ chọn máy theo yêu cầu lắp đặt.
Câu hỏi thường gặp về Advantech UBC-200
UBC-200 to bằng chừng nào và nặng bao nhiêu?
Máy có kích thước 111 x 77 x 30 mm và nặng 312 g. Đây là máy nhỏ nhất trong bốn máy hộp dòng UBC, chiều rộng chỉ hơn một bàn tay, nên đặt lọt vào phần trống còn lại của tủ điện nhỏ mà không phải mở rộng tủ.
Máy gá được bằng những cách nào?
Tài liệu dòng máy nêu hai cách gá: treo tường bằng bộ giá đi kèm và kẹp lên thanh DIN. Cách thứ hai phù hợp với tủ điện đã có sẵn thanh DIN cho át-tô-mát và rơ-le, vì khi đó không phải khoan thêm lỗ trên tấm gá.
Đặt UBC-200 nằm ngang hay dựng đứng thì hơn?
Máy dày 30 mm và không có quạt nên hướng đặt ảnh hưởng tới đường thoát nhiệt. Đặt sao cho mặt vỏ rộng nhất hướng ra khoảng trống, chừa khoảng hở phía trên và phía dưới để không khí đi qua. Không ép sát máy vào vách tủ ở cả hai mặt.
Nguồn cấp cho UBC-200 lấy từ đâu trong tủ điện?
Máy nhận nguồn một chiều dải rộng từ 9 đến 24 VDC qua giắc hai cực có khóa, tiêu thụ tối đa 3,16 W. Nhờ dải này, máy dùng chung được bộ nguồn 24 V có sẵn của tủ mà không cần thêm bộ nguồn riêng.
Khi chỗ lắp quá chật hoặc quá nóng thì thay bằng máy nào?
Khi chỗ lắp chật theo chiều sâu, nên đo lại khoảng cách từ tấm gá tới cánh tủ sau khi tính cả bán kính uốn của cáp. Khi nhiệt độ trong tủ vượt ngưỡng 60 độ C của máy, phương án thay thế là nhóm máy hộp x86 có dải nhiệt rộng hơn, chẳng hạn ARK-1122C làm việc từ âm 20 đến 60 độ C.
