Bài này bàn một việc khác với bài mô tả sản phẩm. Thông số đầy đủ của mã hàng đã nằm ở bài bảng thông số đầy đủ mô-đun máy tính Advantech ROM-5620, và bài đó cũng chứa bảng so mô-đun theo chuẩn chân cắm. Ở đây, câu hỏi là bước tiếp theo: đưa mô-đun ROM-5620 vào sản xuất hàng loạt phải qua những mốc nào, mốc nào hay làm hỏng tiến độ, và ba hạng mục quyết định là bo mang riêng, kiểm nhiệt và nguồn cung dài hạn.
Năm mốc từ mẫu chạy thử tới đơn hàng loạt
Một thiết bị dùng mô-đun máy tính đi qua năm mốc. Mỗi mốc có một thứ phải xong và một bằng chứng để được đi tiếp. Bỏ bằng chứng là chỗ khiến dự án quay lại làm lại từ đầu.
| Mốc | Việc phải xong | Bằng chứng để đi tiếp | Rủi ro nếu bỏ qua |
|---|---|---|---|
| 1. Chạy thử trên bo mang tham chiếu | Phần mềm chạy được trên nền vi xử lý, đo được mức tải thật | Số liệu tải và số liệu bộ nhớ khi chạy chức năng nặng nhất | Chọn nhầm lớp vi xử lý, phát hiện khi bo mang riêng đã vẽ xong |
| 2. Chốt danh sách cổng và cấu hình | Danh sách cổng đưa ra ngoài, dung lượng bộ nhớ và ổ eMMC, bản dải nhiệt | Một mã đặt hàng đầy đủ, không phải tên dòng | Bộ nhớ hàn sẵn không đổi được sau khi giao, đổi là đổi mã hàng |
| 3. Bo mang riêng và mẫu đầu tiên | Bo mang của sản phẩm, cấp nguồn và bố trí đầu nối theo vỏ | Mẫu chạy đủ chức năng liên tục nhiều ngày | Thiếu đầu nối cho một đường tín hiệu, phải quay lại vẽ bo |
| 4. Kiểm nhiệt, rung và nguồn | Chạy ở nhiệt độ cao nhất và thấp nhất theo hồ sơ, thử mất điện đột ngột | Biên bản đo nhiệt độ vỏ mô-đun và kết quả các đợt thử | Máy chạy tốt trên bàn nhưng treo trong tủ điện mùa nóng |
| 5. Tiền sản xuất và chốt nguồn cung | Lô nhỏ lắp theo quy trình thật, xác nhận thời gian còn cung cấp mã hàng | Văn bản của hãng hoặc nhà phân phối về vòng đời và cách báo thay đổi | Mã hàng ngừng cung cấp giữa vòng đời sản phẩm |
Mốc 1 và mốc 2 thường bị gộp làm một, và đó là lỗi hay gặp nhất. Chạy thử xong mà chưa chốt mã đặt hàng đầy đủ thì mọi số liệu đo được chỉ đúng với cấu hình đang mượn. Cách một bộ kit trọn gói rút ngắn mốc đầu tiên được trình bày ở bài bộ kit đánh giá ROM-1210 và cách chạy thử mô-đun.
Cắt từ bo mang tham chiếu xuống bo mang của sản phẩm

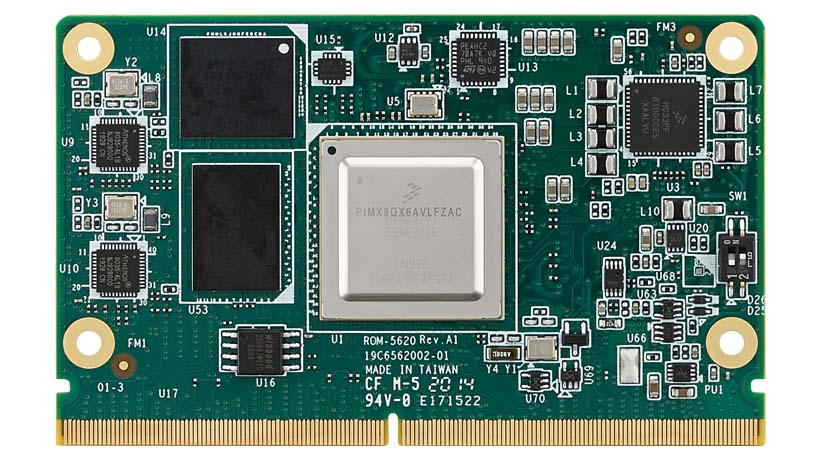

Bo mang tham chiếu cho nhóm mô-đun này là ROM-DB5901, khổ lớn và đưa ra gần như mọi đường tín hiệu. Bo mang của sản phẩm đi ngược lại: giữ đúng phần cần dùng. Bốn việc dưới đây quyết định bản vẽ.
- Lọc danh sách tín hiệu. Đối chiếu danh sách cổng thật của thiết bị với bảng chân của mô-đun, đánh dấu đường nào giữ và đường nào bỏ. Cấu trúc đầy đủ của bo mang tham chiếu nằm ở bài bo mang SMARC ROM-DB5901 cho máy tính nhúng nền ARM.
- Giữ nguyên phần mạch quanh chân cắm. Phần cấp nguồn cho mô-đun, mạch khởi động và mạch đặt lại là phần nên chép sát bản tham chiếu. Đây không phải chỗ để tiết kiệm linh kiện.
- Bố trí đầu nối theo vỏ, không theo bàn thử. Vị trí đầu nối trên bo mang tham chiếu phục vụ thao tác trên bàn. Bo mang sản phẩm phải đặt đầu nối đúng mặt vỏ, đúng chiều dây đi trong tủ.
- Chốt đường tản nhiệt ngay trên bản vẽ. Mô-đun không có tấm tản nhiệt gắn sẵn. Chỗ bắt vít cho tấm dẫn nhiệt và khe hở giữa mô-đun với vỏ phải có trong bản vẽ cơ khí ngay từ mẫu đầu tiên.
Kiểm nhiệt trước khi chốt vỏ máy
Kiểm nhiệt là mốc dễ bị đẩy về sau nhất, vì trên bàn thử mô-đun luôn mát. Trong vỏ kín, cùng một mô-đun chạy cùng một phần mềm lại có nhiệt độ khác hẳn. Ba phép đo dưới đây nên làm trên mẫu thật, trong vỏ thật.
- Đo nhiệt độ vỏ mô-đun khi chạy tải nặng nhất. Cho thiết bị chạy đúng kịch bản nặng nhất của phần mềm, không phải kịch bản trung bình, rồi đo tại chính mặt mô-đun chứ không đo nhiệt độ không khí trong vỏ.
- Chạy liên tục nhiều giờ ở nhiệt độ môi trường cao nhất. Nhiệt trong vỏ kín tăng dần rồi mới bão hoà. Phép đo trong mười phút đầu không nói lên điều gì.
- Thử khởi động lạnh. Thiết bị đặt ngoài trời hoặc trong kho lạnh phải khởi động được ở nhiệt độ thấp nhất của hồ sơ. Bản dải nhiệt rộng và bản tiêu chuẩn khác nhau ở chính điểm này, nên phải kiểm trên đúng bản sẽ đặt hàng loạt.
Kết quả kiểm nhiệt thường dẫn tới một trong ba quyết định: thêm tấm dẫn nhiệt và mở đường thoát nhiệt trên vỏ, hạ mức tải của phần mềm, hoặc đổi sang bản dải nhiệt rộng. Cả ba đều rẻ ở giai đoạn mẫu và đắt sau khi đã làm khuôn vỏ.
Nguồn cung dài hạn và quản lý thay đổi
Lý do chính để chọn hướng mô-đun là giữ được vỏ máy, khuôn và bo mang qua nhiều năm. Lợi thế đó chỉ có thật khi phần cung ứng được ràng buộc bằng văn bản. Bốn hạng mục nên hỏi trước khi ký đơn hàng loạt.
- Thời gian còn cung cấp mã hàng. Hỏi bằng văn bản, kèm cách hãng báo trước khi ngừng và thời hạn được đặt mua bù.
- Chính sách thông báo thay đổi. Một thay đổi linh kiện trên mô-đun có thể buộc dựng lại bản ảnh hệ điều hành và chạy lại một phần đợt kiểm. Cần biết trước để đặt lịch, không phải biết khi hàng đã về.
- Đường nâng cấp trong cùng chuẩn. Khi cần thêm sức tính toán sau vài năm, mã thay thế nên nằm cùng chuẩn chân cắm để giữ nguyên bo mang. Danh sách mô-đun theo chuẩn nằm ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM, còn một mã cùng chuẩn thiên về xử lý hình ảnh được bàn ở bài mô-đun SMARC ROM-5780 xuất hình 4K.
- Cách cập nhật phần mềm cho máy đã bán. Thiết bị đặt tại chỗ khách hàng cần đường cập nhật từ xa và cách xác thực bản cập nhật. Đây là việc phải thiết kế từ đầu, không thể thêm vào sau.
Chuẩn bị hồ sơ đặt hàng loạt mô-đun ROM-5620
Khi gửi yêu cầu báo giá cho đơn hàng loạt, năm mục dưới đây nên có sẵn: mã đặt hàng đầy đủ gồm cấu hình bộ nhớ và bản dải nhiệt, sản lượng theo năm và theo lô, mốc giao lô đầu, phiên bản chuẩn mà bo mang đang theo, và yêu cầu về thời gian còn cung cấp. Hồ sơ càng rõ thì phần xác nhận tiến độ càng chắc.
Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy nhúng đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng. Bối cảnh chung của nhóm máy tính nhúng có tại chuyên mục máy tính nhúng Advantech trên IPC247. Nếu phép tính sản lượng cho thấy hướng mô-đun chưa đáng làm, dùng công cụ chọn máy theo số cổng và môi trường để tìm máy hộp có sẵn vỏ và nguồn thay thế.
Câu hỏi thường gặp về sản xuất hàng loạt với mô-đun ROM-5620
Vì sao không dùng thẳng bo mang tham chiếu cho sản phẩm bán ra?
Bo mang tham chiếu đưa ra tối đa số cổng để phục vụ việc chạy thử, nên khổ bo lớn và giá thành cao hơn nhu cầu thật. Bo mang của sản phẩm chỉ giữ lại phần cổng thực dùng, thu nhỏ khổ bo và bỏ các đầu nối không dùng. Tài liệu bo mang tham chiếu vẫn là gốc để vẽ, nhất là phần cấp nguồn và phần mạch quanh chân cắm.
Kiểm nhiệt cho một thiết bị dùng mô-đun ROM-5620 gồm những gì?
Ít nhất ba việc: đo nhiệt độ vỏ mô-đun khi chạy tải nặng nhất trong vỏ kín, chạy liên tục nhiều giờ ở nhiệt độ môi trường cao nhất theo hồ sơ, và thử khởi động lạnh ở nhiệt độ thấp nhất. Bản dải nhiệt rộng có thông số khác bản tiêu chuẩn, nên kiểm nhiệt phải làm trên đúng bản sẽ đặt hàng loạt.
Nguồn cung dài hạn của một mô-đun được xác nhận thế nào?
Bằng văn bản từ hãng hoặc nhà phân phối, nêu thời gian còn cung cấp mã đó và cách báo trước khi ngừng. Cần hỏi thêm về chính sách thông báo thay đổi linh kiện, vì một thay đổi nhỏ trên mô-đun vẫn có thể buộc dựng lại bản phần mềm và chạy lại đợt kiểm.
Đổi cấu hình bộ nhớ giữa chừng có được không?
Bộ nhớ và ổ eMMC hàn thẳng trên mô-đun nên mỗi cấu hình là một mã đặt hàng riêng. Đổi cấu hình giữa chừng là đổi mã hàng, kéo theo phải chạy lại phần kiểm và có thể phải sửa bản ảnh hệ điều hành. Vì vậy dung lượng nên chốt ngay ở mốc chạy thử.
Sản lượng bao nhiêu thì hướng mô-đun mới đáng làm?
Không có con số chung, nhưng phép tính thì có: cộng chi phí thiết kế bo mang, chi phí khuôn vỏ và chi phí các đợt kiểm, rồi chia cho sản lượng dự kiến trong vòng đời sản phẩm. Nếu phần chia ra vẫn nhỏ hơn chênh lệch giá so với máy hộp có sẵn thì hướng mô-đun đáng làm.
