Bộ kit đánh giá ROM-1210, tên đầy đủ trong tài liệu là ROM-1210 Evaluation Kit, là một bộ trọn gói gồm mô-đun máy tính, bo mang, gói cáp và bộ đổi nguồn, dùng để chạy thử trước khi chốt thiết kế. Bộ kit không phải mô-đun lẻ và cũng không phải bo mạch đơn: mua về là cắm nguồn chạy được ngay trên bàn, nhưng không dùng thẳng vào sản phẩm bán ra. Bài viết nêu thứ có trong hộp, thông số của mô-đun bên trong, việc chạy thử được, rồi đưa bản đồ các bộ kit đánh giá của Advantech.
Bộ kit đánh giá ROM-1210 gồm những gì

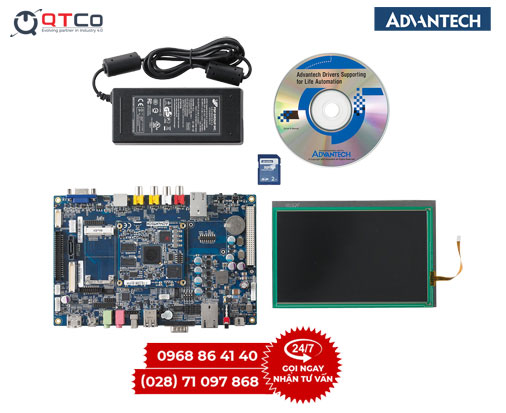

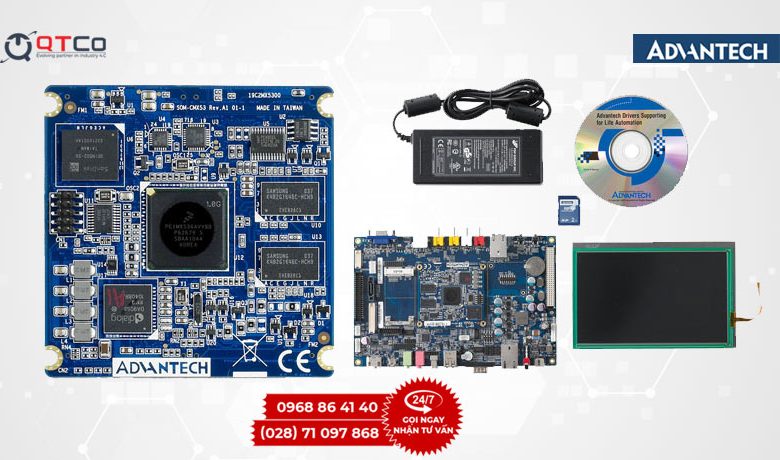

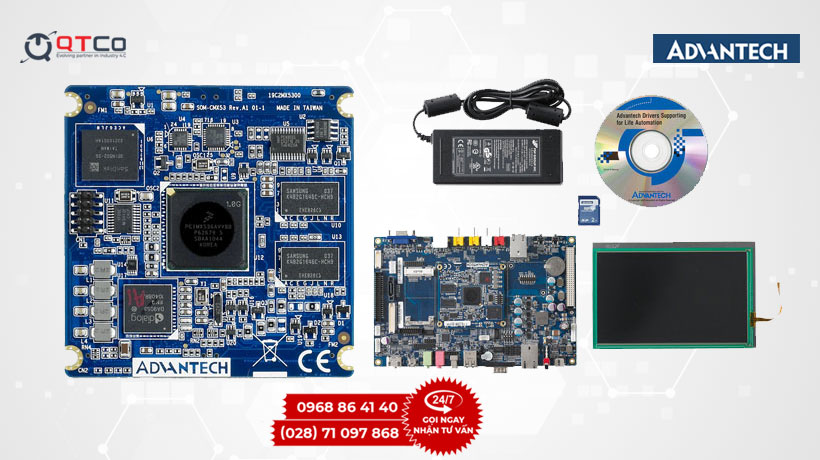

Điểm phân biệt bộ kit với các nhóm sản phẩm còn lại nằm ở chỗ nó là bộ trọn. Bốn thành phần dưới đây có sẵn trong hộp, nên nhóm phần mềm bắt đầu làm việc được ngay trong ngày nhận hàng.

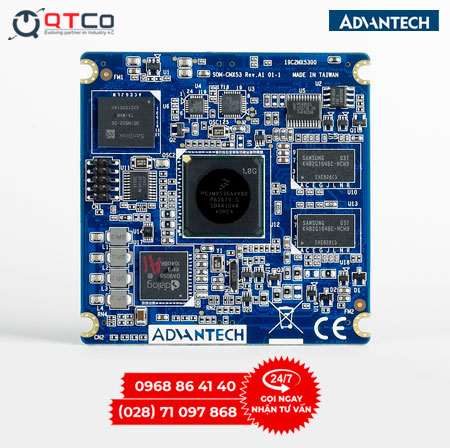

- Mô-đun máy tính. Phần mang vi xử lý, bộ nhớ và ổ lưu trữ. Đây chính là thứ sẽ đặt lẻ về sau khi bo mang riêng của sản phẩm hoàn tất.
- Bo mang đã có đủ cổng. Bo mang đưa tín hiệu từ chân cắm của mô-đun ra các đầu nối thật, để đấu thử màn hình, mạng, cổng nối tiếp và camera mà không phải tự vẽ mạch.
- Gói cáp và bộ đổi nguồn. Toàn bộ cáp nối giữa bo mang và thiết bị ngoài, cùng bộ đổi nguồn đúng mức điện áp. Đây là phần hay bị bỏ sót khi tự gom linh kiện lẻ.
- Bản ảnh hệ điều hành, tiện ích kiểm tra và tài liệu lắp đặt. Bản ảnh cài sẵn giúp kiểm tra phần cứng trước, tách hẳn khỏi việc phần mềm của dự án còn lỗi.
Thông số kỹ thuật ROM-1210 Evaluation Kit
Bảng dưới gom các thông số ghi trong tài liệu, chủ yếu thuộc về mô-đun bên trong bộ kit. Cấu hình bộ nhớ và lưu trữ thay đổi theo mã đặt hàng đầy đủ, nên phải đối chiếu tài liệu hãng trước khi chốt.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Bộ kit đánh giá trọn gói cho mô-đun máy tính ROM-1210 |
| Nền xử lý | NXP i.MX53, ARM Cortex-A8, 1 GHz, có công nghệ tiết kiệm điện của hãng vi xử lý |
| Tăng tốc đồ hoạ | Hỗ trợ OpenGL ES 2.0 và OpenVG 1.1 bằng phần cứng |
| Xử lý video | Giải mã video 1080p, khối mã hoá video 720p bằng phần cứng |
| Giao diện tín hiệu | Thiết kế công nghiệp với mức tín hiệu vào ra 3,3 V |
| Lưu trữ ngoài | Có giao diện SATA |
| Cổng chuyên dụng | Giao diện CAN-bus, phục vụ thiết bị lắp trên xe |
| Nhiệt độ làm việc | Âm 40 đến 85 độ C |
| Hệ điều hành | Android 2.3, Embedded Linux nhân 2.6, Windows Embedded Compact 7 |
| Bộ nhớ và lưu trữ trên mô-đun | Theo tài liệu hãng |
| Nguồn cấp và tiêu thụ điện | Theo tài liệu hãng, bộ đổi nguồn đi kèm trong hộp |
Dòng đáng chú ý nhất là dải nhiệt âm 40 đến 85 độ C của mô-đun. Đó là dải nhiệt của linh kiện, không phải của bộ kit đặt trên bàn. Khi thiết kế sản phẩm cuối, dải này là mức trần để tính toán, còn nhiệt độ thực trong vỏ máy luôn cao hơn nhiệt độ phòng vì toàn bộ công suất tiêu thụ biến thành nhiệt trong khoang kín.
Bản đồ bộ kit đánh giá của Advantech
Mỗi bộ kit gắn với một mô-đun hoặc một bo mạch đơn cụ thể. Bảng dưới nối tên bộ kit với thứ nằm bên trong và với việc chạy thử được, để chọn đúng bộ ngay từ đầu thay vì đặt nhầm rồi đặt lại.
| Bộ kit | Thứ nằm bên trong | Chạy thử được việc gì |
|---|---|---|
| ROM-1210 Evaluation Kit | Mô-đun ROM-1210 nền NXP i.MX53, ARM Cortex-A8 1 GHz | Phát video 1080p, giao diện đồ hoạ, đấu SATA và CAN-bus, thử ba hệ điều hành gồm Android, Embedded Linux và Windows Embedded Compact |
| ROM-DK3310 | Mô-đun ROM-3310 nền TI Sitara AM3352 1 GHz, bo mang tham chiếu ROM-DB3900 | Thử 4 cổng UART, 2 đường CAN, 10 chân vào ra số, 1 SPI, 1 I2C, 1 Gigabit, USB và SDIO trên nền Linux |
| ROM-DK3420 | Mô-đun ROM-3420 nền NXP i.MX6 hai nhân 1 GHz theo chuẩn RTX 2.0, kèm bo mang, cáp, bộ đổi nguồn và tấm màn | Thử ba kiểu ngõ hiển thị gồm RGB song song, HDMI và LVDS 24 bit tới 1366 x 768, thử đầu vào camera, 2 đường CAN và 1 khe PCIe |
| ROM-DK5720 | Mô-đun SMARC dòng ROM-5720 nền NXP i.MX 8M, các nhân ARM Cortex-A53 kèm một nhân Cortex-M4 | Thử HDMI 2.0 tới 4096 x 2160, hai đầu vào camera MIPI CSI, 2 cổng Gigabit, giải mã H.265 và các thư viện tăng tốc đồ hoạ |
| ROM-DK7421 | Mô-đun ROM-7421 chuẩn Qseven 2.0, nền NXP i.MX6 Dual Plus | Thử hai ngõ LVDS 24 bit cùng HDMI, tăng tốc đồ hoạ hai và ba chiều, dựng bản ảnh Linux hoặc Android |
| ROM-DK7510 | Mô-đun ROM-7510 chuẩn Qseven 2.0, nền TI Sitara AM5728 với hai nhân Cortex-A15 và hai nhân xử lý tín hiệu số | Thử cách tách phần điều khiển khỏi phần thuật toán, chạy thuật toán trên nhân xử lý tín hiệu số riêng |
| RSB-DK4220 | Bo mạch đơn RSB-4220 nền TI Sitara AM3352, kèm gói cáp và bảng điều khiển | Thử 5 cổng UART có bảo vệ tĩnh điện, 4 chân vào và 4 chân ra cách ly, 2 cổng Gigabit, LVDS 18 bit |
| RSB-DK4221 | Bo mạch đơn RSB-4221 nền TI Sitara AM3358, kèm gói cáp và bảng điều khiển | Thử khe M.2 khoá E với mô-đun Wi-Fi và Bluetooth, LVDS 18 bit tới 1366 x 768, bộ đếm giám sát phần cứng |
| SOM-DK3520 | Bo phát triển nhận mô-đun Qseven của Advantech, kèm bộ đổi nguồn, gói cáp, bảng điều khiển và vỏ nhựa bảo vệ | Thử lần lượt nhiều mô-đun Qseven trên cùng một bộ, vì thông số phụ thuộc vào mô-đun được cắm |
Hai bộ kit đáng chú ý khi so sánh. Bộ ROM-DK là kit cho mô-đun, tức thứ chạy thử là cặp mô-đun cộng bo mang. Bộ RSB-DK là kit cho bo mạch đơn, tức thứ chạy thử là một tấm bo đã đủ cổng, chỉ thêm cáp và bảng điều khiển cho tiện thao tác. Cách bố trí một bộ kit mô-đun điển hình được mô tả kỹ ở bài bộ kit ROM-DK3420 cho mô-đun chuẩn RTX 2.0, còn bộ nhận nhiều mô-đun Qseven khác nhau nằm ở bài bộ công cụ đánh giá SOM-DK3520.
ROM-1210 Evaluation Kit dùng cho việc gì
Nền NXP i.MX53 một nhân ARM Cortex-A8 ở mức 1 GHz, kèm khối giải mã video và khối tăng tốc đồ hoạ, đặt bộ kit này vào lớp thiết bị hiển thị và điều khiển gọn nhẹ. Bốn việc dưới đây là những việc chạy thử được ngay.
- Dựng thử giao diện vận hành có đồ hoạ. Khối tăng tốc đồ hoạ cho phép kiểm tra xem giao diện dự kiến có mượt trên nền này hay không, trước khi phần mềm được viết xong.
- Thử phát nội dung lên màn hình. Khối giải mã 1080p chạy nội dung video mà không dồn tải lên vi xử lý, nên đo được phần công suất tính toán còn lại cho phần điều khiển.
- Thử thiết bị lắp trên xe. Giao diện CAN-bus cho phép đấu thẳng vào mạng điều khiển trên xe, còn dải nhiệt âm 40 đến 85 độ C của mô-đun phù hợp với môi trường trong khoang máy.
- Thử ba nền hệ điều hành khác nhau. Cùng một phần cứng chạy được Android, Embedded Linux và Windows Embedded Compact, nên nhóm phát triển chọn nền trên số liệu thật thay vì chọn theo thói quen.
Chạy thử xong thì bước tiếp theo là gì
Bộ kit là bước trung gian, không phải đích. Sau đợt chạy thử, ba việc dưới đây quyết định dự án đi tiếp thế nào.
- Chốt mô-đun. Nếu nền xử lý đủ sức cho phần mềm, giữ nguyên mã mô-đun đã thử. Nếu thiếu, đổi sang mô-đun mạnh hơn cùng chuẩn chân cắm, xem bảng trong bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM.
- Vẽ bo mang riêng. Bo mang trong bộ kit đưa ra rất nhiều cổng để phục vụ việc thử, nên lớn hơn nhu cầu thật. Bo mang của sản phẩm giữ lại đúng phần cổng cần thiết, lấy tài liệu bo mang tham chiếu làm gốc; ví dụ về một bo mang tham chiếu có tại bài bo mang ROM-DB7503 cho mô-đun Qseven.
- Cân lại phương án. Nếu sản lượng dự kiến chỉ vài chục chiếc mỗi năm, chi phí thiết kế bo mang khó chia được. Lúc đó hướng bo mạch đơn có sẵn như bo mạch đơn 3,5 inch RSB-4221 thường hợp lý hơn.
Mua bộ kit đánh giá ROM-1210 ở đâu
Bộ kit đánh giá không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy đã đóng vỏ sẵn nằm trong danh mục máy tính không quạt.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: mô-đun hoặc bo mạch dự kiến dùng cho sản phẩm, hệ điều hành và ngôn ngữ lập trình của phần mềm, danh sách cổng sẽ phải thử, và mốc thời gian phải có mẫu chạy được. Nếu dự án còn phân vân giữa hai nền xử lý, nêu cả hai để cân nhắc đặt hai bộ kit chạy song song thay vì đặt tuần tự.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so nhanh phương án máy hộp đã có vỏ và nguồn thay cho việc tự ghép, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về bộ kit đánh giá ROM-1210
Bộ kit đánh giá ROM-1210 gồm những gì?
Đây là bộ trọn gói: mô-đun máy tính, bo mang đã có đủ cổng, gói cáp, bộ đổi nguồn và tài liệu hướng dẫn lắp đặt, kèm bản ảnh hệ điều hành và tiện ích kiểm tra cài sẵn. Cắm nguồn và cắm màn hình là chạy được, không phải mua thêm gì để bắt đầu.
Bộ kit khác mô-đun lẻ ở chỗ nào?
Mô-đun lẻ chỉ là tấm mạch mang phần xử lý, chưa có cổng ra ngoài và chưa chạy được. Bộ kit là mô-đun cộng bo mang cộng cáp và nguồn, tức một hệ thống chạy được ngay trên bàn. Bộ kit dùng để đánh giá và viết phần mềm, còn mô-đun lẻ dùng khi đã có bo mang riêng của sản phẩm.
Chạy thử trên bộ kit xong thì làm gì tiếp?
Chốt ba việc rồi mới đặt hàng loạt: nền xử lý có đủ sức cho phần mềm hay không, danh sách cổng thật sự dùng tới, và dải nhiệt tại vị trí lắp của sản phẩm cuối. Sau đó lấy tài liệu thiết kế bo mang tham chiếu làm gốc để vẽ bo mang riêng, rồi đặt mô-đun lẻ theo mã đã chạy thử.
Chạy thử trên bộ kit trong bao lâu là đủ?
Thời gian phụ thuộc vào phần mềm, nhưng nên tính theo hạng mục chứ không theo ngày. Tối thiểu phải chạy xong ba hạng mục: dựng được bản ảnh hệ điều hành của dự án, đấu thử toàn bộ loại cổng mà sản phẩm sẽ dùng, và chạy liên tục một đợt dài để nhìn nhiệt độ cùng mức tiêu thụ.
Bộ kit có dùng thẳng vào sản phẩm bán ra được không?
Không nên. Bo mang trong bộ kit được thiết kế để đưa ra càng nhiều cổng càng tốt phục vụ việc thử, nên kích thước lớn và có nhiều đầu nối mà sản phẩm không dùng tới. Bo mang của sản phẩm nên vẽ riêng, giữ lại đúng phần cổng cần thiết.
