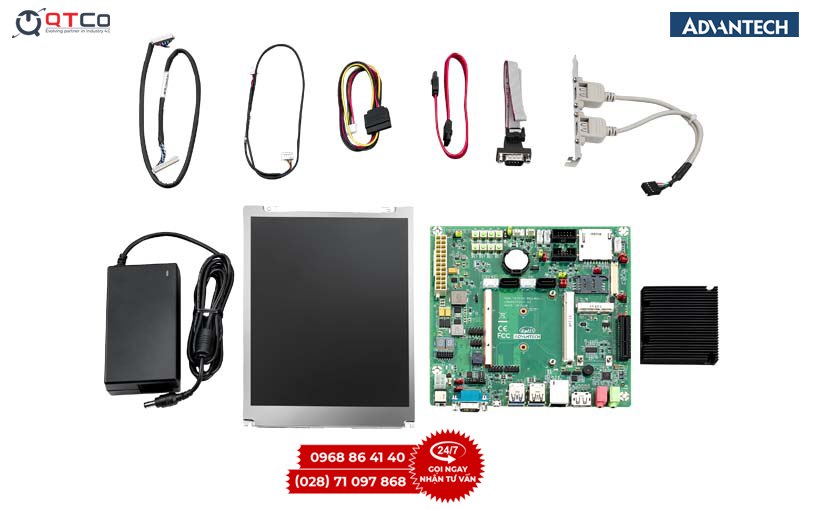

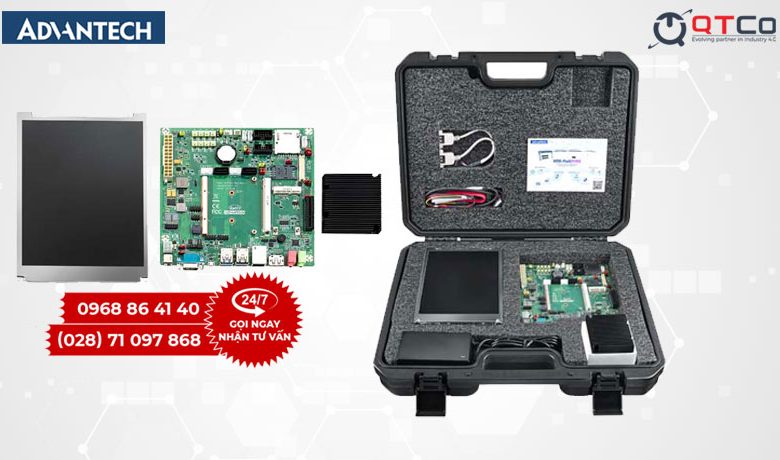

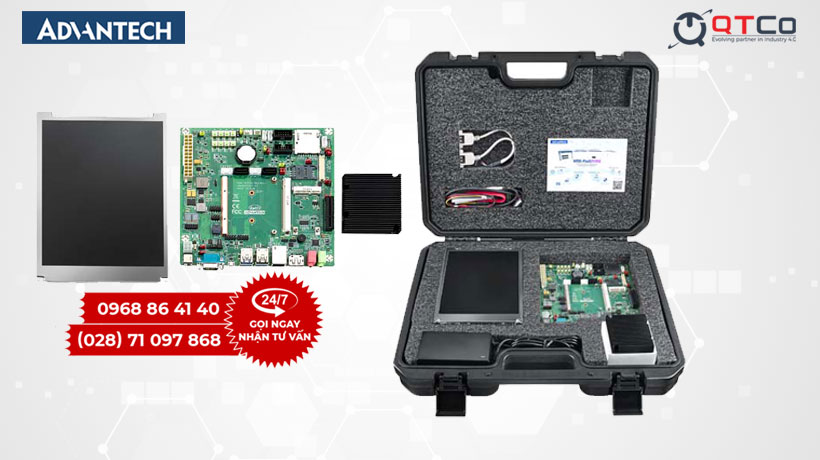

Bộ kit đánh giá SOM-DK3520 của Advantech gồm một bo mang nhận mô-đun máy tính theo chuẩn chân cắm Qseven, kèm bộ đổi nguồn, gói cáp, bảng điều khiển và vỏ nhựa bảo vệ. Đây là bộ trọn gói để chạy thử trên bàn, không phải một máy tính hoàn chỉnh bán ra thị trường.
Điểm riêng của bộ này là nó không gắn cứng với một mô-đun, nên dùng được để so nhiều mô-đun Qseven trên cùng một bộ trước khi chốt thiết kế. Bản đồ đầy đủ các bộ kit của Advantech, kèm mô-đun bên trong và việc chạy thử được của từng bộ, nằm ở bài trụ bộ kit đánh giá ROM-1210, không nhắc lại ở đây.
SOM-DK3520 nhận mô-đun theo chuẩn nào
Mô-đun máy tính là một tấm mạch mang phần xử lý, bộ nhớ và phần lưu trữ, nhưng không có cổng ra ngoài. Nó phải cắm lên bo mang mới chạy được. Bo mang chỉ nhận mô-đun đúng chuẩn chân cắm của nó, và chuẩn chân cắm là thứ phải chốt trước mọi thứ khác.
| Chuẩn mô-đun | Cắm vào SOM-DK3520 | Lý do |
|---|---|---|
| Qseven của Advantech | Cắm được, đây là chuẩn bộ kit này phục vụ | Đúng đầu nối và đúng bản đồ chân theo tài liệu hãng |
| SMARC phiên bản 1.1 và 2.0 | Không cắm được | Khác đầu nối và khác bản đồ chân, phải dùng bo mang dòng ROM-DB59xx |
| COM Express, ví dụ chân cắm loại 10 | Không cắm được | Khác hẳn cả cỡ mô-đun lẫn đầu nối, xem mô-đun COM Express SOM-AB7600 |
| Bo mạch đơn dòng RSB | Không liên quan | Bo mạch đơn chạy được ngay, không cần bo mang |
Bảng trên giải thích một nhầm lẫn hay gặp khi đọc danh mục: bốn tên gọi ở cột đầu đều nằm trong nhóm máy tính nhúng của cùng một hãng, nhưng chỉ dòng đầu tiên ghép được với bộ kit này. Danh sách mã mô-đun Qseven cụ thể dùng được với SOM-DK3520 lấy theo tài liệu hãng, vì danh sách này thay đổi theo từng đợt sản phẩm.
Vì sao thông số của bộ kit phụ thuộc mô-đun cắm vào
Tài liệu của bộ kit này không ghi bộ xử lý, không ghi dung lượng bộ nhớ và không ghi dải nhiệt cố định. Đó không phải là thiếu sót của tài liệu. Toàn bộ phần xử lý nằm trên mô-đun, còn bo mang chỉ đưa tín hiệu từ mô-đun ra các đầu nối.
Hệ quả cụ thể khi lập kế hoạch đánh giá:
- Đổi mô-đun là đổi nền xử lý. Số nhân, tốc độ và phần đồ hoạ đổi theo, nên kết quả đo phần mềm đổi theo.
- Đổi mô-đun là đổi dải nhiệt. Cùng một bo mang, mô-đun bản thường và mô-đun bản dải nhiệt rộng cho hai kết quả khác nhau khi thử trong tủ nhiệt.
- Đổi mô-đun có thể đổi cả danh sách cổng dùng được. Bo mang đưa ra sẵn nhiều đầu nối, nhưng một cổng chỉ hoạt động khi mô-đun đang cắm có tín hiệu tương ứng. Cổng có đầu nối trên bo mà mô-đun không cấp tín hiệu thì cổng đó im.
- Phần không đổi là cơ khí và nguồn. Vị trí lỗ vít, cáp và bộ đổi nguồn giữ nguyên, nên việc thay mô-đun trên bàn chỉ mất vài phút.
Điểm cuối cùng chính là thứ làm bộ kit này đáng dùng. Khi mọi điều kiện thử giữ nguyên và chỉ mô-đun thay đổi, kết quả đo giữa các mô-đun so được với nhau.
Quy trình so nhiều mô-đun Qseven trên cùng một bộ
Việc so mô-đun bằng tài liệu hãng chỉ cho biết thứ hạng chung. Việc so bằng phép đo trên chính phần mềm của dự án mới cho biết mô-đun nào đủ dùng. Bảng dưới là bộ hạng mục tối thiểu nên đo cho mỗi mô-đun, kèm cách đo và ngưỡng để chốt.
| Hạng mục | Cách đo trên bộ kit | Ngưỡng chốt |
|---|---|---|
| Thời gian khởi động tới lúc ứng dụng sẵn sàng | Đo từ lúc cấp nguồn tới lúc màn hình chính hiện đủ dữ liệu, đo năm lần lấy trung bình | Nằm trong thời gian cho phép của quy trình sản xuất, thường tính bằng giây với thiết bị phải khởi động lại giữa ca |
| Tải xử lý khi chạy phần mềm thật | Chạy đúng phần mềm của dự án với dữ liệu thật, ghi mức tải trung bình và mức đỉnh trong một giờ | Mức đỉnh còn chừa dự phòng, không chạm trần trong bất kỳ khoảnh khắc nào |
| Bộ nhớ trong thực dùng | Ghi mức dùng cao nhất sau khi chạy liên tục vài giờ, gồm cả lúc mở màn hình nặng nhất | Còn chỗ trống cho các bản cập nhật phần mềm về sau |
| Hiển thị và cảm ứng | Cắm đúng loại màn hình của sản phẩm cuối, kiểm độ phân giải và độ mượt khi cuộn | Đủ độ phân giải, không giật khi vẽ đồ thị nhiều điểm |
| Cổng thật sự dùng tới | Đấu thử từng cổng có trong danh sách của sản phẩm cuối, ghi cổng nào hoạt động với mô-đun đang cắm | Đủ toàn bộ cổng trong danh sách, không thiếu cổng nào phải bù bằng mạch ngoài |
| Nhiệt độ khi chạy tải nặng | Chạy tải nặng liên tục, đo nhiệt bề mặt mô-đun và nhiệt trong hộp thử | Không chạm ngưỡng tự hạ tốc, còn biên cho nhiệt môi trường tại vị trí lắp |
| Điện năng tiêu thụ | Đo dòng ở đầu vào nguồn khi chạy không tải và khi chạy tải nặng | Nằm trong khả năng của bộ nguồn dự kiến cho sản phẩm cuối |
Ba nguyên tắc giữ cho phép so có giá trị. Thứ nhất, dùng cùng một bản phần mềm và cùng một bộ dữ liệu thử cho mọi mô-đun. Thứ hai, ghi lại phiên bản nhân hệ điều hành và phiên bản trình điều khiển của từng lần thử, vì hai mô-đun khác nền xử lý thường dùng bản ảnh hệ điều hành khác nhau. Thứ ba, ghi kết quả ngay khi đo, không dựa vào trí nhớ sau vài ngày.
Ghép SOM-DK3520 với gì
Bộ kit đã có bo mang, cáp, bộ đổi nguồn và vỏ nhựa. Bốn thứ phải chuẩn bị thêm:
- Mô-đun Qseven cần đánh giá. Đây là phần quyết định thông số, và cũng là phần cần đặt nhiều hơn một mã nếu muốn so. Bảng mô-đun theo chuẩn chân cắm và nền xử lý nằm ở bài trụ họ mô-đun mô-đun máy tính Advantech ROM-7420.
- Màn hình đúng loại của sản phẩm cuối. Thử bằng màn hình văn phòng rồi kết luận cho một màn hình công nghiệp giao tiếp LVDS là cách dễ ra kết quả sai.
- Thẻ nhớ hoặc ổ lưu trữ kèm bản ảnh hệ điều hành. Nên dựng sẵn một bản ảnh chuẩn dùng chung cho cả đợt đánh giá.
- Thiết bị đo. Đồng hồ đo dòng ở đầu vào nguồn và nhiệt kế hồng ngoại là hai thứ dùng tới nhiều nhất.
Sau khi chạy thử xong, bước tiếp theo không phải là đặt thêm bộ kit mà là vẽ bo mang riêng cho sản phẩm. Bo mang tham chiếu dùng làm gốc thiết kế được mô tả ở bài bo mang ROM-DB7503 cho mô-đun Qseven 2.1. Một bộ kit gắn cứng với một mô-đun Qseven cụ thể, để so với cách làm của SOM-DK3520, nằm ở bài bộ kit ROM-DK7421.
Bốn sai sót thường gặp khi đánh giá bằng bộ kit
- Thử bằng phần mềm mẫu thay vì phần mềm của dự án. Phần mềm mẫu của hãng chạy nhẹ hơn thực tế rất nhiều, nên mọi mô-đun đều có vẻ đủ dùng.
- Bỏ qua phần thử nhiệt. Trên bàn máy lạnh mô-đun nào cũng chạy tốt. Vấn đề chỉ lộ ra khi hộp máy đóng kín và đặt trong tủ điện.
- Chốt danh sách cổng theo bo mang của bộ kit. Bo mang tham chiếu đưa ra nhiều cổng để thử; nếu lấy nguyên danh sách đó làm yêu cầu cho sản phẩm thì bo mang riêng sẽ to và đắt hơn mức cần.
- Không ghi mã mô-đun đã chạy thử. Đặt hàng loạt theo tên dòng thay vì theo mã đầy đủ dễ nhận về bản khác dải nhiệt hoặc khác dung lượng bộ nhớ.
Mua bộ kit đánh giá SOM-DK3520 ở đâu
Bộ kit nằm trong nhóm giải pháp nhúng của website này. Khi hỏi hàng, ba thông tin nên gửi kèm: danh sách mã mô-đun Qseven muốn chạy thử, loại màn hình của sản phẩm cuối và dải nhiệt tại vị trí lắp. Ba thông tin đó quyết định bộ kit cần đặt và số mô-đun cần đặt kèm.
Nếu dự án chưa chắc có cần đi theo hướng mô-đun và bo mang hay không, hướng thay thế là mua máy nhúng đóng sẵn trong danh mục máy tính không quạt. Nền tảng chung về máy tính nhúng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247.
Với thiết bị lắp trong tủ điện hoặc ngoài trời mà chưa chốt được dòng máy, chạy công cụ chọn máy theo điều kiện lắp đặt để khoanh vùng trước khi liên hệ.
Câu hỏi thường gặp về bộ kit đánh giá SOM-DK3520
Bộ kit đánh giá SOM-DK3520 nhận mô-đun theo chuẩn nào?
Bộ kit nhận mô-đun máy tính theo chuẩn chân cắm Qseven của Advantech. Mô-đun theo chuẩn SMARC hay COM Express không cắm được vì khác hẳn đầu nối và khác bản đồ chân. Danh sách mã mô-đun cụ thể dùng được với bộ kit lấy theo tài liệu hãng.
Vì sao tài liệu bộ kit không ghi bộ xử lý và bộ nhớ?
Vì phần xử lý nằm trên mô-đun, không nằm trên bo mang. Bộ kit chỉ mang phần bo mang, cáp, nguồn và vỏ. Đổi mô-đun là đổi bộ xử lý, bộ nhớ, phần đồ hoạ và cả dải nhiệt, nên thông số của một bộ kit chỉ xác định được sau khi biết mô-đun nào đang cắm.
Một bộ kit dùng để so mấy mô-đun được không?
Được, đó là cách dùng đáng giá nhất của bộ kit này. Giữ nguyên bo mang, cáp, nguồn, màn hình và bản phần mềm thử, chỉ đổi mô-đun rồi chạy lại cùng một bộ phép đo. Điều kiện thử giống nhau nên kết quả so được với nhau, khác hẳn việc lấy số liệu từ tài liệu của từng mô-đun.
Chạy thử trên bộ kit xong thì bước tiếp theo là gì?
Chốt ba việc rồi mới đặt hàng loạt: mô-đun nào đủ sức cho phần mềm, danh sách cổng thật sự dùng tới, và dải nhiệt tại vị trí lắp của sản phẩm cuối. Sau đó lấy tài liệu thiết kế bo mang tham chiếu làm gốc để vẽ bo mang riêng, rồi đặt mô-đun lẻ theo đúng mã đã chạy thử.
Bộ kit có dùng thẳng vào sản phẩm bán ra được không?
Không nên. Bo mang trong bộ kit đưa ra rất nhiều cổng để thử, nên bo to hơn và đắt hơn mức cần thiết cho sản phẩm cuối. Bộ kit dùng để đánh giá và viết phần mềm, còn sản phẩm bán ra dùng bo mang riêng chỉ giữ những cổng thật sự cần.
