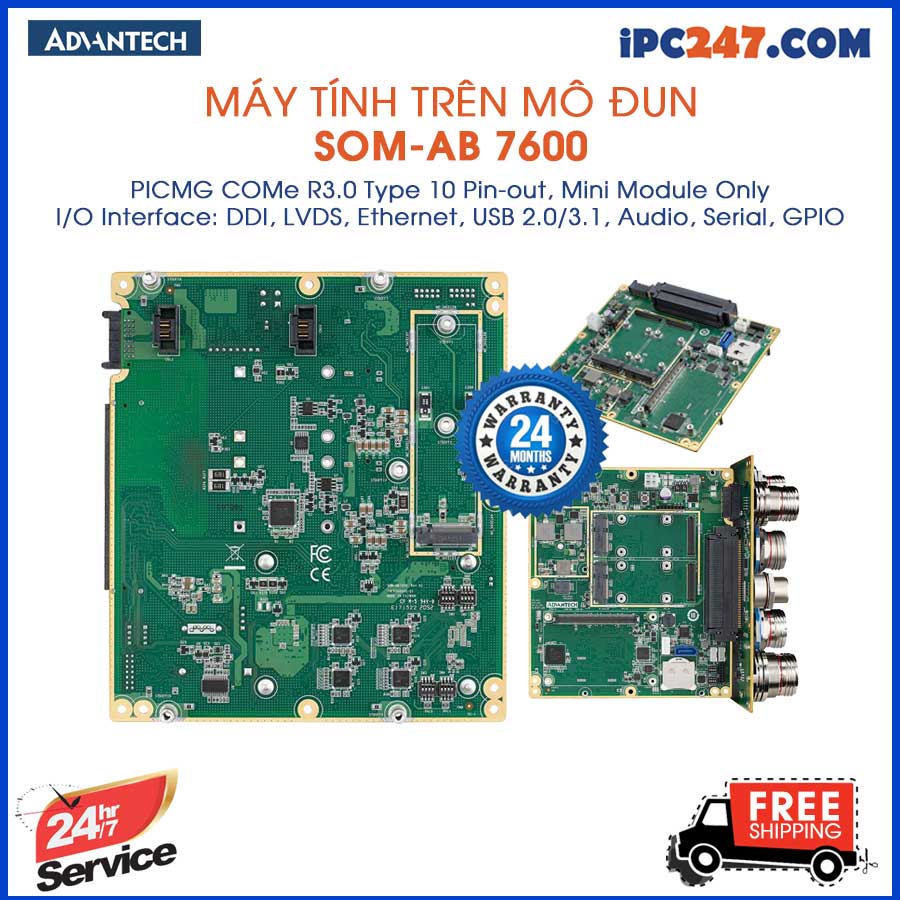

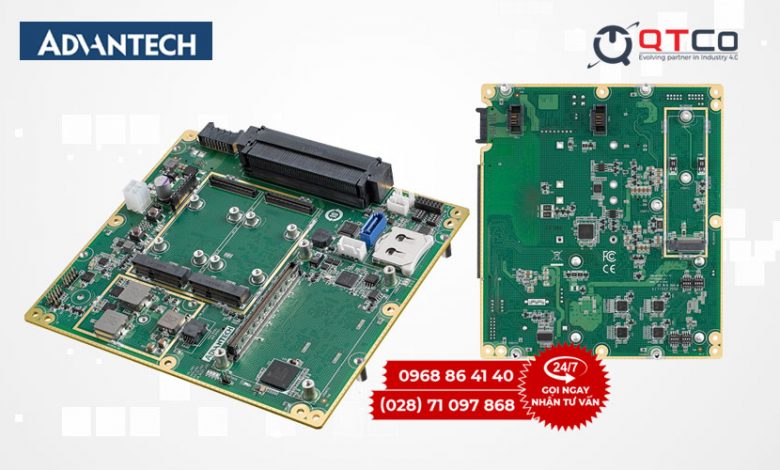

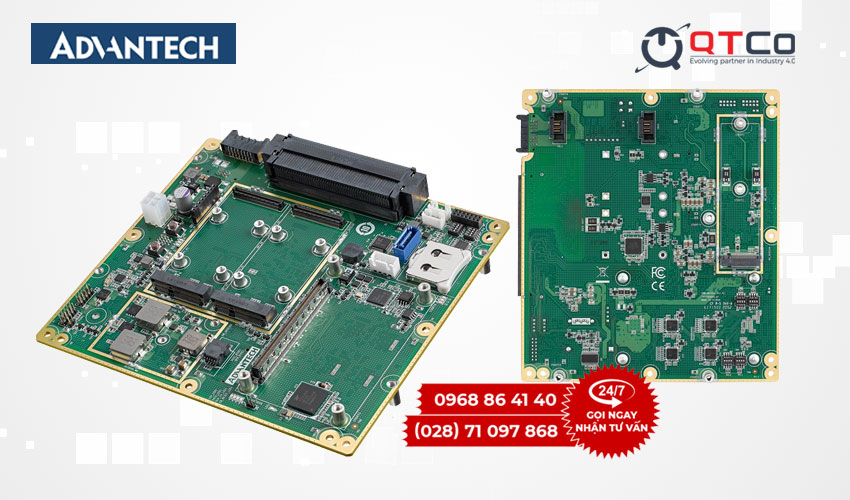

Advantech SOM-AB7600 là mô-đun máy tính theo chuẩn COM Express, bản quy định PICMG COMe R3.0, chân cắm loại 10, khổ mô-đun nhỏ. Đây là mô-đun theo chuẩn công nghiệp chứ không phải một máy chạy được ngay: toàn bộ tín hiệu đi ra hàng chân cắm và phải có bo mang mới thành cổng thật. Điểm phân biệt quan trọng nhất là mã này thuộc họ SOM theo chuẩn COM Express, khác hẳn họ mô-đun ROM nền ARM về chuẩn chân cắm lẫn về phần mềm. Bài viết nêu thông số theo tài liệu, chỗ khác mô-đun ROM, thứ phải ghép kèm và các chỗ dùng đúng lớp vi xử lý.
Thông số kỹ thuật Advantech SOM-AB7600
Bảng dưới gom các thông số ghi trong tài liệu. Tài liệu của mã này nêu chuẩn, bộ giao diện và các mốc thử nghiệm, còn cấu hình vi xử lý cùng bộ nhớ thay đổi theo mã đặt hàng đầy đủ nên để nguyên là theo tài liệu hãng.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Mô-đun máy tính theo chuẩn công nghiệp, cắm lên bo mang mới thành máy hoàn chỉnh |
| Chuẩn chân cắm | PICMG COMe R3.0, chân cắm loại 10, chỉ dành cho mô-đun khổ nhỏ |
| Nền xử lý | Theo tài liệu hãng; chuẩn COM Express dành cho vi xử lý nền x86, và tài liệu nêu mô-đun có chế độ tăng xung tự động cùng phần quản lý điện năng |
| Bộ nhớ và lưu trữ | Theo tài liệu hãng, đổi theo mã đặt hàng đầy đủ |
| Ngõ hiển thị | Ngõ hiển thị số kiểu DDI và ngõ LVDS |
| Mạng | Ethernet, số đường theo tài liệu hãng |
| Cổng USB | USB 2.0 và USB 3.1 |
| Cổng khác | Âm thanh, cổng nối tiếp, chân vào ra số |
| Mở rộng | mini-PCIe hoặc bo AcroPack, cổng SATA, khe M.2 khổ 2242 và 2280 nhưng chỉ chạy đường SATA |
| Tuỳ chọn ghép sẵn | Mô-đun vào ra và mô-đun nguồn cấp chuẩn MIL: SOM-EA8610 và SOM-EA8710 |
| Mốc thử nghiệm | Tuân theo MIL-STD-810G và IPC-A-610G lớp 3 |
| Nhiệt độ làm việc | Âm 40 đến 85 độ C |
| Nguồn cấp và tiêu thụ | Theo tài liệu hãng, lấy từ bo mang hoặc từ mô-đun nguồn chuẩn MIL |
Hai dòng đáng đọc kỹ là dòng mở rộng và dòng mốc thử nghiệm. Khe M.2 chỉ chạy đường SATA, nghĩa là ổ dạng NVMe không dùng được và phải đặt đúng ổ M.2 giao tiếp SATA. Còn hai mốc MIL-STD-810G và IPC-A-610G lớp 3 giải thích vì sao mã này được nhắm vào thiết bị chịu rung và chịu biên độ nhiệt lớn, chứ không phải vào thiết bị đặt trong phòng.
SOM-AB7600 khác mô-đun ROM ở chỗ nào
Trục phân biệt của mọi mô-đun máy tính là chuẩn chân cắm, vì chuẩn quyết định bo mang nào nhận được mô-đun. Bảng dưới đặt họ SOM theo chuẩn COM Express cạnh hai chuẩn phổ biến của họ mô-đun ROM, để thấy khác biệt kéo theo tận phần phần mềm chứ không dừng ở hình dáng bo.
| Hạng mục | SOM-AB7600, chuẩn COM Express loại 10 | Mô-đun ROM chuẩn Qseven | Mô-đun ROM chuẩn SMARC |
|---|---|---|---|
| Tổ chức ban hành chuẩn | PICMG, bản quy định COMe R3.0 | Nhóm chuẩn Qseven, phiên bản 1.2 tới 2.1 | Tổ chức SGeT, phiên bản 1.1 tới 2.1 |
| Nền vi xử lý thường gặp | Nền x86 | Nền ARM của NXP và TI | Nền ARM của NXP và Rockchip |
| Phần mềm ứng dụng | Chạy được bản biên dịch sẵn cho máy để bàn | Phải biên dịch cho nền ARM | Phải biên dịch cho nền ARM |
| Bo mang tương ứng | Bo mang COM Express đúng loại chân cắm | Dòng bo mang ROM-DB75xx | Dòng bo mang ROM-DB59xx |
| Điểm mạnh | Sức tính toán của nền x86 và mốc thử nghiệm chuẩn quân sự | Nhiều ngõ hiển thị và camera trên khổ 70 x 70 mm | Tiêu thụ thấp trên khổ 82 x 50 mm |
| Chọn khi nào | Phần mềm đã có sẵn cho nền x86, thiết bị chịu rung và biên độ nhiệt lớn | Thiết bị lấy hình ảnh làm phần chính | Thiết bị chạy nguồn nhỏ, nhiều cổng trường |
Hai họ không thay thế cho nhau vì không cắm chung bo mang, và cũng không dùng chung bản phần mềm. Danh sách đầy đủ mô-đun họ ROM theo chuẩn chân cắm nằm ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM. Một mã ROM ở phân khúc cao nhất của họ đó, để so sức tính toán, có tại bài mô-đun ROM-7720 chuẩn Qseven 2.1 nền i.MX8 QuadMax.
Ghép SOM-AB7600 với gì
Mô-đun là một nửa của máy. Bốn hạng mục dưới đây phải chốt cùng lúc, và với mã này thì hạng mục thứ hai là chỗ khác biệt lớn nhất so với họ mô-đun ROM.
- Bo mang COM Express đúng loại chân cắm. Bo mang phải theo đúng chân cắm loại 10, không phải một loại COM Express bất kỳ. Bo mang của dòng ROM không nhận được mô-đun này; cách các bo mang gắn với từng chuẩn mô-đun được trình bày ở bài bo mang ROM-DB7503 và bản đồ bo mang cho mô-đun Advantech.
- Mô-đun vào ra và mô-đun nguồn chuẩn MIL. Tài liệu nêu hai mã tuỳ chọn là SOM-EA8610 và SOM-EA8710, dùng để dựng cụm thiết bị chịu rung mà không phải tự thiết kế phần nguồn. Đây là hướng nhanh nhất khi thiết bị đi theo hồ sơ MIL-STD-810G.
- Ổ M.2 đúng giao tiếp. Khe M.2 khổ 2242 và 2280 chỉ chạy đường SATA. Đặt nhầm ổ giao tiếp NVMe là ổ không nhận, và đây là chỗ dễ nhầm nhất vì hai loại ổ giống nhau về hình dáng.
- Cách chạy thử. Danh mục chưa có bộ kit mang đúng mã này. Bộ công cụ đánh giá SOM-DK3520 nhận mô-đun Qseven, tức khác chuẩn chân cắm, nên không dùng thay được. Hướng đúng là hỏi hãng bo mang COM Express loại 10 tương ứng rồi ghép với mô-đun lẻ.
Advantech SOM-AB7600 dùng cho việc gì
Nền x86 kèm hai mốc thử nghiệm MIL-STD-810G và IPC-A-610G lớp 3 đặt mô-đun này vào lớp thiết bị chạy phần mềm sẵn có nhưng phải chịu rung và chịu biên độ nhiệt lớn. Đó là lớp mà mô-đun nền ARM khó thay thế, vì phần mềm không biên dịch lại được. Bốn chỗ dùng dưới đây phản ánh đúng lớp đó.
- Thiết bị lắp trên phương tiện và máy công trình. Dải nhiệt âm 40 đến 85 độ C cùng hồ sơ thử rung cho phép đặt cụm mạch trong khoang máy, chỗ mà nhiệt và rung đều vượt mức của thiết bị văn phòng.
- Thay bo máy tính trong tủ điều khiển đang chạy phần mềm nền x86. Phần mềm đo lường và phần mềm điều khiển thường chỉ có bản cho nền x86. Chọn mô-đun cùng nền giữ nguyên được phần mềm, chỉ phải làm lại phần cứng.
- Trạm thu thập mở rộng bằng bo cắm chuẩn công nghiệp. Đường mini-PCIe và bo AcroPack cho phép thêm bo vào ra chuyên dụng, ví dụ bo đo tương tự nhiều kênh, mà không phải vẽ lại mạch trên bo mang.
- Thiết bị mang ra hiện trường cần ổ chống rung. Khe M.2 giao tiếp SATA nhận ổ thể rắn khổ nhỏ, bỏ hẳn ổ đĩa quay, nên thiết bị chịu được rung liên tục trong quá trình di chuyển.
Mua Advantech SOM-AB7600 ở đâu
SOM-AB7600 không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy nhúng đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: loại chân cắm COM Express mà bo mang đang theo, hệ điều hành và phần mềm ứng dụng sẽ chạy, hồ sơ rung và dải nhiệt của chỗ lắp đặt, và sản lượng dự kiến theo năm. Nếu thiết bị đi theo hồ sơ MIL-STD-810G, nêu thêm việc có dùng cặp mô-đun vào ra và nguồn chuẩn MIL hay tự thiết kế phần nguồn.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi phần mềm chạy trên nền x86 và thiết bị không bắt buộc phải tự thiết kế bo mang, hướng mua máy hộp có sẵn vỏ và nguồn thường nhanh hơn; dùng công cụ chọn máy theo số cổng và môi trường rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech SOM-AB7600
SOM-AB7600 khác mô-đun ROM ở chỗ nào?
Khác ở chuẩn chân cắm và ở nền vi xử lý. SOM-AB7600 theo chuẩn COM Express do tổ chức PICMG ban hành, dùng cho vi xử lý nền x86, nên chạy được phần mềm biên dịch sẵn cho máy để bàn. Mô-đun ROM theo chuẩn Qseven, SMARC hoặc RTX và dùng nền ARM, nên phần mềm phải biên dịch lại cho nền đó. Hai họ không cắm chung bo mang.
Chân cắm loại 10 của COM Express nghĩa là gì?
COM Express quy định nhiều kiểu chân cắm, đánh số theo loại. Loại 10 là kiểu dành cho mô-đun khổ nhỏ, đưa ra bộ giao diện gọn gồm ngõ hiển thị số, LVDS, Ethernet, USB và SATA, không có phần làn PCIe rộng như các loại lớn hơn. Bo mang phải được thiết kế đúng loại chân cắm thì mới nhận được mô-đun.
MIL-STD-810G và IPC-A-610G lớp 3 nói lên điều gì?
MIL-STD-810G là bộ phép thử về rung, sốc, nhiệt và độ ẩm, thường dùng cho thiết bị lắp trên phương tiện và thiết bị mang ra hiện trường. IPC-A-610G lớp 3 là mức yêu cầu cao nhất về chất lượng hàn và lắp ráp mạch điện tử. Hai mốc này giải thích vì sao mã này được nhắm vào thiết bị chịu rung và chịu biên độ nhiệt lớn.
SOM-AB7600 mở rộng thêm được những gì?
Theo tài liệu, mô-đun hỗ trợ mở rộng qua mini-PCIe hoặc bo AcroPack, cổng SATA và khe M.2 khổ 2242 hoặc 2280 nhưng chỉ chạy đường SATA. Khe M.2 chỉ chạy SATA nghĩa là ổ dạng NVMe không dùng được, phải chọn đúng ổ M.2 giao tiếp SATA khi đặt hàng.
Danh mục có bộ kit đánh giá cho SOM-AB7600 không?
Không. Bộ SOM-DK3520 trong danh mục là bo phát triển nhận mô-đun Qseven, khác chuẩn chân cắm nên không dùng cho mã này. Hướng chạy thử là hỏi hãng bo mang COM Express loại 10 tương ứng, hoặc ghép với cặp mô-đun vào ra và nguồn cấp MIL là SOM-EA8610 và SOM-EA8710 được nêu trong tài liệu.
