Bộ kit đánh giá ROM-DK3420 là bộ trọn gói dùng để chạy thử mô-đun máy tính ROM-3420 theo chuẩn chân cắm RTX 2.0. Trong hộp có mô-đun, bo mang, gói cáp, bộ đổi nguồn và một tấm màn, nên cắm điện là chạy được ngay trên bàn. Dù vậy, một đợt chạy thử đầy đủ vẫn cần vài thứ nằm ngoài hộp. Bài viết liệt kê rõ hai cột: thứ hãng đã đóng gói sẵn và thứ đội thiết kế phải tự chuẩn bị trước ngày mở hộp.
ROM-DK3420 thuộc nhóm sản phẩm nào
ROM-DK3420 là bộ kit đánh giá, không phải mô-đun lẻ và cũng không phải bo mạch đơn. Mô-đun lẻ chưa có cổng ra ngoài nên chưa chạy được; bo mạch đơn thì đã đủ cổng nhưng hình dáng cố định. Bộ kit nằm giữa hai thứ đó: nó ghép sẵn mô-đun với một bo mang nhiều cổng để nhóm phần mềm bắt đầu làm việc trong lúc bo mang riêng của sản phẩm còn đang vẽ.
Mô-đun bên trong là ROM-3420, nền NXP i.MX6 hai nhân ARM Cortex-A9. Thông số đầy đủ của riêng mô-đun nằm ở bài mô-đun máy tính ROM-3420 chuẩn RTX 2.0. Danh sách toàn bộ bộ kit của hãng và mô-đun nằm trong từng bộ có tại bài trụ bộ kit đánh giá ROM-1210 và bản đồ các bộ kit.
Thông số kỹ thuật bộ kit đánh giá ROM-DK3420
Bảng dưới gom thông số ghi trong tài liệu, phần lớn thuộc về mô-đun bên trong. Cấu hình bộ nhớ và lưu trữ thay đổi theo mã đặt hàng đầy đủ, nên phải đối chiếu tài liệu hãng trước khi chốt.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Bộ kit đánh giá cho mô-đun máy tính ROM-3420 |
| Chuẩn chân cắm của mô-đun | RTX phiên bản 2.0 |
| Nền xử lý | NXP i.MX6 hai nhân, ARM Cortex-A9, 1 GHz |
| Bộ nhớ và lưu trữ | DDR3 1 GB và eMMC 4 GB hàn trên mô-đun; mô-đun hỗ trợ tới 4 GB eMMC |
| Ngõ hiển thị | RGB song song, HDMI, LVDS 24 bit kênh đơn tới 1366 x 768 |
| Lưu trữ ngoài | 1 khe SD/MMC, 1 đầu nối SATA II |
| Mạng và USB | 1 Gigabit Ethernet, 1 USB 2.0, 1 USB 2.0 ở chế độ hai chiều |
| Bus hiện trường | 2 đường CAN-bus 2.0B |
| Bus nội bộ và chân vào ra | 4 I2C, 1 I2S, 10 chân vào ra số, 1 bus hệ thống |
| Khe mở rộng | 1 khe PCIe |
| Đầu vào camera | 1 cổng camera |
| Đi kèm trong hộp | Gói cáp, bảng điều khiển, tấm màn, bộ đổi nguồn; bản ảnh đánh giá và tiện ích kiểm tra cài sẵn |
| Hệ điều hành | Bản ảnh Linux cài sẵn; có bản hỗ trợ Android, Yocto Linux và Ubuntu |
| Nhiệt độ làm việc | 0 đến 60 độ C |
| Nguồn cấp và tiêu thụ điện | Theo tài liệu hãng, bộ đổi nguồn đi kèm trong hộp |
Hai dòng đáng chú ý khi lập danh sách mua kèm. Ngõ hiển thị có ba kiểu khác nhau, mỗi kiểu cần một loại cáp và một loại tấm màn riêng, nên phải xác định trước sản phẩm sẽ dùng kiểu nào. Hai đường CAN-bus chỉ kiểm tra được khi có thiết bị đối diện để bắt tay, không thể đo bằng cách nhìn đèn báo.

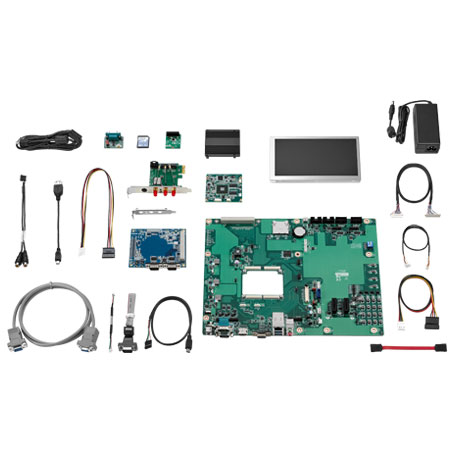

Trong hộp có sẵn gì, phải chuẩn bị thêm gì
Đây là bảng quan trọng nhất khi lên đơn hàng. Cột giữa là thứ hãng đã đóng gói, cột phải là thứ đội dự án phải tự lo. Thiếu một dòng ở cột phải là đợt chạy thử dừng lại chờ hàng.
| Hạng mục | Có sẵn trong hộp | Phải chuẩn bị thêm |
|---|---|---|
| Phần tính toán | Mô-đun ROM-3420 đã cắm sẵn trên bo mang | Không cần, trừ khi muốn thử thêm một mô-đun cùng chuẩn RTX 2.0 |
| Bo mang và cáp | Bo mang đủ cổng, gói cáp nối giữa bo và thiết bị ngoài | Cáp mạng, cáp nối tới thiết bị hiện trường của chính dự án |
| Cấp nguồn | Bộ đổi nguồn đúng mức điện áp cho bàn thử | Bộ hạ áp nếu bàn thử chỉ có nguồn tủ điện 24 V |
| Hiển thị | Tấm màn kèm bảng điều khiển đèn nền | Tấm màn đúng loại của sản phẩm cuối, nếu khác kiểu tín hiệu hoặc khác độ phân giải |
| Lưu trữ | eMMC 4 GB trên mô-đun, đủ cho bản ảnh đánh giá | Thẻ nhớ và ổ SATA để đo tốc độ ghi thật của phần mềm |
| Bus hiện trường | Đầu nối cho 2 đường CAN và 10 chân vào ra số | Thiết bị CAN đối diện, khối rơ-le hoặc cụm nút bấm để bắt tín hiệu vào ra |
| Hình ảnh | Đầu vào camera trên bo mang | Mô-đun camera đúng giao diện và cáp dẹt tương ứng |
| Phần mềm | Bản ảnh Linux, tiện ích kiểm tra, tài liệu lắp đặt | Máy tính chủ để dựng bản ảnh, cáp gỡ lỗi, kho mã của dự án |
| Kết nối không dây | Khe PCIe trên bo mang | Mô-đun không dây, ăng-ten và dây nối, nếu sản phẩm cần truyền không dây |
| Đo đạc | Không có | Đồng hồ đo dòng, cảm biến nhiệt hoặc máy ảnh nhiệt để lấy số liệu bàn thử |
Ba dòng cuối bảng là ba dòng hay bị bỏ sót nhất. Không có máy tính chủ dựng sẵn môi trường biên dịch, nhóm phần mềm mất vài ngày chỉ để cài công cụ. Không có mô-đun không dây trong tay, câu hỏi về vùng phủ sóng bị đẩy sang tận giai đoạn làm mẫu vỏ. Không có dụng cụ đo, đợt chạy thử chỉ kết luận được máy chạy, mà không trả lời được máy tiêu thụ bao nhiêu và nóng tới đâu.
Bộ kit đánh giá ROM-DK3420 chạy thử được việc gì
Nền i.MX6 hai nhân Cortex-A9 ở mức 1 GHz với 1 GB bộ nhớ thuộc lớp thiết bị điều khiển và hiển thị gọn nhẹ. Bốn việc dưới đây nằm đúng trong lớp đó.
- Bảng điều khiển gắn trên máy. Tấm màn đi kèm cho phép dựng thử giao diện vận hành ở độ phân giải 1366 x 768, đo thời gian phản hồi khi bấm và đo thời gian khởi động từ lúc cấp điện.
- Thiết bị nối vào mạng điều khiển trên xe. Hai đường CAN-bus 2.0B cho phép đấu thẳng vào mạng CAN của xe hoặc máy nông nghiệp, thử tốc độ khung tin và cách xử lý khi mất gói.
- Đầu thu hình ảnh đơn giản. Cổng camera cùng khối giải mã video trên nền xử lý đủ cho việc đọc mã vạch hoặc ghi hình giám sát ở mức nhẹ, không dành cho thị giác máy tốc độ cao.
- Cổng thu số liệu trong tủ điện. Bốn đường I2C và 10 chân vào ra số gom tín hiệu cảm biến, cổng Gigabit đẩy số liệu về máy chủ. Bối cảnh của lớp thiết bị này trong nhà máy có tại bài ứng dụng IoT trong quản lý năng lượng nhà máy.
Nếu sản phẩm cần giải mã video 4K, hai cổng mạng hoặc nhiều luồng camera, nền này không đủ. Lúc đó nên nhìn sang nhóm mô-đun đời sau trong bản đồ dòng ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM.
Sau đợt chạy thử thì làm gì với bộ kit
Bộ kit không đi vào sản phẩm bán ra. Bo mang trong hộp cố đưa ra càng nhiều cổng càng tốt nên lớn hơn nhu cầu thật, và giữ nhiều đầu nối mà thiết bị cuối không dùng. Việc tiếp theo là lấy tài liệu thiết kế bo mang tham chiếu làm gốc, giữ lại đúng phần cổng cần thiết rồi vẽ bo mang riêng. Một ví dụ về bo mang tham chiếu và các nhóm cổng nó đưa ra nằm ở bài bo mang ROM-DB7503 cho mô-đun Qseven.
Bộ kit vẫn giữ lại có ích về sau. Khi phần mềm sửa lỗi ở phiên bản mới, bộ kit là phần cứng đối chứng đã biết chắc chạy đúng, giúp tách lỗi phần mềm khỏi lỗi bo mang tự vẽ. Nhiều đội giữ bộ kit trên bàn suốt vòng đời sản phẩm vì lý do này.
Mua bộ kit đánh giá ROM-DK3420 ở đâu
Bộ kit đánh giá không nằm trong nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: kiểu tín hiệu hiển thị mà sản phẩm sẽ dùng, danh sách thiết bị hiện trường cần đấu thử, hệ điều hành dự kiến, và mốc thời gian phải có mẫu chạy được. Nêu kèm danh sách ở cột phải của bảng trên để đặt hàng một lần, tránh cảnh máy đã về mà vẫn chờ cáp.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần cân nhanh phương án máy hộp đã có sẵn vỏ và nguồn thay cho việc tự ghép, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về bộ kit đánh giá ROM-DK3420
Bộ kit đánh giá ROM-DK3420 có sẵn màn hình không?
Có. Theo tài liệu, bộ kit gồm mô-đun, bo mang, gói cáp, bộ đổi nguồn và một tấm màn kèm bảng điều khiển đèn nền. Đây là điểm khác so với nhiều bộ kit chỉ đưa ra đầu nối hiển thị và để người dùng tự lo tấm màn.
Nhận hộp ROM-DK3420 xong còn phải chuẩn bị thêm gì?
Ba nhóm thường thiếu: thiết bị đầu cuối để đấu thử gồm camera, ổ SATA, thẻ nhớ và thiết bị CAN; máy tính chủ cùng cáp gỡ lỗi để dựng bản ảnh hệ điều hành; và dụng cụ đo gồm đồng hồ đo dòng cùng cảm biến nhiệt. Không có nhóm thứ ba thì đợt chạy thử chỉ trả lời được câu hỏi chạy hay không chạy.
Bộ kit ROM-DK3420 chạy hệ điều hành nào?
Bản ảnh Linux được cài sẵn để kiểm tra phần cứng ngay khi mở hộp. Theo tài liệu, mô-đun còn có bản hỗ trợ cho Android, Yocto Linux và Ubuntu, nên nhóm phát triển chọn nền sau khi đo trên chính phần cứng của dự án.
Mô-đun trong bộ kit có cắm được lên bo mang chuẩn khác không?
Không. ROM-3420 theo chuẩn chân cắm RTX phiên bản 2.0, khổ 68 x 68 mm. Bo mang chuẩn Qseven hay SMARC không nhận mô-đun này dù nhìn qua khổ mạch gần nhau. Chuẩn chân cắm phải khớp trước, sau đó mới xét tới nền xử lý.
