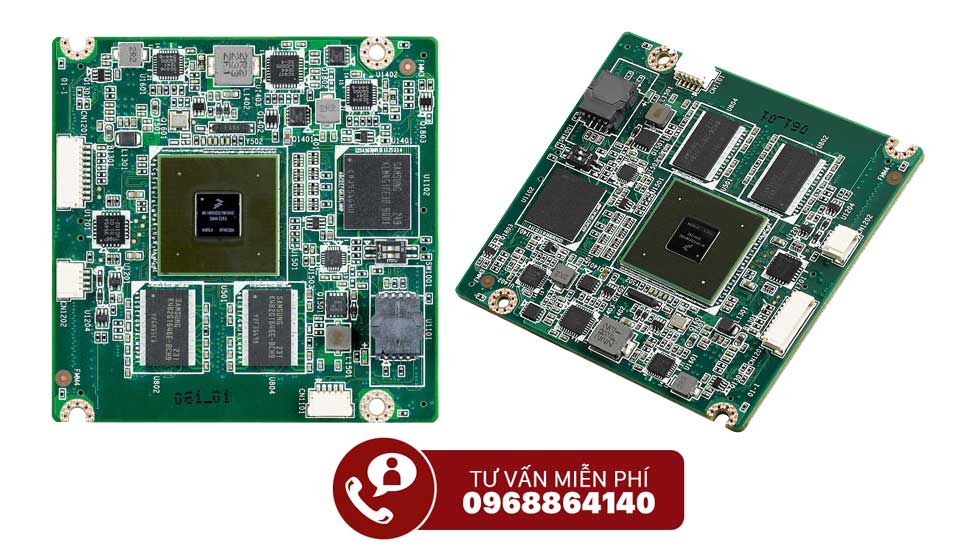

Advantech ROM-3420 là mô-đun máy tính theo chuẩn chân cắm RTX phiên bản 2.0, khổ 68 x 68 mm, nền NXP i.MX6 hai nhân ARM Cortex-A9. Đây là mô-đun chứ không phải máy chạy được ngay: toàn bộ tín hiệu đi ra một hàng chân cắm, phải cắm lên bo mang mới có cổng để đấu dây. Điểm riêng của mã này là mức tiêu thụ tối đa chỉ 6,25 W trong khi vẫn nhận nguồn dải rộng 5 đến 24 V, tức cấp thẳng từ tủ điện hoặc từ ắc quy được. Bài viết nêu thông số theo tài liệu, thứ phải mua kèm, rồi so mã này với các mô-đun cùng nền xử lý nhưng khác chuẩn chân cắm.
Thông số kỹ thuật Advantech ROM-3420
Bảng dưới gom các thông số ghi trong tài liệu của mô-đun. Dải nhiệt thay đổi theo mã đặt hàng đầy đủ, nên phải đối chiếu tài liệu hãng trước khi chốt cấu hình.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Mô-đun máy tính, cắm lên bo mang mới thành máy hoàn chỉnh |
| Chuẩn chân cắm | RTX phiên bản 2.0 |
| Kích thước | 68 x 68 mm |
| Nền xử lý | NXP i.MX6 hai nhân, ARM Cortex-A9, 1 GHz |
| Bộ nhớ | DDR3 1066 MHz, dung lượng 1 GB hàn trên mô-đun |
| Lưu trữ tích hợp | eMMC 4 GB cho hệ điều hành, thêm 4 MB flash SPI NOR cho bộ tải khởi động của hãng |
| Ngõ hiển thị | 1 ngõ LVDS 24 bit kênh đơn |
| Tăng tốc đồ hoạ | Hỗ trợ OpenGL ES 2.0 và OpenVG 1.1 bằng phần cứng |
| Xử lý video | Giải mã MPEG-4 ASP, H.264 HP, H.263; mã hoá MPEG-4 SP, H.264 BP, H.263 ở mức 1080p |
| Mạng | 1 đường Ethernet 10/100/1000 Mbps |
| Cổng USB và lưu trữ ngoài | 1 USB 2.0, 1 USB 2.0 ở chế độ OTG, 1 SATA II |
| Cổng nối tiếp | 3 UART bốn dây, mức tín hiệu 3,3 V |
| Đầu vào camera | 1 cổng MIPI phiên bản 1.0, bốn làn |
| Bus hệ thống | Đường địa chỉ 26 bit, đường dữ liệu 16 bit |
| Bộ đếm giám sát | 256 mức, đặt được từ 0 đến 128 giây |
| Nguồn cấp | Điện áp vào dải rộng 5 đến 24 V; tiêu thụ tối đa 6,25 W |
| Điều kiện làm việc | 0 đến 60 độ C, bản dải rộng âm 40 đến 85 độ C; độ ẩm 0 đến 90 phần trăm không ngưng tụ |
| Hệ điều hành | Linux và Android, kèm gói hỗ trợ phần cứng của hãng |
Ba dòng đáng chú ý khi thiết kế. Dải nguồn 5 đến 24 V cùng mức tiêu thụ 6,25 W là cặp số làm nên giá trị của mã này: thiết bị chạy được bằng ắc quy nhỏ mà không cần thêm tầng hạ áp trên bo mang. Ba cổng nối tiếp ở mức 3,3 V cần mạch chuyển mức trên bo mang nếu thiết bị hiện trường dùng RS-485 hoặc RS-232. Bộ nhớ 1 GB hàn chết, không nâng cấp được sau. Bản đồ toàn bộ dòng mô-đun ROM theo chuẩn chân cắm nằm ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM.
Ghép ROM-3420 với gì
Mô-đun là một nửa của máy. Bốn hạng mục dưới đây phải chốt cùng lúc, và với mã này thì bộ kit là hạng mục đáng đặt trước nhất vì đã có sẵn tấm màn.
- Bo mang ROM-DB3900. Đây là bo mang đánh giá mà hãng chỉ định cho mã này, dùng để tích hợp và làm gốc tham khảo khi vẽ bo mang riêng. Hãng cung cấp kèm gói hỗ trợ phần cứng Linux và mã tham chiếu để phát triển ứng dụng. Danh sách bo mang cùng chuẩn mô-đun cắm được nằm ở bài bo mang ROM-DB7503 và bản đồ bo mang cho mô-đun Advantech.
- Bộ kit đánh giá ROM-DK3420. Bộ này gồm mô-đun, bo mang, gói cáp, bộ đổi nguồn và một tấm màn, nên chạy được ngay trong ngày nhận hàng. Thứ đáng thử nhất là ba kiểu ngõ hiển thị gồm RGB song song, HDMI và LVDS 24 bit tới 1366 x 768, cùng đầu vào camera, hai đường CAN và một khe PCIe. Chi tiết bộ này nằm ở bài bộ kit ROM-DK3420 cho mô-đun chuẩn RTX 2.0.
- Mạch chuyển mức cho cổng nối tiếp. Ba cổng UART trên mô-đun ở mức 3,3 V, không đấu thẳng vào thiết bị hiện trường được. Bo mang phải mang mạch chuyển sang RS-232 hoặc RS-485, kèm phần bảo vệ tĩnh điện ở đầu nối.
- Nguồn và mạch bảo vệ đầu vào. Dải 5 đến 24 V cho phép nối thẳng nguồn tủ, nhưng vẫn cần mạch chống ngược cực và mạch chống xung. Trên bàn thử nguồn luôn sạch nên hạng mục này chỉ lộ ra khi lắp thật.
Advantech ROM-3420 dùng cho việc gì
Nền i.MX6 hai nhân ARM Cortex-A9 với mức tiêu thụ 6,25 W đặt mô-đun này vào lớp thiết bị cầm tay, bảng điều khiển nhỏ và thiết bị đo đếm chạy pin. Bốn chỗ dùng dưới đây phản ánh đúng lớp đó.
- Bộ ghi số liệu chạy ắc quy tại trạm lẻ. Dải nguồn 5 đến 24 V nhận thẳng ắc quy, ba cổng nối tiếp đọc đồng hồ đo, ổ SATA II giữ nhật ký dài ngày. Bộ đếm giám sát đưa máy trở lại trạng thái chạy khi phần mềm treo mà không cần người đến hiện trường.
- Thiết bị đo cầm tay. Mức 6,25 W cho phép chạy nhiều giờ bằng một bộ pin nhỏ, còn khổ 68 x 68 mm nhỏ hơn các mô-đun cùng nhóm nên vỏ máy gọn được. Vỏ kín không khe thông gió vì mô-đun không cần quạt.
- Bảng điều khiển nhỏ gắn trên máy. Một ngõ LVDS 24 bit chạy tấm màn vận hành, khối tăng tốc OpenGL ES lo phần giao diện. Đường bus hệ thống 16 bit dữ liệu cho phép nối thêm mạch chuyên dụng do đội thiết kế tự làm.
- Thiết bị đo đếm ngoài trời. Bản dải nhiệt âm 40 đến 85 độ C phục vụ tủ ngoài trời và trạm không có điều hoà. Bối cảnh chung của lớp thiết bị này trong nhà máy có tại bài ứng dụng IoT trong quản lý năng lượng nhà máy.
So sánh ROM-3420 với mô-đun cùng nền xử lý khác chuẩn chân cắm
Trục so sánh của họ mô-đun là chuẩn chân cắm. Ba mã dưới đây cùng dùng nền NXP i.MX6 nhân ARM Cortex-A9, tức sức tính toán gần như nhau, nhưng theo ba chuẩn chân cắm khác nhau nên đi với ba họ bo mang khác nhau. Bảng này dùng khi bo mang chưa vẽ và đội thiết kế còn được quyền chọn chuẩn.
| Mã mô-đun | Chuẩn chân cắm và bo mang tương ứng | Khổ bo mô-đun | Nguồn và tiêu thụ | Bộ cổng nổi bật |
|---|---|---|---|---|
| ROM-3420 | RTX 2.0, bo mang ROM-DB3900 | 68 x 68 mm | 5 đến 24 V, tối đa 6,25 W | 3 UART, 1 SATA II, 1 camera MIPI bốn làn, bus hệ thống đưa ra ngoài |
| ROM-7421 | Qseven 2.0, bo mang ROM-DB7501 | 70 x 70 mm | 5 V, tối đa 4,4 W | 2 LVDS 24 bit và 1 HDMI, 4 USB 2.0, 1 khe PCIe x1 |
| ROM-5420 B1 | SMARC 1.1, bo mang ROM-DB5900 | 82 x 50 mm | 3 đến 5,25 V, tối đa 3,1 W | Khổ dài dẹt, mức tiêu thụ thấp nhất trong ba mã |
Ba mã trong bảng không thay thế cho nhau, dù cùng nền xử lý. Chuẩn chân cắm quyết định hình dáng bo mang, chỗ đặt mô-đun trong vỏ máy và bộ tín hiệu đưa ra ngoài, nên phải chốt trước khi vẽ mạch. Điểm phân biệt gọn nhất: chọn RTX khi thiết bị cần nhận nguồn tủ 24 V trực tiếp và cần khổ mô-đun nhỏ; chọn Qseven khi thiết bị thiên về hiển thị, chi tiết ở bài mô-đun ROM-7421 chuẩn Qseven 2.0; chọn SMARC khi vỏ máy dẹt và mức tiêu thụ phải thấp nhất.
Mua Advantech ROM-3420 ở đâu
ROM-3420 không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy nhúng đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: phiên bản chuẩn RTX mà bo mang đang theo, điện áp nguồn thật ở vị trí lắp, số cổng nối tiếp cần đưa ra ngoài và chuẩn tín hiệu của chúng, dải nhiệt cần dùng, và sản lượng dự kiến theo năm. Nếu bo mang riêng chưa vẽ xong, nêu thêm nhu cầu đặt bộ kit ROM-DK3420 trước để nhóm phần mềm không phải chờ.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa chốt được nên tự ghép mô-đun với bo mang hay mua máy hộp có sẵn vỏ và nguồn, dùng công cụ chọn máy theo số cổng và môi trường rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech ROM-3420
ROM-3420 mua lẻ về có chạy được không?
Không. ROM-3420 là mô-đun máy tính, chỉ mang vi xử lý, bộ nhớ, ổ eMMC và mạch nguồn lõi rồi đưa toàn bộ tín hiệu ra hàng chân cắm chuẩn RTX. Phải cắm lên bo mang mới có cổng thật để đấu dây. Muốn chạy được ngay trên bàn thì đặt bộ kit ROM-DK3420 thay vì mô-đun lẻ.
Bộ kit ROM-DK3420 có sẵn những gì?
Bộ kit gồm mô-đun ROM-3420, bo mang, gói cáp, bộ đổi nguồn và một tấm màn. Nhờ có tấm màn kèm theo, nhóm phần mềm thử được ngay ba kiểu ngõ hiển thị gồm RGB song song, HDMI và LVDS 24 bit tới 1366 x 768, cùng đầu vào camera, hai đường CAN và một khe PCIe.
Bộ nhớ 1 GB trên ROM-3420 có đủ không?
Đủ cho phần lớn thiết bị điều khiển và đo đếm chạy Linux nhúng, không đủ cho phần mềm có giao diện đồ hoạ nặng hoặc xử lý ảnh liên tục. Bộ nhớ hàn thẳng trên mô-đun nên không nâng cấp được sau, vì vậy phải đo bằng bản phần mềm thật trên bộ kit trước khi đặt hàng loạt.
ROM-3420 khác ROM-3620 ở chỗ nào?
Hai mã cùng khổ 68 x 68 mm và cùng dải nguồn 5 đến 24 V, khác ở phiên bản chuẩn và sức tính toán. ROM-3420 theo RTX 2.0, nền NXP i.MX6 hai nhân Cortex-A9, tiêu thụ tối đa 6,25 W. ROM-3620 theo RTX 2.1, nền NXP i.MX 8X, có hai cổng Gigabit và giải mã 4K. Đổi giữa hai mã vẫn phải rà lại bảng chân.
Bộ đếm giám sát trên ROM-3420 dùng để làm gì?
Bộ đếm 256 mức, đặt được từ 0 đến 128 giây, tự tắt bật nguồn khi phần mềm ngừng gửi tín hiệu xác nhận còn sống. Đây là thứ cần cho thiết bị lắp ở nơi không có người trực, vì nó đưa máy trở lại trạng thái chạy mà không cần ai đến hiện trường.
