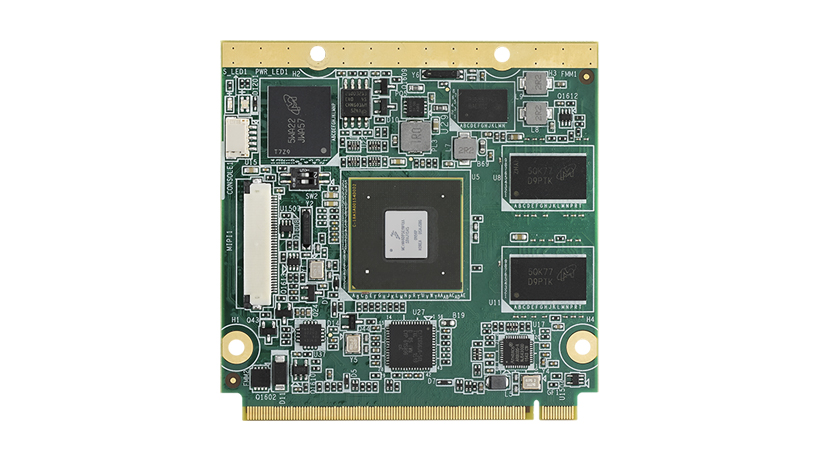

ROM-7421 là mô-đun máy tính chuẩn Qseven 2.0 của Advantech, khổ 70 x 70 mm, phải cắm lên bo mang mới thành máy chạy được. Bảng thông số đầy đủ của mô-đun đời trước cùng bản đồ toàn bộ dòng nằm ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM. Bài này bàn một chuyện khác: hai mô-đun cùng dòng khác nhau ở đâu, và việc nâng cấp ROM-7420 lên ROM-7421 buộc phải sửa gì trên bo mang.
Thông số kỹ thuật ROM-7421 theo tài liệu
Bảng dưới gom thông số của riêng mã này. Dung lượng bộ nhớ và một vài cổng thay đổi theo mã đặt hàng đầy đủ, nên phải đối chiếu tài liệu hãng trước khi chốt cấu hình.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Mô-đun máy tính, cắm lên bo mang mới thành máy hoàn chỉnh |
| Chuẩn chân cắm | Qseven phiên bản 2.0 |
| Kích thước | 70 x 70 mm |
| Nền xử lý | NXP i.MX6, nhân ARM Cortex-A9; bản SATA chỉ có trên cấu hình Dual Plus và Quad Plus |
| Bộ nhớ | DDR3 1066 MT/s, 1 GB hoặc 2 GB hàn trên mô-đun |
| Lưu trữ tích hợp | eMMC 4 GB cho hệ điều hành, thêm 4 MB flash SPI NOR cho bộ tải khởi động |
| Ngõ hiển thị | 2 ngõ LVDS 24 bit và 1 HDMI tới 1920 x 1080 |
| Xử lý đồ hoạ và video | Hai khối xử lý ảnh, OpenGL ES 2.0 cho ba chiều và BitBlt cho hai chiều; mã hoá và giải mã MPEG-4 ASP, H.264 HP, H.263 |
| Mạng | 1 đường Ethernet 10/100/1000 Mbps |
| Cổng USB và lưu trữ ngoài | 4 cổng USB 2.0, 1 SDIO, 1 SATA II |
| Cổng trường | 2 UART bốn dây, 2 I2C, 8 chân vào ra số, 1 đường I2S |
| Khe mở rộng | 1 khe PCIe x1 thế hệ 2 |
| Đầu vào camera | 1 cổng camera MIPI |
| Nguồn cấp | Điện áp vận hành 5 V, lấy từ bo mang; tiêu thụ tối đa 4,4 W |
| Điều kiện làm việc | 0 đến 60 độ C, độ ẩm 0 đến 90 phần trăm không ngưng tụ |
| Hệ điều hành | Yocto Linux |
Nâng cấp ROM-7420 lên ROM-7421 phải sửa gì trên bo mang
Hai mô-đun cùng khổ 70 x 70 mm và cùng dùng đế cắm Qseven, nên nhìn bằng mắt rất giống nhau. Khác biệt nằm ở phiên bản chuẩn và ở bộ tín hiệu đưa ra chân cắm. Bảng dưới đặt hai mã cạnh nhau theo từng hạng mục, cột cuối ghi việc phải làm trên bo mang khi đổi mô-đun.
| Hạng mục | ROM-7420 | ROM-7421 | Việc phải làm trên bo mang |
|---|---|---|---|
| Phiên bản chuẩn | Qseven 1.2 | Qseven 2.0 | Đối chiếu toàn bộ bảng chân; hai phiên bản đổi chức năng ở một số chân nên đây là việc bắt buộc, không bỏ qua được |
| Nền xử lý | Vi xử lý Freescale 1 GHz, dòng chi tiết theo tài liệu hãng | NXP i.MX6, nhân ARM Cortex-A9 | Dựng lại bản ảnh hệ điều hành và gói hỗ trợ phần cứng theo nền mới |
| Bộ nhớ và lưu trữ | DDR3 tối đa 2 GB, flash 4 GB | DDR3 1066 MT/s 1 hoặc 2 GB, eMMC 4 GB, thêm 4 MB SPI NOR | Không ảnh hưởng phần cứng bo mang; chỉ ảnh hưởng cách nạp bộ tải khởi động |
| Ngõ hiển thị | Đưa ra qua chân cắm, số ngõ theo bo mang | 2 ngõ LVDS 24 bit và 1 HDMI tới 1920 x 1080 | Rà lại cáp LVDS và mạch đèn nền; muốn dùng cả hai ngõ thì bo mang phải có đủ hai bộ đầu nối |
| Cổng trường | Theo tài liệu hãng | 2 UART bốn dây, 2 I2C, 8 chân vào ra số, 1 I2S | Đối chiếu chân UART và chân vào ra số với sơ đồ hiện có, đổi mạch chuyển mức tín hiệu nếu lệch |
| Lưu trữ ngoài | Theo tài liệu hãng | 1 SATA II, chỉ có trên cấu hình Dual Plus và Quad Plus | Nếu thiết kế cần ổ SATA, phải chốt đúng cấu hình khi đặt hàng chứ không chỉ chốt mã ngắn |
| Khe mở rộng | Theo tài liệu hãng | 1 khe PCIe x1 thế hệ 2 | Kiểm tra đường xung nhịp tham chiếu và đường thiết lập lại của khe PCIe trên bo mang |
| Nguồn và tiêu thụ | 5 V, tiêu thụ theo tài liệu hãng | 5 V, tiêu thụ tối đa 4,4 W | Giữ nguyên mạch nguồn 5 V, tính lại tổng công suất khi cộng thêm tải của các cổng mới bật |
| Dải nhiệt | 0 đến 60 độ C | 0 đến 60 độ C | Không đổi, nhưng đo lại nhiệt trong vỏ vì bố trí linh kiện trên mô-đun mới khác đi |
Đọc bảng theo cột cuối là ra được khối lượng việc. Ba hạng mục dễ làm nhóm thiết kế mất thời gian nhất là bảng chân giữa hai phiên bản chuẩn, cụm hiển thị và cấu hình có hay không có SATA. Hai hạng mục còn lại, gồm khung cơ khí và mạch nguồn 5 V, thường giữ nguyên được.
Ghép ROM-7421 với gì
Mô-đun là một nửa của máy. Ba thứ dưới đây phải chốt cùng lúc, nếu không đợt chạy thử sẽ dừng giữa chừng.
- Bo mang. Bo mang tham chiếu của hãng cho mô-đun này là bo mang ROM-DB7501 dành cho mô-đun Qseven 2.0. Bo đưa ra HDMI, hai ngõ LVDS 24 bit, cổng Gigabit, khe thẻ nhớ, SATA và các cổng nối tiếp, đủ để đấu thử toàn bộ bộ cổng của mô-đun. Bo mang riêng của sản phẩm được vẽ dựa trên sơ đồ tham chiếu và danh sách kiểm tra bố trí mạch mà hãng cung cấp kèm.
- Bộ kit đánh giá. Bản trọn gói là ROM-DK7421, gồm mô-đun, bo mang, gói cáp và bộ đổi nguồn, dùng để chạy thử hai ngõ LVDS cùng HDMI và dựng bản ảnh Linux hoặc Android trước khi đặt mô-đun lẻ. Cách một bộ kit rút ngắn tiến độ được trình bày ở bài bộ kit đánh giá ROM-1210 và cách chạy thử mô-đun.
- Tấm màn và cáp LVDS. Hai ngõ LVDS 24 bit chỉ hữu ích khi có tấm màn đúng loại kèm bảng mạch đèn nền. Đặt tấm màn cùng lúc với bo mang để không phải chờ, vì đây là hạng mục giao hàng lâu nhất trong ba thứ trên.
Khi bo mang riêng chưa có, không nên đặt mô-đun lẻ. Mô-đun lẻ nằm trong kho mà chưa có chỗ cắm thì không rút ngắn được ngày nào của dự án.
ROM-7421 dùng cho việc gì
Nền i.MX6 nhân ARM Cortex-A9 với hai ngõ LVDS 24 bit và một HDMI đặt mô-đun này vào lớp thiết bị hiển thị và điều khiển gọn nhẹ, chạy nguồn nhỏ. Bốn chỗ dùng dưới đây phản ánh đúng lớp đó.
- Bảng điều khiển gắn trên máy sản xuất. Mô-đun chạy giao diện vận hành trên một ngõ LVDS, bo mang đưa ra chân vào ra số tới nút bấm, đèn báo và cảm biến cửa. Cụm mạch nằm gọn sau lưng tấm màn.
- Thiết bị hai màn hình. Hai ngõ LVDS cùng một HDMI cho phép tách màn vận hành khỏi màn hiển thị thông tin cho người xung quanh, mà chỉ dùng một mô-đun.
- Thiết bị cầm tay và thiết bị đo chạy pin. Mức tiêu thụ tối đa 4,4 W ở 5 V cho phép chạy nhiều giờ bằng một bộ pin nhỏ và làm vỏ kín không khe thông gió.
- Máy phát nội dung lên màn hình tại điểm bán. Khối giải mã H.264 chạy nội dung mà không dồn tải lên vi xử lý, nên phần công suất còn lại vẫn đủ cho phần điều khiển và phần mạng.
Bối cảnh chung của lớp thiết bị này trong nhà máy có tại bài ứng dụng IoT trong quản lý năng lượng nhà máy.
Mua ROM-7421 ở đâu
ROM-7421 không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy nhúng đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng.
Khi gửi yêu cầu báo giá cho một đợt nâng cấp, bốn thông tin nên nêu trước: mã mô-đun đang chạy và phiên bản chuẩn mà bo mang hiện có đang theo, dung lượng bộ nhớ cần dùng, có cần cấu hình có SATA hay không, và sản lượng dự kiến theo năm. Nếu bo mang phải sửa, nêu thêm mốc thời gian phải có mẫu chạy được để cân nhắc đặt bộ kit trước.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa chốt được nên tự ghép mô-đun với bo mang hay mua máy hộp có sẵn vỏ và nguồn, dùng công cụ chọn máy theo số cổng và môi trường rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về ROM-7421
ROM-7421 có cắm vừa bo mang đang chạy ROM-7420 không?
Về khổ mạch thì vừa, vì cả hai đều là mô-đun Qseven 70 x 70 mm. Nhưng ROM-7420 theo Qseven phiên bản 1.2 còn ROM-7421 theo phiên bản 2.0, và hai phiên bản quy định chức năng khác nhau trên một số chân. Phải đối chiếu bảng chân của mô-đun mới với sơ đồ bo mang trước khi cắm.
Nâng cấp ROM-7420 lên ROM-7421 có phải vẽ lại toàn bộ bo mang không?
Thường không phải vẽ lại toàn bộ. Phần khung cơ khí, đế cắm và mạch nguồn 5 V giữ nguyên. Phần phải rà lại là khối hiển thị, khối cổng nối tiếp và các đường tín hiệu đổi chức năng giữa hai phiên bản chuẩn. Khối lượng việc phụ thuộc vào số chân mà bo mang thật sự dùng tới.
ROM-7421 chạy hệ điều hành gì?
Theo tài liệu, mô-đun chạy Yocto Linux, kèm gói hỗ trợ phần cứng của hãng, tiện ích kiểm tra và mã tham chiếu. Bản ảnh hệ điều hành nên dựng và chạy thử trên bộ kit đánh giá trước, để tách lỗi phần cứng khỏi lỗi phần mềm của dự án.
ROM-7421 tiêu thụ bao nhiêu điện?
Tài liệu ghi mức tiêu thụ tối đa 4,4 W ở điện áp vận hành 5 V. Con số này chỉ tính riêng mô-đun. Phần biến đổi nguồn từ 12 V hoặc 24 V xuống 5 V nằm trên bo mang, nên công suất của bộ nguồn phải tính thêm phần tổn hao và phần tải của các cổng đưa ra ngoài.
Nên mua mô-đun lẻ hay bộ kit khi đổi sang ROM-7421?
Nếu bo mang hiện có đã chạy ROM-7420 và chỉ cần kiểm tra phần chân đổi chức năng, mua mô-đun lẻ là đủ. Nếu phải viết lại phần hiển thị hoặc đổi tấm màn, bộ kit đánh giá ROM-DK7421 rút ngắn được thời gian vì đã có sẵn bo mang, cáp và bộ đổi nguồn.
