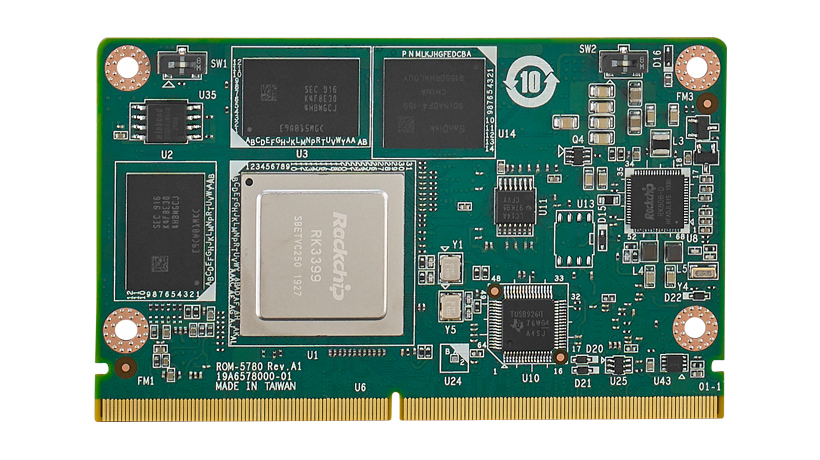

Advantech ROM-5780 là mô-đun máy tính theo chuẩn chân cắm SMARC, nền Rockchip RK3399 với hai nhân ARM Cortex-A72 và bốn nhân Cortex-A53 chạy ở 1,8 GHz. Đây là mô-đun chứ không phải máy chạy được ngay: mô-đun chỉ mang phần tính toán và đưa toàn bộ tín hiệu ra một hàng chân cắm, phải cắm lên bo mang mới có cổng để đấu dây. Điểm riêng của mã này là bốn kiểu ngõ hiển thị, trong đó HDMI 2.0 chạy được 4K ở 60 khung hình. Bài viết nêu thông số theo tài liệu, thứ phải mua kèm, rồi so mã này với các mô-đun SMARC còn lại theo phiên bản chuẩn chân cắm.

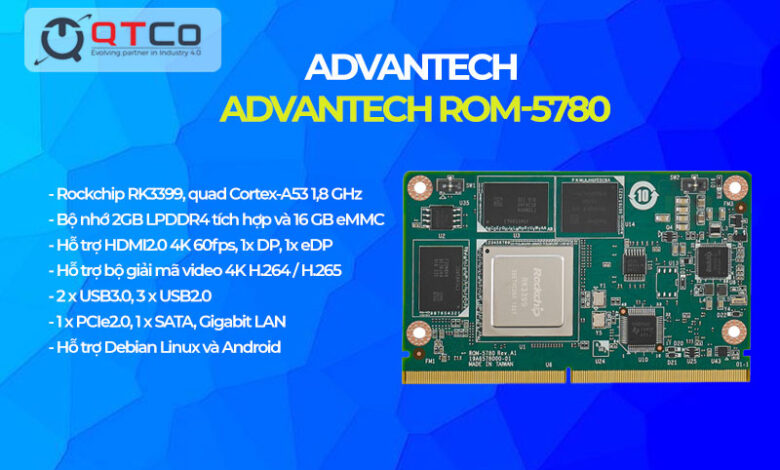

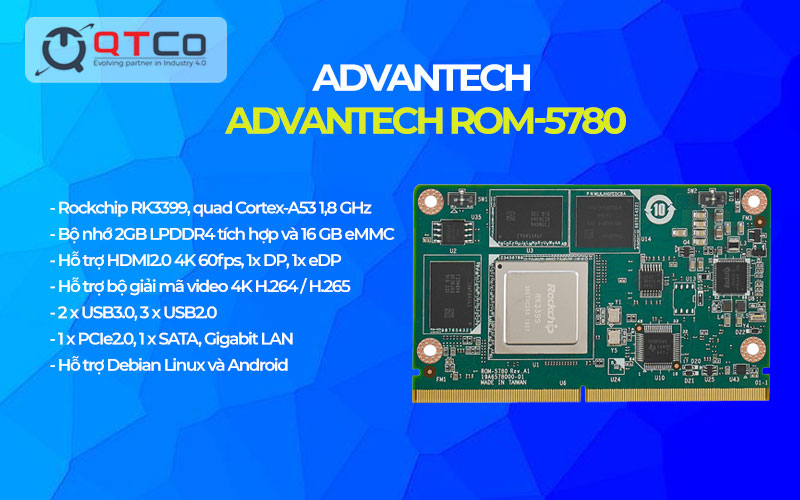

Thông số kỹ thuật Advantech ROM-5780
Bảng dưới gom các thông số ghi trong tài liệu của mô-đun. Ô nào tài liệu không ghi rõ thì để nguyên là theo tài liệu hãng, phải xác nhận khi đặt hàng thay vì suy đoán.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Mô-đun máy tính, cắm lên bo mang mới thành máy hoàn chỉnh |
| Chuẩn chân cắm | SMARC; phiên bản chuẩn theo tài liệu hãng |
| Nền xử lý | Rockchip RK3399: hai nhân ARM Cortex-A72 và bốn nhân Cortex-A53, 1,8 GHz |
| Bộ nhớ | LPDDR4 2 GB hàn trên mô-đun |
| Lưu trữ tích hợp | eMMC 16 GB |
| Ngõ hiển thị | 1 HDMI 2.0 tới 4K ở 60 khung hình, 1 eDP, 1 DisplayPort, 1 LVDS |
| Xử lý video | Giải mã 4K theo chuẩn H.264 và H.265 |
| Mạng | 1 đường Gigabit Ethernet |
| Cổng USB | 2 USB 3.0, 3 USB 2.0, 1 USB 2.0 ở chế độ OTG |
| Lưu trữ ngoài và mở rộng | 1 SATA, 1 khe PCIe 2.0 |
| Cổng trường | 3 UART, 12 chân vào ra số |
| Đầu vào camera | 1 cổng MIPI CSI bốn làn |
| Hệ điều hành | Debian Linux và Android |
| Nguồn cấp và tiêu thụ | Theo tài liệu hãng, lấy từ bo mang |
| Kích thước và dải nhiệt | Khổ mô-đun SMARC; số đo và dải nhiệt theo tài liệu hãng |
Hai dòng quyết định nhiều nhất khi thiết kế. Bốn kiểu ngõ hiển thị là điểm mạnh rõ nhất của mã này, nhưng chỉ dùng được ngõ nào mà bo mang chịu đưa ra ngoài. Bộ nhớ 2 GB và ổ eMMC 16 GB hàn chết trên mô-đun, không nâng cấp được sau, nên đây là hạng mục phải đo bằng bản phần mềm thật chứ không ước lượng. Bản đồ toàn bộ dòng mô-đun ROM theo chuẩn chân cắm nằm ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM.
Ghép ROM-5780 với gì
Mô-đun là một nửa của máy. Bốn hạng mục dưới đây phải chốt cùng lúc, và với mã này thì hạng mục đầu tiên là chỗ dễ đặt nhầm nhất.
- Bo mang SMARC đúng phiên bản. Mô-đun SMARC chỉ cắm được lên bo mang SMARC, tức dòng ROM-DB59xx. Bo mang tham chiếu cho mô-đun SMARC 2.0 là ROM-DB5901, đưa ra HDMI 2.0, LVDS, MIPI DSI, DisplayPort, hai ngõ camera MIPI-CSI2, cổng nối tiếp, SATA III, đầu nối M.2 và khe PCIe. Danh sách bo mang cùng chuẩn mô-đun cắm được nằm ở bài bo mang ROM-DB7503 và bản đồ bo mang cho mô-đun Advantech. Phiên bản SMARC của ROM-5780 phải xác nhận theo tài liệu hãng trước khi đặt bo.
- Cách chạy thử. Danh mục chưa có bộ kit mang mã ROM-5780. Hai hướng: đặt bo mang SMARC rồi cắm mô-đun lẻ, hoặc hỏi hãng mã bộ kit tương ứng. Cách một bộ kit trọn gói rút ngắn tiến độ được trình bày ở bài bộ kit đánh giá ROM-1210 và cách chạy thử mô-đun.
- Tấm màn và cáp cho ngõ hiển thị đã chọn. Bốn kiểu ngõ ứng với bốn loại cáp và bốn loại tấm màn khác nhau. Chốt sớm kiểu ngõ nào sẽ dùng, vì tấm màn là hạng mục giao hàng lâu nhất.
- Ổ lưu trữ ngoài. eMMC 16 GB đủ cho hệ điều hành nhưng không đủ cho thiết bị phải giữ nội dung hình ảnh hoặc nhật ký dài ngày. Cổng SATA trên mô-đun cho phép gắn thêm ổ, với điều kiện bo mang có đưa cổng đó ra.
Advantech ROM-5780 dùng cho việc gì
Sáu nhân ARM ở 1,8 GHz kèm khối giải mã 4K đặt mô-đun này vào lớp cổng dữ liệu, biển báo và máy đọc mã. Đây là lớp vừa xử lý được luồng hình ảnh vừa gánh được phần mạng, khác hẳn lớp điều khiển đơn thuần. Bốn chỗ dùng dưới đây phản ánh đúng lớp đó.
- Đầu phát biển báo và màn hình thông tin. HDMI 2.0 tới 4K ở 60 khung hình cùng khối giải mã H.265 cho phép chạy nội dung độ phân giải cao mà không dồn tải lên vi xử lý. Đây là chỗ dùng hợp nhất với mã này.
- Thiết bị nhiều màn hình trong phòng điều khiển. Bốn kiểu ngõ hiển thị trên cùng một mô-đun cho phép một thiết bị đẩy hình ra nhiều tấm màn khác loại, thay vì phải đặt nhiều máy nhỏ.
- Máy đọc mã và trạm kiểm hàng bằng ảnh. Cổng camera MIPI CSI bốn làn nhận trực tiếp cảm biến ảnh, hai cổng USB 3.0 nhận thêm camera công nghiệp. Bốn nhân Cortex-A53 lo phần nền, hai nhân Cortex-A72 lo phần xử lý ảnh.
- Cổng dữ liệu có giao diện tại chỗ. Một cổng Gigabit cùng ba cổng nối tiếp và 12 chân vào ra số cho phép gom số liệu thiết bị hiện trường, trong khi ngõ hiển thị vẫn chạy giao diện vận hành. Bối cảnh chung của lớp thiết bị này có tại bài ứng dụng IoT trong quản lý năng lượng nhà máy.
So sánh ROM-5780 với các mô-đun SMARC còn lại
Trục so sánh của họ mô-đun là chuẩn chân cắm. Bốn mã dưới đây cùng theo chuẩn SMARC nên cùng một họ bo mang, chỉ khác phiên bản chuẩn và nền xử lý. Đây là nhóm thay thế trực tiếp cho nhau khi bo mang đã vẽ theo SMARC.
| Mã mô-đun | Phiên bản SMARC | Nền xử lý | Bộ nhớ và lưu trữ | Điểm mạnh |
|---|---|---|---|---|
| ROM-5780 | Theo tài liệu hãng | Rockchip RK3399, hai nhân Cortex-A72 và bốn nhân Cortex-A53, 1,8 GHz | LPDDR4 2 GB, eMMC 16 GB | Bốn kiểu ngõ hiển thị, HDMI 2.0 tới 4K ở 60 khung hình, giải mã 4K |
| ROM-5721 | SMARC | NXP i.MX 8M Mini, tới bốn nhân Cortex-A53 | LPDDR4 2 GB, eMMC 8 GB | Thiết kế công suất thấp, LVDS kênh đôi, camera MIPI CSI bốn làn |
| ROM-5620 | 2.0 và 2.1 | NXP i.MX8X | LPDDR4 2400 MT/s 2 GB, eMMC 16 GB, NOR 8 MB | Hai cổng Gigabit, chip bảo mật TPM 2.0, tiêu thụ tối đa 3,832 W |
| ROM-5420 B1 | 1.1 | NXP i.MX6, nhân ARM Cortex-A9 | DDR3 1066 MHz tới 2 GB, eMMC 4 GB | Khổ 82 x 50 mm, tiêu thụ tối đa 3,1 W, nguồn 3 đến 5,25 V |
Đọc bảng theo cột phiên bản trước, vì bo mang thiết kế theo phiên bản nào thì nhận mô-đun theo phiên bản đó. Trong nhóm này, ROM-5780 là mã duy nhất có bốn kiểu ngõ hiển thị và giải mã 4K, nên hợp với thiết bị lấy hình ảnh làm chính. Nếu thiết bị chỉ cần một màn hình và chạy pin, một mã tiêu thụ thấp hơn trong bảng thường hợp lý hơn. Khi thiết bị không cần tự thiết kế bo mang, hướng đơn giản hơn là dùng bo mạch đơn có sẵn như bo mạch đơn 3,5 inch RSB-4221.
Mua Advantech ROM-5780 ở đâu
ROM-5780 không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy nhúng đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: phiên bản SMARC mà bo mang đang theo, kiểu ngõ hiển thị sẽ dùng và số màn hình chạy đồng thời, dung lượng dữ liệu phải lưu trên máy, dải nhiệt tại vị trí lắp, và sản lượng dự kiến theo năm. Nếu chưa có bo mang, nêu thêm nhu cầu chạy thử để hãng đề xuất bộ đánh giá phù hợp.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa chốt được nên tự ghép mô-đun với bo mang hay mua máy hộp có sẵn vỏ và nguồn, dùng công cụ chọn máy theo số cổng và môi trường rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech ROM-5780
ROM-5780 có phải một máy tính hoàn chỉnh không?
Không. ROM-5780 là mô-đun máy tính theo chuẩn SMARC, chỉ mang vi xử lý, bộ nhớ, ổ eMMC và mạch nguồn lõi. Toàn bộ tín hiệu đi ra một hàng chân cắm ở cạnh bo, phải cắm lên bo mang mới có cổng thật để đấu dây. Bo mang có thể là bo tham chiếu của hãng hoặc bo do đội thiết kế tự vẽ.
ROM-5780 cắm lên bo mang nào?
Mô-đun theo chuẩn SMARC nên phải dùng bo mang SMARC, tức dòng ROM-DB59xx, và phải đúng phiên bản chuẩn ghi trong tài liệu của mô-đun. Bo mang Qseven hay bo mang RTX không nhận được mô-đun này dù nhìn cũng là một tấm mạch có đế cắm.
ROM-5780 xuất được mấy màn hình cùng lúc?
Tài liệu ghi bốn kiểu ngõ hiển thị: HDMI 2.0 tới 4K ở 60 khung hình, một eDP, một DisplayPort và một LVDS. Số màn hình chạy đồng thời phụ thuộc vào bo mang đưa ra những ngõ nào và vào cấu hình phần mềm, nên phải xác nhận theo tài liệu hãng trước khi chốt thiết kế.
Bộ nhớ 2 GB trên ROM-5780 có nâng lên được không?
Không. Bộ nhớ LPDDR4 2 GB và ổ eMMC 16 GB hàn thẳng trên mô-đun, không có khe cắm để nâng cấp sau. Nếu phần mềm cần nhiều hơn, phải đổi sang mã mô-đun khác ngay từ khi đặt hàng, nên hạng mục này phải đo trên bộ chạy thử chứ không ước lượng.
Có bộ kit đánh giá riêng cho ROM-5780 không?
Danh mục hiện không có bộ kit mang mã ROM-5780. Hai cách chạy thử: đặt bo mang SMARC đúng phiên bản rồi cắm mô-đun lẻ, hoặc hỏi hãng mã bộ kit tương ứng khi gửi yêu cầu báo giá. Với dự án chưa chốt nền xử lý, cách thứ hai thường nhanh hơn vì bộ kit đã có sẵn cáp và nguồn.
