WebAccess là bộ phần mềm giao diện người máy (HMI) và giám sát điều khiển (SCADA) do Advantech phát triển. Điểm nhận dạng của phần mềm này là toàn bộ giao diện vận hành chạy trong trình duyệt: đồ hoạ động, số liệu thời gian thực, biểu đồ, cảnh báo và nhật ký đều mở bằng trình duyệt thông thường, máy khách không phải cài chương trình riêng.
WebAccess là gì và giải bài toán nào
Trong một hệ giám sát cũ, mỗi trạm xem là một máy tính cài sẵn phần mềm máy khách. Thêm một trạm xem là thêm một lần cài đặt, và mỗi lần nâng cấp phiên bản phải đi cập nhật từng máy. Advantech dựng WebAccess theo hướng ngược lại: phần chạy nằm ở máy chủ, phần hiển thị đẩy xuống trình duyệt.
Hệ quả thực tế trong nhà máy có ba điểm. Một, người quản lý mở giao diện từ máy văn phòng mà không cần cài gì. Hai, kỹ thuật viên xem số liệu trên máy tính bảng ngay tại chân máy. Ba, việc nâng cấp chỉ làm ở máy chủ, các trạm xem tự nhận giao diện mới ở lần mở kế tiếp.
Bài này dừng ở phần mềm: cấu trúc, thành phần, giao thức và máy chạy. Phần dựng nền tảng hoàn chỉnh gồm thiết bị đầu vào, mạng và dự phòng nằm ở bài nền tảng SCADA WebAccess. Khái niệm chung về loại phần mềm này có ở bài phần mềm SCADA là gì.

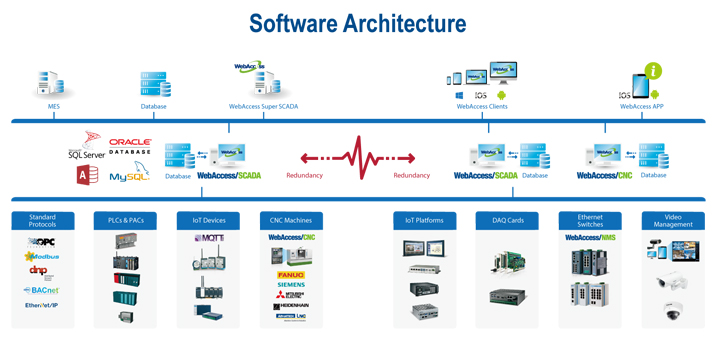

Ba lớp node trong kiến trúc WebAccess
Cấu trúc phần mềm chia theo vai trò máy chứ không chia theo số người dùng. Nắm ba vai trò dưới đây là đủ để đọc mọi sơ đồ triển khai WebAccess.
| Lớp | Việc lớp này làm | Đặt ở đâu |
|---|---|---|
| Project Node | Giữ cơ sở dữ liệu cấu hình của dự án: danh sách điểm đo, màn hình đồ hoạ, luật cảnh báo, tài khoản. Đây là nơi kỹ sư dựng và sửa dự án qua trình duyệt. | Phòng máy chủ hoặc phòng điều khiển, một máy cho cả dự án |
| SCADA Node | Nói chuyện trực tiếp với thiết bị hiện trường theo vòng quét, ghi lịch sử, sinh cảnh báo và giữ cơ sở dữ liệu thời gian thực | Gần cụm thiết bị cần đọc, có thể nhiều máy trong một dự án |
| Client | Hiển thị giao diện vận hành, nhận thao tác của người dùng và gửi lệnh ngược về SCADA Node | Bất kỳ máy nào có trình duyệt: máy văn phòng, panel PC, máy tính bảng |
Cách chia này quan trọng khi hệ mở rộng. Nhà máy thêm một xưởng thì thêm một SCADA Node đặt tại xưởng đó, cấu hình vẫn quản lý tập trung ở Project Node. Số trạm xem tăng bao nhiêu cũng không ảnh hưởng tới vòng quét, vì Client không đọc thiết bị mà chỉ nhận số liệu đã có.
Các thành phần trong bộ phần mềm WebAccess
Bộ phần mềm không chỉ có phần vẽ màn hình. Bảng dưới liệt kê các thành phần theo tài liệu và trang sản phẩm của hãng, kèm tình huống dùng thường gặp.
| Thành phần | Nội dung | Dùng khi nào |
|---|---|---|
| Giao diện HMI theo HTML5 | Màn hình vận hành dựng bằng HTML5, chạy trên nhiều trình duyệt và nhiều hệ điều hành, có hỗ trợ thao tác chạm nhiều điểm | Trạm xem đặt trong xưởng dùng màn hình cảm ứng |
| Bảng điều khiển số liệu tổng hợp | Trang tổng quan ghép nhiều nguồn số liệu thành một màn hình theo dõi cho cấp quản lý | Ban giám đốc cần một màn hình chung thay vì mở từng dự án |
| WebAccess Express | Công cụ tự sinh cấu hình cho các thiết bị đã có sẵn mô tả, rút ngắn bước khai báo điểm đo thủ công | Dự án dùng nhiều module vào ra cùng họ, khai báo lặp lại |
| Kết xuất báo cáo qua bảng tính | Đưa số liệu lịch sử ra định dạng bảng tính để giữ nguyên mẫu báo cáo sẵn có của đơn vị | Báo cáo tiêu thụ điện, nước phải nộp theo mẫu cố định |
| Giao diện mở | Dịch vụ web, widget và bộ hàm lập trình cho phép hệ thống khác lấy số liệu ra | Cần đẩy số liệu sang phần mềm quản lý sản xuất hoặc kế toán |
| Bản đồ và định vị | Gắn vị trí trạm lên bản đồ, theo dõi thiết bị di động | Hệ nhiều trạm rải theo địa bàn: trạm bơm, trạm quan trắc |

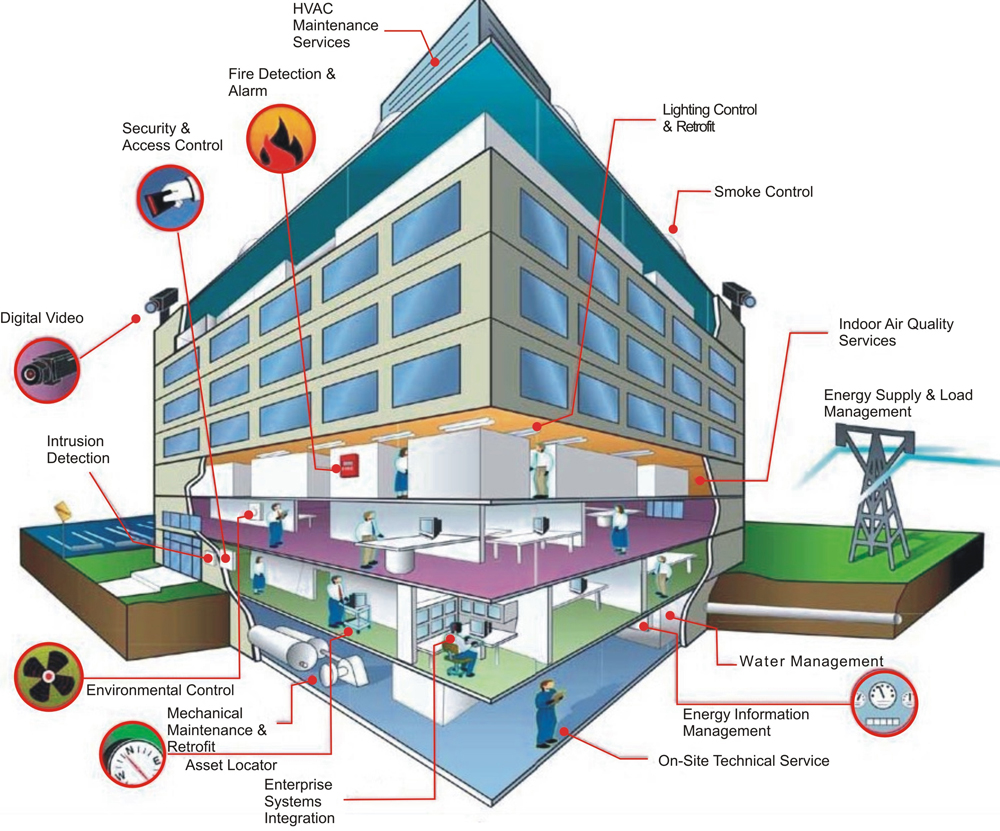

Về kết nối, phần mềm hỗ trợ module vào ra và bộ điều khiển của Advantech cùng các dòng PLC thông dụng, kèm các chuẩn mở gồm OPC UA, OPC DA, DDE, Modbus và BACnet. Tính năng dự phòng áp dụng cho cả máy chủ SCADA, cổng truyền thông lẫn thiết bị, dùng cho hệ đòi hỏi chạy liên tục.
Máy tính chạy WebAccess theo từng lớp node
Yêu cầu cấu hình đi theo vai trò node chứ không theo tổng quy mô dự án. Bảng dưới nêu hướng chọn máy cho từng lớp.
| Vai trò node | Việc máy phải chịu tải | Hướng chọn máy |
|---|---|---|
| Project Node | Giữ cơ sở dữ liệu cấu hình, phục vụ kỹ sư dựng dự án, ít việc thời gian thực | Máy công nghiệp đặt trong phòng máy, ưu tiên ổ thể rắn và nguồn ổn định hơn là vi xử lý mạnh |
| SCADA Node quy mô nhỏ | Vòng quét vài trăm điểm đo, ghi lịch sử liên tục | Máy không quạt gắn ray trong tủ điện, đủ cổng nối tiếp và Ethernet cho các nhánh thiết bị |
| SCADA Node quy mô lớn | Vài nghìn điểm đo, nhiều driver chạy song song, lưu lịch sử dài ngày | Máy có khe mở rộng, hai đường mạng tách biệt cho lớp thiết bị và lớp quản lý, ổ lưu trữ dung lượng lớn |
| Client trong xưởng | Chỉ hiển thị, không đọc thiết bị | Panel PC hoặc màn hình cảm ứng công nghiệp, chọn theo môi trường lắp chứ không theo cấu hình |
Advantech từng đóng gói sẵn phần mềm vào một số máy chủ dạng bộ tập trung dữ liệu, ví dụ dòng UNO-2178A, để đơn vị triển khai chỉ cần cấp nguồn, nối mạng rồi cấu hình qua trình duyệt. Cách này rút ngắn bước cài đặt nhưng ràng số điểm đo theo gói, nên vẫn phải đếm điểm đo trước.
Mua phần mềm WebAccess ở đâu
Phần mềm có trang riêng tại phần mềm SCADA trên nền web Advantech WebAccess, kèm liên kết tới tài liệu kỹ thuật và bản dùng thử của hãng. Các bài cùng chủ đề nằm trong chuyên mục hệ thống SCADA.
Ba thông tin nên chuẩn bị trước khi hỏi giá: số điểm đo dự kiến, danh sách thiết bị cần đọc kèm giao thức của từng loại, và số trạm xem. Điểm đo quyết định mức bản quyền, danh sách giao thức quyết định có cần bộ chuyển đổi hay không, số trạm xem quyết định hạ tầng mạng nội bộ.
Nếu bước tiếp theo là chọn máy chạy phần mềm, tham khảo hướng dẫn cấu hình máy tính công nghiệp trên IPC247, sau đó lọc model theo môi trường lắp bằng công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm danh sách điểm đo.
Câu hỏi thường gặp về WebAccess
WebAccess là gì?
WebAccess là bộ phần mềm giao diện người máy và giám sát điều khiển của Advantech. Điểm khác biệt so với phần mềm cùng loại là toàn bộ giao diện vận hành chạy trong trình duyệt, máy khách không phải cài phần mềm riêng. Bộ phần mềm gồm phần dựng dự án, phần chạy thời gian thực và phần hiển thị.
Project Node và SCADA Node khác nhau ở chỗ nào?
Project Node giữ cơ sở dữ liệu cấu hình của toàn dự án: danh sách điểm đo, màn hình đồ hoạ, luật cảnh báo. SCADA Node là máy nói chuyện trực tiếp với thiết bị hiện trường, chạy vòng quét đọc ghi và ghi lịch sử. Một dự án có một Project Node và nhiều SCADA Node.
WebAccess đọc được những giao thức nào?
Theo tài liệu hãng, phần mềm hỗ trợ các module vào ra và bộ điều khiển của Advantech cùng các dòng PLC thông dụng, kèm chuẩn mở gồm OPC UA, OPC DA, DDE, Modbus và BACnet ở cả vai trò máy chủ lẫn máy khách. Thiết bị dùng giao thức riêng cần kiểm tra danh sách driver trước khi chốt cấu hình.
Máy khách xem giao diện WebAccess cần cài gì?
Máy khách chỉ cần một trình duyệt. Giao diện vận hành dựng theo HTML5 nên chạy được trên máy tính để bàn, máy tính bảng và điện thoại mà không cần cài thêm ứng dụng. Máy tính bảng công nghiệp trong xưởng vì vậy dùng được ngay làm trạm xem.
Mua phần mềm WebAccess ở đâu?
Phần mềm có trang riêng trong danh mục của website này, kèm liên kết tới tài liệu và bản dùng thử của hãng. Số lượng điểm đo trong đơn hàng cần chốt trước vì bản quyền tính theo mức điểm đo, không tính theo số máy khách.
