Advantech IDK-1108, mã đặt hàng IDK-084R-28SVI1, là bộ màn hình công nghiệp khung hở 8,4 inch chuẩn SVGA với lớp cảm ứng điện trở 4 dây. Ngoài việc dùng cho thiết bị mới, mã này còn được chọn nhiều cho một việc khác: thay tấm nền hỏng trên máy đang chạy, khi màn gốc đã ngừng sản xuất. Bài viết đi theo góc đó, trình bày các hạng mục phải đối chiếu trước khi tháo màn cũ, những việc cần kiểm tại chỗ, các nhóm thiết bị thường thay màn và những phương án thay thế khác.
Toàn bộ thông số kỹ thuật, cách đọc mã đặt hàng và cách chọn chế độ màu của giao diện đã trình bày trong bài Advantech IDK-1108 SVGA mã IDK-084R-28SVI1. Bài này không nhắc lại phần đó mà tập trung vào tình huống thay màn cho thiết bị sẵn có, vì đó là phần hay phát sinh chi phí ngoài dự kiến.
Các hạng mục phải đối chiếu khi thay bằng Advantech IDK-1108
Một bộ màn hình khung hở không phải phụ tùng thay thế theo mã máy, mà là linh kiện chọn theo thông số. Vì vậy trước khi đặt hàng phải đối chiếu từng hạng mục giữa tấm nền cũ và mã định thay. Bảng dưới ghi thông số của IDK-084R-28SVI1 ở cột giữa và cách kiểm trên máy đang chạy ở cột phải.
| Hạng mục đối chiếu | Thông số của IDK-1108 | Cách kiểm trên máy cũ |
|---|---|---|
| Cỡ và tỷ lệ tấm nền | 8,4 inch, tỷ lệ 4:3 | Đo đường chéo vùng hiển thị, không đo cả khung |
| Độ phân giải | 800 x 600 chuẩn SVGA | Xem thiết lập hiển thị trong phần mềm hoặc nhãn tấm nền cũ |
| Chuẩn giao diện | LVDS | Đếm số chân và xem kiểu đầu nối trên cáp tín hiệu |
| Chế độ màu | 18 bit hoặc 24 bit | Xem thiết lập trong phần mềm khởi động hoặc cầu nối trên bo mạch |
| Điện áp cấp cho tấm nền | Theo tài liệu hãng của mã đặt hàng | Đo tại chân cấp nguồn trên cáp cũ khi máy đang chạy |
| Kiểu đèn nền | LED, bảng mạch điều khiển tích hợp | Kiểm xem máy cũ có mạch cao áp riêng hay không |
| Lớp cảm ứng | Điện trở 4 dây, bộ điều khiển nối qua cổng USB | Xem máy cũ nối cảm ứng qua cổng nối tiếp hay cổng USB |

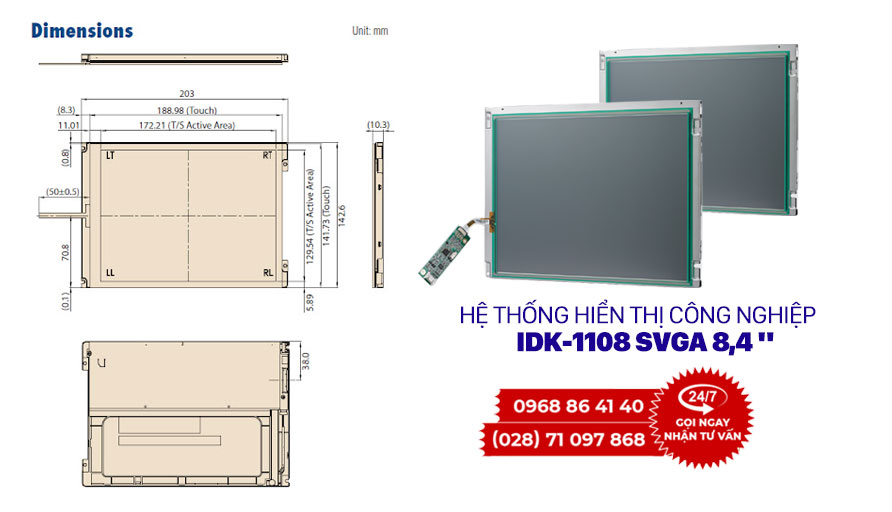

| Lỗ khoét mặt máy | Kích thước cơ khí theo tài liệu hãng | Đo lỗ khoét và vị trí các lỗ bắt vít hiện có |
| Độ dày cụm màn | Theo tài liệu hãng | Đo khoảng trống còn lại sau mặt máy |
Ba hạng mục đầu quyết định việc thay có khả thi hay không. Cỡ và tỷ lệ lệch thì mặt máy phải làm lại. Độ phân giải lệch thì bố cục phần mềm phải chỉnh, vì giao diện viết cho 640 x 480 hiện lên tấm 800 x 600 sẽ bị co về một góc hoặc bị kéo giãn méo chữ. Chuẩn giao diện lệch, chẳng hạn máy cũ dùng giao diện TTL, thì phải thêm bo mạch chuyển đổi hoặc phải đổi cả bo mạch điều khiển.
Bốn việc phải kiểm trước khi tháo màn cũ
Phần lớn sự cố khi thay màn không nằm ở tấm nền mà nằm ở những thứ quanh nó. Bốn việc dưới đây nên làm khi máy còn chạy được, vì tháo rồi mới kiểm thì không còn cơ sở đối chiếu.
- Chụp ảnh toàn bộ đường cáp trước khi rút. Chụp cả hai đầu cáp tín hiệu, cả đầu nối nguồn và cả vị trí đi dây trong thân máy. Nhiều máy đời cũ dùng đầu nối cùng số chân nhưng thứ tự chân khác nhau, và ảnh chụp là căn cứ duy nhất để đối chiếu về sau.
- Đo điện áp thực tế tại chân cấp nguồn tấm nền. Tài liệu ghi một mức, nhưng bo mạch cũ có thể đang cấp mức khác sau nhiều lần sửa chữa. Cấp sai điện áp cho một bộ màn hình mới là hỏng ngay, và đây là lỗi không được bảo hành.
- Ghi lại chế độ màu đang chạy. Vào phần mềm khởi động của bo mạch hoặc kiểm cầu nối trên bo, ghi lại thiết lập hiện hành. Nếu không truy cập được, ít nhất chụp lại một màn hình có ảnh chuyển màu để sau khi thay còn so sánh được.
- Kiểm mạch cao áp của đèn nền cũ. Máy dùng đèn nền huỳnh quang có một bộ biến áp cao áp riêng. Tấm nền LED của IDK-1108 không cần bộ này, và đấu nhầm đầu ra cao áp vào bảng mạch mới sẽ phá hỏng bộ màn hình. Bộ biến áp cũ phải được tháo bỏ hoặc cách ly hẳn.
Làm đủ bốn việc trên thì thời gian dừng máy để thay thường chỉ còn phần cơ khí. Bỏ qua chúng, một lần thay màn tưởng đơn giản có thể kéo dài nhiều ngày vì phải chờ đặt lại cáp hoặc chờ sửa bo mạch bị hỏng do đấu sai.
Những thiết bị thường thay màn sang Advantech IDK-1108
Tấm nền 8,4 inch chuẩn SVGA từng là cấu hình phổ biến của thiết bị công nghiệp giai đoạn trước, nên nhóm máy cần thay màn khá rộng. Bốn nhóm dưới đây gặp nhiều tại các nhà máy trong nước.
- Máy công cụ nhập khẩu đã qua sử dụng. Máy phay, máy tiện và máy cắt dây nhập về thường còn tốt phần cơ nhưng màn điều khiển đã mờ hoặc mất đèn nền. Phần cơ khí mặt máy đủ chỗ, và bộ điều khiển vẫn xuất tín hiệu LVDS, nên thay tấm nền là cách khôi phục rẻ nhất.
- Cân điện tử công nghiệp và trạm đóng bao. Loại thiết bị này chạy liên tục nhiều năm, giao diện chỉ vài dòng số liệu nên độ phân giải SVGA vẫn đủ. Cảm ứng điện trở phù hợp vì công nhân thao tác khi tay đeo găng hoặc dính bụi nguyên liệu.
- Máy in nhãn và máy đóng gói tự động. Bảng thao tác gắn ngay trên thân máy, hoạt động trong môi trường nhiều bụi giấy và dầu. Bề mặt cảm ứng điện trở dễ lau và không nhận nhầm khi có nước đọng, khác với lớp điện dung.
- Thiết bị đo và máy phân tích trong phòng thí nghiệm. Nhóm này chạy êm, nguồn cấp nhỏ, và mức tiêu thụ thấp của tấm nền giúp giữ nguyên bộ nguồn cũ mà không phải tính lại tổng công suất.
Điểm chung là thiết bị vẫn còn giá trị sử dụng nhiều năm và chi phí thay màn nhỏ hơn nhiều so với thay cả bộ điều khiển. Nếu bo mạch điều khiển cũng đã hỏng, bài toán chuyển thành thay cả cụm hiển thị và tính toán, khi ấy nên xem các máy tính bảng điều khiển đóng sẵn trong danh mục máy tính màn hình cảm ứng.
So sánh các phương án thay màn 8,4 inch
Giữ nguyên cỡ không phải lựa chọn duy nhất. Bảng dưới đặt bốn phương án cạnh nhau theo khối lượng công việc phát sinh, vì đó mới là phần quyết định tổng chi phí chứ không phải giá linh kiện.
| Phương án | Việc ở phần cơ khí | Việc ở bo mạch và cáp | Việc ở phần mềm | Chọn khi nào |
|---|---|---|---|---|
| Giữ cỡ, dùng IDK-1108 | Gá lại theo lỗ khoét cũ, có thể phải làm thêm miếng đệm | Đối chiếu điện áp, chế độ màu và đầu nối | Không phải sửa nếu độ phân giải trùng | Máy còn tốt, chỉ cần khôi phục để chạy tiếp |
| Lên 10,4 inch với IDK-1110R-23SVA1E | Khoét lại mặt máy, làm gá mới, kiểm lại độ kín | Đối chiếu như trên, giữ nguyên kiểu cảm ứng điện trở | Chỉnh bố cục cho khung hiển thị lớn hơn | Giao diện chật, mặt máy còn dư chỗ |
| Đổi sang cảm ứng điện dung với IDK-1112P-50XGA1 | Khoét lại mặt máy cho cỡ 12,1 inch | Đổi cách đấu bộ điều khiển cảm ứng | Viết lại thao tác nếu muốn dùng vuốt và chạm nhiều điểm | Người vận hành không đeo găng, cần thao tác nhanh |
| Thay bằng màn hình cảm ứng hoàn chỉnh | Bỏ khoang màn cũ, gắn màn có vỏ ra ngoài mặt máy | Dùng cổng hình thông thường, bỏ đường LVDS | Chỉnh theo độ phân giải của màn mới | Bo mạch cũ đã hỏng hoặc không còn xuất được LVDS |
Ba phương án đầu giữ nguyên kiến trúc cũ nên rủi ro thấp. Phương án cuối là bước chuyển hẳn, thường đi kèm việc thay cả máy tính điều khiển. Khi cần một mã cùng tỷ lệ 4:3 nhưng lớn hơn một bậc, IDK-1110R-23SVA1E giữ nguyên độ phân giải 800 x 600, nên phần mềm gần như không phải sửa. Khi muốn đổi hẳn sang thao tác kiểu điện dung, IDK-1112P-50XGA1 là mã gần nhất còn giữ tỷ lệ 4:3.
Mua Advantech IDK-1108 ở đâu
Các bộ màn hình khung hở của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này. Hệ IDK là hàng đặt theo dự án, cấu hình và thời gian giao chốt theo từng đơn, nên với việc thay màn cho máy đang chạy cần tính trước thời gian đặt hàng vào lịch dừng máy.
Khi gửi yêu cầu, nên chuẩn bị năm nội dung: ảnh chụp nhãn tấm nền cũ, kích thước vùng hiển thị và kích thước lỗ khoét trên mặt máy, số chân cùng kiểu đầu nối của cáp tín hiệu, mã bo mạch hoặc mã máy tính đang xuất tín hiệu, và cách người vận hành thao tác trên màn. Năm nội dung này đủ để xác định mã đặt hàng đầy đủ và bộ cáp đi kèm, tránh phải đặt lại lần hai. Nếu có nhiều máy cùng loại trong nhà máy, nên nêu số lượng để đặt cùng lô, vì các máy cùng đời thường dùng chung một cấu hình màn.
Để đối chiếu với hướng thay cả cụm máy tính điều khiển, xem danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa rõ nên thay màn hay thay cả máy, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm mô tả hiện trạng thiết bị.
Câu hỏi thường gặp về Advantech IDK-1108
Có thể lấy Advantech IDK-1108 thay thẳng cho tấm nền 8,4 inch đang hỏng không?
Không mặc nhiên thay được. Cần đối chiếu năm hạng mục: cỡ và tỷ lệ tấm nền, độ phân giải, chuẩn giao diện và chế độ màu, mức điện áp cấp cho tấm nền, và loại đầu nối trên cáp. Trùng cả năm thì phần lớn trường hợp thay được. Lệch một trong ba hạng mục đầu thì phải sửa cả phần mềm hoặc phải đổi bo mạch phía sau.
Máy cũ dùng đèn nền huỳnh quang, thay bằng tấm nền LED có được không?
Được về mặt hình ảnh nhưng phải bỏ hoặc thay mạch cao áp cũ. Đèn nền huỳnh quang cần bộ biến áp cao áp riêng, còn tấm nền LED nhận nguồn một chiều điện áp thấp qua bảng mạch điều khiển đã tích hợp trên bộ. Đấu nhầm đầu ra cao áp vào bảng mạch mới sẽ làm hỏng bộ màn hình ngay lần cấp điện đầu tiên.
Thay màn xong mà hình bị sai màu hoặc mất dải chuyển màu thì do đâu?
Nguyên nhân thường gặp nhất là chế độ màu của giao diện LVDS trên bo mạch không khớp với cấu hình cáp đang dùng. Bo mạch cũ có thể đang phát ở chế độ 18 bit trong khi cấu hình mới chờ 24 bit, hoặc ngược lại. Bài về mã IDK-084R-28SVI1 trên site trình bày kỹ cách chọn chế độ này.
Có nên nhân dịp thay màn để đổi luôn sang cỡ lớn hơn không?
Chỉ nên khi mặt máy còn chỗ và phần mềm chỉnh được bố cục. Đổi từ 8,4 inch lên 10,4 inch phải khoét lại mặt máy, làm lại gá và kiểm lại độ kín nếu thiết bị có yêu cầu chống bụi nước. Nếu chỉ cần khôi phục máy để chạy tiếp, giữ nguyên cỡ là phương án nhanh và rẻ nhất.
Cần chuẩn bị thông tin gì trước khi hỏi mua Advantech IDK-1108 để thay màn?
Nên chụp ảnh nhãn tấm nền cũ, đo kích thước vùng hiển thị và kích thước lỗ khoét trên mặt máy, ghi lại số chân và kiểu đầu nối của cáp tín hiệu, ghi mã bo mạch hoặc mã máy tính đang xuất tín hiệu, và nêu người vận hành có đeo găng tay hay không. Năm nội dung này đủ để xác định mã đặt hàng và bộ cáp đi kèm.
