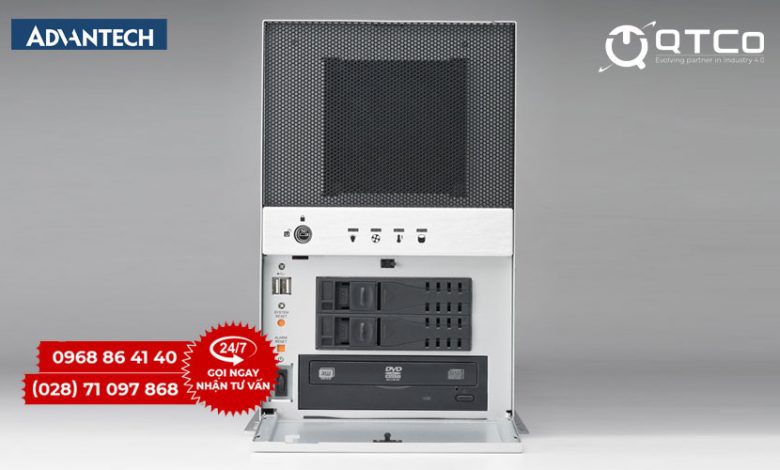

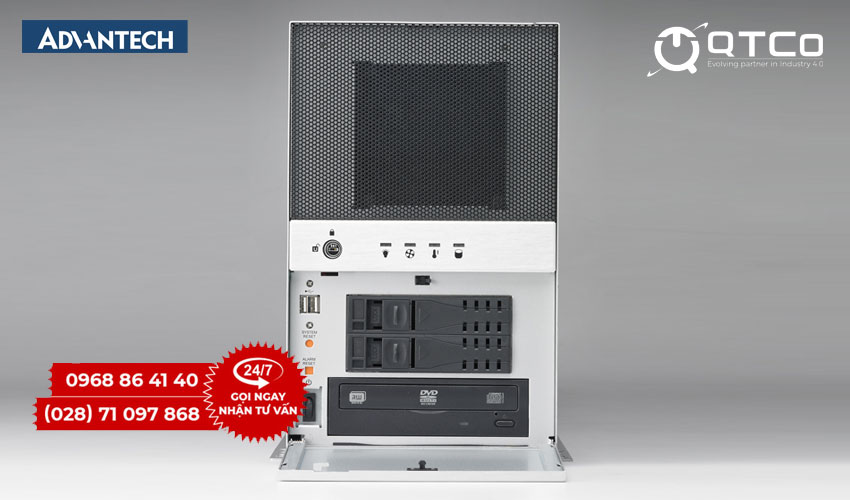

Máy tính công nghiệp IPC-7130 là bộ máy vỏ treo vách của Advantech, dùng bo mạch khổ ATX và MicroATX. Vỏ máy có bảy khe cắm, khay ổ cứng tháo nóng ở mặt trước và cửa khoá được. Phần hay gây vướng lúc thi công không nằm ở thông số mà ở chỗ đặt máy: cửa cần mở hết, bộ lọc bụi cần rút ra được, khay ổ cần đủ chỗ tháo. Bài viết trình bày bảng thông số, khoảng hở cần chừa, các vị trí lắp thực tế, so sánh với vỏ cùng nhóm và nơi đặt mua.
Thông số kỹ thuật IPC-7130
Bảng dưới lấy theo cấu hình Core i5 đang niêm yết trên trang sản phẩm của site này. Cột ghi chú tách phần thuộc vỏ máy khỏi phần thay đổi theo đơn hàng.
| Hạng mục | Nội dung theo catalog | Ghi chú |
|---|---|---|
| Vỏ máy | Vỏ bảy khe khổ ATX, không kèm bộ nguồn | Bộ nguồn là một dòng riêng trên báo giá |
| Kiểu đặt máy | Gá hai chiều, treo vách hoặc đặt mặt bàn | Phần cố định của vỏ |
| Khoang ổ đĩa | Một khoang 5,25 inch, hai khay 3,5 inch tháo nóng, một ổ 3,5 inch bên trong | Bản IPC-7130L thay bằng hai khay 3,5 inch thường |
| Cửa trước | Khoá được, chống thao tác của người không phận sự | Cần khoảng hở để mở hết cánh |
| Cảnh báo | Đèn báo lỗi hệ thống ở mặt trước | Đọc được khi máy nằm trong tủ tối |
| Quản lý hệ thống | Mô-đun tích hợp cho điều khiển quạt toàn máy và quản lý từ xa | Có trên bản IPC-7130 |
| Tiếng ồn | Quạt điều tốc theo tín hiệu PWM | Phù hợp phòng điều khiển có người trực |
| Bộ nguồn | PS8-300ATX-ZBE, 300W chuẩn 80 Plus Bronze | Theo cấu hình mẫu, đổi được khi đặt |
| Bo mạch chủ | AIMB-705G2 khổ ATX, đế LGA1151, DVI và VGA, DDR4, SATA III, USB 3.0, sáu cổng nối tiếp | Nhận vi xử lý Intel Core thế hệ thứ sáu |
| Vi xử lý | Core i5-6xxx hoặc Core i7-6xxx | Mỗi mức là một trang sản phẩm riêng |
| Bộ nhớ | 4 GB DDR4 1866/2133, thanh DIMM 288 chân | Nâng cấp theo số khe của bo mạch chủ |
| Ổ cứng | Ổ cơ 500 GB SATA 3, 3,5 inch, 7200 vòng mỗi phút | Đổi sang ổ thể rắn được khi đặt hàng |
| Bảo hành | 24 tháng theo chính sách bán hàng | Áp cho cả bộ máy đã lắp |
Chỗ đặt IPC-7130 trong tủ và trên vách
Ba bộ phận của máy đều cần thao tác từ bên ngoài: cánh cửa khoá, bộ lọc bụi ở cửa gió và khay ổ cứng tháo nóng. Nếu chỗ đặt không chừa đủ khoảng hở cho ba việc đó, máy vẫn chạy nhưng mỗi lần bảo trì phải tháo cả thùng ra khỏi giá. Bảng dưới nêu bốn khoảng hở nên ghi vào bản vẽ mặt bằng ngay từ đầu.
| Hướng | Việc cần làm ở hướng đó | Hệ quả nếu bỏ qua |
|---|---|---|
| Phía trước | Mở hết cánh cửa khoá, rút khay ổ 3,5 inch ra khỏi khoang | Phải tháo máy khỏi giá mỗi lần thay ổ |

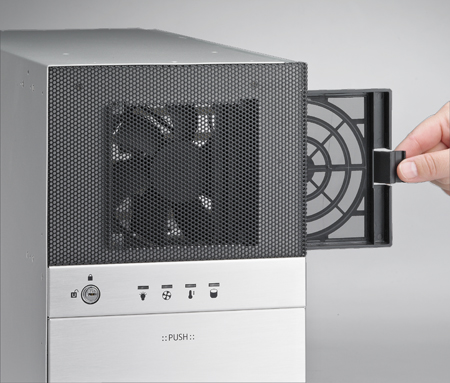

| Cửa gió | Tháo và rửa bộ lọc bụi theo chu kỳ | Lọc tắc dần, nhiệt độ trong thùng tăng, quạt chạy ở tốc độ cao liên tục |
| Phía sau | Cắm và rút cáp mạng, cáp nối tiếp, cáp màn hình | Cáp bị bẻ gập sát đầu nối, đứt ngầm sau vài tháng rung |
| Phía trên | Thoát khí nóng, tránh nguồn nhiệt đặt ngay trên máy | Khí nóng quẩn lại, nhiệt độ đầu vào của quạt cao hơn nhiệt độ phòng |
Ngoài bốn hướng trên, hai điểm nữa hay bị bỏ sót tại hiện trường. Điểm thứ nhất là độ cao treo: máy nên đặt cao hơn mức nước rửa sàn và thấp hơn tầm với của kỹ thuật viên khi đứng, vì cửa trước phải mở được bằng một tay. Điểm thứ hai là khoảng cách tới biến tần và tới máy hàn: đó là nguồn nhiễu và cũng là nguồn nhiệt, nên tách máy tính sang ngăn khác của tủ hoặc sang vách đối diện.
Với tủ có cửa kính kín, luồng gió của máy không đổi được không khí với bên ngoài. Khi đó cần quạt thông gió cho tủ hoặc chuyển sang máy không quạt. Nhóm máy không quạt của hãng nằm trong danh mục máy tính không quạt trên site.
IPC-7130 dùng cho việc gì
Dòng máy này hợp với những điểm đặt không có tủ rack nhưng vẫn cần khe cắm mở rộng và cần thay ổ cứng nhanh.
- Phòng điều khiển trạm điện và trạm bơm. Máy chạy liên tục, ổ cứng ghi dữ liệu suốt ngày. Hai khay tháo nóng cho phép thay ổ hỏng mà không dừng phần mềm giám sát.
- Trạm thu phí và bãi xe. Sáu cổng nối tiếp trên bo AIMB-705G2 đủ để nối cần chắn, đầu đọc thẻ, cân và bảng hiển thị mà không cần card mở rộng thêm.
- Trạm quan trắc thuỷ văn đặt trong nhà trạm. Máy treo lên vách để tránh ngập, cửa khoá ngăn thao tác ngoài ý muốn khi nhà trạm không có người trực thường xuyên.
- Máy chủ nhỏ cho phần mềm quản lý xưởng. Vỏ bảy khe cho phép cắm card mạng thứ hai hoặc card điều khiển ổ cứng, tuỳ bài toán lưu trữ.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu ba vỏ máy cùng kiểu treo vách và một vỏ gắn tủ rack, để thấy rõ khi nào nên rời khỏi kiểu treo vách.
| Model | Kiểu đặt | Khoang ổ đĩa | Nguồn theo cấu hình mẫu | Điểm mạnh |
|---|---|---|---|---|
| IPC-7130 | Treo vách hoặc mặt bàn | Một khoang 5,25 inch, hai khay 3,5 inch tháo nóng, một ổ trong | 300W chuẩn 80 Plus Bronze | Thay ổ khi máy đang chạy, có mô-đun quản lý hệ thống |
| IPC-7132 | Treo vách hoặc mặt bàn | Hai khoang 5,25 inch, hai khoang 3,5 inch | 300W hoặc 400W | Nhiều khoang ổ hơn, có bản chạy êm |
| IPC-5120 | Treo vách hoặc mặt bàn | Một khoang 5,25 inch, hai ổ 3,5 inch | Theo tài liệu hãng | Cổng vào ra đưa ra mặt trước, thân gọn cho bo MicroATX |
| IPC-610H | Gắn tủ rack 19 inch, cao 4U | Ba khoang 5,25 inch và một ổ 3,5 inch | Nguồn đơn hoặc nguồn kép tới 500W | Nhận tới 15 card mở rộng, hai quạt lọc ở mặt trước |
Cách chọn theo hai mốc. Mốc thứ nhất là số card mở rộng: quá bảy khe thì phải chuyển sang vỏ gắn tủ rack như IPC-610H. Mốc thứ hai là yêu cầu nguồn dự phòng: chỉ nhóm vỏ rack mới có tuỳ chọn nguồn kép. Trong nhóm treo vách, phần khác biệt còn lại giữa hai mã gần nhau được nêu ở bài so sánh IPC-7132 và IPC-7130, và đặc điểm thùng máy của mã còn lại nằm ở bài PC công nghiệp Advantech IPC-7132.
Mua máy tính công nghiệp IPC-7130 ở đâu
Trên site này, cấu hình dựng sẵn nằm ở trang máy tính công nghiệp IPC-7130 và bản IPC-7130 core i5. Nhóm vỏ cùng kiểu lắp nằm trong danh mục Desktop/Wallmount IPC. Phần thiết kế và cấu hình của dòng máy này được trình bày thêm ở bài Advantech IPC 7130.
Khi gửi yêu cầu báo giá, nên kèm bốn thông tin về chỗ đặt máy bên cạnh phần cấu hình: máy treo vách hay đặt bàn, khoảng hở thực tế phía trước, nhiệt độ đo được tại vị trí lắp, và tủ có kín hay có thông gió. Bốn thông tin đó quyết định việc chọn bản có quạt hay bản không quạt, và quyết định luôn công suất nguồn. Để đối chiếu thêm với các dòng khác của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa rõ nên chọn kiểu vỏ nào cho mặt bằng hiện có, chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về máy tính công nghiệp IPC-7130
Treo IPC-7130 lên vách cần chừa khoảng hở bao nhiêu?
Ba khoảng hở phải tính từ khi vẽ mặt bằng: phía trước đủ để mở hết cánh cửa khoá và rút khay ổ cứng ra, phía cửa gió đủ để tháo bộ lọc bụi, và phía sau đủ để rút cáp mà không bẻ gập. Nếu đặt máy trong hốc tường hoặc trong tủ kín, cần cộng thêm phần thông gió, vì luồng gió của máy đi từ cửa lọc phía trước ra phía sau.
IPC-7130 và IPC-7130L khác nhau ở chỗ nào?
Khác ở cách bố trí khoang ổ. Bản IPC-7130 có một khoang 5,25 inch, hai khay 3,5 inch tháo nóng ở mặt trước và một ổ 3,5 inch bên trong. Bản IPC-7130L thay hai khay tháo nóng bằng hai khay ổ cứng 3,5 inch thường. Chọn bản tháo nóng khi ổ phải thay lúc máy đang chạy.
IPC-7130 dùng bo mạch chủ và vi xử lý nào?
Cấu hình trong catalog dùng bo AIMB-705G2 khổ ATX cho đế LGA1151, nhận vi xử lý Intel Core thế hệ thứ sáu, có DVI và VGA, bộ nhớ DDR4, SATA III, USB 3.0 và sáu cổng nối tiếp. Vi xử lý đi kèm là Core i5-6xxx hoặc Core i7-6xxx tuỳ mã đặt hàng.
Vỏ IPC-7130 có sẵn bộ nguồn không?
Mã vỏ trong catalog là vỏ bảy khe ATX không kèm bộ nguồn, nên bộ nguồn là một dòng riêng trên báo giá. Cấu hình mẫu đi kèm bộ nguồn 300W chuẩn 80 Plus Bronze. Khi cắm thêm card mở rộng hoặc nhiều ổ cứng thì phải tính lại công suất trước khi chốt đơn.
Đặt IPC-7130 nằm ngang trên bàn có được không?
Được. Vỏ máy gá theo hai chiều nên đặt trên mặt bàn hoặc treo lên vách đều nằm trong thiết kế của hãng. Điều cần giữ là hướng luồng gió không bị chặn và cửa trước vẫn mở hết được để rút khay ổ cứng khi cần.
