Cần nói rõ ngay từ đầu: camera IPC-HDW1235C-A là sản phẩm của Dahua, không phải thiết bị Advantech. Bài này giữ nguyên chủ đề camera quan sát, nêu lại thông số theo tài liệu, rồi bàn sang phần mà trang này phân phối là máy tính xử lý hình ảnh và thiết bị lưu trữ video. Một số nơi ghi mã thành IPC-HDV1235C-A, nhưng tài liệu sản phẩm dùng ký tự W.

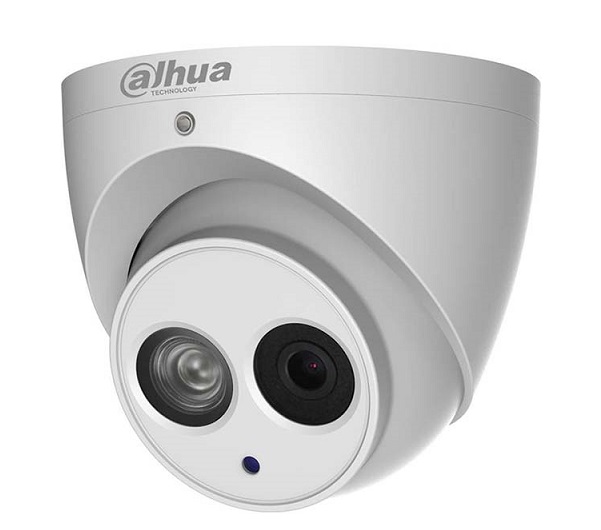

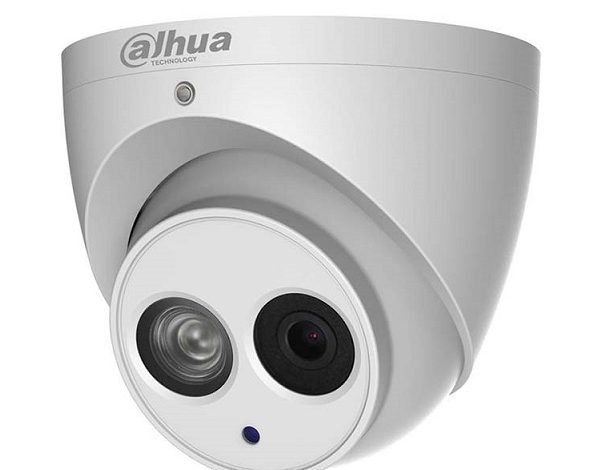

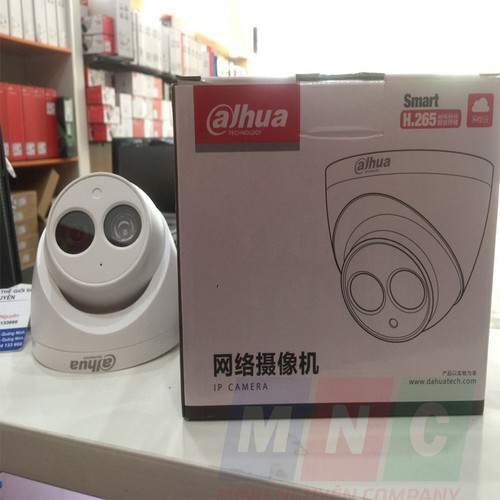

Thông số camera IPC-HDW1235C-A
Bảng dưới lấy từ tài liệu sản phẩm. Ô nào tài liệu không nêu thì bài viết ghi rõ là không nêu.
| Nhóm | Thông số |
|---|---|
| Cảm biến | CMOS 2 megapixel, khổ 1/2,7 inch |
| Đầu ra hình | 1920 x 1080 ở 25 hình mỗi giây |
| Chiếu sáng hồng ngoại | Tầm 40 m |
| Chế độ xử lý ảnh | Ngày đêm bằng bộ lọc hồng ngoại, cân bằng trắng tự động, tự động chỉnh khuếch đại, bù sáng ngược, giảm nhiễu ba chiều, dải động mở rộng dạng số |
| Nén hình | H.265 và H.264, có chế độ nén thông minh, hỗ trợ vùng quan tâm để giảm dòng bit |
| Góc điều chỉnh | Ngang 0 đến 355 độ, dọc 0 đến 75 độ, xoay ảnh 0 đến 355 độ |
| Âm thanh | Có míc tích hợp |
| Nguồn cấp | Một chiều 12 V |
| Chống nước bụi | Chuẩn IP67 |
| Dải nhiệt làm việc | Không nêu trong tài liệu tham khảo |
Hai chi tiết ảnh hưởng tới phần thiết kế hệ thống. Thứ nhất là nén H.265 kèm chế độ vùng quan tâm, nhờ đó dòng bit thấp hơn so với H.264 ở cùng mức chi tiết, và điều này kéo theo yêu cầu nhẹ hơn cho đường truyền lẫn dung lượng lưu. Thứ hai là nguồn 12 V một chiều: camera không nhận nguồn thẳng từ cổng cấp nguồn qua Ethernet, nên phải thêm bộ tách nguồn ở phía camera hoặc dùng bộ nguồn riêng đặt gần đó.
Camera đặt ở đâu và cần gì đi kèm
Ba nhóm vị trí thường gặp trong nhà máy và kho, mỗi nhóm kéo theo một danh sách vật tư khác nhau.
Cổng ra vào và sân bãi. Vỏ IP67 và tầm hồng ngoại 40 m phù hợp với vị trí ngoài trời không có đèn ban đêm. Việc phải chuẩn bị là chống sét lan truyền trên tuyến cáp mạng dài và một bộ nguồn 12 V đặt trong hộp kín gần cột.
Trong nhà xưởng. Ánh sáng trong xưởng thay đổi theo ca và theo cửa mở, nên các chế độ bù sáng ngược và dải động mở rộng có ích. Cáp mạng nên đi tách khỏi máng cáp động lực để tránh nhiễu.
Kho lạnh và khu vực ẩm. Vỏ IP67 chống được nước và bụi, nhưng tài liệu tham khảo không nêu dải nhiệt làm việc. Với kho lạnh, cần lấy con số này từ tài liệu hãng trước khi chốt vật tư, thay vì suy từ chuẩn chống nước.
Máy xử lý hình ảnh và lưu trữ video của Advantech
Phần camera là một nửa của hệ. Nửa còn lại là máy nhận luồng hình, chạy phần mềm phân tích và giữ video đủ số ngày theo yêu cầu. Bảng dưới xếp theo vai trò trong hệ.
| Thiết bị | Đặc điểm theo tài liệu sản phẩm | Việc hợp |
|---|---|---|
| AIIS-5410P | Bộ xử lý Intel Core thế hệ 6, bốn cổng Gigabit cấp nguồn qua Ethernet có tự nhận và phân loại thiết bị, theo chuẩn IEEE 802.3af và IEEE 1588, tương thích camera chuẩn GigE, nguồn 9 đến 36 VDC, dải nhiệt âm 20 đến 60 độ C khi dùng ổ SSD | Trạm xử lý hình ảnh nối trực tiếp bốn camera, cấp nguồn và truyền hình trên cùng một sợi cáp |
| ARK-2121F | Celeron J1900 bốn nhân 2,0 GHz, hai ngõ hình độc lập VGA và HDMI, 6 cổng COM, 6 cổng USB, vào ra số cách ly, nguồn 9 đến 36 VDC, dải nhiệt âm 20 đến 70 độ C khi dùng mSATA/SSD nhiệt rộng (lắp ổ cứng cơ thì chỉ 0 đến 45 độ C), có mSATA và một khay ổ 2,5 inch | Điểm gom hình đặt trong tủ hiện trường nóng hoặc có rung, cần thêm cổng nối tiếp cho thiết bị khác |
| HPC-7242 | Khung máy chủ 2U, bốn khay ổ tháo nóng cho ổ 3,5 hoặc 2,5 inch dựng RAID 5 hoặc RAID 10, hai ổ 2,5 inch bên trong, quạt thay được từ mặt trước, tùy chọn nguồn dự phòng tới 700 W | Chỗ lưu video tập trung trong phòng máy khi số camera vượt khả năng của một đầu ghi rời |
| EKI-2525PA | Năm cổng, trong đó bốn cổng cấp nguồn qua Ethernet tới 15,4 W mỗi cổng theo IEEE 802.3af, vỏ kim loại IP30, gá thanh DIN hoặc treo tường, nguồn 24 hoặc 48 VDC có dự phòng, dải nhiệt âm 10 đến 60 độ C | Cấp nguồn và mạng cho cụm camera đặt xa tủ trung tâm |
Về ổ lưu, video giám sát là tải ghi liên tục suốt ngày đêm, khác hẳn tải của máy văn phòng. Ổ dùng cho việc này nên chọn theo chỉ số lượng dữ liệu ghi được trong vòng đời chứ không chỉ theo dung lượng. Dòng ổ công nghiệp của hãng trình bày ở bài ổ nhớ công nghiệp SQFlash. Phần phân tích hình ảnh bằng máy tính nêu ở bài ứng dụng thị giác máy tính.
Ước lượng đường truyền và dung lượng lưu
Ba con số cần chốt trước khi đặt hàng phần máy: dòng bit của mỗi camera, số ngày phải giữ video, và số camera ghi cùng lúc. Cách làm gọn gồm ba bước.
- Đo dòng bit thực tế thay vì lấy con số trên tài liệu. Đặt thử một camera ở đúng vị trí sẽ lắp, để chạy một ngày rồi đọc lượng dữ liệu đã ghi. Cảnh nhiều chuyển động cho dòng bit cao hơn hẳn cảnh tĩnh, chênh lệch có thể vài lần.
- Nhân với số camera và số ngày lưu. Kết quả là dung lượng thô. Cộng thêm phần dự phòng cho cấu hình RAID và khoảng trống trống của hệ tệp trước khi chọn số ổ.
- Kiểm đường truyền tại đoạn hẹp nhất. Đoạn hẹp thường không nằm ở camera mà ở tuyến nối giữa bộ chia mạng vùng và máy ghi. Cộng dòng bit của mọi camera đi qua đoạn đó rồi so với tốc độ tuyến.
Chế độ nén thông minh và vùng quan tâm của camera giúp giảm dòng bit đáng kể, nhưng mức giảm phụ thuộc cảnh quay nên vẫn phải đo. Lấy con số quảng cáo để tính dung lượng là nguyên nhân phổ biến khiến hệ thống đầy ổ trước hạn lưu đã cam kết với bộ phận an ninh.
Chọn thiết bị cho hệ camera quan sát
Danh sách vật tư cho một hệ camera thường gồm bốn nhóm: camera và phụ kiện gá, thiết bị mạng kèm phần cấp nguồn, máy nhận và xử lý luồng hình, và phần lưu trữ. Trang này phân phối ba nhóm sau, phần camera thuộc về nhà cung cấp thiết bị an ninh.
Với cụm bốn camera trở xuống trong một khu vực, AIIS-5410P gom được cả phần cấp nguồn lẫn phần xử lý vào một máy. Với điểm gom đặt trong tủ hiện trường, ARK-2121F phù hợp hơn nhờ dải nhiệt rộng và nguồn dải rộng. Phần lưu tập trung dùng khung máy chủ công nghiệp HPC-7242, còn phần cấp nguồn cho camera ở xa dùng bộ chia mạng có cấp nguồn EKI-2525PA. Lý do chọn thiết bị mạng loại công nghiệp có ở bài vì sao nên dùng switch công nghiệp.
Yêu cầu báo giá nên nêu bốn nội dung: số camera và độ phân giải của từng nhóm, số ngày phải giữ video, khoảng cách xa nhất từ camera tới tủ mạng, và điều kiện nhiệt độ tại chỗ đặt máy. Danh mục máy tính công nghiệp của hãng liệt kê tại chuyên mục máy tính công nghiệp Advantech trên IPC247. Khi cần đối chiếu cấu hình giữa vài dòng máy, dùng công cụ chọn máy theo yêu cầu lắp đặt.
Câu hỏi thường gặp về camera IPC-HDW1235C-A
IPC-HDW1235C-A là camera của hãng nào?
Đây là camera quan sát của Dahua, không phải sản phẩm Advantech. Bài viết giữ nguyên chủ đề camera quan sát và bổ sung phần máy tính xử lý hình ảnh cùng phần lưu trữ video, vì hai phần đó thuộc nhóm thiết bị mà trang này phân phối.
Camera này có độ phân giải và tầm hồng ngoại bao nhiêu?
Cảm biến CMOS 2 megapixel khổ 1/2,7 inch, đầu ra 1920 x 1080 ở 25 hình mỗi giây, tầm chiếu hồng ngoại 40 m. Camera có các chế độ ngày đêm bằng bộ lọc hồng ngoại, cân bằng trắng tự động, bù sáng và giảm nhiễu ba chiều.
Cấp nguồn cho camera bằng cách nào?
Bài gốc nêu camera dùng nguồn một chiều 12 V và đạt chuẩn chống nước bụi IP67. Muốn cấp nguồn qua chính cáp mạng thì phải thêm bộ tách nguồn ở phía camera hoặc chọn bản camera có hỗ trợ cấp nguồn qua Ethernet, chứ không cắm thẳng vào cổng PoE của bộ chia mạng.
Máy tính nào xử lý được luồng hình từ nhiều camera?
Với cụm camera nối trực tiếp, AIIS-5410P có bốn cổng Gigabit hỗ trợ cấp nguồn qua Ethernet và tương thích camera chuẩn GigE. Với điểm gom hình đặt trong tủ hiện trường nóng và rung, ARK-2121F làm việc trong dải âm 20 đến 70 độ C khi dùng mSATA/SSD nhiệt rộng (lắp ổ cứng cơ thì chỉ 0 đến 45 độ C) và nhận nguồn 9 đến 36 VDC.
Lưu video tập trung thì dùng thiết bị gì?
Khung máy chủ công nghiệp HPC-7242 dạng 2U có bốn khay ổ tháo nóng cho ổ 3,5 hoặc 2,5 inch, dựng được RAID 5 hoặc RAID 10, thêm hai ổ 2,5 inch bên trong và tùy chọn nguồn dự phòng. Đây là chỗ đặt phần lưu video khi số camera vượt quá khả năng của một đầu ghi rời.
