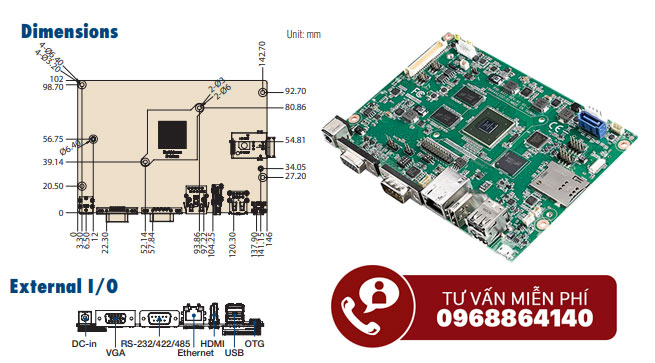

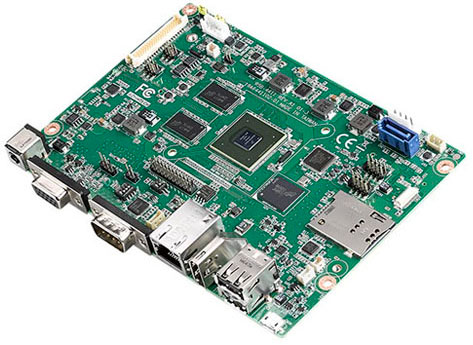

RSB-4410 và RSB-4411 là hai bo mạch đơn khổ 3,5 inch cùng dòng, cùng nền NXP i.MX6 kiến trúc ARM Cortex-A9, nên rất hay bị chọn nhầm cho nhau. Bài này làm một việc: so sánh RSB-4410 và RSB-4411 theo cổng và nền xử lý, rồi nói rõ bo nào hợp máy nào. Thông số đầy đủ của bo đàn anh nằm ở bài bảng thông số đầy đủ bo mạch đơn RSB-4410, nên ở đây không lặp lại; phần thông số của RSB-4411 được đưa thẳng vào bảng so sánh bên dưới.
So sánh RSB-4410 và RSB-4411 theo từng hạng mục
Trục so sánh của nhóm bo mạch đơn là cỡ bo và bộ cổng. Hai bo dưới đây trùng nhau về cỡ bo, nên toàn bộ khác biệt dồn vào cột cổng và cột nền xử lý.
| Hạng mục | RSB-4410 | RSB-4411 |
|---|---|---|
| Khổ bo | Giống nhau: bo mạch đơn 3,5 inch | |
| Vi xử lý | NXP i.MX6 hai nhân, ARM Cortex-A9 | NXP i.MX6 hai nhân hoặc bốn nhân, ARM Cortex-A9, 1,0 GHz |
| Bộ nhớ | DDR3 1066 MHz, 1 GB hoặc 2 GB tuỳ mã | DDR3 1 GB hàn trên bo |
| Lưu trữ tích hợp | Giống nhau: eMMC NAND 4 GB cho hệ điều hành | |
| Ngõ hiển thị | Giống nhau: 1 HDMI và 1 VGA ở 1920 x 1080, 60 Hz | |
| Kênh LVDS | Kênh đơn 18 hoặc 24 bit | Kênh đôi 18 hoặc 24 bit |
| Xử lý video | Giải mã và mã hoá theo các chuẩn MPEG-4, H.264, H.263, MJPEG | Có thêm khả năng ghi video Full HD 1080p |
| Cổng nối tiếp | Giống nhau: 3 cổng UART | |
| Chân vào ra số và bus tín hiệu | Theo tài liệu hãng | 20 chân vào ra số, 1 SPI, 2 I2C |
| Cổng USB | 1 cổng USB loại A và 2 đầu cắm chân cắm, tổng 3 cổng USB 2.0 | 5 cổng USB 2.0 |
| Mạng có dây | Giống nhau: 1 cổng Gigabit Ethernet | |
| Khe không dây | 1 khe Mini PCIe kèm khe SIM, dùng cho mô-đun mạng di động | 1 khe M.2 cho Wi-Fi và Bluetooth, 1 khe Mini PCIe cho Wi-Fi hoặc mạng di động |
| Khe thẻ nhớ | 1 khe thẻ SD | Theo tài liệu hãng |
| Tiêu thụ điện | Tối đa 2,3 W | Theo tài liệu hãng, thiết kế điện năng thấp |
| Hệ điều hành | Giống nhau: Linux và Android theo gói hỗ trợ bo mạch của hãng | |
Đọc bảng theo ba nhóm dòng. Nhóm giống nhau gồm khổ bo, ổ lưu trữ, ngõ HDMI và VGA, số cổng nối tiếp và hệ điều hành, tức phần lớn khối lượng thiết kế phần mềm dùng lại được. Nhóm khác nhau gồm kênh LVDS, số chân vào ra số, số cổng USB và cách lắp mô-đun không dây, tức toàn bộ phần đấu nối phải làm lại. Nhóm còn lại ghi theo tài liệu hãng vì hai bo công bố khác mức chi tiết, phải đối chiếu tài liệu theo mã đặt hàng đầy đủ trước khi chốt.
Hai nhân và bốn nhân khác nhau ra sao trong thực tế
Tài liệu ghi RSB-4411 có tuỳ chọn vi xử lý bốn nhân, còn RSB-4410 dừng ở hai nhân. Khác biệt này chỉ đáng tiền trong một số trường hợp cụ thể.
- Đáng chọn bốn nhân khi phần mềm chạy nhiều việc song song thật sự: một luồng dựng giao diện đồ hoạ, một luồng thu và ghi video, một luồng đọc dữ liệu từ cổng nối tiếp. Khả năng ghi video Full HD 1080p mà tài liệu nêu cho RSB-4411 chỉ có ý nghĩa khi máy còn dư sức tính toán để làm việc khác cùng lúc.
- Chưa cần bốn nhân khi thiết bị chỉ thu thập dữ liệu, quy đổi rồi gửi đi, kèm một giao diện vận hành tĩnh. Thêm nhân xử lý làm tăng nhiệt trong khoang kín và tăng ngân sách nguồn, hai thứ khó sửa sau khi đã chốt vỏ.
- Cách quyết định. Chạy thử phần mềm trên bản hai nhân trước và đo mức chiếm dụng khi tải cao nhất. Nếu còn biên dự trữ hợp lý thì giữ bản hai nhân. Nếu chạm trần thì mới chuyển, và chuyển sớm để kịp tính lại phần nhiệt.
Chọn bo nào cho máy nào
Bốn nhóm máy dưới đây phản ánh cách hai bo được dùng khác nhau trong thực tế.
- Bảng điều khiển màn cỡ vừa, đặt cố định trong nhà xưởng. Chọn RSB-4410. Kênh LVDS đơn đủ cho tấm màn phổ thông, ngân sách 2,3 W giữ khoang máy mát, và một khe mini-PCIe kèm khe SIM đã đủ cho đường truyền dự phòng.
- Máy có màn lớn hoặc độ phân giải cao. Chọn RSB-4411 vì LVDS kênh đôi chia dữ liệu ảnh thành hai đường song song, đưa được tấm màn vượt mức mà kênh đơn phục vụ nổi.
- Máy điều khiển nhiều cơ cấu chấp hành. Chọn RSB-4411. Hai mươi chân vào ra số cùng SPI và I2C cho phép điều khiển khoá, đèn báo, cảm biến cửa và các mạch phụ trợ mà không cần bảng mạch điều khiển rời. Đây là điểm tách hẳn hai bo.
- Máy cần vừa Wi-Fi vừa mạng di động. Chọn RSB-4411 vì có cả khe M.2 lẫn khe mini-PCIe nên lắp được đồng thời hai mô-đun. Nếu chỉ cần một đường không dây, RSB-4410 tiết kiệm hơn.
Nâng thiết kế từ RSB-4410 lên RSB-4411 phải sửa gì
Nhiều dự án bắt đầu bằng RSB-4410 rồi phát hiện thiếu chân vào ra hoặc thiếu đường hiển thị. Chuyển sang bo còn lại không phải là thay tấm bo rồi chạy tiếp, vì bốn hạng mục dưới đây đều đổi.
- Bộ cáp LVDS. Kênh đơn và kênh đôi khác nhau về số cặp tín hiệu, nên cáp và bảng mạch đèn nền phải làm lại theo tấm màn mới.
- Bản vẽ khoét mặt vỏ. Số cổng USB tăng từ ba lên năm, và vị trí đầu nối trên bo cũng khác, nên mặt vỏ phải vẽ lại chứ không sửa cục bộ.
- Ngân sách nguồn và nhiệt. Thêm mô-đun không dây thứ hai và có thể thêm nhân xử lý nghĩa là công suất tiêu thụ tăng. Phải đo lại nhiệt trong vỏ khi chạy tải đầy, không suy từ số liệu cũ.
- Bản ảnh hệ điều hành. Hai bo cùng họ i.MX6 nên mã nguồn ứng dụng dùng lại được, nhưng gói hỗ trợ bo mạch, phần khai báo thiết bị và cấu hình hiển thị khác nhau. Phải dựng bản ảnh riêng và chạy lại toàn bộ danh sách cổng.
Nếu việc đổi bo đã kéo theo thay vỏ và thay màn, nên xem lại cả nhóm bo trước khi quyết định. Bản đồ toàn bộ dòng bo mạch đơn RSB, xếp theo nền xử lý và cỡ bo, nằm ở bài bo mạch đơn RSB-4221 và bản đồ dòng RSB. Khi thiết bị nghiêng hẳn về đấu dây xuống hiện trường, hướng đáng cân nhắc là gói cổng cách ly trong bài bo mạch đơn RSB-4220 và cổng vào ra cách ly.
Mua Advantech RSB-4411 ở đâu
RSB-4411 không nằm trong nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn máy đã đóng vỏ kèm màn cảm ứng nằm trong danh mục máy tính màn hình cảm ứng.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: chọn bản hai nhân hay bốn nhân, kích thước cùng độ phân giải tấm màn định ghép qua LVDS, số chân vào ra số thật sự dùng, số mô-đun không dây định lắp, và sản lượng dự kiến theo năm. Nếu đang phân vân giữa hai mã, nêu luôn cả hai để đối chiếu thời gian giao.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so nhanh phương án máy hộp đã có vỏ và nguồn thay cho bo trần, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về RSB-4410 và RSB-4411
RSB-4411 khác RSB-4410 ở những điểm nào?
Bốn điểm chính. RSB-4411 có LVDS kênh đôi thay vì kênh đơn, có 20 chân vào ra số cùng 1 SPI và 2 I2C, có 5 cổng USB 2.0 thay vì 3, và có cả khe M.2 lẫn khe mini-PCIe nên lắp được đồng thời hai mô-đun không dây. Tài liệu cũng ghi tuỳ chọn vi xử lý bốn nhân cho RSB-4411.
Vi xử lý bốn nhân trên RSB-4411 có cần thiết không?
Chỉ cần khi phần mềm thật sự chạy nhiều luồng song song, ví dụ vừa dựng giao diện đồ hoạ vừa thu và ghi video. Với phần mềm thu thập dữ liệu và giao diện vận hành thông thường, bản hai nhân đã đủ và có lợi hơn về nhiệt cùng điện năng.
LVDS kênh đôi trên RSB-4411 để làm gì?
Kênh đôi chia dữ liệu ảnh thành hai đường song song nên đưa được tấm màn lớn hơn và độ phân giải cao hơn so với kênh đơn. Khi tấm màn dự kiến chỉ ở mức phổ thông, kênh đơn của RSB-4410 là đủ và cáp cũng đơn giản hơn.
Nâng thiết kế từ RSB-4410 lên RSB-4411 phải sửa gì?
Phải xem lại bốn thứ: bộ cáp LVDS vì đổi từ kênh đơn sang kênh đôi, bản vẽ khoét mặt vỏ vì thêm cổng USB, ngân sách nguồn vì thêm mô-đun không dây và có thể thêm nhân xử lý, và vị trí ăng-ten trên vỏ vì lắp được đồng thời hai mô-đun.
Hai bo có chạy chung một bản ảnh hệ điều hành không?
Không nên coi là chạy chung. Hai bo cùng họ i.MX6 nên phần lớn mã nguồn ứng dụng dùng lại được, nhưng gói hỗ trợ bo mạch, phần khai báo thiết bị và cấu hình hiển thị khác nhau. Phải dựng bản ảnh riêng cho từng mã và thử lại toàn bộ cổng.
