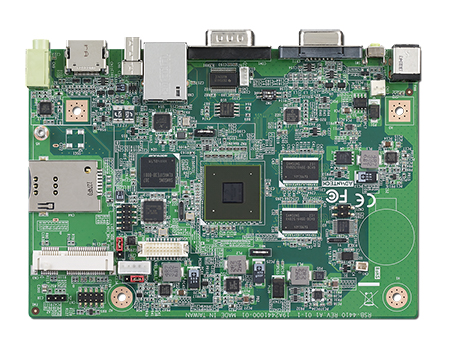

Advantech RSB-4410 là bo mạch đơn khổ 3,5 inch nền NXP i.MX6 hai nhân, kiến trúc ARM Cortex-A9. Đây là tấm bo trần dành cho đơn vị chế tạo thiết bị, không phải máy tính bảng cầm tay: bo đã có đủ vi xử lý, bộ nhớ, ổ eMMC và đầu nối, còn vỏ máy, bộ nguồn và tấm màn hình phải tính riêng. Điểm nhận dạng của mã này là ba đường hiển thị gồm HDMI, VGA và LVDS nằm trên cùng một bo có mức tiêu thụ tối đa chỉ 2,3 W, cùng cặp khe mini-PCIe và SIM cho mạng di động.
Thông số kỹ thuật Advantech RSB-4410
Bảng dưới gom các thông số ghi trong tài liệu của bo mạch. Dung lượng bộ nhớ và một vài hạng mục thay đổi theo mã đặt hàng đầy đủ, nên phải đối chiếu tài liệu hãng trước khi chốt cấu hình.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Bo mạch đơn khổ 3,5 inch, làm khối tính toán bên trong thiết bị |
| Kích thước | 146 x 102 x 20 mm |
| Vi xử lý | NXP i.MX6 hai nhân, kiến trúc ARM Cortex-A9 |
| Bộ nhớ | DDR3 1066 MHz hàn trên bo mạch, dung lượng 1 GB hoặc 2 GB tuỳ mã |
| Lưu trữ tích hợp | eMMC NAND 4 GB cho hệ điều hành; vùng flash riêng cho bộ tải khởi động của hãng |
| Hiển thị | 1 HDMI 1920 x 1080 ở 60 Hz; 1 VGA 1920 x 1080 ở 60 Hz; LVDS kênh đơn 18 hoặc 24 bit |
| Đồ hoạ | Khối xử lý ảnh tích hợp, OpenGL ES 2.0 cho đồ hoạ ba chiều, BitBlt cho đồ hoạ hai chiều |
| Video | Giải mã MPEG-4 ASP, H.264 HP, H.263; mã hoá MPEG-4 SP, H.264 BP, H.263, MJPEG BP |
| Mạng | 1 cổng Ethernet 10/100/1000 Mbps |
| Cổng USB | 1 cổng USB loại A và 2 đầu cắm chân cắm USB |
| Cổng nối tiếp | 3 cổng UART |
| Khe mở rộng | 1 khe Mini PCIe, 1 khe thẻ SD, 1 khe SIM |
| Nguồn cấp | 12 V một chiều, cấp qua đầu nối trên bo mạch |
| Tiêu thụ điện | Tối đa 2,3 W |
| Điều kiện làm việc | 0 đến 60 độ C; bản dải rộng âm 40 đến 85 độ C; độ ẩm 5 đến 95 phần trăm không ngưng tụ |
| Hệ điều hành | Linux và Android, theo gói hỗ trợ bo mạch của hãng |
Bản đồ toàn bộ dòng bo mạch đơn RSB, xếp theo nền xử lý và cỡ bo kèm cột chọn khi nào, nằm ở bài bo mạch đơn RSB-4221 và bản đồ dòng RSB. Bài này chỉ đi sâu vào một mã.
Ba ngõ hiển thị trên một bo 2,3 W dùng thế nào
Đặt ba đường hiển thị khác loại lên một bo tiêu thụ chưa tới ba oát là điểm khiến RSB-4410 khác hẳn các bo cùng khổ. Ba cách khai thác thường gặp:
- Một màn chính gắn trong máy, một ngõ để bảo trì. Tấm màn của thiết bị nối bằng LVDS và nằm cố định sau mặt vỏ. Ngõ HDMI hoặc VGA để trống, chỉ dùng khi kỹ thuật viên mang màn hình rời tới kiểm tra. Cách này khỏi phải tháo vỏ mỗi lần cần nhìn màn hình gốc.
- Hai màn cho hai nhóm người xem. Một màn quay về phía người vận hành, một màn quay ra ngoài cho khách hoặc cho tổ kiểm tra. Số màn hiển thị đồng thời và các tổ hợp cho phép phải đối chiếu tài liệu hãng theo mã đặt hàng.
- Giữ ngõ VGA cho thiết bị cũ. Nhiều màn hình công nghiệp đang lắp trong nhà máy chỉ có đầu vào VGA. Có sẵn ngõ VGA trên bo nghĩa là thay được khối tính toán mà không phải thay luôn màn hình, điều đáng kể khi màn đã gắn trong tủ và có mặt kính cắt sẵn.
Ngân sách 2,3 W kéo theo ba hệ quả về phần cơ khí. Toàn bộ công suất đó biến thành nhiệt trong khoang kín, và với chưa tới ba oát thì một vỏ kim loại cỡ vừa tản đủ qua thành vỏ, không cần khe thông gió. Không khe nghĩa là không bụi, không côn trùng. Bo nhận thẳng 12 V một chiều nên tủ đã có nguồn 12 V dùng ngay được, còn thiết bị chạy ắc quy dự phòng thì cầm cự lâu hơn hẳn so với máy tính công nghiệp thông thường. Với phần mềm dựng ảnh nặng hoặc cơ sở dữ liệu tại chỗ, phải chuyển sang nhóm máy trong danh mục PC không quạt mạnh mẽ.
Ghép RSB-4410 với gì
Bo mạch đơn là linh kiện, nên bốn hạng mục dưới đây phải đặt cùng lúc với bo. Bỏ sót hạng mục nào cũng làm chậm tiến độ đúng bằng thời gian đặt lại hàng.
- Tấm màn hình và cáp LVDS. Ngõ LVDS kênh đơn 18 hoặc 24 bit chốt loại tấm màn ghép được. Tấm màn, cáp LVDS và bảng mạch đèn nền phải đặt cùng lúc, vì ba thứ này phải khớp chân cắm với nhau.
- Bộ nguồn 12 V. Bo nhận một mức 12 V một chiều. Tủ có sẵn nguồn 24 V chỉ cần thêm bộ hạ áp cỡ nhỏ. Vẫn phải tính dòng khởi động và chọn tiết diện dây theo chiều dài thực.
- Mô-đun mạng di động và ăng-ten. Khe mini-PCIe đi cùng khe SIM để lắp mô-đun mạng di động. Vị trí ăng-ten trên vỏ phải quyết định trước khi làm khuôn, vì sửa sau rất tốn.
- Vỏ máy và khung gá. Kích thước 146 x 102 x 20 mm là căn cứ dựng khung. Cần lưu ý ba đầu nối hiển thị nằm ở các vị trí khác nhau trên bo, nên bản vẽ khoét mặt vỏ phải lấy theo bản vẽ cơ khí của bo chứ không ước lượng.
Advantech RSB-4410 dùng cho việc gì
Lớp vi xử lý ARM Cortex-A9 hai nhân cùng khối giải mã video đặt mã này vào nhóm thiết bị hiển thị và điều khiển gọn nhẹ. Bốn chỗ dùng dưới đây khai thác đúng thế mạnh về hiển thị và điện năng.
- Bảng điều khiển gắn trên máy. Tấm màn nối bằng LVDS chạy giao diện vận hành cho một cụm máy, ba cổng nối tiếp đọc bộ điều khiển và cảm biến trong cùng khung máy.
- Bảng thông tin và màn hiển thị nhỏ. Khối giải mã video phát nội dung ra HDMI mà không dồn tải lên vi xử lý, nên phần mềm điều khiển vẫn chạy đều khi màn đang phát.
- Trạm đo đặt xa, gửi số liệu qua mạng di động. Cặp khe mini-PCIe và SIM cho phép thiết bị gửi dữ liệu ở nơi không kéo được dây mạng, còn mức 2,3 W giữ cho tấm pin và ắc quy nhỏ vẫn đủ. Vai trò của lớp thiết bị này trong nhà máy được mô tả ở bài ứng dụng IoT trong quản lý năng lượng nhà máy.
- Máy tra cứu và quầy tự phục vụ. Android chạy giao diện cảm ứng dạng ứng dụng, ổ eMMC hàn sẵn giảm số điểm hỏng so với máy dùng ổ cắm rời, và thiết bị chạy liên tục nhiều năm không cần bảo trì thường xuyên.
So sánh RSB-4410 với các bo cùng dòng theo ngõ hiển thị
Trục so sánh ở đây là đường ra hình ảnh và ngân sách điện, vì đó là hai thứ quyết định thiết bị có màn hình dùng bo nào. Bảng dưới giữ nguyên nhóm bo mạch đơn nền ARM và chỉ đổi gói hiển thị.
| Mã bo | Ngõ hiển thị | Kênh LVDS | Tiêu thụ điện | Chọn khi nào |
|---|---|---|---|---|
| RSB-4410 | 1 HDMI, 1 VGA, 1 LVDS | Kênh đơn 18 hoặc 24 bit | Tối đa 2,3 W | Cần giữ ngõ VGA cho màn hình cũ, ngân sách điện rất chặt |
| RSB-4411 | 1 HDMI, 1 VGA, 1 LVDS | Kênh đôi 18 hoặc 24 bit | Theo tài liệu hãng | Cần tấm màn lớn hơn và nhiều chân vào ra số |
| RSB-3430 | 1 HDMI, 1 LVDS | Kênh đôi 18 hoặc 24 bit | Tối đa 4,05 W | Khoang lắp rất hẹp, chỉ cần một đường hiển thị số |
| RSB-4710 | 2 HDMI, 1 eDP, 1 LVDS | Kênh đôi | Theo tài liệu hãng | Nhiều màn hình cùng lúc, cần giải mã 4K và đầu vào camera |
Hai bo RSB-4410 và RSB-4411 nằm cùng dòng và dễ bị chọn nhầm cho nhau. Khác biệt từng hạng mục cùng cách chọn bo cho từng loại máy đã trình bày ở bài so sánh RSB-4410 và RSB-4411 theo cổng và nền xử lý. Khi khoang lắp hẹp hơn khổ 3,5 inch, hướng thay thế là bo 2,5 inch trong bài bo mạch đơn 2,5 inch RSB-3430 và ngân sách điện năng.
Mua Advantech RSB-4410 ở đâu
RSB-4410 không nằm trong nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy đã đóng vỏ sẵn nằm trong danh mục máy tính không quạt.
Khi gửi yêu cầu báo giá, năm thông tin nên nêu trước: mã đặt hàng đầy đủ nếu đã có, dung lượng bộ nhớ cần dùng, loại tấm màn và độ phân giải định ghép qua LVDS, có dùng mạng di động hay không, và sản lượng dự kiến theo năm. Nếu thiết bị lắp ngoài trời, nêu rõ nhiệt độ cao nhất tại vị trí lắp để đối chiếu bản dải nhiệt rộng.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so nhanh phương án máy hộp đã có vỏ và nguồn thay cho bo trần, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về Advantech RSB-4410
Advantech RSB-4410 là loại thiết bị gì?
RSB-4410 là bo mạch đơn khổ 3,5 inch, kích thước 146 x 102 x 20 mm, chạy vi xử lý NXP i.MX6 hai nhân kiến trúc ARM Cortex-A9. Đây là linh kiện dành cho đơn vị chế tạo thiết bị: bo đã có sẵn đầu nối và chạy được khi cấp nguồn, nhưng vỏ máy, bộ nguồn và tấm màn hình phải tính riêng.
Mức tiêu thụ 2,3 W của RSB-4410 nói lên điều gì?
Đó là công suất tối đa theo tài liệu, tức mức để tính phần cấp nguồn và tản nhiệt. Với chưa tới ba oát, bo mạch chạy không quạt trong khoang kín, dùng được bộ đổi nguồn nhỏ và cầm cự được lâu khi chạy bằng ắc quy dự phòng.
RSB-4410 đưa ra được mấy ngõ hiển thị cùng lúc?
Tài liệu ghi ba đường: một HDMI 1920 x 1080 ở 60 Hz, một VGA 1920 x 1080 ở 60 Hz và một LVDS kênh đơn 18 hoặc 24 bit. Số màn hình hiển thị đồng thời và các tổ hợp cho phép phải đối chiếu tài liệu hãng theo mã đặt hàng, vì phụ thuộc cấu hình khối xử lý ảnh.
Khe SIM trên bo mạch dùng để làm gì?
Khe SIM đi cùng khe mini-PCIe để lắp mô-đun mạng di động, giúp thiết bị gửi dữ liệu về máy chủ ở nơi không kéo được dây mạng. Ăng-ten và vị trí đặt ăng-ten trên vỏ phải quyết định sớm vì ảnh hưởng tới khuôn vỏ.
RSB-4410 chạy hệ điều hành nào?
Tài liệu ghi Linux và Android, theo gói hỗ trợ bo mạch của hãng. Linux hợp với thiết bị chạy nền, không có người thao tác trực tiếp. Android hợp với thiết bị có màn cảm ứng và giao diện dạng ứng dụng, vì phần khung giao diện đã có sẵn.
