Advantech IPC-220: máy tính công nghiệp thân gọn

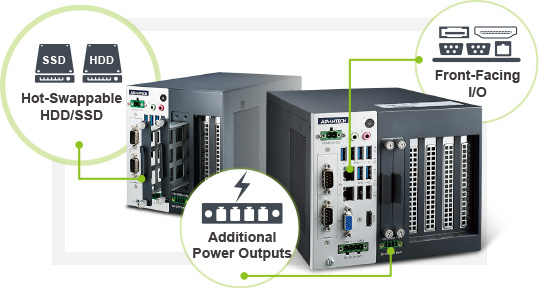

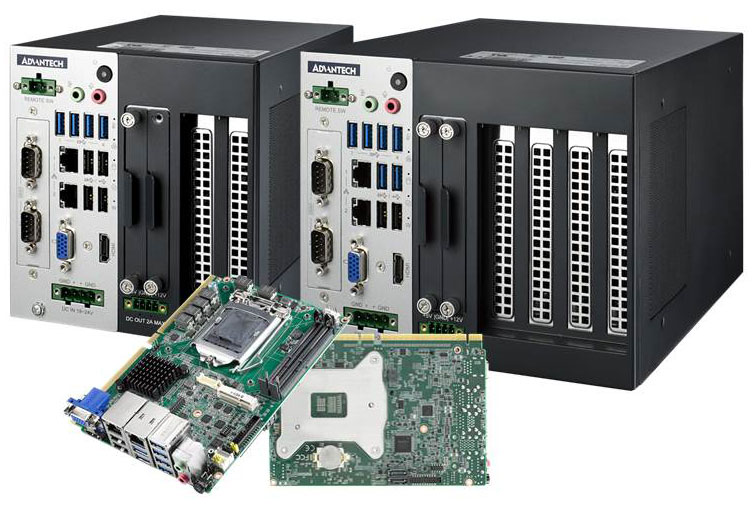

Advantech IPC-220 là máy tính công nghiệp thân gọn, dựng trên khung vỏ thiết kế cho bo mạch nền PCE-2029 và PCE-2129. Máy nhận bộ xử lý Intel Core i thế hệ 6 và 7 trên socket LGA1151 với chipset Intel Q170 hoặc H110, có 6 cổng USB 3.0, 4 cổng nối tiếp, hai khay ổ 2,5 inch cùng một khe mSATA, nhận nguồn 19 đến 24 V và lắp thêm được mô-đun i-Door. Bài viết trình bày thông số, cách dùng mô-đun i-Door, các vị trí lắp đặt và nơi đặt mua.

Thông số kỹ thuật Advantech IPC-220

Bảng dưới đây tổng hợp các thông số chắc chắn của dòng máy này. Bộ xử lý, bộ nhớ và ổ lưu trữ lắp theo từng đơn hàng, ô nào hãng không công bố cho mọi cấu hình thì ghi theo tài liệu hãng.

Điểm cần đọc kỹ đầu tiên là dòng bo mạch tương thích. IPC-220 là khung vỏ đi cùng một họ bo mạch cụ thể, không phải thân máy nhận mọi bo mạch chủ khổ phổ thông. Khi đặt hàng, mã bo mạch nền và mã thân máy phải khớp nhau, nếu không thì vị trí bắt vít và tấm chắn cổng phía sau sẽ không trùng.

Điểm thứ hai là hai khay ổ 2,5 inch đi cùng một khe mSATA. Cách bố trí này cho phép đặt hệ điều hành trên ổ mSATA và để hai khay ổ dành riêng cho dữ liệu ghi liên tục. Khi ổ dữ liệu hết tuổi thọ ghi, chỉ cần thay ổ đó mà không phải cài lại hệ thống.

Mô-đun i-Door: thêm cổng mà không chiếm khe PCI

Cách mở rộng quen thuộc của máy tính công nghiệp là cắm card vào khe PCI hoặc PCIe. Với thân máy gọn, số khe rất ít, nên Advantech đưa ra hướng khác là mô-đun i-Door. Bốn điểm dưới đây là những gì cần biết khi tính phương án cho IPC-220.

Mỗi mô-đun mang một nhóm cổng. Thay vì một card đa dụng, i-Door chia theo nhóm việc: nhóm cổng vào ra số có cách ly, nhóm cổng truyền thông công nghiệp, nhóm mô-đun mạng di động và mạng không dây, nhóm cổng lưu trữ. Trạm cần gì thì lắp đúng nhóm đó, không phải mua thừa cổng.

Khoang lắp nằm riêng. Mô-đun đặt trong khoang riêng có nắp mở từ bên ngoài, nên việc bổ sung hoặc thay mô-đun không phải tháo nắp máy và không phải rút bo mạch nền. Với trạm đang chạy, thời gian dừng ngắn hơn nhiều so với thao tác cắm card vào khe bên trong.

Cách ly tín hiệu nằm sẵn trên mô-đun. Nhóm cổng vào ra số của i-Door có bản kèm cách ly, nghĩa là phần điện của thiết bị ngoài tách khỏi phần điện của máy. Đây là chi tiết quan trọng khi trạm đọc tín hiệu từ thiết bị nằm ở tủ khác hoặc ở khoảng cách xa, nơi chênh lệch điện thế đất có thể làm hỏng cổng.

Vẫn nên chừa khe chuẩn cho card đặc thù. Không phải chức năng nào cũng có mô-đun i-Door tương ứng. Card thu nhận ảnh, card đếm xung tốc độ cao và card giao tiếp của hãng thứ ba vẫn cần khe chuẩn. Khi lập cấu hình, nên chốt danh sách card đặc thù trước rồi mới tính phần còn lại bằng i-Door.

Cách mở rộng bằng mô-đun này xuất hiện trên nhiều dòng máy hộp của hãng, không riêng IPC-220. Một mã thân gọn khác của Advantech được trình bày trong bài Advantech IPC-100.

Advantech IPC-220 dùng cho việc gì

Bốn tình huống dưới đây là các vị trí lắp đặt thường gặp của dòng máy này.

• Trạm thu phí và làn kiểm soát phương tiện. Máy nhận tín hiệu từ đầu đọc thẻ, cảm biến vòng từ và camera, điều khiển barie. Bốn cổng nối tiếp và sáu cổng USB 3.0 đủ cho cụm thiết bị của một làn mà không phải gắn thêm bộ chia.
• Trạm giám sát giao thông ngoài trời. Máy đặt trong tủ ven đường, nhận nguồn 24 V có sẵn trong tủ, dùng mô-đun mạng di động của i-Door để gửi dữ liệu về trung tâm. Đèn báo đa năng ở mặt máy giúp nhân viên đi tuần đọc nhanh trạng thái mà không cần mở máy tính xách tay.
• Trạm gom số liệu trong xưởng sản xuất. Máy đặt trong tủ điều khiển, đọc số liệu từ các bộ điều khiển qua cổng nối tiếp rồi đẩy về hệ thống quản lý sản xuất. Hai khay ổ cho phép tách dữ liệu ghi liên tục khỏi phần hệ điều hành.
• Máy chạy phần mềm vận hành tại phòng trực. Máy nối tới nhiều màn hình, hiển thị sơ đồ công nghệ, biểu đồ và hình ảnh camera. Bộ xử lý Intel Core i thế hệ 6 và 7 đủ cho phần mềm giám sát có đồ hoạ.

So sánh với các dòng cùng nhóm

Bảng dưới đây đối chiếu IPC-220 với ba dòng máy hộp khác của Advantech đang có trên site, theo bốn tiêu chí hay quyết định lựa chọn. Ô nào hãng không công bố cho mọi mã đặt hàng thì ghi theo tài liệu hãng.

Cách chọn theo bài toán như sau. Nếu trạm cần bốn cổng mạng và bốn cổng nối tiếp trong một thân không quạt, chọn UNO-2484G. Nếu phần mềm cần nhiều bộ nhớ và cần ba màn hình độc lập, chọn ARK-3520L. Nếu trạm chỉ gom vài tín hiệu và cần thân máy nhỏ nhất, chọn UNO-2271G. IPC-220 hợp nhất với trạm cần bộ xử lý socket thay được, nhiều cổng USB 3.0 và hai khay ổ tách riêng dữ liệu.

Mua Advantech IPC-220 ở đâu

Trên site này, nhóm máy tính công nghiệp thân gọn nằm trong danh mục tổng máy tính công nghiệp IPC, còn các máy hộp cấu hình cao nằm trong danh mục PC không quạt mạnh mẽ. Mỗi mã có trang thông số riêng kèm ảnh cổng thực tế.

Khi gửi yêu cầu báo giá, nên nêu sáu thông tin: mã bo mạch nền là PCE-2029 hay PCE-2129, mã bộ xử lý mong muốn, dung lượng bộ nhớ, số ổ và kiểu ổ lưu trữ, danh sách thiết bị nối vào cổng nối tiếp kèm chuẩn của từng thiết bị, và các nhóm cổng cần bổ sung bằng mô-đun i-Door. Thông tin cuối quyết định khoang mở rộng và cách đi dây trong tủ. Với dự án cần đối chiếu thêm các dòng khác của hãng, tham khảo danh mục máy tính công nghiệp Advantech trên IPC247.

Trường hợp chưa rõ nên đi theo thân máy có socket thay được hay máy hộp không quạt gắn sẵn bộ xử lý, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.

Câu hỏi thường gặp về Advantech IPC-220

Advantech IPC-220 là máy gì?

IPC-220 là máy tính công nghiệp thân gọn của Advantech, không phải máy liền màn hình. Khung vỏ được thiết kế cho bo mạch nền PCE-2029 và PCE-2129, nhận bộ xử lý Intel Core i thế hệ 6 và 7 trên socket LGA1151 với chipset Intel Q170 hoặc H110. Máy có 6 cổng USB 3.0, 4 cổng nối tiếp và nhận mô-đun i-Door của hãng.

IPC-220 có mấy cổng nối tiếp?

Máy có 4 cổng nối tiếp, gồm 2 cổng chọn được giữa RS-232, RS-422 và RS-485, cùng 2 cổng chuẩn RS-232. Cấu hình này đủ cho trạm phải đọc đồng thời đầu cân, đầu đọc mã và bộ điều khiển đời cũ mà không cần bộ chuyển đổi rời.

Mô-đun i-Door dùng để làm gì?

i-Door là cách Advantech bổ sung cổng cho máy mà không chiếm khe cắm chuẩn PCI hoặc PCIe. Mỗi mô-đun mang một nhóm cổng cụ thể, ví dụ cổng vào ra số có cách ly, cổng truyền thông công nghiệp hoặc mô-đun mạng di động. Mô-đun lắp vào khoang riêng nên tháo lắp không phải mở toàn bộ thân máy.

IPC-220 xuất được mấy màn hình?

Theo tài liệu hãng, máy xuất được các ngõ hình độc lập, và có thêm ngõ hình thứ ba qua cáp tuỳ chọn. Cấu hình này phù hợp với phòng trực cần một màn hình vận hành, một màn hình biểu đồ và một màn hình phụ cho hệ thống camera.

IPC-220 dùng điện áp nào?

Máy nhận nguồn một chiều trong dải 19 đến 24 V, và có đường nguồn phụ 12 V hoặc 5 V ở mức 2 A cho thiết bị đi kèm. Dải 19 đến 24 V phủ được nguồn 24 V có sẵn trong tủ điện công nghiệp, nên không phải bổ sung bộ đổi nguồn riêng cho máy.
