Advantech ECU-4784 - máy tính công nghiệp cho trạm biến áp

Advantech ECU-4784 là máy tính công nghiệp không quạt dành cho tự động hoá trạm biến áp. Máy đạt chứng nhận TUV theo IEC 61850-3 và IEEE 1613, dùng vi xử lý Intel Xeon E-2276ML thế hệ 9 ở bản G5 hiện hành (đời trước dùng Core i7) và có sẵn 8 cổng LAN cùng 10 cổng nối tiếp đã cách ly. Bài viết trình bày thông số chính, các vị trí lắp đặt thường gặp, so sánh với những dòng máy trạm điện khác của hãng và nơi đặt mua.

Trạm biến áp số ngày càng phổ biến, kéo theo nhiều gói thầu nâng cấp hệ thống điều khiển tại các trạm cũ. Phần cứng đặt trong trạm phải sống được với nhiễu điện từ khi máy cắt thao tác, với nhiệt độ tủ tăng cao vào mùa khô và với rung động từ thiết bị lân cận. Máy tính văn phòng không đáp ứng các điều kiện này, nên hãng có riêng một nhóm sản phẩm cho tự động hoá điện năng, trong đó ECU-4784 là mã có cấu hình xử lý mạnh nhất.

Điểm được nhắc tới nhiều nhất của dòng ECU-4000 là thiết kế loại bỏ hoàn toàn chi tiết quay: không quạt làm mát, không ổ đĩa cơ. Máy tản nhiệt qua vỏ nhôm, lưu trữ bằng ổ SSD SATA và M.2 NVMe ở bản G5 hiện hành (đời trước dùng thẻ CFast và ổ SATA thể rắn). Không có chi tiết quay thì không có vòng bi mòn, không có bụi bị hút vào trong, và chu kỳ bảo trì kéo dài theo tuổi thọ linh kiện điện tử thay vì theo tuổi thọ quạt.

Thông số kỹ thuật ECU-4784

Bảng dưới lấy theo trang sản phẩm ECU-4784 trên site này. Cấu hình cụ thể thay đổi theo mã đặt hàng, nên khi làm hồ sơ thầu cần đối chiếu lại với tài liệu của lô hàng.

Bốn tính năng phần mềm đi kèm đáng chú ý khi lập hồ sơ kỹ thuật. iCDManager theo dõi trạng thái các kết nối truyền thông và quy trạng thái đó về số liệu đo được, giúp phát hiện đường truyền chập chờn trước khi mất hẳn. TPM là chip bảo mật trên bo mạch, giữ khoá mã hoá và kiểm tra tính toàn vẹn của hệ thống. Intel AMT cho phép theo dõi và can thiệp máy từ xa kể cả khi hệ điều hành đã treo, rất có giá trị với trạm không có người trực. Intel VT-d tách riêng tài nguyên vào ra cho từng máy ảo, dùng khi gom nhiều phần mềm điều khiển lên một phần cứng.

Toàn bộ dòng ECU-4000 còn có LAN teaming và cách ly trên cả cổng COM lẫn cổng LAN. LAN teaming gộp hai cổng mạng thành một đường luận lý, đứt một sợi cáp thì phiên truyền vẫn giữ. Cách ly cổng giúp xung quá áp trên đường tín hiệu không dẫn thẳng vào bo mạch chủ.

ECU-4784 dùng cho việc gì

Máy được lắp trong tủ điều khiển tại trạm, không đặt trên bàn. Bốn tình huống dưới đây là các vị trí thường gặp ở dự án Việt Nam.

• Máy tính trạm trong trạm biến áp 110 kV và 220 kV. Máy gom dữ liệu từ các rơ le bảo vệ và thiết bị điện tử thông minh trong trạm, chạy phần mềm giám sát tại chỗ và đẩy dữ liệu về trung tâm điều độ. Số lượng cổng LAN và COM lớn là lý do chính chọn mã này.
• Bộ chuyển đổi giao thức giữa thiết bị đời cũ và hệ thống mới. Trạm cải tạo thường còn nhiều thiết bị chỉ nói giao thức nối tiếp. Mười cổng COM cách ly cho phép đấu thẳng số thiết bị này vào một máy, không cần thêm bộ chuyển đổi rời và nguồn phụ cho chúng.
• Trạm điện mặt trời và thuỷ điện nhỏ. Máy đặt trong tủ nhà điều hành, thu số liệu bộ nghịch lưu và đồng hồ đo, tính sản lượng theo giờ. Nguồn dự phòng và thiết kế không quạt phù hợp với nhà điều hành không có điều hoà chạy liên tục.
• Tủ điều khiển trạm bơm và trạm phân phối. Điểm đặt xa, ít người trực, nên khả năng quản trị từ xa qua Intel AMT và cảnh báo sớm của iCDManager rút ngắn được số lần phải cử người tới hiện trường.

Với các bài toán trong nhà máy chứ không phải trạm điện, nhóm máy hộp không quạt thông dụng thường đủ dùng và gọn hơn. Còn với ứng dụng sân bay, có thể tham khảo bài về máy tính hộp ECU-4553 cùng họ.

So sánh với các dòng cùng nhóm

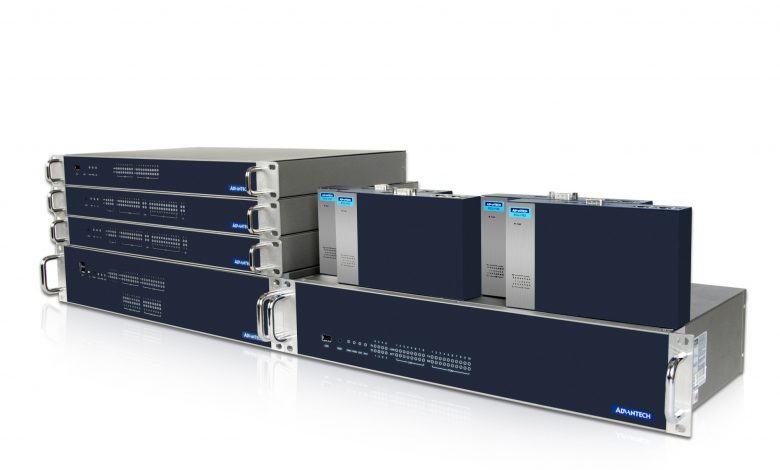

Trong catalog của site còn ba mã máy tính trạm điện khác. Bảng sau đặt cạnh nhau để chọn theo tải xử lý và số cổng thực tế cần dùng.

Cách chọn gọn lại như sau. Nếu máy chỉ làm nhiệm vụ gom dữ liệu và chuyển giao thức, cấu hình Atom của UNO-4671A hoặc UNO-4673A đã đáp ứng và chi phí thấp hơn. Nếu máy phải chạy thêm phần mềm giám sát, cơ sở dữ liệu lịch sử hoặc máy ảo ngay tại trạm, cấu hình Xeon thế hệ 9 của ECU-4784 là lựa chọn hợp lý. Trường hợp tủ đã theo chuẩn rack 19 inch và số cổng cần dùng ít, mã 1U UNO-4678 tiết kiệm không gian tủ.

Mua ECU-4784 ở đâu

Trang sản phẩm trên site này là máy tính công nghiệp cho trạm điện ECU-4784, kèm ảnh thực tế và tài liệu kỹ thuật. Toàn bộ nhóm máy không quạt nằm trong danh mục máy tính không quạt, các cấu hình xử lý mạnh nằm ở PC không quạt mạnh mẽ.

Khi lấy báo giá cho dự án trạm điện, nên gửi kèm ba thông tin: số ngăn lộ và số thiết bị cần đấu, giao thức của từng thiết bị, và nguồn điện sẵn có trong tủ. Ba thông tin này quyết định số cổng COM và LAN, quyết định có cần card mở rộng hay không, và quyết định chọn nguồn 100–240 V hay 48 V. Bài ECU-4784 máy tính công nghiệp Advantech trên site trình bày thêm phần cấu hình phần cứng.

Để đối chiếu với các dòng máy khác cùng hãng, tham khảo danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được cấu hình phù hợp, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.

Câu hỏi thường gặp về ECU-4784

Advantech ECU-4784 là máy gì?

ECU-4784 là máy tính công nghiệp không quạt của Advantech, thiết kế riêng cho tự động hoá trạm biến áp. Máy đạt chứng nhận TUV theo IEC 61850-3 và IEEE 1613, có 8 cổng LAN và 10 cổng nối tiếp đều cách ly. Bên trong không có quạt và không có ổ đĩa quay, nên không có chi tiết cơ khí phải thay định kỳ.

IEC 61850-3 và IEEE 1613 có ý nghĩa gì với máy tính trạm điện?

IEC 61850 quy định cách các thiết bị trong trạm biến áp trao đổi dữ liệu qua Ethernet. Phần IEC 61850-3 đặt yêu cầu cho phần cứng: chịu nhiễu điện từ, chịu dải nhiệt độ rộng, chịu rung và sốc. IEEE 1613 là bộ yêu cầu tương đương cho thiết bị truyền thông đặt tại trạm. Thiết bị đạt hai chuẩn này chạy được ngay cạnh máy cắt và tủ rơ le mà không bị treo khi có thao tác đóng cắt.

ECU-4784 có bao nhiêu cổng truyền thông?

Theo tài liệu hãng, máy có 8 cổng LAN và 10 cổng nối tiếp, tất cả đều cách ly. Ngoài ra còn 2 khe mở rộng I/O để lắp thêm card COM, LAN hoặc I/O khi số ngăn lộ tăng lên. Nhờ vậy một máy có thể gom dữ liệu của nhiều thiết bị điện tử thông minh mà không cần thêm bộ chuyển đổi bên ngoài.

Nguồn cấp cho ECU-4784 như thế nào?

Máy dùng nguồn 100–240 VAC/VDC có cấu hình dự phòng, và có tuỳ chọn nguồn 48 V. Cấu hình hai nguồn cho phép lấy điện từ hai lộ khác nhau trong trạm, mất một lộ thì máy vẫn chạy. Khi lắp cần kiểm tra thực tế trạm có sẵn hai nguồn độc lập hay không.

ECU-4784 khác UNO-4671A ở điểm nào?

Cả hai đều là máy tính cho trạm điện đạt IEC 61850-3 và IEEE 1613. UNO-4671A dùng vi xử lý Intel Atom, phù hợp vai trò gateway giao thức với tải xử lý nhẹ. ECU-4784 bản G5 hiện hành dùng Intel Xeon E-2276ML thế hệ 9 (đời trước dùng Core i7), có 8 LAN và 10 COM, hợp với trạm cần chạy thêm phần mềm SCADA hoặc máy ảo tại chỗ.
