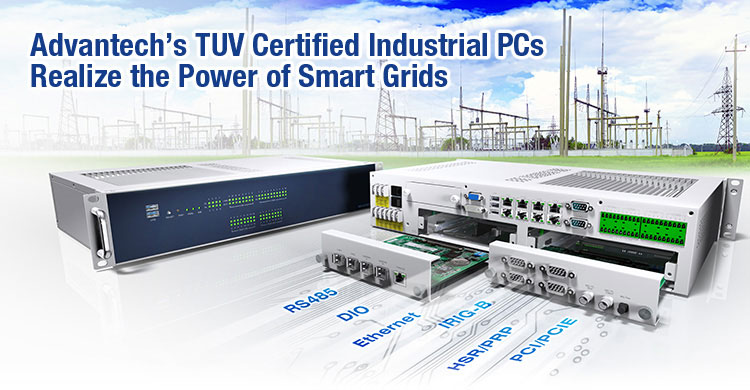

ECU-4784 là máy tính công nghiệp cho trạm điện của Advantech, đạt chứng nhận TUV theo IEC 61850-3 và IEEE 1613. Bài này không lặp lại phần giới thiệu dòng máy mà đi vào hai việc cụ thể của người làm dự án: đọc đúng mã đặt hàng ECU-4784 với các tuỳ chọn cổng, nguồn và lưu trữ, rồi nghiệm thu máy sau khi lắp vào tủ tại trạm.
Phần mô tả dòng máy, bảng thông số tổng hợp và so sánh với các mã UNO cùng nhóm nằm ở bài máy tính không thành phần quay ECU-4784 cho trạm điện. Phần dưới đây dành cho giai đoạn sau: khi cấu hình đã được duyệt về nguyên tắc và phải chuyển thành một dòng mã trên đơn hàng.

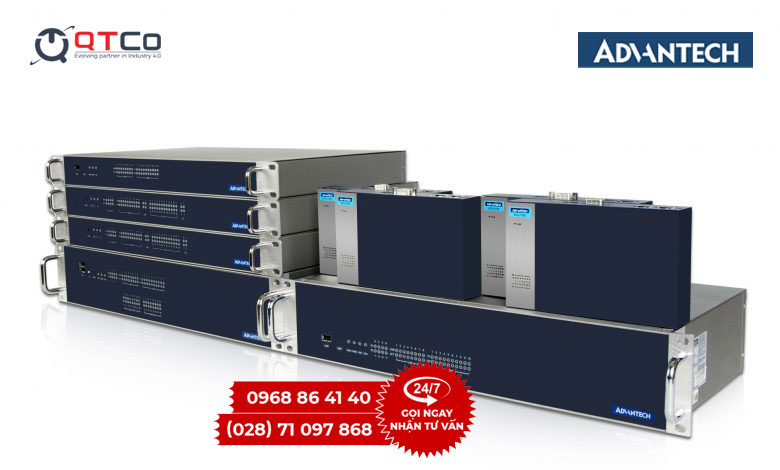

Mã đặt hàng ECU-4784 gồm những phần nào
ECU-4784 là tên dòng, không phải mã đặt hàng. Mã đầy đủ có thêm phần hậu tố, và chính phần hậu tố quyết định máy giao về có đúng cấu hình hay không. Bảng dưới liệt kê các hạng mục mà hậu tố chi phối, kèm hệ quả nếu bỏ trống trong hồ sơ.
| Hạng mục theo mã | Các lựa chọn theo tài liệu công bố | Bỏ trống thì xảy ra chuyện gì |
|---|---|---|
| Vi xử lý | Bản G5 hiện hành: Intel Xeon E-2276ML thế hệ 9; các đời trước dùng Core i7 Haswell, Celeron hoặc Core i7 bốn nhân Ivy Bridge | Máy về đúng dòng nhưng thiếu năng lực chạy phần mềm giám sát tại chỗ |
| Kiểu nguồn | Bản G5: 100–240 VAC/VDC, bộ nguồn thứ hai dự phòng là tuỳ chọn cấu hình; tuỳ chọn mô-đun 48 VDC | Không đấu thẳng được vào hệ nguồn của tủ, phải thêm bộ đổi nguồn |
| Bộ nhớ trong | Bản G5: DDR4 ECC trên 3 khe SO-DIMM; mã G57 kèm 32 GB, mã G58 kèm 64 GB | Phải bổ sung sau, mất thời gian mở máy và ảnh hưởng điều kiện bảo hành |
| Lưu trữ | Bản G5: 3 khay SSD SATA 2,5 inch và 1 khe M.2 NVMe; đời cũ: 2 khay ổ SATA 2,5 inch và 1 khe CFast | Giao máy không kèm ổ, không chạy thử được ngay khi nhận |
| Card mở rộng | 2 khe vào ra để lắp thêm card COM, LAN hoặc vào ra số | Đủ cổng ở thời điểm nhận nhưng hết cổng khi trạm mở rộng ngăn lộ |
| Hệ điều hành | Bản G5 hỗ trợ Windows 10, Windows Server 2016 và Linux Ubuntu 22.04; bản cài sẵn tra theo mã đặt hàng | Đội tích hợp phải tự cài, mất thời gian và khó truy nguyên khi sự cố |
Cách làm an toàn là ghi mã dòng kèm bảng cấu hình chi tiết trong phụ lục hợp đồng, sau đó yêu cầu nhà cung cấp xác nhận lại bằng mã đặt hàng đầy đủ trước khi ký. Hậu tố cụ thể thay đổi theo từng đợt hàng, nên tra theo tài liệu hãng cho đúng thời điểm đặt thay vì chép lại mã của dự án cũ.

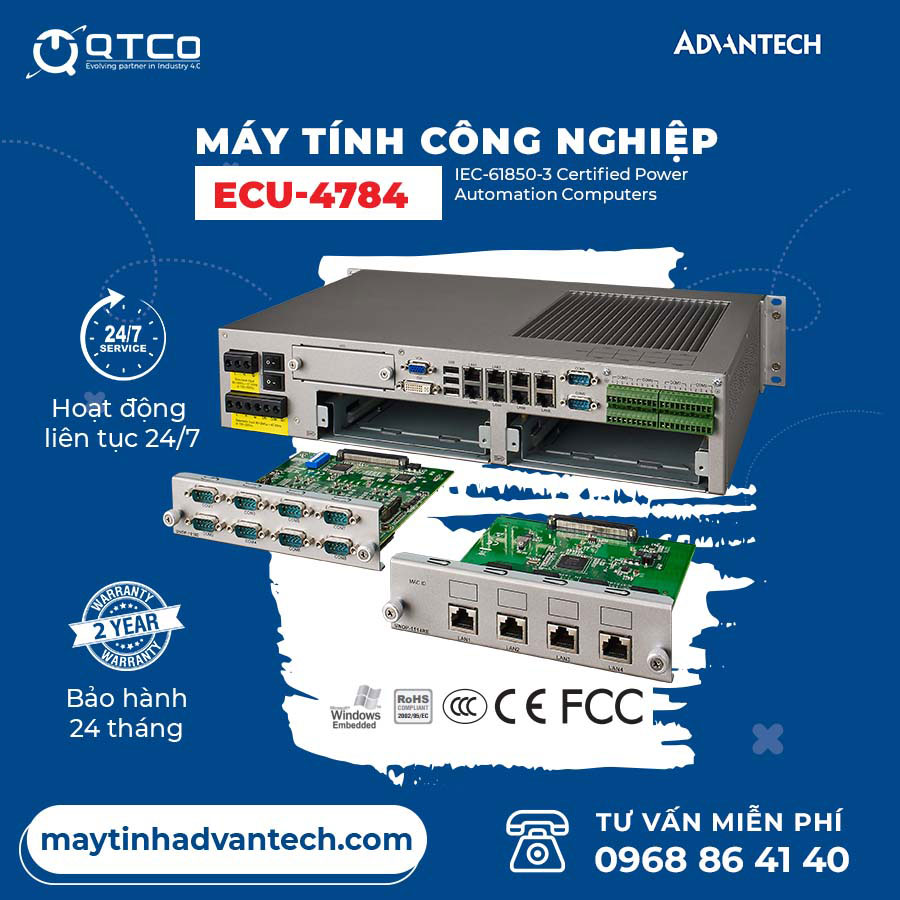

Tuỳ chọn cổng và khe mở rộng của ECU-4784
Đây là phần hay bị tính thiếu nhất. Số cổng phải tính theo số thiết bị thật sẽ đấu vào máy, cộng thêm phần dự phòng cho giai đoạn mở rộng, chứ không tính theo số cổng tối đa ghi trên tờ rơi.
- Cổng nối tiếp. Máy có 10 cổng, đều cách ly. Mỗi thiết bị đời cũ nói giao thức nối tiếp chiếm một cổng, và các thiết bị đấu chung một đường chỉ gộp được khi cùng chuẩn tín hiệu cùng tốc độ. Bảng kê thiết bị nên ghi rõ chuẩn của từng thiết bị là RS-232, RS-422 hay RS-485.
- Cổng LAN. Máy có 8 cổng, đều cách ly. Trong trạm thường phải tách ít nhất ba lớp mạng: lớp thiết bị bảo vệ, lớp quản lý và lớp đường truyền về trung tâm. Tách lớp bằng cổng vật lý đơn giản hơn tách bằng mạng ảo khi cần chứng minh cách ly trong hồ sơ an toàn thông tin.
- Khe mở rộng vào ra. Hai khe cho phép lắp thêm card COM, card LAN hoặc card vào ra số. Nếu trạm có kế hoạch thêm ngăn lộ trong vài năm tới, nên giữ trống ít nhất một khe ngay từ đầu.
- Ngõ hình. Bản G5 có một cổng DVI-D và một cổng DVI-I. Trạm dùng màn hình VGA cũ trong tủ thì nối qua cổng DVI-I bằng đầu chuyển thụ động.
- Đèn báo lập trình được. Dãy đèn mặt trước gán được cho trạng thái do phần mềm định nghĩa. Gán đèn cho các trạng thái mà người trực cần thấy ngay, chẳng hạn mất kết nối tới thiết bị bảo vệ, giúp rút ngắn thời gian khoanh vùng sự cố tại chỗ.
Với trạm nhỏ chỉ cần thu thập số liệu và chuyển giao thức, cấu hình nhẹ hơn thường đủ. Bài máy tính gateway cho trạm điện mô tả nhóm bài toán đó, còn hai mã cụ thể có thể xem tại trang UNO-4671A và trang UNO-4678 bản lắp tủ rack.
Chọn nguồn cấp và cấu hình lưu trữ
Hai hạng mục này quyết định máy có sống sót qua các thao tác đóng cắt trong trạm hay không, nên cần chốt trước khi ký hợp đồng chứ không để lại cho giai đoạn lắp đặt.
Về nguồn, bản G5 nhận 100–240 VAC/VDC; khi đặt thêm bộ nguồn thứ hai theo cấu hình dự phòng, máy lấy điện từ hai lộ khác nhau; mất một lộ thì máy vẫn chạy, không khởi động lại. Điều kiện để dùng cấu hình này là trạm thực sự có hai lộ độc lập, chứ không phải hai ổ cắm trên cùng một aptomat. Trường hợp trạm chỉ có hệ một chiều 48 V lấy từ tủ ắc quy, tuỳ chọn nguồn 48 V là lựa chọn đúng, vì mỗi bộ đổi nguồn trung gian thêm vào là thêm một điểm hỏng nằm ngoài phạm vi bảo hành của máy.
Về lưu trữ, bản G5 hiện hành có ba khay SSD SATA 2,5 inch hỗ trợ RAID 0/1 và một khe M.2 NVMe; các đời trước có hai khay ổ SATA 2,5 inch và một khe CFast. Cách bố trí thường dùng là để hệ điều hành trên ổ M.2 (hoặc thẻ CFast ở đời cũ) và để dữ liệu lịch sử trên ổ thể rắn ở khay, hoặc dùng hai ổ ở hai khay chạy RAID 1 soi gương cho phần dữ liệu quan trọng. Ổ đĩa cơ không nên dùng ở trạm có nhiều thao tác đóng cắt. Ước lượng dung lượng theo số điểm dữ liệu, chu kỳ lấy mẫu và thời gian lưu bắt buộc theo quy định nội bộ, rồi nhân đôi để dự phòng.
Nghiệm thu ECU-4784 tại trạm
Trình tự dưới đây gom lại những bước hay bị bỏ sót khi nghiệm thu máy tính trạm, dẫn tới phải quay lại hiện trường lần thứ hai.
- Đối chiếu mã và số sê ri. So mã đặt hàng đầy đủ trên tem máy với phụ lục hợp đồng, chụp ảnh tem trước khi lắp vào tủ. Ghi lại số sê ri vào hồ sơ thiết bị của trạm ngay tại thời điểm nhận.
- Kiểm chứng nhận và tài liệu. Xác nhận có giấy chứng nhận theo IEC 61850-3 và IEEE 1613 kèm lô hàng, cùng tài liệu hướng dẫn và bản mô tả cổng. Thiếu tài liệu ở bước này sẽ gây vướng khi lập hồ sơ hoàn công.
- Thông từng cổng với thiết bị thật. Không chỉ kiểm tra bằng phần mềm mô phỏng. Đấu lần lượt từng cổng nối tiếp và từng cổng LAN vào thiết bị đích, đọc thử số liệu và ghi kết quả vào biên bản theo từng cổng.
- Thử mất nguồn. Cắt lần lượt từng lộ nguồn và xác nhận máy không khởi động lại. Sau đó cắt cả hai lộ, cấp lại và đo thời gian máy trở về trạng thái làm việc đầy đủ.
- Chạy có tải và đo nhiệt. Cho máy chạy liên tục nhiều giờ với đủ số kết nối thật, đo nhiệt độ trong tủ ở thời điểm nóng nhất trong ngày. Máy không quạt tản nhiệt qua vỏ, nên tủ kín không thông gió sẽ đẩy nhiệt độ lên cao hơn dự tính trên giấy.
- Thử quản trị từ xa. Kiểm tra kết nối quản lý từ xa hoạt động đúng khi máy đang chạy và cả khi hệ điều hành không phản hồi. Đây là tính năng quyết định số lần phải cử người tới trạm về sau.
Phần phần mềm chạy trên máy nằm ngoài phạm vi nghiệm thu phần cứng nhưng nên kiểm cùng đợt. Bài giải pháp hệ thống SCADA của các trạm biến áp trình bày phần kiến trúc phần mềm thường đi kèm nhóm thiết bị này.
Đặt mua ECU-4784 ở đâu
Trang sản phẩm trên site này là máy tính công nghiệp cho trạm điện ECU-4784, kèm ảnh thực tế, danh sách tính năng và đường dẫn tài liệu kỹ thuật. Nhóm máy có cấu hình xử lý mạnh nằm ở danh mục PC không quạt mạnh mẽ.
Khi gửi yêu cầu báo giá, nên đính kèm ba tài liệu thay vì mô tả bằng lời: bảng kê thiết bị cần đấu kèm giao thức của từng thiết bị, sơ đồ nguồn của tủ, và bản vẽ mặt bằng tủ có ghi kích thước khoang lắp. Ba tài liệu này đủ để chốt mã đặt hàng đầy đủ ngay ở vòng trao đổi đầu tiên. Tài liệu gốc của dòng nằm trên trang thiết bị của Advantech.
Để đối chiếu với các dòng máy tính công nghiệp khác cùng hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa chắc cấu hình nào vừa đủ cho khối lượng dữ liệu của trạm, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về ECU-4784
Mã ECU-4784 trong hồ sơ thầu đã đủ để đặt hàng chưa?
Chưa đủ. ECU-4784 là tên dòng, còn mã đặt hàng đầy đủ có thêm phần hậu tố xác định cấu hình vi xử lý, kiểu nguồn và bộ cổng đi kèm. Hồ sơ chỉ ghi tên dòng thường dẫn tới việc giao máy thiếu cổng hoặc sai kiểu nguồn so với tủ thực tế.
ECU-4784 có tối đa bao nhiêu cổng LAN và cổng nối tiếp?
Theo trang sản phẩm trên site, máy có 8 cổng LAN và 10 cổng nối tiếp, tất cả đều cách ly. Ngoài ra còn 2 khe mở rộng vào ra để lắp thêm card khi số thiết bị cần đấu vượt quá số cổng sẵn có. Số cổng cuối cùng phải đối chiếu với tài liệu của lô hàng.
Nên chọn nguồn 100–240 V hay nguồn 48 V cho ECU-4784?
Chọn theo nguồn sẵn có trong tủ tại điểm lắp. Trạm có hai lộ nguồn độc lập thì dùng cấu hình nguồn dự phòng 100–240 VAC/VDC (bộ nguồn thứ hai đặt theo cấu hình khi đặt hàng). Trạm chỉ có hệ một chiều 48 V từ tủ ắc quy thì chọn tuỳ chọn 48 V, tránh phải thêm bộ đổi nguồn trung gian và thêm một điểm hỏng.
Nghiệm thu ECU-4784 tại trạm cần kiểm những gì?
Cần kiểm bốn nhóm: đúng mã đặt hàng và số sê ri so với hợp đồng, thông cổng từng cổng LAN và COM với thiết bị thật, thử cắt từng lộ nguồn để xác nhận máy không khởi động lại, và chạy liên tục nhiều giờ có tải để đo nhiệt độ trong tủ.
ECU-4784 chạy được bao lâu và bảo hành thế nào?
Máy thuộc nhóm thiết bị chạy liên tục cả ngày, không quạt và không có ổ đĩa quay nên không có chi tiết cơ khí phải thay định kỳ. Theo chính sách bán hàng ghi trên trang sản phẩm của site, thời gian bảo hành là 24 tháng. Vòng đời hỗ trợ linh kiện tra theo thông báo của hãng cho từng dòng.
