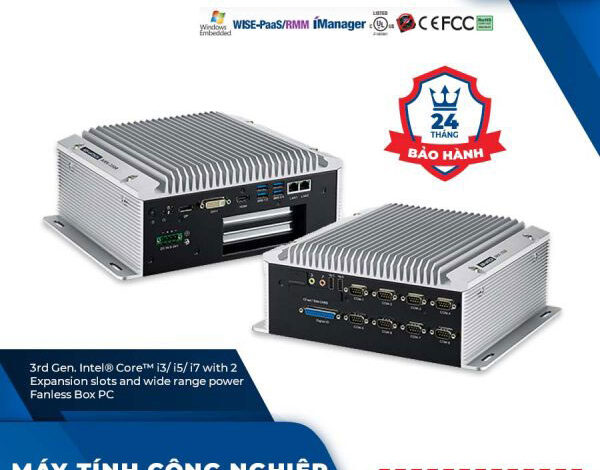

Advantech ARK-3500 là máy tính công nghiệp không quạt dùng vi xử lý Intel Core i3, i5 hoặc i7 dòng di động cùng chipset Intel QM77. Máy có hai khe cắm mở rộng, tám cổng nối tiếp, bốn cổng USB 3.0 và ba đường lưu trữ riêng biệt. Bài viết xét máy ở một bài toán cụ thể: thu và ghi nhiều luồng camera trong nhà máy, từ chỗ tính số camera mỗi cấu hình gánh được cho tới cách bố trí đường lưu ảnh.
Thông số kỹ thuật Advantech ARK-3500
Bảng dưới lấy theo trang sản phẩm máy tính công nghiệp không quạt ARK-3500 trên site này và bài gốc. Ô nào thay đổi theo cấu hình đặt hàng thì ghi rõ là tuỳ chọn.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy hộp công nghiệp không quạt, vỏ tản nhiệt, có khe cắm card |
| Bộ xử lý | Intel Core i3, i5 hoặc i7 dòng di động lắp đế rPGA; bản Core i7 bốn nhân có mức thiết kế nhiệt 45 W |
| Chipset | Intel QM77 |
| Bộ nhớ trong | DDR3 hoặc DDR3L dạng SO-DIMM, tối đa 16 GB |
| Ngõ hình | Ba màn hình độc lập với vi xử lý Core i thế hệ 3: DVI, HDMI và DisplayPort |
| Khe cắm mở rộng | 2 khe với các giao diện PCI, PCIe x1 và PCIe x4 |
| Khe mini PCIe | 2 khe, có khay thẻ SIM |
| Cổng nối tiếp | 8 cổng |
| Cổng USB | 4 cổng USB 3.0 |
| Lưu trữ | 2 khay ổ 2,5 inch chuẩn SATA cho ổ cứng hoặc ổ thể rắn, 2 khe mSATA và 1 khe CFast |
| Nguồn cấp | Giắc một chiều khoá được, dải rộng 9 đến 34 V |
| Nhiệt độ làm việc | -10 đến 60 độ C |
| Phần mềm đi kèm | iManager, WISE-PaaS/RMM và bộ hàm lập trình nhúng |
| Chỉ tiêu môi trường khác | Độ ẩm, mức rung và sốc theo tài liệu hãng |
Ba dòng trong bảng quyết định máy có làm được trạm ghi hình hay không. Thứ nhất là hai khe cắm mở rộng, chỗ để thêm card mạng nhiều cổng hoặc card thu hình. Thứ hai là ba đường lưu trữ tách nhau, cho phép đặt hệ điều hành và dữ liệu ghi hình lên hai vật mang khác nhau. Thứ ba là trần bộ nhớ 16 GB, con số đặt ra giới hạn trên cho số luồng máy gánh được.
Bao nhiêu camera thì cần thêm khe mở rộng
Câu hỏi thường gặp nhất khi lập cấu hình trạm ghi hình là một máy nhận được mấy camera. Không có một con số chung, vì tải phụ thuộc vào ba biến: độ phân giải, tốc độ khung hình và việc phần mềm chỉ ghi lại hay còn phân tích từng khung ảnh.
Bảng dưới là khung ước lượng để lập cấu hình ban đầu, không phải thông số của máy. Băng thông ghi trong bảng là mức thường gặp của camera nén theo chuẩn H.264, phải đo lại bằng chính camera của dự án trước khi chốt.
| Quy mô | Độ phân giải mỗi camera | Băng thông cần dự trù | Yêu cầu với máy |
|---|---|---|---|
| 1 đến 4 camera, chỉ ghi lại | 2 MP ở 25 hình mỗi giây | Khoảng 4 đến 8 Mbit/s mỗi luồng | Cổng mạng sẵn có đủ dùng; 1 khay ổ 2,5 inch cho dữ liệu; bộ nhớ 4 GB; chưa cần cắm thêm card |
| 5 đến 8 camera, chỉ ghi lại | 2 MP ở 25 hình mỗi giây | Khoảng 20 đến 64 Mbit/s tổng | Nên tách camera sang một switch riêng; dùng cả hai khay ổ 2,5 inch; bộ nhớ 8 GB; cân nhắc card mạng ở khe PCIe x4 để tách vùng |
| 9 đến 16 camera, chỉ ghi lại | 2 MP đến 4 MP xen kẽ | Từ 50 Mbit/s trở lên, tăng nhanh theo số camera 4 MP | Card mạng nhiều cổng ở khe PCI hoặc PCIe; hệ điều hành đặt trên mSATA hoặc CFast, dữ liệu để riêng hai khay ổ; bộ nhớ 16 GB |
| Có phân tích ảnh trên từng khung, dù ít camera | 2 MP trở lên | Tải nằm ở vi xử lý chứ không ở đường truyền | Vượt khung máy này khi mô hình phân tích cần card đồ hoạ; phải chuyển sang khung có khe PCIe x16 |
| Camera cấp nguồn qua dây mạng | Không phụ thuộc độ phân giải | Theo số camera | Máy không cấp nguồn qua dây mạng; phải đặt switch cấp nguồn riêng bên ngoài |
Ba kết luận rút ra từ bảng. Thứ nhất, với nhóm dưới tám camera ghi thuần, phần khó không nằm ở máy mà ở đường lưu trữ: hai khay ổ 2,5 inch phải đủ dung lượng cho số ngày dữ liệu phải giữ tại chỗ. Thứ hai, khi số camera vượt mức đó, thứ cần thêm trước tiên là cổng mạng chứ không phải vi xử lý, và đó là lúc hai khe cắm mở rộng phát huy tác dụng. Thứ ba, ARK-3500 có khe PCI, PCIe x1 và PCIe x4 nhưng không có khe PCIe x16, nên bài toán phân tích ảnh bằng card đồ hoạ phải chuyển sang khung máy khác, ví dụ khung có khe cắm card mô tả trong bài AIR-300-00A1 và khe PCIe x16 cho card đồ hoạ.
Về phần cấp nguồn cho camera, máy không đảm nhận việc này. Cách làm thông dụng là đặt một switch công nghiệp cấp nguồn qua dây mạng, ví dụ EKI-2528PAI, rồi nối một đường lên máy. Cách bố trí đó vừa tách vùng mạng camera khỏi mạng còn lại, vừa cho phép khởi động lại từng camera bằng cách ngắt cổng trên switch.

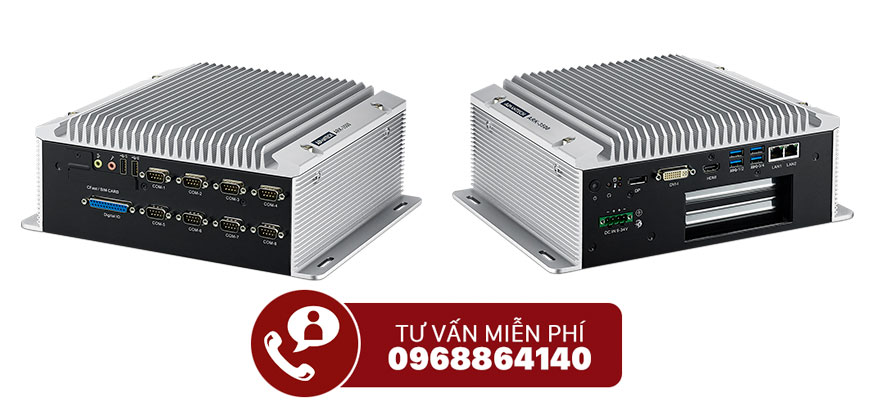

Advantech ARK-3500 dùng cho việc gì
Bốn tình huống dưới đây phản ánh cách bộ khe cắm và bộ cổng của máy được dùng trong thực tế.
Trạm ghi hình đặt cạnh khu vực sản xuất. Máy nhận luồng từ nhóm camera qua mạng, ghi vào hai khay ổ 2,5 inch và giữ dữ liệu tại chỗ theo số ngày đã thoả thuận. Vỏ tản nhiệt không quạt tránh được việc hút bụi vào thân, điều quan trọng khi máy đặt ngoài phòng máy.
Trạm gom dữ liệu nhiều thiết bị hiện trường. Tám cổng nối tiếp cho phép đọc thẳng nhiều đồng hồ đo, cân điện tử hoặc bộ điều khiển mà không phải qua bộ chuyển đổi trung gian. Đây là điểm phân biệt rõ nhất của ARK-3500 với các máy hộp cỡ nhỏ cùng hãng.
Trạm hiển thị ba màn trong phòng điều khiển. Với vi xử lý Core i thế hệ 3, máy xuất được ba màn hình độc lập qua DVI, HDMI và DisplayPort. Một màn cho hình camera, một màn cho sơ đồ công nghệ, một màn cho báo cáo là cách bố trí hay gặp.
Trạm biên trong bài toán máy nối máy và Internet vạn vật. Hai khe mini PCIe kèm khay thẻ SIM cho phép lắp mô-đun mạng di động, còn phần mềm WISE-PaaS/RMM lo việc theo dõi tình trạng máy từ xa. Cách dùng này hay gặp ở trạm điện, trạm quan trắc và điểm kiểm soát an ninh.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu ARK-3500 với các máy cùng nhóm đang có trang sản phẩm trên site, xét riêng theo khả năng phục vụ bài toán camera. Ô nào hãng không công bố đủ cho mọi mã thì ghi theo tài liệu hãng.
| Model | Bộ xử lý | Khe cắm và cổng liên quan tới camera | Lưu trữ | Điểm mạnh cho bài toán hình ảnh |
|---|---|---|---|---|
| ARK-3500 | Core i3, i5 hoặc i7 dòng di động đế rPGA, chipset QM77 | 2 khe PCI, PCIe x1 và PCIe x4; 2 khe mini PCIe kèm khay SIM; 4 cổng USB 3.0 | 2 khay ổ 2,5 inch, 2 khe mSATA, 1 khe CFast | Nhiều đường lưu trữ tách nhau và tám cổng nối tiếp, hợp trạm vừa ghi hình vừa đọc thiết bị |
| ARK-3510 | Core i3, i5 hoặc i7 dòng di động đế rPGA, chipset QM77 | 2 khe mini PCIe kèm khay SIM; 4 cổng USB 3.0; 4 cổng nối tiếp | 2 khay ổ 2,5 inch chuẩn SATA III tháo rời được | Hai khay ổ rút được, hợp trạm phải luân chuyển dữ liệu bằng tay |
| ARK-3520P | Core i3, i5 hoặc i7 dạng BGA | 2 khe PCI mặc định (hoặc 2 khe PCIe x4 qua riser tuỳ chọn); 6 cổng USB 3.0; 8 cổng nối tiếp | 2 khay ổ 2,5 inch tháo rời được | Bộ nhớ DDR4 tối đa 32 GB và nguồn dải rộng 9 đến 36 V |
| AIIS-5410P | Core i3, i5 hoặc i7 thế hệ 6 dạng BGA, chipset QM170 | 4 cổng mạng cấp nguồn qua dây theo IEEE 802.3af, đồng bộ theo IEEE 1588; 1 khe PCIe x8; 8 cổng USB 3.0 | 2 khay ổ 2,5 inch, 1 khe CFast, 1 khe mSATA | Cấp nguồn thẳng cho bốn camera qua dây mạng, có đồng bộ thời gian giữa các camera |
| ARK-3405 | Theo tài liệu hãng | Ba ngõ hình độc lập; khe mở rộng theo tài liệu hãng | Theo tài liệu hãng | Bản gọn hơn khi bài toán thiên về hiển thị nhiều màn |
Cách chọn rút gọn như sau. Nếu camera dùng chuẩn cấp nguồn qua dây mạng và cần đồng bộ thời gian giữa các máy ảnh, AIIS-5410P là khung dựng riêng cho thị giác máy và tiết kiệm được một switch. Nếu trạm không có đường truyền và dữ liệu phải mang đi bằng ổ rời, ARK-3510 có hai khay ổ tháo rời. Nếu cần bộ nhớ trên 16 GB, ARK-3520P dùng bộ nhớ DDR4 lên tới 32 GB. ARK-3500 giữ lợi thế ở chỗ có đủ hai khe cắm mở rộng cùng ba đường lưu trữ tách nhau trong một thân máy không quạt.
Mua Advantech ARK-3500 ở đâu
Trên site này, trang thông số của máy nằm ở mục ARK-3500, còn nhóm máy cùng phân khúc nằm trong danh mục PC không quạt mạnh mẽ. Danh mục đó là chỗ đối chiếu nhanh giữa các khung máy trước khi chốt mã đầy đủ.
Khi gửi yêu cầu báo giá cho một trạm ghi hình, phần quyết định không phải tên vi xử lý mà là bốn con số: số camera, độ phân giải và tốc độ khung hình của từng camera, phần mềm ghi hình dự kiến dùng, và số ngày dữ liệu phải giữ tại chỗ. Bốn con số này quy ra dung lượng ổ, mức bộ nhớ và việc có phải cắm thêm card mạng hay không. Nên ghi kèm số cổng nối tiếp thực dùng và điện áp nguồn có sẵn trong tủ. Muốn đối chiếu rộng hơn trong dải máy nhúng của hãng, xem danh mục máy tính nhúng Advantech trên IPC247.
Trường hợp chưa rõ nên chọn máy có khe cắm mở rộng hay máy chuyên cho camera, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về Advantech ARK-3500
Advantech ARK-3500 là máy gì?
ARK-3500 là máy tính công nghiệp không quạt của Advantech, dùng vi xử lý Intel Core i3, i5 hoặc i7 dòng di động lắp đế rPGA cùng chipset Intel QM77. Máy có hai khe cắm mở rộng, tám cổng nối tiếp, bốn cổng USB 3.0 và ba đường lưu trữ gồm hai khay ổ 2,5 inch, hai khe mSATA và một khe CFast. Bộ cổng đó khiến máy hay được đặt làm trạm thu và ghi hình trong nhà máy.
ARK-3500 nhận được bao nhiêu camera cùng lúc?
Con số phụ thuộc vào độ phân giải, tốc độ khung hình và việc phần mềm có phân tích ảnh hay chỉ ghi lại. Với camera 2 MP ghi thuần, một cấu hình Core i5 kèm 8 GB bộ nhớ thường phục vụ được nhóm dưới mười camera. Cách làm chắc chắn là chạy thử đúng số camera dự kiến trong một ca, đo mức chiếm dụng vi xử lý và mức ghi đĩa rồi mới chốt cấu hình.
ARK-3500 cắm được card mở rộng nào?
Máy có hai khe cắm với giao diện gồm PCI, PCIe x1 và PCIe x4, thêm hai khe mini PCIe có khay thẻ SIM. Các khe này nhận card mạng nhiều cổng, card thu hình hoặc mô-đun truyền thông. Máy không có khe PCIe x16 nên không lắp được card đồ hoạ khổ lớn; bài toán cần card đồ hoạ phải chuyển sang khung máy khác.
Nên lưu ảnh vào ổ nào của ARK-3500?
Nên tách rõ ba đường: hệ điều hành đặt trên mSATA hoặc CFast, dữ liệu ghi hình đặt trên hai khay ổ 2,5 inch, phần dữ liệu cần giữ lâu đẩy về máy chủ. Cách tách này giúp máy vẫn khởi động được khi ổ ghi hình đầy hoặc hỏng, và cho phép thay ổ dữ liệu mà không cài lại hệ thống.
ARK-3500 làm việc được ở nhiệt độ nào?
Theo bài gốc của hãng phân phối, dải nhiệt độ làm việc của máy là -10 đến 60 độ C. Máy dùng vỏ tản nhiệt thay quạt nên không hút bụi vào thân, phù hợp với vị trí gần chuyền. Khi lắp trong tủ kín, vẫn phải chừa khoảng hở quanh thân máy và tránh đặt sát nguồn nhiệt khác trong cùng tủ.
Nên gửi thông tin gì khi hỏi mua ARK-3500?
Nên ghi rõ số camera, độ phân giải và tốc độ khung hình của từng camera, phần mềm ghi hình dự kiến dùng, số ngày dữ liệu phải giữ tại chỗ, số cổng nối tiếp thực dùng và điện áp nguồn có sẵn. Bốn thông tin đầu quyết định bộ nhớ, dung lượng ổ và việc có cần thêm card mạng hay không.
