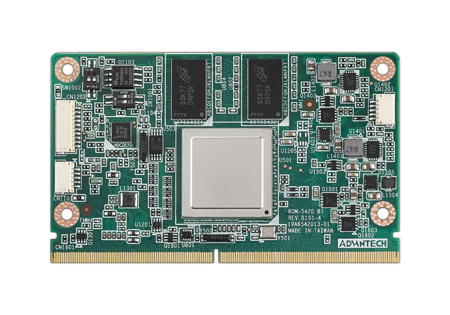

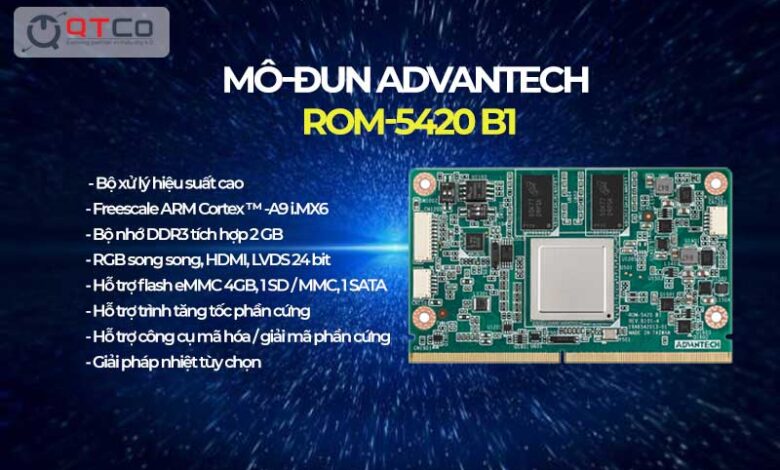

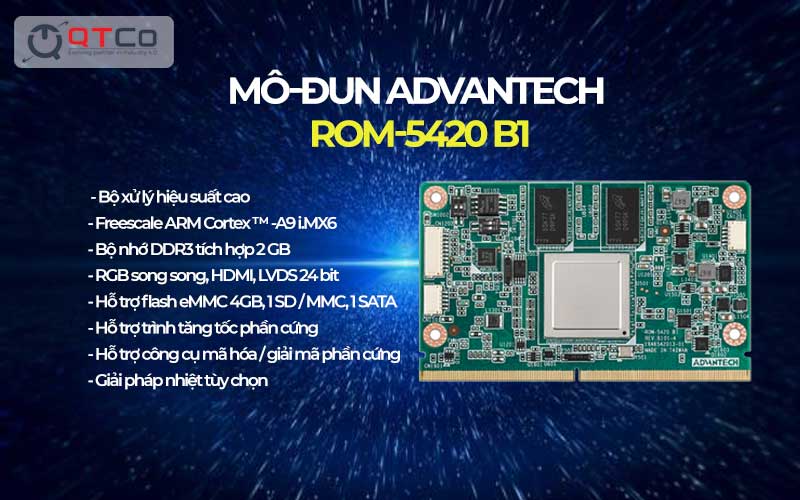

Advantech ROM-5420 B1 là mô-đun máy tính theo chuẩn SMARC phiên bản 1.1, nền NXP i.MX6 với nhân ARM Cortex-A9, khổ 82 x 50 mm. Đây không phải một máy chạy được ngay: mô-đun mang phần tính toán, bộ nhớ, ổ eMMC và mạch nguồn lõi, còn toàn bộ tín hiệu đi ra một hàng chân cắm nên phải có bo mang mới thành cổng thật. Hai con số làm nên chỗ đứng riêng của mã này là mức tiêu thụ tối đa 3,1 W và dải điện áp cấp từ 3 V. Bài viết nêu thông số theo tài liệu, bo mang cùng cách chạy thử, các chỗ dùng đúng lớp vi xử lý, rồi tách rõ việc nào thuộc mô-đun và việc nào thuộc bo mang.
Thông số kỹ thuật Advantech ROM-5420 B1
Bảng dưới gom các thông số ghi trong tài liệu của mô-đun. Bộ nhớ và ổ eMMC hàn thẳng trên bo, không nâng cấp được sau khi giao, nên phải chốt dung lượng ngay khi đặt hàng.
| Hạng mục | Thông số theo tài liệu |
|---|---|
| Kiểu sản phẩm | Mô-đun máy tính, cắm lên bo mang mới thành máy hoàn chỉnh |
| Chuẩn chân cắm | SMARC phiên bản 1.1 |
| Kích thước | 82 x 50 mm |
| Nền xử lý | NXP i.MX6, nhân ARM Cortex-A9, thiết kế công suất thấp |
| Bộ nhớ | DDR3 1066 MHz hàn trên bo, tối đa 2 GB |
| Lưu trữ tích hợp | eMMC 4 GB cho hệ điều hành và NOR 4 MB cho bộ tải khởi động của hãng |
| Khối đồ hoạ | Hai khối xử lý ảnh, tăng tốc OpenGL ES 2.0 cho đồ hoạ ba chiều |
| Ngõ hiển thị | 1 LVDS 24 bit kênh đơn, 1 HDMI ở 1920 x 1080 60 Hz, 1 ngõ RGB song song kiểu TTL 24 bit ở 1920 x 1200 60 Hz |
| Giải mã và mã hoá hình | Giải mã MPEG-4 ASP, H.264 HP, H.263; mã hoá MPEG-4 SP, H.264 BP, H.263 và MJPEG BP |
| Mạng | 1 đường Ethernet tốc độ 10/100/1000 Mbps |
| Mở rộng và ổ ngoài | 1 khe PCIe x1, 1 cổng SATA II |
| Cổng USB | 1 USB 2.0, 1 USB 2.0 hai chiều |
| Cổng nối tiếp và bus | 4 UART, 2 đường CAN, 5 I2C, 12 chân vào ra số |
| Đầu vào camera | 1 đầu MIPI phiên bản 1.0, bốn làn |
| Bộ đếm giám sát | 256 cấp, đặt được từ 0 đến 128 giây |
| Nguồn cấp | Điện áp 3 đến 5,25 V, lấy từ bo mang |
| Tiêu thụ điện | Tối đa 3,1 W |
| Nhiệt độ làm việc | 0 đến 60 độ C, bản dải rộng âm 40 đến 85 độ C |
| Độ ẩm làm việc | 0 đến 90 phần trăm, không ngưng tụ |
| Hệ điều hành | Linux và Android, có gói hỗ trợ phần mềm của hãng |
Dòng nguồn cấp là dòng đáng chú ý nhất. Dải 3 đến 5,25 V rộng hơn hẳn mức 5 V cố định của nhiều mô-đun cùng dòng, và nó phủ được điện áp của một cell pin lithium trong phần lớn quá trình xả. Kết hợp với mức tiêu thụ 3,1 W, mã này đặt được vào các thiết bị mà một tầng biến đổi nguồn thừa ra là đáng kể.
Ghép ROM-5420 B1 với gì
Mô-đun là một nửa của máy. Bốn hạng mục dưới đây phải chốt cùng lúc, và với mã này thì hạng mục đầu tiên là chỗ dễ đặt nhầm nhất.
- Bo mang đúng phiên bản chuẩn. Mô-đun theo SMARC 1.1, nên bo mang tham chiếu là ROM-DB5900 chứ không phải bo của phiên bản 2.0. Bo mang phiên bản 1.1 đưa ra HDMI, LVDS kênh đôi, ngõ VGA kiểu TTL 24 bit, khe thẻ nhớ, SATA II, USB, bốn cổng nối tiếp, hai đường CAN, chân vào ra số, đầu nối camera và các khe PCIe. Danh sách bo mang theo chuẩn mô-đun cắm được nằm ở bài bo mang ROM-DB7503 và bản đồ bo mang cho mô-đun Advantech.
- Cách chạy thử. Danh mục chưa có bộ kit mang đúng mã ROM-5420 B1. Bộ kit ROM-DK5720 cho mô-đun SMARC dòng ROM-5720 theo phiên bản chuẩn khác, nên dùng để đo sức tính toán thì được, còn để kiểm chân cắm thì không. Muốn thử đúng mã này thì đặt bo mang ROM-DB5900 kèm mô-đun lẻ.
- Tấm màn theo đúng kiểu ngõ đã chọn. Ba kiểu ngõ hiển thị ứng với ba loại tấm màn và ba loại cáp khác nhau. Chọn kiểu ngõ trước, rồi mới đặt tấm màn, vì đây là hạng mục giao hàng lâu nhất.
- Ổ lưu trữ ngoài. eMMC 4 GB đủ cho hệ điều hành nhưng chật với thiết bị phải giữ nhật ký dài ngày hoặc giữ ảnh. Cổng SATA II trên mô-đun cho phép gắn thêm ổ, với điều kiện bo mang có đưa cổng đó ra.
Advantech ROM-5420 B1 dùng cho việc gì
Nhân ARM Cortex-A9 với mức tiêu thụ tối đa 3,1 W đặt mô-đun này vào lớp thiết bị cầm tay, bảng điều khiển nhỏ và thiết bị đo đếm chạy nguồn nhỏ. Trong lớp đó, mã này nghiêng về nhánh thiết bị lấy nguồn từ pin hoặc từ đường nguồn yếu, và nhánh thiết bị phải nối vào tấm màn đã có sẵn. Bốn chỗ dùng dưới đây phản ánh đúng hai nhánh ấy.
- Thiết bị cầm tay cấp nguồn thẳng từ một cell pin lithium. Dải cấp từ 3 V phủ được phần lớn quá trình xả của một cell, nên bo mang không cần tầng nâng áp. Bớt một tầng biến đổi là bớt tổn hao và bớt một điểm hỏng trong thiết bị mang theo người.
- Thay bo điều khiển trong thiết bị đã có tấm màn cũ. Ngõ RGB song song kiểu TTL 24 bit nối được với các tấm màn đời trước mà không cần bộ chuyển đổi. Đây là chỗ dùng mà các mô-đun đời sau, vốn chỉ còn LVDS và giao diện nối tiếp, không thay thế được.
- Máy ghi hình gọn có ổ cứng tại chỗ. Khối mã hoá H.264 và MJPEG nén luồng hình ngay trên mô-đun, đầu camera MIPI bốn làn nhận thẳng cảm biến ảnh, còn cổng SATA II cho phép ghi xuống ổ đặt trong máy thay vì phải truyền hết về trung tâm.
- Thiết bị đo đếm trong hộp kín ngoài trời. Mức 3,1 W cho phép làm vỏ kín không khe thông gió, còn bản dải nhiệt rộng phủ được biên độ nhiệt ngày đêm của tủ đặt ngoài trời.
So sánh việc của mô-đun và việc của bo mang trong nhóm SMARC
Trục so sánh của họ mô-đun là chuẩn chân cắm. Bảng dưới giữ nguyên chuẩn SMARC và nhìn theo một câu hỏi khác: trong mỗi hạng mục, phần nào mô-đun mang sẵn và phần nào bo mang phải tự lo. Đây là bảng dùng khi bắt đầu vẽ bo mang, chứ không phải khi chọn mã.
| Hạng mục | ROM-5420 B1, SMARC 1.1 | ROM-5620, SMARC 2.0 và 2.1 | ROM-5721, SMARC | Phần bo mang phải tự lo |
|---|---|---|---|---|
| Nền xử lý và bộ nhớ | NXP i.MX6 Cortex-A9, DDR3 tới 2 GB | NXP i.MX8X Cortex-A35, LPDDR4 2 GB | NXP i.MX 8M Mini Cortex-A53, LPDDR4 2 GB | Không, phần này hàn sẵn trên mô-đun |
| Ổ hệ điều hành | eMMC 4 GB, NOR 4 MB | eMMC 16 GB, NOR 8 MB | eMMC 8 GB | Ổ ngoài nếu cần, qua cổng SATA hoặc khe thẻ nhớ do bo đưa ra |
| Ngõ hiển thị qua chân cắm | LVDS 24 bit, HDMI, RGB song song TTL | 2 LVDS hoặc MIPI DSI, hai bộ điều khiển màn hình | LVDS kênh đôi | Đầu nối, cáp và mạch đèn nền cho đúng một kiểu ngõ thực dùng |
| Đường mạng | 1 đường Gigabit | 2 đường Gigabit | Theo tài liệu hãng | Biến áp mạng và đầu RJ45 cho từng đường |
| Điện áp và tiêu thụ | 3 đến 5,25 V, tối đa 3,1 W | 4,75 đến 5,25 V, tối đa 3,832 W | Theo tài liệu hãng | Toàn bộ phần hạ áp từ nguồn tủ điện, phần lọc và bảo vệ ngược cực |
| Tản nhiệt | Không có tấm tản nhiệt gắn sẵn | Không có tấm tản nhiệt gắn sẵn | Không có tấm tản nhiệt gắn sẵn | Tấm dẫn nhiệt, chỗ bắt vít và đường thoát nhiệt ra vỏ |
Đọc bảng theo cột cuối. Phần lớn việc phát sinh khi làm sản phẩm nằm ở cột đó chứ không nằm ở mô-đun, và đây là lý do bo mang chiếm nhiều thời gian hơn dự tính. Danh sách đầy đủ mô-đun theo chuẩn chân cắm nằm ở bài mô-đun máy tính ROM-7420 và bản đồ dòng mô-đun ROM. Khi thiết bị cần thêm sức tính toán và hai đường mạng trên cùng khổ bo, mã kế tiếp trong chuẩn được bàn ở bài mô-đun máy tính ROM-5620 nền NXP i.MX8X.
Mua Advantech ROM-5420 B1 ở đâu
ROM-5420 B1 không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy nhúng đã đóng vỏ sẵn nằm trong danh mục giải pháp IoT nhúng.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: phiên bản chuẩn SMARC mà bo mang đang theo, kiểu ngõ hiển thị và loại tấm màn sẽ dùng, dải điện áp của nguồn cấp trong thiết bị, và sản lượng dự kiến theo năm. Nếu thiết bị chạy pin, nêu thêm điện áp thấp nhất mà nguồn còn phải giữ được để đối chiếu với dải cấp của mô-đun.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa chốt được nên tự ghép mô-đun với bo mang hay mua máy hộp có sẵn vỏ và nguồn, dùng công cụ chọn máy theo số cổng và môi trường rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về Advantech ROM-5420 B1
Advantech ROM-5420 B1 có chạy được một mình không?
Không. Đây là mô-đun máy tính, chỉ mang vi xử lý, bộ nhớ, ổ eMMC và mạch nguồn lõi, rồi đưa toàn bộ tín hiệu ra hàng chân cắm chuẩn SMARC. Phải cắm lên bo mang mới có đầu nối thật để đấu dây. Bo mang tham chiếu cho nhóm mô-đun SMARC phiên bản 1.1 là ROM-DB5900.
Mô-đun SMARC 1.1 có cắm được lên bo mang SMARC 2.0 không?
Không nên coi là cắm được. Hai phiên bản của cùng một chuẩn vẫn khác chức năng ở một số chân, nên phải đối chiếu bảng chân của mô-đun với bảng chân mà bo mang đang theo trước khi đặt hàng. Bo mang tham chiếu của phiên bản 1.1 là ROM-DB5900, của phiên bản 2.0 là ROM-DB5901.
Điện áp cấp từ 3 V có ý nghĩa gì với thiết bị chạy pin?
Dải cấp 3 đến 5,25 V phủ được điện áp của một cell pin lithium trong phần lớn quá trình xả, nên thiết bị có thể cấp nguồn cho mô-đun mà không cần mạch nâng áp trung gian. Bỏ được một tầng biến đổi nguồn thì bớt tổn hao, bớt linh kiện và bớt một điểm hỏng.
Ba kiểu ngõ hiển thị của ROM-5420 B1 dùng khác nhau thế nào?
Ngõ LVDS 24 bit dùng cho tấm màn công nghiệp gắn trong máy. Ngõ HDMI ở 1920 x 1080 dùng cho màn hình rời. Ngõ RGB song song kiểu TTL 24 bit dùng khi phải nối tấm màn đã có sẵn trong thiết bị cũ. Bo mang chỉ cần đưa ra kiểu ngõ thực dùng.
Danh mục có bộ kit đánh giá mang đúng mã ROM-5420 B1 không?
Không. Danh mục chỉ có bộ kit ROM-DK5720 dành cho mô-đun SMARC dòng ROM-5720, tức theo phiên bản chuẩn khác, nên không dùng để kiểm chân cắm thay cho mã này. Muốn chạy thử đúng mã, cách làm là đặt bo mang ROM-DB5900 kèm mô-đun lẻ.
