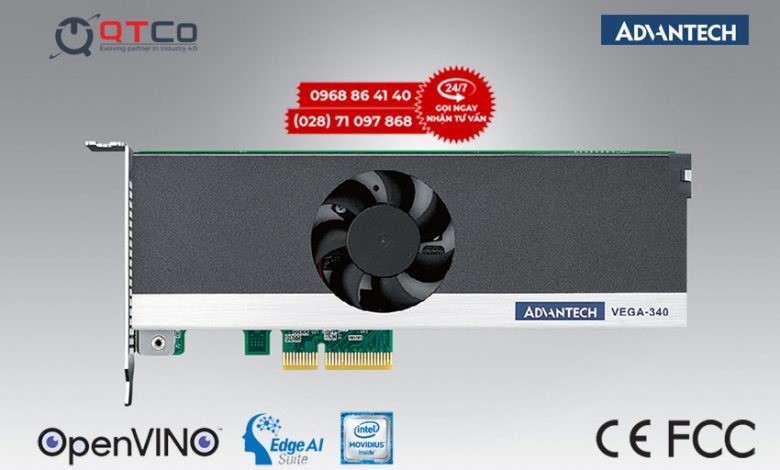

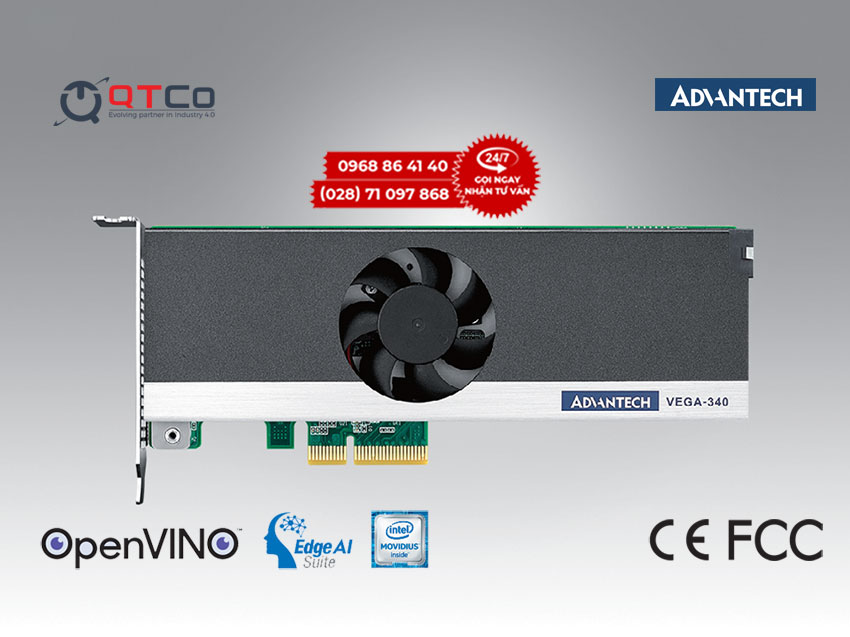

VEGA-340-04A1 là card tăng tốc trí tuệ nhân tạo dạng PCI Express của Advantech, mang bốn vi xử lý thị giác Intel Movidius Myriad X trên một bo mạch. Card nhận phần suy luận nặng của hệ thống camera, trả lại tài nguyên cho vi xử lý chính. Bài viết nêu thông số công bố, các vị trí lắp thường gặp, cách card này khác các mô-đun mini PCIe cùng dòng và những gì cần chuẩn bị trước khi đặt hàng.
Thông số kỹ thuật VEGA-340-04A1
Mã này không nằm trong danh sách hàng dựng sẵn trên website, nên bảng dưới lấy theo số liệu hãng công bố cho card VEGA-340-04A1.
| Hạng mục | Thông số công bố |
|---|---|
| Dạng card | Card cắm khe PCI Express |
| Khối xử lý | Bốn vi xử lý thị giác Intel Movidius Myriad X, mã MA2485 |
| Đường giao tiếp | PCI Express x4, theo đặc tả PCI Express 2.0 |
| Cấp nguồn | Mặc định lấy từ chân tiếp xúc của khe PCIe, có thêm đầu nối 6 chân nhận 12 V qua cáp |
| Điện năng tiêu thụ | 6,7 W ở trạng thái cơ bản, 16,8 W tối đa |
| Cách làm mát | Quạt 12 V, đầu nối hai chân loại PH 1,25 mm |
| Nhiệt độ làm việc | -20 đến 60 độ C |
| Kích thước bo mạch | 171 x 68,9 mm |
| Hệ điều hành hỗ trợ | Ubuntu 18.04 LTS 64 bit, Windows 10 Enterprise 64 bit |

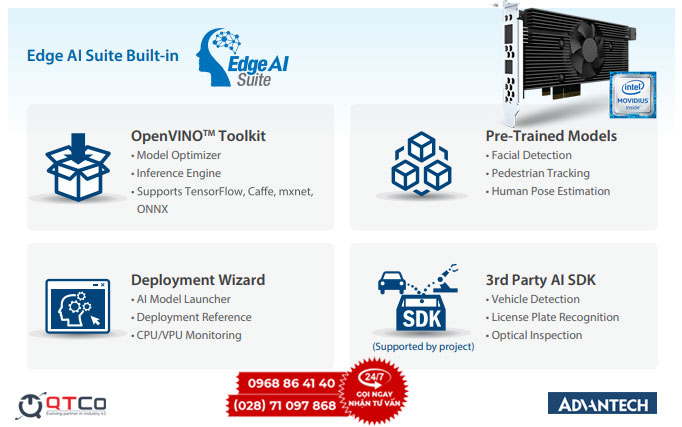

| Bộ công cụ phần mềm | Intel OpenVINO bản R2 2019 trở lên, kèm gói Edge AI Suite |
Ba dòng quyết định card có lắp được hay không là dòng kích thước, dòng cấp nguồn và dòng làm mát. Bo mạch dài 171 mm cần một khe PCIe thông thoáng chứ không phải khe ngắn sát cạnh thân máy. Đầu nối 6 chân cho thấy hãng lường trước trường hợp khe không cấp đủ điện. Quạt trên card nghĩa là thân máy phải có đường gió ra, đặt card vào hộp kín hoàn toàn là sai điều kiện làm việc.
VEGA-340-04A1 dùng cho việc gì
Card đứng ở lớp máy chủ biên, tức là chỗ gom nhiều luồng camera về một máy thay vì đặt một máy nhỏ cạnh mỗi camera. Bốn vị trí dưới đây là những chỗ hay gặp nhất.
- Tủ rack phòng điều khiển của nhà máy. Một máy rackmount gom camera của vài chuyền, chạy phát hiện lỗi bề mặt hoặc đếm sản phẩm. Đây là vị trí thuận nhất vì tủ rack có sẵn quạt, có bộ nguồn rộng và có chỗ cho card dài.
- Phòng máy của trung tâm giám sát. Hệ thống camera an ninh cần nhận dạng phương tiện và người trên nhiều luồng cùng lúc. Card nhận phần suy luận, máy chủ giữ phần ghi hình và phần lưu trữ.
- Trạm kiểm tra quang học trong xưởng. Bài toán kiểm tra bo mạch hoặc kiểm tra bề mặt cần độ trễ thấp và ảnh vào có độ phân giải cao, nên băng thông của làn PCIe là điểm mạnh so với đường USB.
- Máy chủ chẩn đoán hình ảnh trong cơ sở y tế. Ảnh không rời khỏi mạng nội bộ, phần suy luận chạy ngay trên máy đặt tại chỗ. Đây là hướng dùng mà tài liệu hãng nhắc tới cùng nhóm ứng dụng kiểm tra tự động.
Điểm chung của bốn vị trí là máy chủ đặt cố định trong phòng máy hoặc trong tủ rack, có điện ổn định và có người vận hành. Với các điểm đặt lẻ ngoài hiện trường, cách làm quen thuộc hơn là dùng máy nhúng nhỏ kèm mô-đun mini PCIe, ví dụ hệ thống suy luận EI-A100-S61A1.
So sánh với các mô-đun tăng tốc cùng nhóm
Bảng dưới xếp theo điều kiện mà máy chủ phải đáp ứng, vì đây mới là thứ quyết định card hay mô-đun nào lắp được vào máy đang có.
| Mã | Khe cần có | Nguồn phụ | Làm mát | Nhiệt độ làm việc |
|---|---|---|---|---|
| VEGA-340-04A1 | PCI Express x4, chỗ trống cho bo mạch dài 171 mm | Đầu nối 6 chân, 12 V qua cáp | Quạt trên card | -20 đến 60 độ C |
| VEGA-340-08A1 | PCI Express, cùng nhóm card với bản bốn vi xử lý | Theo tài liệu hãng | Quạt trên card | Theo tài liệu hãng |
| VEGA-330-02A1 | Mini PCIe kích thước đầy đủ, khe dẫn làn PCIe | Không cần | Thụ động, dựa vào gió trong máy | -20 đến 55 độ C với luồng gió 0,7 mét mỗi giây |
| VEGA-330-01A1 | Mini PCIe kích thước đầy đủ, khe dẫn làn PCIe | Không cần | Thụ động, dựa vào gió trong máy | -20 đến 60 độ C |
| VEGA-230 | Mini PCIe kích thước đầy đủ, khe dẫn tín hiệu USB | Không cần | Thụ động | Theo tài liệu hãng |
Đọc bảng theo chiều từ dưới lên sẽ thấy rõ ranh giới. Nhóm mini PCIe không đòi nguồn phụ và không có quạt, nên lắp được vào máy nhúng gá trong tủ điện. Nhóm card PCIe đòi khe dài, đòi điện và đòi đường gió, đổi lại sức xử lý trên một khe cắm lớn hơn nhiều lần. Chọn nhầm nhóm nghĩa là hàng về tới nơi nhưng thân máy không đóng nắp được, hoặc bộ nguồn không đủ dự phòng.
Phần tính toán số luồng camera và ngân sách điện khi cân nhắc giữa bản bốn và bản tám vi xử lý được tách sang bài riêng, xem cách chọn giữa VEGA-340-04A1 và VEGA-340-08A1.
Máy nào lắp được card VEGA-340-04A1
Yêu cầu tối thiểu gồm bốn điểm: một khe PCI Express x4 còn trống, khoảng trống cơ khí cho bo mạch dài 171 mm, đường cấp 12 V rảnh trên bộ nguồn, và luồng gió đi qua vùng đặt card. Thân máy rackmount 4U kiểu IPC-610 đáp ứng cả bốn vì tài liệu ghi thân máy nhận tới mười lăm card mở rộng, có quạt lọc gió ở mặt trước và nhận bộ nguồn dạng ATX. Thân máy chủ 2U như HPC-7242 cũng nhận bo mạch chủ ATX, nhưng chiều cao 2U buộc phải kiểm lại việc card cắm qua bộ chuyển hướng khe.
Điểm hay bị bỏ sót là bộ nguồn. Card ăn thêm tới 16,8 W ở mức tối đa, con số này nhỏ so với tổng công suất máy nhưng phải cộng vào phần dự phòng khi máy đã cắm sẵn nhiều card mở rộng và nhiều ổ đĩa. Cách kiểm nhanh là cộng công suất danh định của mọi thành phần rồi so với công suất bộ nguồn, giữ ít nhất hai mươi phần trăm dự phòng.
Mua VEGA-340-04A1 ở đâu
Card tăng tốc thuộc nhóm hàng đặt theo dự án, không nằm trong danh sách hàng dựng sẵn trên website. Khi hỏi hàng, gửi kèm bốn thông tin sau sẽ rút ngắn được một vòng trao đổi: mã máy sẽ lắp card, số khe PCIe còn trống, công suất bộ nguồn hiện có, và mô hình dự kiến chạy cùng số luồng camera.
Các máy chủ và thân máy rackmount lắp được card nằm trong danh mục máy tính công nghiệp dạng rackmount. Các mô-đun và linh kiện khác của hãng nằm trong chuyên mục thiết bị công nghiệp. Khối lượng suy luận vượt quá sức của một card tăng tốc thì hướng tiếp theo là máy chủ dùng bộ xử lý đồ hoạ, khác hẳn về giá thành lắp đặt và về điện năng.
Danh mục máy tính công nghiệp Advantech theo dòng sản phẩm nằm tại máy tính công nghiệp Advantech trên IPC247. Nếu chưa chốt được thân máy sẽ lắp card, chạy công cụ chọn máy theo điều kiện lắp đặt rồi gửi kết quả kèm yêu cầu báo giá.
Câu hỏi thường gặp về VEGA-340-04A1
VEGA-340-04A1 là thiết bị gì?
Là card tăng tốc trí tuệ nhân tạo dạng PCI Express x4 của Advantech, mang bốn vi xử lý thị giác Intel Movidius Myriad X. Card không tự chạy được, phải cắm vào khe PCIe của một máy tính công nghiệp và nhận phần suy luận mà vi xử lý chính của máy không kham nổi.
Card cần nguồn phụ hay lấy điện từ khe cắm?
Theo tài liệu hãng, mặc định card lấy điện từ chân tiếp xúc của khe PCIe, đồng thời có sẵn đầu nối 6 chân nhận nguồn 12 V qua cáp. Mức tiêu thụ ghi 6,7 W ở trạng thái cơ bản và 16,8 W tối đa, nên phần dự phòng của bộ nguồn máy phải tính theo con số tối đa.
VEGA-340-04A1 có quạt không?
Có. Tài liệu hãng ghi card dùng quạt 12 V với đầu nối hai chân loại PH 1,25 mm. Đây là điểm khác với các mô-đun mini PCIe cùng dòng vốn làm mát thụ động, và cũng là lý do card hợp với thân máy rackmount hơn là với máy nhúng thân mỏng.
Phần mềm đang chạy có phải viết lại khi chuyển sang card này không?
Phần suy luận phải đi qua bộ công cụ Intel OpenVINO, tài liệu ghi bản R2 2019 trở lên. Mô hình đã huấn luyện được chuyển đổi sang định dạng của bộ công cụ, phần ghép nối trong ứng dụng phải gọi đúng thư viện. Ứng dụng do bên thứ ba viết mà không mở phần ghép nối thì phải làm cùng nhà cung cấp phần mềm đó.
Khi nào nên chọn mô-đun mini PCIe thay vì card VEGA-340-04A1?
Khi máy đặt trong tủ điện, không có khe PCIe dài và không có đường cấp 12 V phụ. Lúc đó mô-đun mini PCIe làm mát thụ động phù hợp hơn, đổi lại số luồng camera xử lý được ít hơn. Ranh giới thường nằm ở chỗ máy là máy nhúng gá tủ hay là máy đặt trong tủ rack có bộ nguồn rộng.
