Card tăng tốc AI VEGA-340-08A1 và bản 04A1 là hai cấu hình của cùng một dòng card Advantech, khác nhau ở số vi xử lý thị giác trên bo mạch. Bài này không lặp lại thông số, phần đó nằm ở bảng thông số đầy đủ VEGA-340-04A1. Bài bàn ba việc trước khi ký đơn hàng: ước lượng quy mô để biết cần bao nhiêu khối xử lý, tính phần điện phải cộng thêm vào bộ nguồn, và kiểm thân máy đang có.
Hai bản card VEGA-340 khác nhau ở đâu

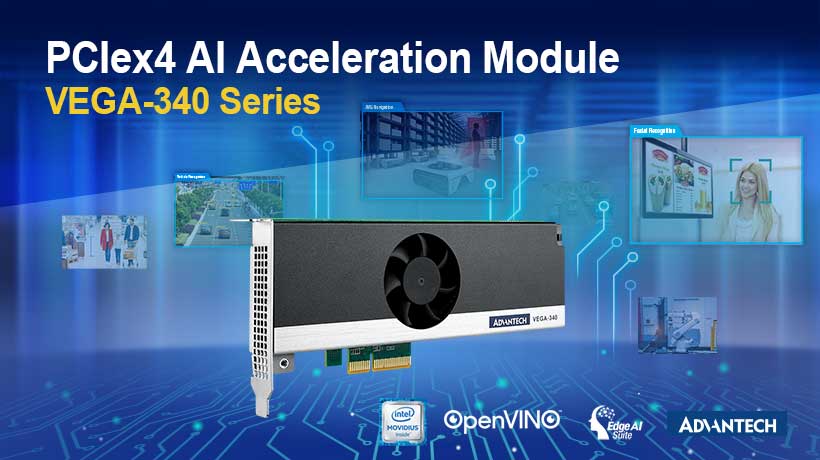

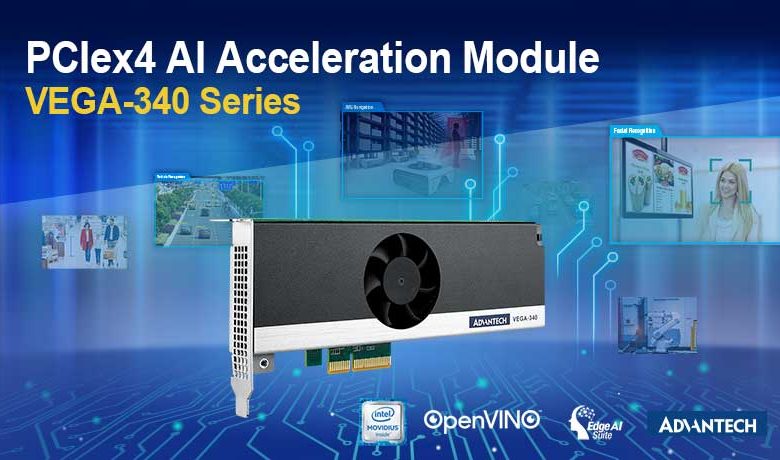

Hai bản dùng chung dạng card PCI Express và chung bộ công cụ phần mềm Intel OpenVINO. Khác biệt nằm ở số khối xử lý trên bo mạch: theo cách đặt mã của hãng, bản 04A1 mang bốn vi xử lý thị giác Intel Movidius Myriad X, bản 08A1 mang gấp đôi.
Một điểm cần cẩn thận khi đọc tài liệu. Tài liệu của dòng sản phẩm này có chỗ mô tả cấu hình bốn khối xử lý, có chỗ mô tả cấu hình chín khối. Con số chính xác phải lấy theo mã đặt hàng cụ thể, không suy từ tên dòng. Yêu cầu nhà cung cấp xác nhận bằng văn bản mã đầy đủ và số khối xử lý tương ứng là việc nên làm trước khi chốt cấu hình.

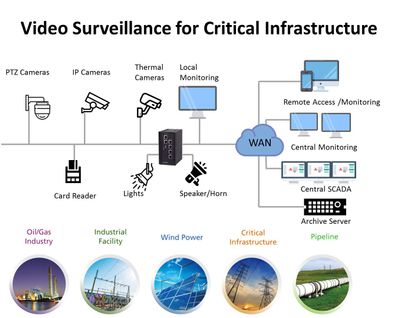

Ước lượng quy mô trước khi chọn số khối xử lý
Câu hỏi hay gặp nhất là một card chạy được bao nhiêu camera. Không có con số quy đổi cố định, vì kết quả phụ thuộc mô hình, độ phân giải thật sự đưa vào mô hình và nhịp khung hình mỗi luồng cần. Bảng dưới xếp theo quy mô hệ thống, dùng để khoanh vùng phương án trước khi đo thật.
| Quy mô hệ thống | Phương án thường dùng | Điện phải cộng vào bộ nguồn | Điểm cần kiểm trước |
|---|---|---|---|
| Một tới hai luồng, mô hình gọn, máy đặt trong tủ điện | Mô-đun mini PCIe thay vì card | Vài watt, không cần đường nguồn phụ | Khe mini PCIe còn trống và dẫn đúng loại tín hiệu |
| Ba tới sáu luồng gom về một máy chủ trong tủ rack | Một card bản 04A1 | Tính theo mức tối đa 16,8 W của bản 04A1 | Khe PCI Express x4 và chỗ cho bo mạch dài 171 mm |
| Nhiều luồng hơn, hoặc mô hình nặng trên cùng số luồng | Một card bản 08A1 | Theo tài liệu hãng của đúng mã đặt hàng | Luồng gió qua card và phần dự phòng bộ nguồn |
| Nhiều khu vực camera cách xa nhau | Chia thành nhiều máy, mỗi máy một card | Cộng theo từng máy | Chiều dài cáp camera và cách gom kết quả về một chỗ |
Dòng cuối bảng hay bị bỏ qua. Gom hết camera của cả nhà máy về một máy chủ nghe có vẻ gọn, nhưng đường cáp camera dài thêm hàng trăm mét và cả cụm chỉ còn một điểm hỏng. Bài toán chia máy hay gom máy phải cân cả hai mặt, không chỉ cân sức xử lý.
Bốn bước đo trước khi quyết định nhân đôi
Cách chắc chắn nhất để biết cần bản nào là đo trên máy mẫu, không suy luận trên giấy.
- Chốt mô hình và độ phân giải đưa vào. Ảnh camera có thể lớn nhưng phần đưa vào mô hình thường đã được cắt hoặc thu nhỏ. Con số sau khi cắt mới là con số quyết định khối lượng tính toán.
- Chạy thử trên một máy có card bản 04A1. Đo số khung hình mỗi giây đạt được với đúng mô hình đó, để máy chạy liên tục ít nhất một giờ để thấy ảnh hưởng của nhiệt.
- Chia cho yêu cầu từng luồng. Lấy số khung hình đo được chia cho nhịp mỗi luồng cần, trừ đi khoảng hai mươi phần trăm dự phòng cho giờ cao điểm.
- So với số luồng thực tế. Thiếu dưới hai lần thì cân nhắc giảm độ phân giải hoặc giảm nhịp khung hình. Thiếu từ hai lần trở lên mới là lúc chuyển sang bản nhiều khối xử lý hơn hoặc thêm card.
Bước hai là bước hay bị rút ngắn. Số liệu đo trong mười phút đầu luôn cao hơn số liệu sau một giờ, vì nhiệt trong thân máy còn đang lên. Lấy số liệu mười phút đầu để lập cấu hình dẫn tới hệ thống đạt trong nghiệm thu rồi hụt vào ca sản xuất mùa nóng.
Ngân sách điện và luồng gió của thân máy
Card tăng tốc không phải thiết bị ăn điện lớn, nhưng nó cộng vào một bộ nguồn thường đã gánh sẵn nhiều thứ. Với bản 04A1, tài liệu hãng ghi 6,7 W ở trạng thái cơ bản và 16,8 W tối đa. Với bản 08A1, con số phải lấy theo tài liệu hãng của đúng mã đặt hàng, không nhân đôi con số của bản 04A1 rồi lấy đó làm căn cứ.
Cách tính gọn trong ba dòng. Cộng công suất danh định của bo mạch chủ, ổ đĩa, card mở rộng và card tăng tốc. So với công suất bộ nguồn đang lắp. Giữ ít nhất hai mươi phần trăm dự phòng, vì bộ nguồn chạy sát mức danh định lâu ngày là nguyên nhân quen thuộc của những lần máy tự khởi động lại không rõ lý do.
Phần luồng gió cũng cần một dòng riêng. Card có quạt riêng nhưng quạt đó chỉ thổi khí trong thân máy, khí nóng vẫn phải có đường ra. Máy đặt trong tủ rack kín, không có quạt hút, thì nhiệt tích lại trong tủ chứ không mất đi. Bài toán nhiệt trong tủ được nói kỹ hơn ở bài mô-đun VEGA-330-02A1 lắp trong tủ.
Kiểm thân máy trước khi đặt card tăng tốc AI VEGA-340-08A1
Năm hạng mục dưới đây kiểm trên chính chiếc máy sẽ lắp, không kiểm trên tài liệu của dòng máy. Máy cùng dòng nhưng khác cấu hình đặt hàng có thể đã dùng hết khe.
| Hạng mục kiểm | Cách kiểm | Ngưỡng cần đạt |
|---|---|---|
| Khe cắm còn trống | Mở nắp đếm khe, đọc nhãn trên bo mạch chủ | Còn ít nhất một khe PCI Express x4 hoặc rộng hơn |
| Chỗ trống cơ khí | Đo từ chân khe tới thành thân máy hoặc tới lồng ổ đĩa | Đủ cho bo mạch dài 171 mm, còn khe hở cho gió |
| Đường cấp nguồn phụ | Đếm đầu cắm còn rảnh trên bộ nguồn | Còn một đầu 12 V rảnh, hoặc chuẩn bị cáp chia phù hợp |
| Phần dự phòng công suất | Cộng công suất danh định của mọi thành phần | Còn tối thiểu hai mươi phần trăm sau khi cộng card |
| Đường gió trong thân máy | Xem hướng quạt hút và quạt thổi, kiểm bó cáp có chắn gió không | Gió đi qua vùng đặt card và có đường thoát ra khỏi tủ |
Thân máy rackmount 4U kiểu IPC-610 thường qua cả năm hạng mục, vì tài liệu ghi thân máy nhận tới mười lăm card mở rộng và có quạt lọc gió ở mặt trước. Thân máy chủ 2U như HPC-7442 nhận bo mạch chủ cỡ lớn nhưng chiều cao thấp, nên phải kiểm việc card cắm qua bộ chuyển hướng khe trước khi đặt hàng.
Chọn thiết bị chạy card tăng tốc
Thứ tự quyết định nên đi từ bài toán, không đi từ mã hàng. Chốt mô hình và số luồng trước, đo trên máy mẫu, rồi mới chọn giữa mô-đun mini PCIe, card bản 04A1 và card bản 08A1. Chuỗi xử lý từ camera tới kết quả và các yêu cầu về độ trễ được trình bày trong bài ứng dụng thị giác máy tính. Các thân máy nhận card mở rộng nằm trong danh mục máy tính công nghiệp dạng rackmount, các mô-đun và linh kiện khác nằm trong chuyên mục giải pháp IoT công nghiệp.
Danh mục máy tính công nghiệp Advantech theo dòng nằm tại máy tính công nghiệp Advantech trên IPC247. Nếu thân máy hiện tại không qua được bảng kiểm ở trên, chạy công cụ chọn máy theo điều kiện lắp đặt rồi gửi kết quả kèm yêu cầu báo giá.
Câu hỏi thường gặp về card tăng tốc AI VEGA-340-08A1
Bản 08A1 khác bản 04A1 ở điểm nào?
Hai bản cùng dòng card PCI Express, khác nhau ở số vi xử lý thị giác Intel Movidius Myriad X trên bo mạch. Cách đặt mã của hãng cho thấy bản 04A1 mang bốn khối xử lý, bản 08A1 mang gấp đôi. Tài liệu của dòng sản phẩm có chỗ ghi cấu hình bốn khối và chỗ ghi cấu hình chín khối, nên phải xác nhận theo mã đặt hàng cụ thể trước khi chốt.
Chọn theo số luồng camera thế nào cho đúng?
Không có con số quy đổi cố định từ số luồng sang số khối xử lý, vì kết quả phụ thuộc mô hình, độ phân giải đưa vào mô hình và nhịp khung hình mỗi luồng cần. Cách làm đúng là chạy thử đúng mô hình trên một máy mẫu có card bản 04A1, đo số khung hình đạt được, rồi mới quyết định nhân đôi hay không.
Phải cộng bao nhiêu vào ngân sách điện của bộ nguồn?
Với bản 04A1, tài liệu hãng ghi 6,7 W ở trạng thái cơ bản và 16,8 W tối đa, nên phần dự phòng của bộ nguồn tính theo con số tối đa. Với bản 08A1 phải lấy theo tài liệu hãng của đúng mã đặt hàng, không suy ra bằng cách nhân đôi con số của bản 04A1.
Một máy lắp được mấy card tăng tốc?
Giới hạn nằm ở ba chỗ: số khe PCI Express còn trống, chỗ trống cơ khí cho bo mạch dài, và phần dự phòng của bộ nguồn. Thân máy rackmount 4U nhận nhiều card mở rộng nên thường không vướng khe, nhưng vẫn phải cộng lại công suất và kiểm luồng gió qua từng card.
Khi nào nên chia sang nhiều máy thay vì thêm card?
Khi hệ thống camera nằm ở nhiều khu vực cách xa nhau, hoặc khi yêu cầu là mất một máy vẫn còn phần còn lại chạy. Gom hết vào một máy chủ làm đường cáp camera dài ra và biến máy đó thành điểm hỏng duy nhất của cả cụm.
