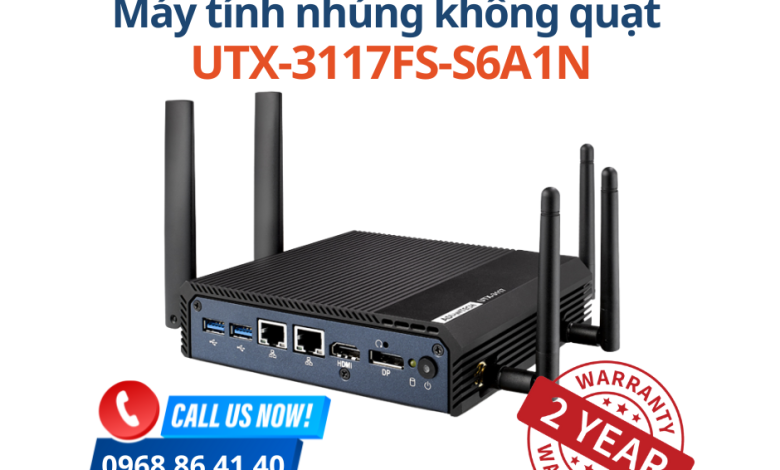

UTX-3117FS-S6A1N là cổng IoT không quạt của Advantech, thuộc dòng UTX-3117 dựng trên bo mạch UTX cỡ nhỏ. Máy đặt ở lớp giữa: phía dưới nối thiết bị trường qua cổng COM và mạng, phía trên đẩy số liệu đã lọc lên hệ thống. Bài viết nêu thông số công bố, cách đấu vào tủ và những vị trí lắp thường gặp.
Thông số kỹ thuật UTX-3117FS-S6A1N
| Hạng mục | Thông số công bố |
|---|---|
| Vi xử lý | Intel Pentium N4200 bốn nhân, 1,1 GHz, tăng tốc tới 2,5 GHz, tiêu thụ thiết kế 6 W |
| Bộ nhớ | Tối đa 8 GB |
| Cổng mạng và mở rộng | Đa kết nối theo cấu hình, nền bo mạch UTX cỡ 116,8 x 111,8 mm |
| Cổng nối tiếp | 1 cổng RS-232 và 1 cổng RS-422 hoặc RS-485 |
| Cổng USB | 2 cổng USB 3.0 |
| Âm thanh | 1 cụm giắc gồm ngõ ra, ngõ vào micrô và ngõ vào tín hiệu, chuẩn độ nét cao |
| Làm mát | Không quạt, tản nhiệt qua vỏ máy |
| Nhiệt độ làm việc | Tới 55 độ C theo tài liệu hãng |
| Khối lượng | 1,2 kg |
| Nguồn vào | Dải rộng theo tài liệu hãng |
| Chứng nhận nhiễu điện từ | CE, FCC loại B |
Ba con số đáng chú ý nhất trong bảng là mức tiêu thụ 6 W, khối lượng 1,2 kg và thiết kế không quạt. Chúng đi cùng nhau: vi xử lý tiêu thụ thấp mới cho phép bỏ quạt, bỏ quạt mới cho phép làm vỏ kín, vỏ kín mới đặt được ở nơi nhiều bụi. Đây là chuỗi ràng buộc quyết định máy hợp với vị trí nào.
Điểm cần đọc kỹ là dải nhiệt. Mức 55 độ C là con số thử nghiệm trên vỏ máy, không phải nhiệt độ trong tủ. Tủ điện kín đặt trong xưởng vào giữa trưa có thể nóng hơn không khí bên ngoài từ mười đến mười lăm độ. Vì vậy khi nhiệt độ xưởng đã ở mức 38 độ, phải tính thông gió cho tủ chứ không dựa vào con số công bố.

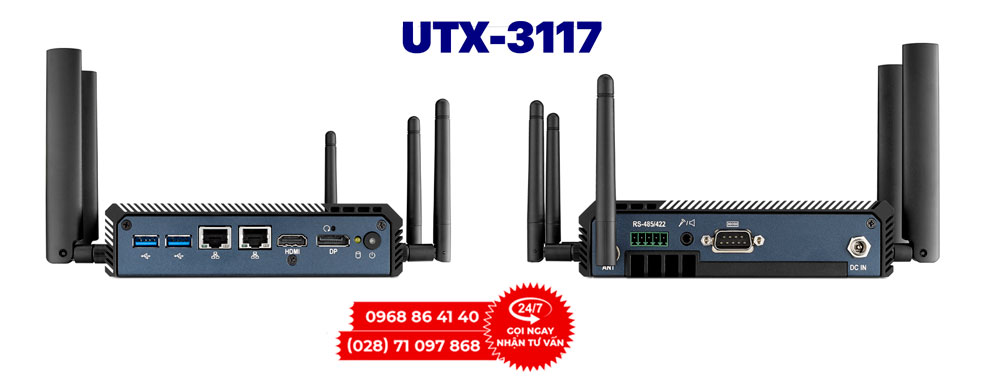

Cổng kết nối và cách đấu vào tủ
Máy có hai cổng nối tiếp với hai vai trò khác nhau, và đây là điểm hay bị đấu nhầm khi lắp.
- Cổng RS-232. Nối một thiết bị duy nhất ở cự ly ngắn, thường dưới mười lăm mét. Dùng cho đầu đọc mã vạch, cân bàn, máy in nhãn hoặc màn hình phụ đặt ngay cạnh tủ.
- Cổng RS-422 hoặc RS-485. Nối nhiều thiết bị trên một đôi dây xoắn, cự ly xa hơn nhiều lần. Đây là cổng dùng cho tuyến Modbus gồm đồng hồ đo điện, biến tần và bộ điều khiển nhiệt độ. Kiểu tín hiệu chọn theo cấu hình, phải chốt trước khi đi dây.
- Cổng USB 3.0. Dùng cho khoá phần mềm, ổ sao lưu cấu hình hoặc mô-đun thu phát khi cần. Không nên để USB làm đường truyền chính vì đầu cắm dễ lỏng khi tủ rung.
Về đi dây, ba việc nên làm ngay từ đầu. Một, tách máng dây tín hiệu khỏi máng dây động lực, giữ khoảng cách tối thiểu hai mươi phân, cắt ngang thì cắt vuông góc. Hai, đôi dây RS-485 phải là cáp xoắn có màn chắn, màn chắn chỉ nối đất một đầu. Ba, đầu cuối tuyến RS-485 phải có điện trở kết thúc đúng giá trị, thiếu điện trở này là nguyên nhân phổ biến của lỗi đọc chập chờn khi tuyến dài.
Khi số tuyến nối tiếp vượt quá số cổng có sẵn, cách xử lý gọn là đưa tuyến lên mạng bằng cổng dịch giao thức rồi cho máy đọc qua Modbus TCP, trình bày ở bài cổng Modbus Advantech. Cách này giữ nguyên máy và chỉ thêm thiết bị mạng.
UTX-3117FS-S6A1N dùng cho việc gì
- Tủ thu thập số liệu trong xưởng. Máy đọc đồng hồ đo điện và biến tần trên tuyến RS-485, gộp số liệu theo phút rồi đẩy lên hệ giám sát. Cỡ máy nhỏ nên gá được vào tủ đang chật mà không phải thay tủ.
- Trạm điều khiển đèn và biển báo ngoài trời. Máy chạy luật logic đơn giản theo lịch và theo cảm biến, không quạt nên vỏ kín được, hợp với hộp đặt ngoài trời có che nắng.
- Điểm bán lẻ và quầy dịch vụ. Máy nối đầu đọc mã vạch qua RS-232 và màn hình phụ, chạy phần mềm bán hàng nhẹ. Không quạt nên không gây tiếng ồn trong không gian kín.
- Trạm quan trắc môi trường. Máy gom số liệu từ mô-đun thu thập rồi gửi về trung tâm, chạy liên tục nhiều tháng. Mức tiêu thụ thấp giúp giảm dung lượng bộ lưu điện cần trang bị.
Ngược lại, có ba việc không nên giao cho máy này. Thứ nhất là xử lý ảnh nhiều luồng, vì phần đồ hoạ tích hợp của dòng vi xử lý tiết kiệm điện không đủ. Thứ hai là chạy cơ sở dữ liệu lớn tại chỗ, vì bộ nhớ giới hạn ở mức 8 GB. Thứ ba là bài toán cần nhiều hơn hai cổng COM, khi đó nên chuyển sang máy tính nhúng cỡ lớn hơn.
So sánh với các dòng cùng nhóm
| Mã máy | Vi xử lý | Cổng chính | Điểm mạnh |
|---|---|---|---|
| UTX-3117FS-S6A1N | Intel Pentium N4200 bốn nhân, 6 W | 1 RS-232, 1 RS-422 hoặc RS-485, 2 USB 3.0 | Cỡ nhỏ nhất trong nhóm, 1,2 kg, giao kèm phần mềm nên dựng nhanh |
| ARK-1123C | Intel Atom E3825 hai nhân 1,33 GHz | 2 GbE, 2 cổng RS-232 hoặc RS-422 hoặc RS-485 chọn trong BIOS, 1 VGA | Theo thông số công bố: có khay ổ SATA 2,5 inch, một khe mPCIe kích thước đầy đủ và một khe mSATA nửa kích thước, gá được VESA, thanh DIN hoặc bắt tường |
| UNO-2372G | Intel Atom hoặc Celeron theo cấu hình | 2 GbE, 4 USB, 4 COM, HDMI, DisplayPort | Theo thông số công bố: thiết kế mô-đun, 2 khe mPCIe và tầng mở rộng iDoor cho bus trường |
| EIS-D620 | Nền ARM, chạy Debian | Modbus và OPC UA theo tài liệu hãng, hai ngõ HDMI | Giao kèm bộ đổi giao thức và trình dựng bảng điều khiển, thân máy dày 29 mm |
Cách đọc bảng này gọn lại thành ba câu hỏi. Cần bao nhiêu cổng COM: hai thì lấy UTX hoặc ARK, bốn thì lấy UNO. Có cần khe mở rộng cho card bus trường hay không: cần thì chỉ UNO đáp ứng. Phần mềm chạy trên máy đã có sẵn hay phải dựng: đã có bộ chuyển giao thức giao kèm thì EIS-D620 rút ngắn được nhiều công.
Mua UTX-3117FS-S6A1N ở đâu
Trên site này, bài giới thiệu chung của dòng nằm ở cổng IoT không quạt UTX-3117, còn nhóm máy cùng kiểu tản nhiệt nằm ở danh mục máy tính không quạt. Khi bài toán thiên về thu thập tín hiệu cảm biến chứ không phải đọc thiết bị có sẵn cổng Modbus, phần mô-đun vào ra mạng trình bày ở bài ADAM-6000.
Khi hỏi hàng nên gửi trước năm thông tin: số cổng COM và kiểu tín hiệu của từng cổng, danh sách thiết bị cần đọc, phần mềm sẽ chạy trên máy, nhiệt độ tại vị trí lắp và kích thước khoảng trống còn lại trong tủ. Năm thông tin này quyết định chọn UTX hay chuyển sang dòng lớn hơn. Nhóm máy tính nhúng của hãng liệt kê tại danh mục máy tính nhúng Advantech trên IPC247. Khi cấu hình chưa chốt, dùng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về UTX-3117FS-S6A1N
UTX-3117FS-S6A1N dùng vi xử lý gì?
Theo thông số công bố, máy dùng Intel Pentium N4200 bốn nhân, xung cơ bản 1,1 GHz và tăng tốc tới 2,5 GHz, mức tiêu thụ thiết kế 6 W. Đây là dòng vi xử lý tiết kiệm điện, đủ cho việc đọc số liệu, chạy luật logic đơn giản và chuyển tiếp lên mạng, không dành cho xử lý ảnh hay huấn luyện mô hình.
Máy chịu được nhiệt độ bao nhiêu?
Bài giới thiệu của hãng nêu mức chịu đựng tới 55 độ C. Con số này đo ở vỏ máy trong điều kiện thử, nên khi lắp trong tủ kín cần trừ hao. Tủ ngoài trời hoặc tủ đặt cạnh nguồn nhiệt phải tính thêm quạt thông gió hoặc chọn máy có dải nhiệt rộng hơn.
Không quạt thì tản nhiệt bằng cách nào?
Nhiệt truyền từ vi xử lý qua khối kim loại ra vỏ máy, vỏ máy đóng vai trò cánh tản nhiệt. Vì vậy phải chừa khoảng trống quanh máy, không bọc vải hay dán nhãn kín mặt vỏ, và không kê máy nằm sát vách tủ. Máy không quạt hợp với nơi nhiều bụi vì không hút bụi vào bên trong.
Hai cổng COM trên máy dùng cho những thiết bị nào?
Máy có một cổng RS-232 và một cổng RS-422 hoặc RS-485. Cổng RS-232 thường dùng cho đầu đọc mã vạch, cân hoặc màn hình phụ ở cự ly ngắn. Cổng RS-485 dùng cho tuyến Modbus nối nhiều thiết bị như đồng hồ đo điện và biến tần trong cùng một tủ.
Cắm là chạy nghĩa là không phải cấu hình gì cả?
Không phải vậy. Máy được giao kèm phần mềm và trình điều khiển sẵn nên không phải cài từ đầu, nhưng vẫn phải khai báo danh sách điểm đo, đặt địa chỉ mạng và đặt tài khoản quản trị. Phần rút ngắn được là khâu dựng hệ điều hành và cài trình điều khiển cho từng cổng.
Nên chọn UTX-3117FS-S6A1N hay một máy tính nhúng cỡ lớn hơn?
Chọn UTX-3117FS-S6A1N khi chỗ lắp chật, số cổng cần dùng ít và phần mềm chạy nhẹ. Chọn máy tính nhúng cỡ lớn hơn như dòng UNO khi cần bốn cổng COM trở lên, cần khe mở rộng cho card bus trường, hoặc khi phần mềm cần thêm bộ nhớ và ổ lưu trữ dung lượng lớn.
