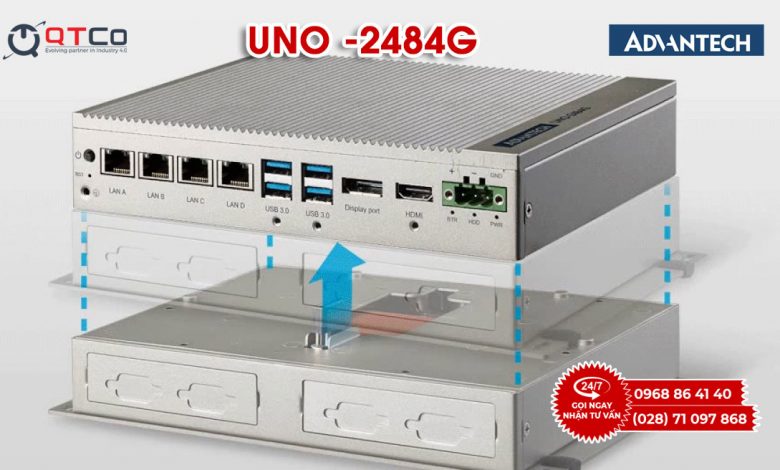

UNO-2484G là máy tính hộp không quạt khổ tiêu chuẩn của Advantech, dùng vi xử lý Intel Core i thế hệ 6 và 7. Máy có 4 cổng GbE, 4 cổng nối tiếp, 4 cổng USB 3.0, hai khay ổ SATA 2,5 inch chạy được RAID và thân xếp tầng để lắp thêm mô-đun iDoor. So với các mã Atom cùng dòng UNO-2000, UNO-2484G là bậc dành cho trạm vừa chạy giao diện vận hành vừa xử lý dữ liệu tại chỗ.
Thông số kỹ thuật UNO-2484G
Bảng dưới lấy theo tài liệu ba mã đặt hàng UNO-2484G-6331AE, UNO-2484G-6332AE và UNO-2484G-6531AE trên trang sản phẩm. Hạng mục nào phụ thuộc bản một tầng hay hai tầng thì ghi cả hai giá trị.
| Hạng mục | Thông số UNO-2484G |
|---|---|
| Vi xử lý | Ba mã trong bảng dùng Intel Core i3-6100U thế hệ 6, 2,3 GHz, bộ nhớ đệm 3 MB; theo tài liệu hãng dòng còn tuỳ chọn Core i5 và Core i7 thế hệ 6 và 7 |
| Bộ nhớ | 8 GB DDR4 2133 MHz, nâng được tới 16 GB |
| Đồ hoạ | Intel HD Graphics 520 |
| Lưu trữ | 1 khe mSATA dùng chung với khe mPCIe và 2 khay ổ SATA 2,5 inch cho SSD hoặc ổ cứng, hỗ trợ RAID 0 và RAID 1 |
| Khe mở rộng | 1 khe mPCIe khổ đầy đủ ở bản một tầng; 4 khe mPCIe khổ đầy đủ ở bản hai tầng, trong đó 1 khe dành riêng cho mô-đun không dây |
| Cổng mạng | 4 cổng RJ45 GbE chuẩn 1000Base-T; cổng A dùng Intel i219-IT, cổng B đến D dùng Intel i210-IT, hỗ trợ IEEE 1588 và 802.1AS |
| Cổng nối tiếp | 4 cổng RS-232, RS-422, RS-485 |
| Cổng USB | 4 cổng USB 3.0 |
| Ngõ hình ảnh | 1 HDMI tới 1920 x 1080 ở 60 Hz và 1 DisplayPort tới 3840 x 2160 ở 30 Hz |
| Âm thanh | Ngõ tín hiệu ra |
| Bảo mật phần cứng | Vi điều khiển TPM 2.0 theo tài liệu sản phẩm |
| Bộ đếm giám sát | Lập trình được 255 mức, từ 1 đến 255 giây |
| BIOS | AMI EFI 64 Mbit |
| Đèn báo | Đèn cho nguồn, ổ cứng, trạng thái và hoạt động mạng, cảnh báo pin đồng hồ thời gian thực yếu |
| Nguồn cấp | 10 đến 36 VDC qua cầu đấu 2 chân |
| Điện tiêu thụ | 55 W khi chạy thường, 95,2 W lúc cao nhất |
| Hệ điều hành | Microsoft Windows 10, bản Windows 7 64 bit và bản Linux của Advantech |
| Vỏ và trọng lượng | Vỏ nhôm, nặng 1,4 kg bản một tầng, 1,8 kg bản hai tầng |
| Kích thước | 200 x 140 x 40 mm bản một tầng, 200 x 140 x 70 mm bản hai tầng |
| Cách gá | Chân đế, treo tường, giá VESA và thanh ray DIN theo bộ phụ kiện tuỳ chọn |
| Cấp bảo vệ | IP40 |
| Chống rung | IEC 60068-2-64, 3 Grms ngẫu nhiên 5 đến 500 Hz, 1 giờ mỗi trục khi dùng ổ mSATA |
| Chống sốc | IEC 60068-2-27, 50 G dạng nửa sóng sin 11 ms |
| Nhiệt độ làm việc | -20 đến 60 °C ở độ ẩm 5 đến 85 phần trăm với luồng gió 0,7 m/s |
| Nhiệt độ lưu kho | -40 đến 85 °C |
| Độ ẩm | 10 đến 95 phần trăm ở 40 °C, không ngưng tụ |
| Chứng nhận | CE, FCC, CCC, BSMI, UL |
UNO-2484G dùng cho việc gì
Bốn cổng mạng, hai khay ổ và bậc vi xử lý Core i đưa UNO-2484G ra khỏi vai trò bộ gom dữ liệu thuần tuý. Bốn chỗ lắp dưới đây tận dụng đúng phần cấu hình dư ra đó.
- Máy chủ nhỏ đặt tại xưởng cho phần mềm quản lý sản xuất. Hai khay ổ chạy RAID 1 giữ cơ sở dữ liệu ca sản xuất ngay tại chỗ, không phụ thuộc đường truyền về trung tâm. Khi một ổ hỏng, dây chuyền vẫn ghi được số liệu trong lúc chờ thay ổ.
- Trạm gom dữ liệu nhiều lớp mạng. Bốn cổng GbE tách riêng mạng thiết bị hiện trường, mạng camera, mạng văn phòng và một nhánh dự phòng. Cách chia này giữ lưu lượng hình ảnh khỏi tràn sang nhánh điều khiển, đồng thời hạn chế đường lây khi một nhánh gặp sự cố.

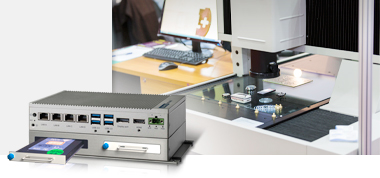

- Bàn vận hành có màn hình lớn. Ngõ DisplayPort đẩy màn 4K ở 30 Hz cho sơ đồ công nghệ tĩnh, ngõ HDMI đẩy màn Full HD cho phần thao tác. Bậc Core i đủ sức chạy phần mềm giám sát thu thập dữ liệu cùng lúc với trình duyệt báo cáo.
- Trạm cần mở rộng dần theo giai đoạn. Chọn bản hai tầng ngay từ đầu để dành sẵn ba khe mPCIe. Giai đoạn sau thêm cổng bus trường, cổng vào ra số cách ly hoặc mô-đun truyền dẫn không dây mà không phải thay thân máy và không phải dừng dây chuyền lâu.
So sánh với các dòng cùng nhóm
Trong dòng UNO-2000, bốn mã dưới đây trải từ bậc Atom cỡ nhỏ lên bậc Core i khổ tiêu chuẩn. Bảng xếp theo ba thứ quyết định giá và khả năng nâng cấp: bậc vi xử lý, chỗ chứa dữ liệu và số khe iDoor.
| Mã máy | Vi xử lý | Lưu trữ | Cổng mạng và ngõ hình | Khe iDoor | Điểm mạnh |
|---|---|---|---|---|---|
| UNO-2484G | Intel Core i3, i5 hoặc i7 thế hệ 6 và 7, 8 GB DDR4 | 1 mSATA và 2 khay ổ 2,5 inch có RAID 0 và 1 | 4 GbE, HDMI và DisplayPort tới 4K | 1 khe bản một tầng, 4 khe bản hai tầng | Bậc cao nhất nhóm, chứa và xử lý dữ liệu ngay tại trạm |
| UNO-2483G | Intel Core i7, i3 hoặc Celeron thế hệ 4 tới 1,9 GHz, 4 hoặc 8 GB DDR3L | 2 ổ HDD hoặc SSD có RAID 0 và 1 | 4 GbE, VGA và HDMI | 2 khe mPCIe | Cùng khổ tiêu chuẩn, có gộp mạng dự phòng dạng teaming |
| UNO-2473G | Intel Atom thế hệ 4 tới 1,91 GHz, 4 GB DDR3L | — | 4 GbE, VGA và HDMI | 3 khe mPCIe | Giữ đủ 4 cổng mạng ở bậc Atom, điện tiêu thụ thấp hơn |
| UNO-2372G | Intel Atom E3815 1,46 GHz, 4 GB DDR3L | 1 mSATA và 1 khay ổ 2,5 inch | 2 GbE, HDMI và DisplayPort | 2 khe mPCIe | Khổ nhỏ nhất trong bốn mã, hợp tủ điện chật |
Khoảng cách lớn nhất nằm giữa UNO-2484G và ba mã còn lại là chỗ chứa dữ liệu cộng với bậc vi xử lý. Nếu trạm chỉ đọc và chuyển tiếp số liệu, ba mã kia đủ và tiết kiệm điện hơn. Nếu trạm phải giữ cơ sở dữ liệu, chạy báo cáo hoặc xử lý ảnh nhẹ thì UNO-2484G mới đúng bậc. Một cặp so sánh cụ thể ở lớp dưới đã được phân tích trong bài so sánh ACP-4320 và UNO-2483G.
Mua UNO-2484G ở đâu
Trang sản phẩm trên site là máy tính công nghiệp không quạt UNO-2484G. Mã cùng khổ ở bậc thấp hơn là UNO-2483G, còn nhóm máy cấu hình mạnh khác nằm trong danh mục PC không quạt mạnh mẽ. Phần theo dõi và cập nhật máy từ xa sau khi lắp được nói kỹ trong bài phần mềm nhúng DeviceOn iEdge.
Khi đề nghị báo giá, nên nêu năm điểm để chốt đúng mã: chọn bản một tầng hay hai tầng, dung lượng và loại ổ cho hai khay, cấu hình RAID mong muốn, danh sách mô-đun iDoor dự kiến lắp, và điện áp một chiều có sẵn tại tủ. Riêng bản hai tầng cần đo lại chiều sâu tủ vì thân cao 70 mm, so với 40 mm của bản một tầng. Muốn đối chiếu thêm với các dòng máy tính công nghiệp khác của hãng thì mở danh mục máy tính công nghiệp Advantech trên IPC247. Nếu chưa rõ nên chọn máy hộp hay máy rackmount cho phòng máy, có thể chạy công cụ chọn máy theo yêu cầu trước khi gửi danh sách.
Câu hỏi thường gặp về UNO-2484G
UNO-2484G bản một tầng và bản hai tầng khác nhau ra sao?

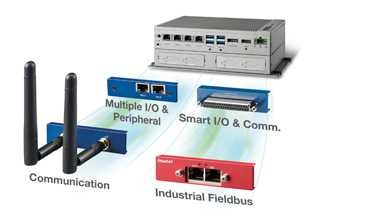

Bản một tầng cao 40 mm và có 1 khe mPCIe khổ đầy đủ, chỉ nhận mô-đun iDoor không dây. Bản hai tầng cao 70 mm và có 4 khe mPCIe khổ đầy đủ, trong đó 1 khe dành cho mô-đun không dây và 3 khe còn lại nhận mọi loại mô-đun iDoor. Trọng lượng và giá đỡ đi kèm cũng khác nhau.
UNO-2484G chạy được RAID không?
Máy có hai khay ổ SATA 2,5 inch cho SSD hoặc ổ cứng, hỗ trợ RAID 0 và RAID 1, cùng một khe mSATA dùng chung với khe mPCIe. Cấu hình hay dùng là hệ điều hành trên mSATA, còn hai khay ổ chạy RAID 1 để giữ dữ liệu sản xuất khi một ổ hỏng.
UNO-2484G xuất được màn hình 4K không?
Ngõ DisplayPort của máy hỗ trợ độ phân giải 3840 x 2160 ở tần số quét 30 Hz, ngõ HDMI hỗ trợ 1920 x 1080 ở 60 Hz. Với bảng thông tin sản xuất hiển thị tĩnh thì mức 30 Hz đủ dùng, còn nội dung chuyển động nhanh nên chạy ở độ phân giải Full HD.
UNO-2484G tiêu thụ bao nhiêu điện?
Mức công bố là 55 W khi chạy thường và 95,2 W lúc cao nhất, nguồn cấp một chiều dải rộng 10 đến 36 VDC qua cầu đấu hai chân. Khi tính bộ nguồn cho tủ, nên lấy theo mức cao nhất cộng thêm phần dự trữ cho ổ đĩa và mô-đun iDoor lắp thêm.
UNO-2484G có bao nhiêu cổng mạng và dùng chip gì?
Máy có 4 cổng RJ45 GbE. Cổng thứ nhất dùng bộ điều khiển Intel i219-IT, ba cổng còn lại dùng Intel i210-IT, đều hỗ trợ đồng bộ thời gian IEEE 1588 và 802.1AS. Bốn cổng cho phép tách riêng mạng thiết bị, mạng camera, mạng quản lý và một nhánh dự phòng.
