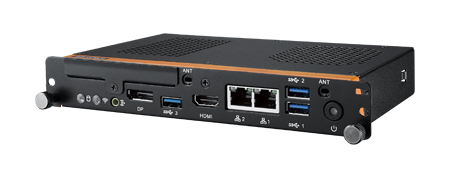

DS-280GB-S9A1E là mô-đun đầu phát bảng hiệu kỹ thuật số theo chuẩn OPS của Advantech: bộ xử lý Intel Core i5-6442EQ, đồ họa Intel HD 530, độ phân giải tối đa 4096 x 2160 tại 60 Hz, thân 200 x 119 x 30 mm và khối lượng 1,5 kg. Trong bảng thông số của model này có một dòng ít người đọc kỹ: mức chịu rung 0,2 Grms thử theo IEC 60068-2-64. Bài viết giải thích con số đó nói gì, và dùng nó để chọn vị trí lắp cho từng kiểu môi trường.

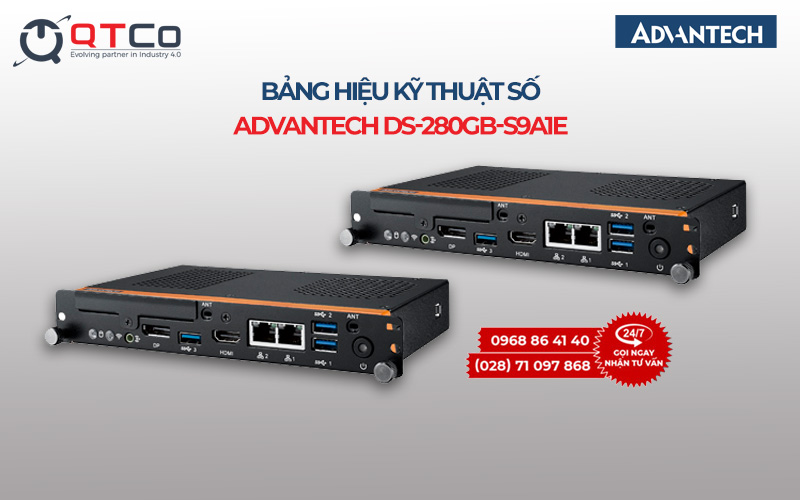

1. Thông số kỹ thuật DS-280GB-S9A1E
Catalog trên site này chưa có mã DS-280GB-S9A1E, nên bảng dưới lấy theo tài liệu mô tả sản phẩm. Ô nào chưa có số liệu chắc chắn thì ghi là "theo tài liệu hãng".
| Hạng mục | Thông số |
|---|---|
| Bộ xử lý | Intel Core i5-6442EQ, có chức năng quản trị từ xa, chipset Intel QM170 |
| Đồ họa | Intel HD 530 tích hợp |
| Bộ nhớ | Tối đa 32 GB, mỗi khe SO-DIMM nhận 16 GB |
| Ngõ ra hình | HDMI 2.0, DisplayPort 1.2 và đầu nối JAE phía sau; ba màn độc lập |
| Độ phân giải | 4096 x 2160 tại 60 Hz |
| Định dạng video giải mã | H.265 hay HEVC, H.264 hay AVC, JPEG và các định dạng phổ biến khác |
| Nguồn điện | 12 tới 19 V một chiều qua kết nối OPS, quản lý theo ACPI 3.0 |
| Mức tiêu thụ | Tối đa 26,12 W và chờ 6,35 W ở đầu vào 12 V; tối đa 28,80 W và chờ 6,46 W ở đầu vào 19 V |
| Kích thước, khối lượng | 200 x 119 x 30 mm theo khuôn khổ OPS; 1,5 kg |
| Nhiệt độ hoạt động | 0 tới 40 độ C |
| Chịu rung khi chạy | 0,2 Grms, thử theo IEC 60068-2-64, rung ngẫu nhiên, dải 5 tới 500 Hz, một giờ mỗi trục |
| Hệ điều hành | Windows và Linux |
| Chứng nhận | Tương thích điện từ; an toàn theo UL, CB và CCC |
| Lưu trữ và cổng vào ra | Theo tài liệu hãng cho bản mã này |
Mức tiêu thụ ghi theo hai đầu vào điện áp khác nhau, nên khi tính nguồn cho cả cụm phải lấy đúng con số ứng với điện áp thật sẽ dùng. Cách tính nguồn cho một điểm và cho cả chuỗi nằm ở bài DS-280GB-U0A1E. Phần khe OPS và những thay đổi khi lắp mô-đun vào thân màn trình bày ở bài DS-280GB-S8A1E.
2. Đọc đúng con số chống rung 0,2 Grms
Grms là giá trị hiệu dụng của gia tốc rung trong một dải tần, không phải mức va đập tức thời. Ba chi tiết đi kèm con số quyết định cách hiểu nó.
- Rung ngẫu nhiên, không phải rung hình sin. Phép thử ngẫu nhiên mô phỏng rung nền thật của công trình và máy móc, khắc nghiệt hơn rung một tần số cố định. Đây là kiểu thử gần với hiện trường hơn.
- Dải 5 tới 500 Hz. Dải này phủ phần lớn rung do máy quay, quạt gió, thang cuốn và xe chạy qua sàn. Rung dưới 5 Hz, chẳng hạn dao động của công trình cao tầng theo gió, không nằm trong phép thử.
- Một giờ mỗi trục, khi máy đang chạy. Con số áp cho trạng thái hoạt động. Mức chịu rung khi vận chuyển trong thùng thường cao hơn và là một dòng thông số khác, không dùng lẫn.
Điều con số này không nói: nó không bảo đảm cho cú va đập một lần, ví dụ xe nâng chạm vào cột treo màn hoặc cánh cửa đập vào tủ. Va đập là hạng mục thử riêng. Nó cũng không nói gì về ngàm treo và tường, vốn là hai thứ hỏng trước máy ở nơi rung nhiều.
3. Bốn kiểu môi trường lắp và mức rung tương ứng
| Vị trí lắp | Nguồn rung chính | Rủi ro thực tế | Việc phải làm |
|---|---|---|---|
| Sảnh, hành lang, phòng chờ | Gần như không có rung nền | Thấp; hỏng hóc thường do nhiệt chứ không do rung | Lắp theo hướng dẫn thường, tập trung vào đối lưu gió |
| Cột và vách gần thang máy, thang cuốn | Rung nền liên tục theo giờ hoạt động | Lỏng ốc ngàm treo, lỏng đầu cắm, nhiễu hình theo chu kỳ | Siết ốc có chốt hãm, kiểm tra lại sau tháng đầu, dùng ổ thể rắn |
| Nhà xưởng, kho, khu bốc dỡ | Xe nâng, băng tải, máy nén khí | Rung nền cộng va đập; bụi bám làm nóng thêm | Đệm giảm rung ở ngàm, chọn vị trí xa lối xe chạy, che bụi cho khe gió |
| Bảng hiệu ngoài trời, gần đường | Gió, xe tải chạy qua, rung móng cột | Rung theo đợt, biên độ lớn; kết hợp với nhiệt và ẩm | Tủ kỹ thuật riêng có giá đỡ, tính cả nhiệt và nước; xem lại kết cấu cột trước khi tính máy |
Một nhận xét từ hiện trường: ở ba nhóm dưới, thiết bị hỏng vì rung hiếm hơn nhiều so với kết nối hỏng vì rung. Đầu cắm lỏng dần, cáp mạng tuột chốt, ốc ngàm nới ra. Đây là lý do nhóm mô-đun cắm trong thân màn có lợi thế: không có dây nguồn và cáp hình chạy ngoài để mà lỏng.
4. Bốn việc làm khi biết trước điểm lắp có rung
- Chọn ổ thể rắn ngay từ đầu. Ổ cứng cơ có đầu đọc chuyển động nên nhạy với rung hơn nhiều lần. Cách chọn ổ theo dải nhiệt và mức rung của vị trí lắp mô tả ở bài chọn ổ SSD công nghiệp.
- Xử lý ngàm treo trước khi xử lý máy. Ngàm treo và bu lông nở vào tường là mắt xích yếu nhất. Dùng ốc có chốt hãm hoặc keo khoá ren, và đưa việc siết lại ốc vào lịch bảo trì của tháng đầu tiên.
- Cố định cáp gần đầu cắm. Buộc cáp vào một điểm cố định cách đầu cắm một đoạn ngắn để rung không kéo trực tiếp vào chân cắm. Việc này mất vài phút mỗi điểm và xoá được nhóm sự cố mất hình gián đoạn.
- Ghi mức rung vào biên bản bàn giao. Ít nhất là mô tả nguồn rung và tần suất. Sau này khi một điểm hay hỏng hơn các điểm khác, đây là dữ kiện đầu tiên cần tra.
5. DS-280GB-S9A1E dùng cho việc gì
- Màn hình có khe OPS ở khu vực đông người qua lại. Không có cáp hình chạy ngoài nên không bị va, không bị rút nhầm khi lau dọn.
- Cụm ba màn từ một mô-đun. Máy đưa ba màn độc lập ở mức phân giải cao, phù hợp với vách hiển thị chia ba khung nội dung.
- Điểm hiển thị gần thang cuốn hoặc khu vực có rung nền. Mức chịu rung công bố cùng dạng lắp trong thân màn giảm hẳn nhóm sự cố do lỏng kết nối.
- Điểm cần đổi máy mà giữ nguyên màn. Rút mô-đun cũ, cắm mô-đun mới, giữ nguyên ngàm treo; quy trình chi tiết ở bài nâng cấp mô-đun OPS trong màn hình đang chạy.
6. Mua DS-280GB-S9A1E ở đâu
Bốn thông tin nên chuẩn bị trước khi hỏi hàng: màn hình hiện có khe cắm chuẩn nào, số khung nội dung cần chạy song song, nguồn rung tại vị trí treo, và điện áp một chiều sẵn có tại điểm. Cấu trúc chung của một hệ thống bảng hiệu số, gồm màn hình, phần mềm nội dung và đường mạng, trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech.
Màn hình có khe cắm mô-đun nằm ở danh mục màn hình công nghiệp. Nhóm máy tính công nghiệp cùng hãng dùng cho các vị trí có rung và bụi liệt kê tại danh mục máy tính công nghiệp Advantech trên IPC247. Khi cần lọc nhanh theo kiểu gắn, mức rung và dải nhiệt, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về DS-280GB-S9A1E
Con số chống rung 0,2 Grms của DS-280GB-S9A1E nghĩa là gì?
Đó là mức rung ngẫu nhiên mà máy chịu được khi đang chạy, thử theo IEC 60068-2-64 trong dải tần 5 tới 500 Hz, mỗi trục một giờ. Grms là giá trị hiệu dụng của gia tốc rung, không phải mức va đập tức thời. Con số này nói máy sống được với rung nền liên tục, không nói máy chịu được cú va mạnh.
Vị trí nào có rung đủ lớn để phải cân nhắc?
Bốn nhóm hay gặp: cột và vách gần thang máy hoặc thang cuốn, tường chung với phòng máy điều hòa hay máy nén, sàn nhà xưởng có xe nâng chạy qua, và bảng hiệu gắn ngoài trời chịu gió cùng rung từ giao thông. Ba nhóm đầu là rung nền liên tục, nhóm cuối là rung theo đợt.
Mô-đun nằm trong thân màn hình có bớt rung hơn máy đặt rời không?
Có, nhưng theo cách khác. Mô-đun không có dây nguồn và cáp hình chạy ngoài nên không bị rung làm lỏng đầu cắm, đây là hỏng hóc phổ biến nhất ở nơi rung. Đổi lại, mô-đun chịu chung rung với màn hình và với ngàm treo, nên chất lượng ngàm quyết định phần lớn kết quả.
Nơi có rung thì chọn ổ lưu trữ thế nào?
Chọn ổ thể rắn, không dùng ổ cứng cơ. Ổ cứng cơ có đầu đọc chuyển động nên nhạy với rung hơn nhiều lần, và tài liệu nhiều model công bố dải nhiệt thấp hơn khi lắp ổ cơ. Đây là thay đổi cấu hình rẻ nhất khi biết trước điểm lắp có rung.
DS-280GB-S9A1E dùng bộ xử lý gì và xuất được mấy màn?
Máy dùng bộ xử lý Intel Core i5-6442EQ trên chipset Intel QM170, đồ họa Intel HD 530, bộ nhớ tối đa 32 GB. Máy đưa tín hiệu ra ba màn độc lập qua HDMI 2.0, DisplayPort 1.2 và đầu nối JAE phía sau, độ phân giải tối đa 4096 x 2160 tại 60 Hz.
