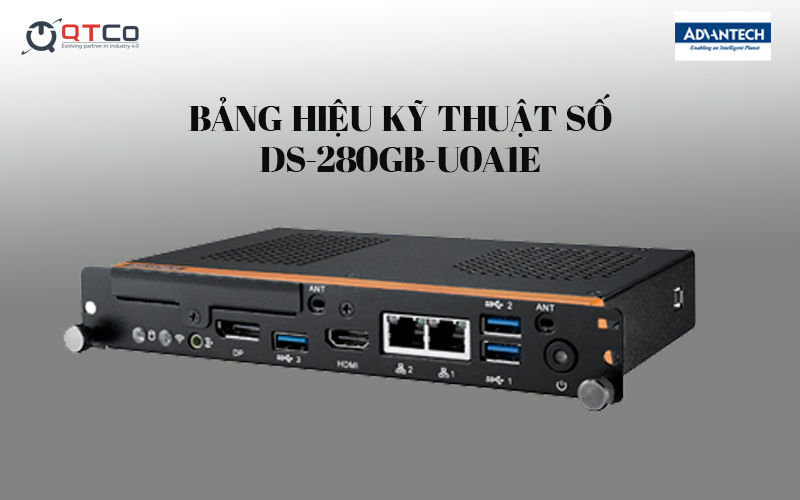

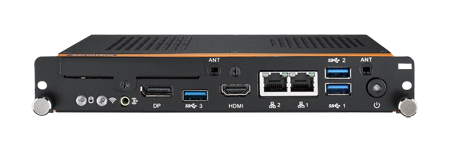

DS-280GB-U0A1E là mô-đun đầu phát bảng hiệu kỹ thuật số của Advantech cắm vào khe OPS trên thân màn hình. Máy dùng bộ xử lý Intel Core thế hệ 6, chipset Intel QM170, xuất hình tới 4096 x 2160 tại 60 Hz, và có bộ số liệu tiêu thụ điện được công bố khá đầy đủ: tối đa 26,12 W ở nguồn 12 V, tối đa 28,80 W ở nguồn 19 V. Bài viết nêu thông số theo tài liệu hãng, rồi dùng chính các con số đó để trả lời một câu hỏi thực tế trong mọi dự án hiển thị: tính nguồn cho một điểm và cho cả chuỗi như thế nào.
1. Thông số kỹ thuật DS-280GB-U0A1E
| Hạng mục | Thông số |
|---|---|
| Bộ xử lý | Intel Core thế hệ 6: i7-6822EQ, i5-6442EQ hoặc i3-6102E |
| Chipset | Intel QM170 |
| Bộ nhớ | 2 khe DDR4 SO-DIMM 260 chân, tối đa 32 GB, mỗi khe 16 GB |
| Độ phân giải | 4096 x 2160 tại 60 Hz |
| Ngõ ra hình | Ba màn độc lập qua HDMI 2.0, DisplayPort 1.2 và đầu nối JAE phía sau |
| Cổng khác | 1 x HDMI, 3 x USB 3.0, 1 khe SIM bên trong; âm thanh độ nét cao có nhận biết giắc cắm qua cài đặt hệ điều hành |
| Điện áp vào | 12 V hoặc 19 V một chiều qua kết nối OPS |
| Tiêu thụ điện ở 12 V | Tối đa 26,12 W; chế độ chờ 6,35 W, đo trên bản Core i7-6822EQ |
| Tiêu thụ điện ở 19 V | Tối đa 28,80 W; khi không hoạt động 6,46 W, đo trên bản Core i7-6822EQ |
| Nhiệt độ hoạt động | Tới 40 độ C |
| Chịu rung | 0,2 Grms theo IEC 60068-2-64, dải 5 tới 500 Hz, một giờ mỗi trục |
| Kích thước, khối lượng | 200 x 119 x 30 mm theo khuôn khổ OPS; khoảng 1,5 kg |
| Hệ điều hành | Windows 10 |
| Lưu trữ | Theo tài liệu hãng cho bản mã này |
Bộ số liệu điện ở trên là thứ hiếm gặp trong tài liệu thiết bị hiển thị, và nó đáng dùng. Phần lớn hồ sơ dự án chỉ ghi "nguồn 12 V", rồi tới lúc chọn bộ nguồn và tính tải cho tủ điện thì không ai có con số để cộng. Cách lắp và các ràng buộc của dạng mô-đun OPS mô tả ở bài DS-280GB-S8A1E.
2. Đọc đúng con số tiêu thụ điện
Ba điều cần nhớ khi đọc bảng công suất của một đầu phát.
- Con số đo trên bản cấu hình cao nhất. Mức 26,12 W và 28,80 W đo trên bản Core i7-6822EQ. Bản mã dùng Core i3 hoặc i5 sẽ thấp hơn, nên lấy số của bản i7 để tính là an toàn.
- Công suất và dòng điện là hai việc khác nhau. Cùng một mức công suất, cấp ở 12 V thì dòng lớn hơn cấp ở 19 V. Ở 12 V, mức 26,12 W tương ứng dòng khoảng 2,2 A; ở 19 V, mức 28,80 W tương ứng dòng khoảng 1,5 A. Dòng lớn hơn nghĩa là sụt áp trên dây nhiều hơn, và đoạn dây dài phải chọn tiết diện lớn hơn.
- Chế độ chờ không phải là tắt. Mức 6,35 W chạy suốt những giờ màn hình không phát nội dung. Nhân với 8.760 giờ mỗi năm được khoảng 55,6 kWh cho một máy. Ở mức đầy tải chạy liên tục, con số là khoảng 252 kWh mỗi năm.
3. So sánh điện áp vào và mức tiêu thụ trong dòng DS
Bảng dưới xếp các model theo đúng một trục: cấp nguồn thế nào và tốn bao nhiêu điện. Các trục khác như số màn, chuẩn khe hay dải nhiệt nằm ở những bài riêng dẫn trong bảng.
| Model | Điện áp vào | Công suất tối đa | Công suất chờ | Lưu ý khi tính nguồn |
|---|---|---|---|---|
| DS-280GB-U0A1E | 12 V hoặc 19 V một chiều qua kết nối OPS | 26,12 W ở 12 V; 28,80 W ở 19 V | 6,35 W ở 12 V; 6,46 W ở 19 V | Nguồn đi qua màn hình, nên chuẩn nguồn do màn quyết định |
| DS-200GB-T0A1E | 12 V, dòng 8 A, chế độ AT hoặc ATX | Khoảng 45 W | Theo tài liệu hãng | Cấp qua khe SDM, không có dây nguồn riêng cho mô-đun |
| DS-580GB-S6A2E | Theo tài liệu hãng | Khoảng 27 W khi đầy tải | Khoảng 19 W | Mức chờ cao hơn nhóm còn lại do có đồ họa rời |
| DS-780GB-U3A1E | Nguồn một chiều theo tài liệu hãng | Theo tài liệu hãng | Theo tài liệu hãng | Đầu phát đặt rời, có bộ nguồn và ổ cắm riêng |
Điểm rút ra: nhóm mô-đun cắm khe lấy nguồn qua màn hình nên không cần ổ cắm riêng, còn nhóm đặt rời cần một ổ cắm cho mỗi máy. Với chuỗi nhiều điểm, chênh lệch này ảnh hưởng tới số ổ cắm phải kéo thêm và số bộ nguồn phải dự phòng trong kho.
4. Tính nguồn cho một điểm và cho cả chuỗi
Bốn bước sau đủ cho phần lớn dự án hiển thị.
- Cộng công suất đỉnh tại một điểm. Lấy công suất đỉnh của đầu phát cộng công suất của màn hình theo tài liệu hãng của màn, cộng thêm các thiết bị đi kèm như bộ chuyển mạch mạng nhỏ hoặc bộ khuếch đại tín hiệu hình nếu có.
- Nhân hệ số dự phòng. Nhân tổng vừa có với khoảng 1,5 lần rồi mới chọn bộ nguồn hoặc chọn nhánh cấp điện. Bộ nguồn chạy sát ngưỡng liên tục sẽ nóng và hỏng sớm.
- Kiểm dòng và tiết diện dây. Với nguồn một chiều điện áp thấp, đoạn dây dài làm sụt áp. Nếu phải kéo xa, chọn cấp điện áp cao hơn trong dải cho phép hoặc tăng tiết diện dây.
- Tính phần dự phòng khi mất điện. Chỉ cần giữ hiển thị qua các lần mất điện ngắn thì bộ lưu điện nhỏ là đủ, vì đầu phát chỉ tiêu thụ vài chục oát. Nhưng nếu phải giữ cả màn hình sáng thì công suất bộ lưu điện chủ yếu do màn quyết định, không phải do đầu phát.
Với chuỗi nhiều điểm, nhân bốn bước trên cho một điểm mẫu rồi nhân với số điểm là đủ để lập dự toán. Quy trình khảo sát và chốt cấu hình chuẩn cho dự án nhiều điểm mô tả ở bài triển khai chuỗi bảng hiệu kỹ thuật số.
5. DS-280GB-U0A1E dùng cho việc gì
- Màn hình có sẵn khe OPS trong trung tâm thương mại. Không thêm ổ cắm, không thêm bộ nguồn rời, tải điện tại điểm gọn lại còn một đường cho màn.
- Bảng thông tin trong sảnh và khu vực công cộng. Ba màn độc lập từ một mô-đun giúp giảm số thiết bị phải cấp nguồn và phải quản lý.
- Điểm phải chạy liên tục theo giờ mở cửa. Bộ số liệu điện đầy đủ giúp tính chi phí vận hành cả năm ngay từ lúc lập dự toán.
- Điểm không kéo được cáp mạng. Khe SIM bên trong cho phép nhận nội dung qua đường di động thay vì chờ hạ tầng mạng.
6. Mua DS-280GB-U0A1E ở đâu
Bốn thông tin nên chuẩn bị trước khi hỏi hàng: màn hình có khe OPS hay không và cấp nguồn ở mức nào qua khe đó, số màn tại mỗi điểm, nhiệt độ tại vị trí lắp vào giờ nóng nhất, và điểm lắp đã có ổ cắm riêng hay phải kéo thêm. Riêng thông tin cuối quyết định phần chi phí điện nhẹ trong dự toán.
Cấu trúc chung của một hệ thống hiển thị, gồm đầu phát, màn hình, phần mềm nội dung và đường mạng, trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech. Màn hình có khe cắm mô-đun nằm ở danh mục màn hình công nghiệp. Phần theo dõi tình trạng và cập nhật cả cụm từ trung tâm nằm ở bài phần mềm nhúng DeviceOn-iEdge.
Nhóm máy tính công nghiệp cùng hãng dùng cho các hệ hiển thị lớn hơn liệt kê tại danh mục máy tính công nghiệp Advantech trên IPC247. Khi cần lọc theo kiểu gắn, số ngõ hình và mức tiêu thụ điện, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về DS-280GB-U0A1E
DS-280GB-U0A1E tiêu thụ bao nhiêu điện?
Theo tài liệu hãng đo trên bản Core i7-6822EQ, máy tiêu thụ tối đa 26,12 W và ở chế độ chờ 6,35 W khi cấp nguồn 12 V một chiều; tối đa 28,80 W và khi không hoạt động 6,46 W khi cấp nguồn 19 V một chiều. Bản mã dùng Core i3 hoặc i5 sẽ thấp hơn.
Cấp nguồn 12 V hay 19 V thì hơn?
Cả hai đều nằm trong dải cho phép. Ở 12 V, dòng điện lớn hơn nên phải chú ý tiết diện dây và độ sụt áp trên đoạn dây dài. Ở 19 V, dòng nhỏ hơn nhưng công suất đo được nhỉnh hơn một chút. Với mô-đun cắm khe OPS, nguồn lấy qua chính kết nối trên màn hình nên chuẩn nguồn do màn quyết định.
Chọn bộ nguồn theo công suất đỉnh hay công suất trung bình?
Theo công suất đỉnh, rồi cộng thêm phần dự phòng. Một bộ nguồn chạy sát ngưỡng liên tục sẽ nóng và giảm tuổi thọ. Cách làm thường dùng là lấy công suất đỉnh nhân hệ số dự phòng khoảng 1,5 lần rồi mới chọn model bộ nguồn.
Vì sao phải tính cả công suất ở chế độ chờ?
Vì đầu phát chạy quanh năm. Mức 6,35 W tưởng nhỏ nhưng nhân với 8.760 giờ mỗi năm thành khoảng 55,6 kWh cho một máy, rồi nhân tiếp với số điểm trong chuỗi. Với chuỗi vài chục điểm, đây là khoản đáng đưa vào dự toán vận hành.
Đầu phát và màn hình, phần nào tốn điện hơn?
Màn hình. Mức vài chục oát của đầu phát thường nhỏ hơn nhiều so với mức tiêu thụ của một màn hình cỡ lớn chạy độ sáng cao. Khi tính tải cho ổ cắm, cầu dao và bộ lưu điện, phải lấy số của cả hai theo tài liệu hãng chứ không chỉ số của đầu phát.
