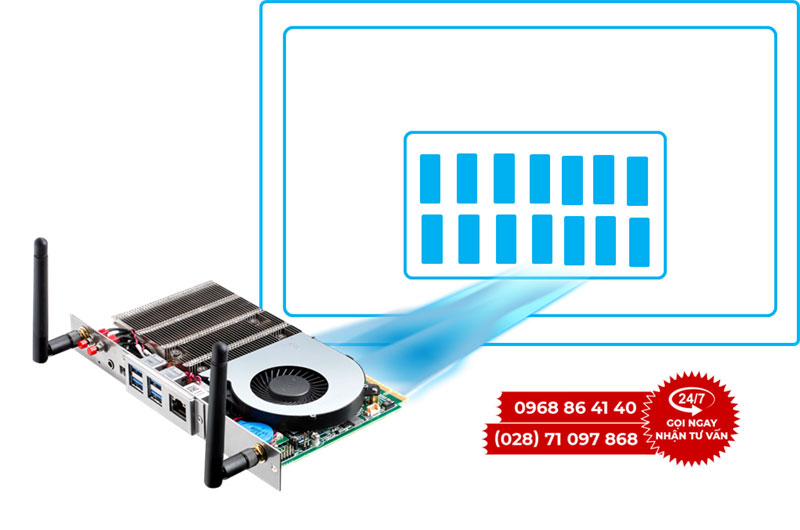

DS-200GB-T0A1E là đầu phát biển hiệu kỹ thuật số của Advantech ở dạng mô-đun cắm vào khe theo chuẩn SDM trên thân màn hình. Máy dùng bộ xử lý Intel Core i3-8100H thế hệ 8, đồ họa Intel UHD 630, độ phân giải tối đa 4096 x 2160 tại 60 Hz, thân máy 175 x 100 x 20 mm theo cỡ SDM-L và dải nhiệt hoạt động 0 tới 55 độ C. Bài viết nêu thông số theo tài liệu hãng, khác biệt giữa chuẩn SDM và chuẩn OPS, và các tình huống lắp đặt mà dạng mô-đun có lợi hơn hẳn đầu phát đặt rời.
1. Thông số kỹ thuật DS-200GB-T0A1E
| Hạng mục | Thông số |
|---|---|

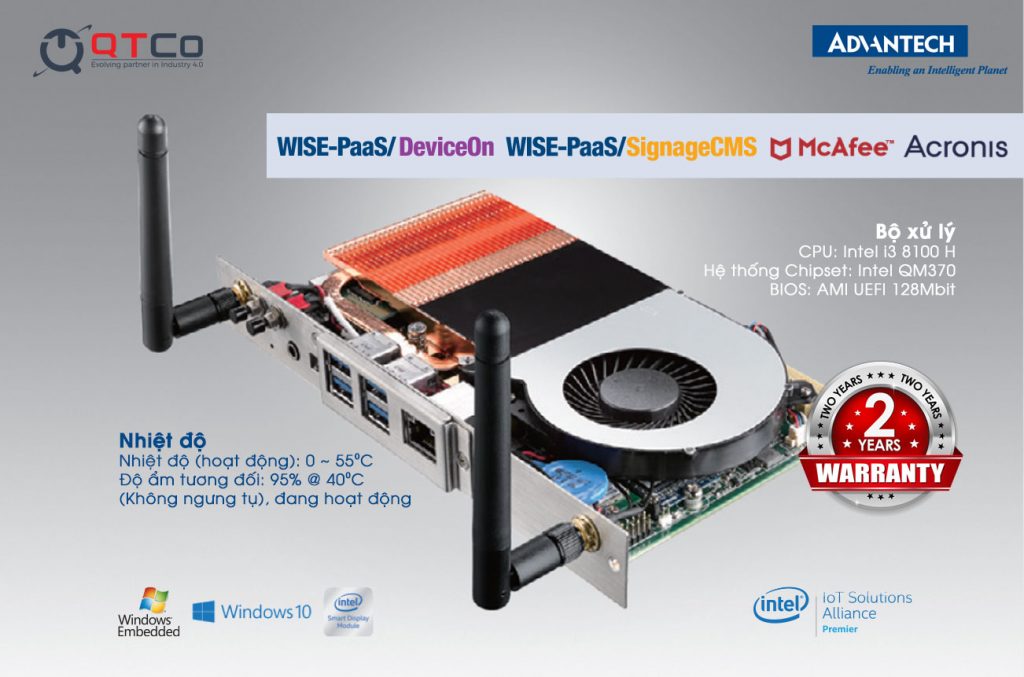

| Bộ xử lý | Intel Core i3-8100H thế hệ 8, chipset Intel QM370, BIOS AMI UEFI 128 Mbit |
| Đồ họa | Intel UHD 630 tích hợp |
| Bộ nhớ | 2 khe DDR4 SO-DIMM 260 chân, tối đa 32 GB, mỗi khe 16 GB |
| Lưu trữ | Khe M.2 2242 chuẩn M key |
| Ngõ ra hình | HDMI 2.0 và DisplayPort 1.2 qua đầu nối JAE; 1 x mini DisplayPort trên giá đỡ phía trước |
| Độ phân giải | 4096 x 2160 tại 60 Hz |
| Định dạng video giải mã | H.265 hay HEVC, H.264 hay AVC, MPEG-2, VC-1 hay WMV9, VP8, VP9, JPEG |
| Mạng | 1 x RJ-45 |
| Cổng khác | 4 x USB 3.1 thế hệ 2, 1 ngõ âm thanh SPDIF kèm ngõ ra và ngõ vào micrô |
| Nguồn điện | 12 V dòng 8 A, chế độ AT hoặc ATX, quản lý theo ACPI 3.0, công suất khoảng 45 W |
| Bộ đếm giám sát | Ngắt hoặc khởi động lại hệ thống, đặt được từ 1 tới 255 giây |
| Kích thước, khối lượng | 175 x 100 x 20 mm theo cỡ SDM-L, 1 kg |
| Nhiệt độ hoạt động | 0 tới 55 độ C; độ ẩm tới 95% ở 40 độ C không ngưng tụ |
| Phần mềm | Windows 10 bản 64 bit; phần mềm quản lý thiết bị và quản lý nội dung của hãng |
| Chứng nhận | Tương thích điện từ CE, FCC; an toàn theo IEC 60950 |
Hai con số đáng chú ý. Thứ nhất là dải nhiệt 0 tới 55 độ C, rộng hơn hẳn nhóm đầu phát đặt rời của dòng DS vốn dừng ở 40 độ C. Điều này hợp lý vì mô-đun nằm trong thân màn hình, nơi nhiệt độ luôn cao hơn nhiệt độ phòng. Thứ hai là chỉ một cổng mạng RJ-45, khác nhóm đặt rời thường có hai cổng; nghĩa là không tách được đường nội dung khỏi đường quản trị bằng hai cổng vật lý, mà phải tách bằng cấu hình mạng.

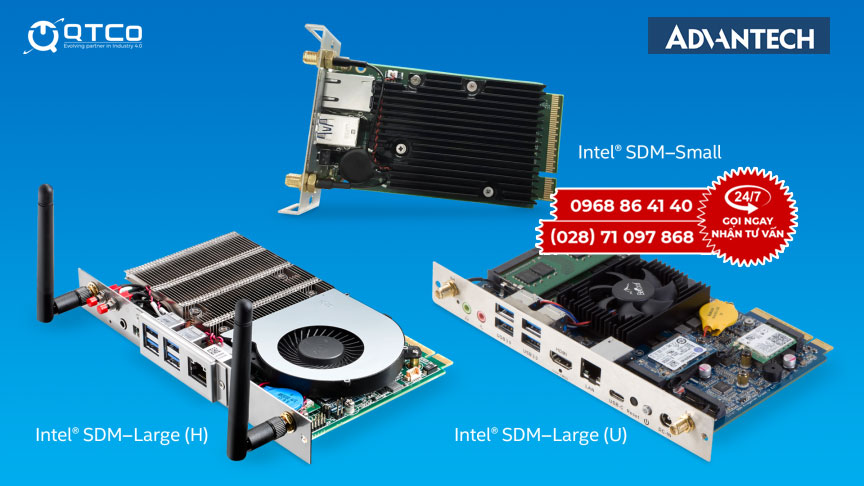

2. Chuẩn SDM khác chuẩn OPS ở đâu
Cả SDM và OPS đều là chuẩn khe cắm mô-đun máy tính trên thân màn hình. Ý tưởng giống nhau: bỏ hộp máy riêng, bỏ dây nguồn riêng, bỏ cáp hình chạy ngoài. Nhưng hai chuẩn không thay thế cho nhau.
| Hạng mục | Mô-đun SDM (DS-200GB-T0A1E) | Mô-đun OPS (nhóm DS-280GB) |
|---|---|---|
| Kích thước mô-đun | 175 x 100 x 20 mm theo cỡ SDM-L | Theo khuôn khổ OPS, dày hơn và rộng hơn |
| Đầu nối | Đầu nối JAE mang tín hiệu hình, cổng và nguồn | Đầu nối JAE 80 chân theo chuẩn OPS |
| Nguồn cấp | 12 V một chiều qua khe cắm | 12 tới 19 V một chiều qua kết nối OPS |
| Khả năng lắp lẫn | Chỉ vào màn có khe SDM | Chỉ vào màn có khe OPS |
| Dải nhiệt công bố | 0 tới 55 độ C | 0 tới 40 độ C với ổ cứng cơ, tới 50 độ C với ổ thể rắn |
Hệ quả khi lập cấu hình: chuẩn khe của màn hình phải xác định trước khi chọn đầu phát, không phải sau. Một dự án đã mua màn có khe OPS mà chốt mô-đun SDM thì phải mua lại một trong hai phía. Nếu màn hình hiện có không có khe nào, quay lại nhóm đầu phát đặt rời và tính thêm hộp kỹ thuật, dây nguồn và cáp hình. Cách lắp và các lưu ý của nhóm mô-đun OPS mô tả ở bài DS-280GB-S8A1E.
3. DS-200GB-T0A1E dùng cho việc gì
- Màn hình treo nơi không có chỗ giấu hộp máy. Cột giữa sảnh, vách kính, quầy lễ tân. Mô-đun nằm trong thân màn nên nhìn từ ngoài chỉ thấy màn hình và một sợi dây nguồn.
- Điểm hiển thị bị rút cáp thường xuyên. Không có cáp hình chạy ngoài thì không ai rút nhầm khi lau dọn hoặc kê lại bàn ghế. Đây là nguyên nhân sự cố phổ biến ở khu vực công cộng.
- Vị trí nóng trong thân màn hình. Dải nhiệt tới 55 độ C cho phép đặt mô-đun ở nơi mà đầu phát đặt rời công bố tới 40 độ C không nên nằm.
- Bảo trì nhanh, đổi máy không đổi màn. Khi cần nâng cấp mức xử lý, rút mô-đun cũ và cắm mô-đun mới, giữ nguyên màn hình và ngàm treo. Thời gian dừng hiển thị tính bằng phút.
4. So sánh với các đầu phát dòng DS khác
| Model | Kiểu lắp | Bộ xử lý | Cổng mạng | Nhiệt độ | Khác biệt chính |
|---|---|---|---|---|---|
| DS-200GB-T0A1E | Mô-đun SDM-L | Intel Core i3-8100H, đồ họa UHD 630 | 1 x RJ-45 | 0 đến 55 độ C | Dải nhiệt rộng nhất nhóm, nằm trong thân màn |
| DS-280GB-S8A1E | Mô-đun OPS | Intel Core thế hệ 6, đồ họa HD 530 | 2 x RJ-45 | 0 đến 50 độ C với ổ thể rắn | Có khe SIM cho điểm không kéo được cáp mạng |
| DS-081GB | Đặt rời, gắn sau màn | Intel Core i3 hoặc i5 thế hệ 6 và 7 | 2 x RJ-45 | 0 đến 40 độ C | Thân mỏng 19 mm, hai màn độc lập |
| DS-780GB-U3A1E | Đặt rời, VESA hoặc ray DIN | Nền Intel, theo tài liệu hãng | 2 x RJ-45 | Tới 40 độ C | Ba màn từ một máy |
Ranh giới chọn: màn hình có khe SDM thì DS-200GB-T0A1E là phương án gọn nhất và chịu nhiệt tốt nhất trong bảng. Màn có khe OPS thì sang nhóm DS-280GB. Màn không có khe nào, hoặc cụm cần từ ba màn trở lên từ một máy, thì phải dùng nhóm đặt rời và chuẩn bị chỗ đặt có đối lưu gió.
5. Mua DS-200GB-T0A1E ở đâu
Cấu trúc chung của một hệ thống bảng hiệu số, gồm màn hình, phần mềm nội dung và đường mạng, trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech. Phần theo dõi tình trạng và cập nhật từ xa cho cả cụm mô tả ở bài phần mềm nhúng DeviceOn-iEdge. Màn hình có khe cắm mô-đun nằm ở danh mục màn hình công nghiệp.
Khi hỏi hàng nên nêu ba thông tin trước: màn hình hiện có khe cắm chuẩn nào, độ phân giải màn, và loại nội dung sẽ phát. Ba thông tin này loại được phần lớn phương án sai ngay từ đầu. Nhóm máy tính nhúng dùng làm bộ điều khiển nội dung liệt kê tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo kiểu gắn, số ngõ hình và dải nhiệt, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về DS-200GB-T0A1E
DS-200GB-T0A1E dùng bộ xử lý và bộ nhớ gì?
Máy dùng bộ xử lý Intel Core i3-8100H thế hệ 8 trên chipset Intel QM370, đồ họa Intel UHD 630 tích hợp, BIOS AMI UEFI 128 Mbit. Bộ nhớ theo chuẩn DDR4 SO-DIMM 260 chân, hai khe, tổng tối đa 32 GB với mỗi khe nhận 16 GB.
Chuẩn SDM khác chuẩn OPS ở điểm nào?
Cả hai đều là chuẩn khe cắm mô-đun trên thân màn hình, giúp bỏ hộp máy riêng và cáp hình chạy ngoài. Khác biệt nằm ở kích thước mô-đun và kiểu đầu nối, nên một màn có khe OPS không nhận mô-đun SDM và ngược lại. Phải xác định màn hình dùng chuẩn nào trước khi chốt model đầu phát.
DS-200GB-T0A1E xuất hình qua những ngõ nào?
Máy đưa tín hiệu HDMI 2.0 và DisplayPort 1.2 qua đầu nối JAE về phía màn hình, kèm một ngõ mini DisplayPort trên giá đỡ phía trước. Độ phân giải tối đa công bố là 4096 x 2160 tại 60 Hz.
Máy chịu được nhiệt độ bao nhiêu?
Dải nhiệt hoạt động công bố là 0 tới 55 độ C, độ ẩm tương đối tới 95% ở 40 độ C không ngưng tụ. Mức 55 độ C rộng hơn hẳn nhóm đầu phát đặt rời của dòng DS, phù hợp với vị trí nằm trong thân màn hình nơi nhiệt độ cao hơn nhiệt độ phòng.
Nguồn điện và mức tiêu thụ của DS-200GB-T0A1E là bao nhiêu?
Máy nhận nguồn 12 V dòng 8 A theo chế độ AT hoặc ATX, mức công suất công bố khoảng 45 W. Nguồn cấp đi qua chính khe cắm mô-đun trên màn hình nên không cần dây nguồn riêng cho đầu phát.
