DS-211: đầu phát biển hiệu số có khe mở rộng M.2

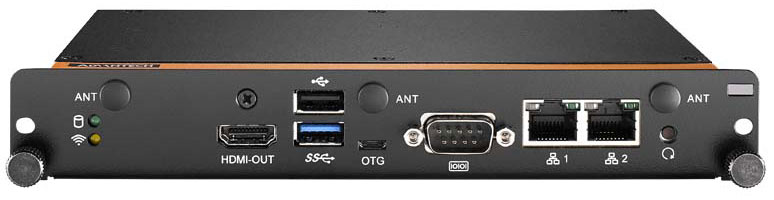

DS-211 là đầu phát biển hiệu kỹ thuật số dạng mô-đun của Advantech. Máy chạy Android 7.1 hoặc Linux Debian 9, hỗ trợ màn hình tới mức 4K, thân nhỏ gọn để lắp sát màn hình, và có hai khe mở rộng: một khe M.2 2230 khóa E cùng một khe Mini-PCIe. Bài viết nêu thông số theo tài liệu hãng, giải thích hai khe mở rộng đó thay đổi được gì sau khi điểm hiển thị đã lắp xong, và so sánh khả năng mở rộng giữa các đầu phát dòng DS.

1. Thông số kỹ thuật DS-211

Catalog trên site này chưa có mã DS-211, nên bảng dưới chỉ ghi các mục chắc chắn theo tài liệu hãng. Ô nào chưa có số liệu thì để nguyên là "theo tài liệu hãng" thay vì suy đoán.

Hai điểm rút ra từ bảng. Thứ nhất, DS-211 nằm ở nhóm đầu phát nền nhẹ: hệ điều hành là Android hoặc Linux chứ không phải Windows, nên nội dung phải là danh sách phát và trang web nội bộ, không phải ứng dụng Windows sẵn có. Thứ hai, điểm khác biệt đáng chú ý nhất của máy không nằm ở cấu hình xử lý mà ở hai khe cắm bên trong. Đó là thứ quyết định máy còn xoay được hay không khi hiện trạng điểm lắp khác với bản vẽ.

2. Hai khe mở rộng đổi được gì sau khi lắp

Trong một dự án hiển thị, việc hay sai nhất không phải chọn nhầm bộ xử lý mà là chọn nhầm đường mạng. Bản vẽ ghi có ổ cắm mạng sau màn, tới hiện trường thì ổ đó nằm cách mười mét, hoặc thuộc hệ thống khác không được đấu vào. Khi đó máy có khe mở rộng và máy không có khe mở rộng rơi vào hai tình huống rất khác nhau.

• Khe M.2 2230 khóa E. Nhận mô-đun không dây đời mới, thường gồm cả Wi-Fi và Bluetooth trên một mô-đun. Đây là cách nhanh nhất để đưa đầu phát lên mạng cửa hàng khi không kéo được cáp tới sát màn.
• Khe Mini-PCIe. Rộng hơn, nhận nhóm mô-đun kích thước đầy đủ, gồm cả mô-đun di động cho điểm hoàn toàn không có hạ tầng mạng. Với gian hàng tạm hoặc điểm thuê ngắn hạn, đây thường là đường duy nhất.
• Bố trí ăng-ten. Cắm mô-đun không dây mới chỉ là một nửa việc. Nửa còn lại là đưa ăng-ten ra ngoài thân kim loại của màn hình. Máy nằm sau tấm lưng kim loại mà ăng-ten để bên trong thì sóng yếu, nội dung tải chậm và lịch phát trễ.
• Thứ tự lắp. Mô-đun mở rộng nên cắm và thử tại xưởng trước khi mang ra điểm. Mở máy trên thang, sau lưng màn đã treo, là việc tốn thời gian và dễ làm rơi ốc vào khe tản nhiệt.

3. So sánh khả năng mở rộng giữa các đầu phát dòng DS

Bảng dưới xếp các model dòng DS theo đúng một trục: máy có sẵn khe nào để cắm thêm mô-đun. Các trục khác như số màn, độ phân giải hay dải nhiệt nằm ở những bài riêng dẫn trong bảng.

Cách đọc bảng: nếu điểm lắp chắc chắn có cáp mạng và không đổi trong vòng đời thiết bị, số khe mở rộng không phải tiêu chí quan trọng. Nếu danh sách điểm còn thay đổi, hoặc dự án có cả điểm trong nhà lẫn điểm thuê ngắn hạn, nên chọn máy còn ít nhất một khe trống. Chênh lệch giá giữa hai phương án thường nhỏ hơn chi phí một lần đổi thiết bị tại hiện trường.

4. DS-211 dùng cho việc gì

• Màn quảng cáo trong cửa hàng đã có Wi-Fi nhưng chưa có ổ mạng sau màn. Cắm mô-đun không dây vào khe M.2, đưa ăng-ten ra ngoài thân màn, không phải đi lại đường ống điện nhẹ.
• Gian hàng hội chợ và điểm bán thời vụ. Mô-đun di động cắm khe Mini-PCIe giúp điểm hoạt động trong vài tuần mà không cần đấu nối vào hạ tầng của địa điểm.
• Bảng thông tin nội bộ trong nhà máy và văn phòng. Nội dung là trang web nội bộ và danh sách ảnh, đúng phần việc mà nền Android hoặc Linux xử lý gọn.
• Điểm hiển thị dự kiến còn mở rộng. Khi kế hoạch sau này có thêm đầu đọc mã hoặc cảm biến đếm người, một khe trống là chỗ để đấu thêm mà không thay máy.

5. Mua DS-211 ở đâu

Trước khi hỏi hàng nên chốt bốn thông tin: điểm lắp có cáp mạng tới sát màn hay không, nội dung hiển thị là danh sách phát hay ứng dụng Windows, số màn tại mỗi điểm, và thân màn hình bằng kim loại hay nhựa vì điều này ảnh hưởng tới vị trí đặt ăng-ten. Bốn thông tin này khoanh vùng model nhanh hơn mọi bảng cấu hình.

Cấu trúc chung của một hệ thống hiển thị, gồm đầu phát, màn hình, phần mềm nội dung và đường mạng, trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech. Phần theo dõi tình trạng và cập nhật cả cụm từ trung tâm nằm ở bài phần mềm nhúng DeviceOn-iEdge. Màn hình đi kèm nằm ở danh mục màn hình công nghiệp, còn nhóm máy không quạt dùng làm bộ điều khiển nội dung nằm ở danh mục máy tính không quạt.

Nhóm máy tính nhúng cùng hãng dùng cho các hệ hiển thị lớn hơn liệt kê tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc theo kiểu gắn, số ngõ hình và khe mở rộng, dùng công cụ chọn máy theo nhu cầu.

Câu hỏi thường gặp về DS-211

DS-211 chạy hệ điều hành nào?

Máy hỗ trợ Android 7.1 và Linux Debian 9. Hai nền này phù hợp với danh sách phát video, ảnh tĩnh và trang web nội bộ. Nếu nội dung hiển thị là ứng dụng Windows sẵn có thì phải chuyển sang nhóm đầu phát nền Intel chạy Windows.

Khe M.2 2230 khóa E trên DS-211 dùng để làm gì?

Khe này nhận mô-đun không dây theo khuôn khổ M.2 2230 khóa E, thường là mô-đun Wi-Fi kèm Bluetooth. Đây là cách đưa đầu phát lên mạng khi điểm lắp không kéo được cáp mạng tới sát màn hình.

Khe Mini-PCIe khác khe M.2 ở điểm nào khi lắp?

Khe Mini-PCIe rộng hơn và nhận nhóm mô-đun đời trước, gồm mô-đun không dây kích thước đầy đủ và mô-đun di động. Khe M.2 2230 nhỏ hơn, dành cho mô-đun đời mới. Hai khe khác kiểu chân cắm nên không cắm lẫn được.

DS-211 xuất được nội dung ở độ phân giải bao nhiêu?

Theo mô tả của hãng, máy hỗ trợ màn hình tới mức 4K. Số ngõ hình và tần số quét cụ thể theo tài liệu hãng cho từng bản mã, nên cần đối chiếu tài liệu trước khi chốt cấu hình cụm nhiều màn.

Vì sao nên xét khe mở rộng ngay từ lúc chọn đầu phát?

Vì mô-đun không dây hoặc mô-đun di động chỉ cắm được vào khe có sẵn trên bo mạch. Điểm hiển thị lắp xong mới phát hiện không có đường mạng thì máy không có khe mở rộng sẽ phải thay bằng máy khác, còn máy có khe chỉ cần cắm thêm một mô-đun.
