Bộ màn hình 7 inch Advantech IDK-1107W là mã nhỏ thứ hai trong dòng IDK-1000, chỉ lớn hơn IDK-1105. Điểm đáng chú ý của mã này không nằm ở độ phân giải mà nằm ở khuôn khổ vật lý: dày 6 mm, nặng 182,8 g, tiêu thụ dưới 4 W. Bài viết trình bày thông số, cách chọn giữa hai biến thể tấm nền, các vị trí lắp thực tế, so sánh với nhóm màn nhỏ cùng dòng IDK và nơi đặt mua.

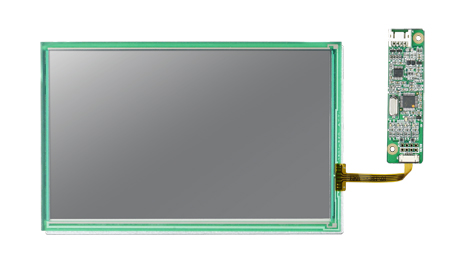

Đây là bộ màn hình dạng khung hở, không có vỏ và nhận tín hiệu hình qua giao diện LVDS. Cách hoạt động chung của nhóm sản phẩm này đã trình bày trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây. Bài này đi thẳng vào những điểm riêng của mã 7 inch.
Thông số kỹ thuật bộ màn hình 7 inch Advantech IDK-1107W
Bảng dưới gom thông số công bố của dòng IDK-1107W. Một số hạng mục có hai giá trị vì dòng này có hai biến thể tấm nền khác nhau.
| Hạng mục | Thông số |
|---|---|
| Kích thước tấm nền | 7 inch, đèn nền LED |
| Độ phân giải | 800 x 480 hoặc 1024 x 600 |
| Độ sáng | 400 cd/m2 hoặc 500 cd/m2 |
| Độ tương phản | 700:1 hoặc 1000:1 |
| Số màu | 262 nghìn hoặc 16,2 triệu |
| Độ đồng đều ánh sáng | 85 phần trăm |
| Góc nhìn | 120 đến 150 độ theo phương ngang và phương dọc |
| Thời gian đáp ứng | 16 đến 25 mili giây |
| Giao diện tín hiệu hình | LVDS |
| Cảm ứng | Điện dung chiếu, bộ điều khiển nối qua cổng USB |
| Kích thước ngoài | 170 x 110 x 6 mm |
| Khối lượng | 182,8 g |
| Điện năng tiêu thụ | 3,35 W hoặc 3,57 W, chỉ tính tấm nền |
| Nhiệt độ làm việc | Âm 20 đến 70 độ C |
| Tuổi thọ đèn nền | 50.000 giờ |
| Tuỳ chọn xử lý bề mặt | Chống phản xạ, liên kết quang học |
Ba dòng cuối bảng là phần quyết định khi thiết kế. Độ dày 6 mm cho phép đặt tấm nền sát mặt máy, phần khoảng hở phía sau chỉ cần đủ cho bo mạch điều khiển và đầu cáp. Khối lượng 182,8 g nhẹ tới mức có thể giữ bằng khung nhựa ép, không cần khung thép. Dải nhiệt âm 20 đến 70 độ C rộng hơn nhiều mã 10 inch trong cùng dòng, nên mã này lắp được ở vị trí nóng hơn.
Chọn giữa hai biến thể tấm nền 800 x 480 và 1024 x 600
Đây là quyết định đầu tiên khi đặt hàng, và nhiều dự án chọn sai vì chỉ nhìn con số độ phân giải. Trên tấm nền 7 inch, chênh lệch giữa 800 x 480 và 1024 x 600 là chênh lệch về kích thước chữ chứ không phải về lượng thông tin hiển thị thêm.
- Chọn 800 x 480 khi giao diện là các nút bấm lớn, số đo cỡ lớn và người vận hành nhìn từ khoảng cách trên nửa mét. Ở mức phân giải này, một dòng chữ 16 điểm vẫn đọc được thoải mái. Đây cũng là mức nhẹ hơn cho bo mạch nhúng cấu hình thấp.
- Chọn 1024 x 600 khi giao diện phải hiện bảng nhiều cột, đồ thị xu hướng hoặc bàn phím ảo đầy đủ. Mức này cho thêm khoảng 60 phần trăm số điểm ảnh, đủ để bỏ bớt một lớp menu.
- Độ sáng đi kèm biến thể. Hai mức công bố là 400 và 500 cd/m2. Chênh lệch này thấy rõ khi màn hình đặt gần cửa sổ hoặc dưới đèn nhà xưởng công suất lớn. Với vị trí có nắng chiếu thẳng, cả hai mức đều không đủ và phải chuyển sang dòng độ sáng cao.
- Tương phản đi kèm biến thể. Mức 1000:1 giữ được chi tiết trên nền tối tốt hơn hẳn mức 700:1. Nếu phần mềm dùng giao diện nền tối, nên yêu cầu rõ biến thể tương phản cao trong đơn đặt hàng.
Hai biến thể dùng chung khuôn cơ khí 170 x 110 x 6 mm, nên đổi qua lại giữa chúng không phải sửa vỏ máy. Đây là lợi thế khi làm sản phẩm nhiều phiên bản: một khuôn vỏ dùng cho cả bản tiêu chuẩn và bản cao cấp.
IDK-1107W dùng cho việc gì
Mã 7 inch phục vụ nhóm thiết bị nhỏ, nơi diện tích mặt trước bị giới hạn và ngân sách công suất eo hẹp. Bốn tình huống dưới đây gặp nhiều tại dự án trong nước.
- Thiết bị cầm tay và thiết bị di động trên xe. Khối lượng dưới 200 g và mức tiêu thụ dưới 4 W giúp giữ thời lượng pin. Dải nhiệt âm 20 đến 70 độ C đủ cho cabin xe nâng và xe chuyên dụng đỗ ngoài trời.
- Bảng điều khiển gắn trên thân máy. Với máy đóng gói, máy dán nhãn hay máy chiết rót, mặt điều khiển thường chỉ rộng bằng bàn tay. Bộ 7 inch dày 6 mm cho phép đặt màn ngay trên vỏ máy mà không phải làm hộp lồi ra ngoài.
- Đầu đọc và trạm kiểm soát ra vào. Giao diện chỉ cần hiện tên, ảnh và trạng thái. Cảm ứng điện dung chiếu cho thao tác chạm nhanh, bề mặt phẳng dễ lau.
- Thiết bị đo và thiết bị y tế nhỏ. Tuỳ chọn liên kết quang học giảm phản xạ khi màn đặt nghiêng dưới đèn phòng, còn tuỳ chọn chống phản xạ phù hợp với phòng sáng vừa.
Nếu bài toán là ghép màn hình này với một bo mạch nhúng cụ thể của hãng, phần liệt kê các bo mạch có ngõ LVDS phù hợp nằm trong bài về mã IDK-1107WP-50WVA1E.
So sánh với các bộ màn hình nhỏ cùng dòng IDK
Bảng dưới đặt IDK-1107W cạnh ba mã nhỏ khác trong dòng IDK-1000. Đây là nhóm dưới 11 inch, nhóm mà tiêu chí chọn thiên về công suất và cơ khí hơn là về hình ảnh.
| Mã | Kích thước và độ phân giải | Độ sáng | Cảm ứng | Tiêu thụ | Điểm mạnh |
|---|---|---|---|---|---|
| IDK-1105 | 5,7 inch, 640 x 480 | 500 cd/m2 | Điện trở 4 dây | 1,8 W | Nhỏ nhất dòng, nặng 230 g, dải nhiệt âm 20 đến 70 độ C |
| IDK-1107W | 7 inch, 800 x 480 hoặc 1024 x 600 | 400 hoặc 500 cd/m2 | Điện dung chiếu | 3,35 đến 3,57 W | Mỏng 6 mm, nhẹ 182,8 g, tương phản tới 1000:1 |
| IDK-084R-28SVI1 | 8,4 inch, 800 x 600 | 280 cd/m2 | Điện trở 4 dây | 2,94 W | Tỷ lệ 4:3, LVDS 18 hoặc 24 bit, đèn nền 50.000 giờ |
| IDK-1110R-23SVA1E | 10,4 inch, 800 x 600 | 230 cd/m2 | Điện trở 4 dây | 3,5 W | Màn lớn nhất nhóm, bề mặt 3H, 1 triệu lần chạm |
Cách chọn trong nhóm này khá rõ. Nếu chỗ trống trên mặt máy chỉ đủ cho một ô nhỏ và giao diện chỉ hiện vài con số, IDK-1105 với 1,8 W là mức thấp nhất. Nếu người vận hành đeo găng tay dày và cần bấm chính xác, các mã cảm ứng điện trở như IDK-084R-28SVI1 phù hợp hơn cảm ứng điện dung. Còn khi thiết bị cần thao tác vuốt, cần màn rộng theo tỷ lệ 15:9 và cần phần cơ khí mỏng nhất có thể, IDK-1107W là mã cân đối nhất trong nhóm.
Mua IDK-1107W ở đâu
Các bộ màn hình và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. IDK-1107W là hàng đặt theo dự án, không nằm trong danh sách hàng có sẵn trên trang cửa hàng, nên cấu hình và thời gian giao xác nhận theo từng đơn.
Khi gửi yêu cầu báo giá, nên nêu trước bốn nội dung: chọn biến thể 800 x 480 hay 1024 x 600, bo mạch nào sẽ xuất tín hiệu LVDS, kích thước khoét mặt cùng độ dày tấm mặt của thân máy, và mức công suất còn trống của bộ nguồn. Bốn thông tin này quyết định mã đặt hàng đầy đủ và bộ cáp đi kèm. Với thiết bị sản xuất hàng loạt, nên nêu thêm sản lượng dự kiến theo năm để tính phương án cung ứng dài hạn.
Nếu phần máy tính phía sau chưa chốt, danh mục máy tính nhúng Advantech trên IPC247 liệt kê các dòng có ngõ LVDS. Khi cần đối chiếu nhiều tiêu chí một lúc, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-1107W
IDK-1107W có mấy biến thể tấm nền?
Dòng IDK-1107W công bố hai mức độ phân giải là 800 x 480 và 1024 x 600, đi kèm hai mức độ sáng 400 và 500 cd/m2 cùng hai mức tương phản 700:1 và 1000:1. Hai biến thể có cùng khuôn cơ khí nên phần vỏ máy không phải sửa khi đổi qua lại. Cấu hình cụ thể của từng mã đặt hàng cần xác nhận theo tài liệu hãng.
IDK-1107W dày bao nhiêu và nặng bao nhiêu?
Kích thước công bố là 170 x 110 x 6 mm, khối lượng 182,8 g. Độ dày 6 mm là con số quan trọng khi thiết kế mặt máy, vì nó quyết định khoảng hở phía sau tấm mặt và cách bố trí gân tăng cứng. Khối lượng nhẹ cho phép giữ tấm nền bằng khung nhựa hoặc khung nhôm mỏng thay vì khung thép.
IDK-1107W tiêu thụ bao nhiêu điện?
Phần tấm nền tiêu thụ 3,35 W hoặc 3,57 W tuỳ biến thể, chưa gồm máy tính điều khiển phía sau. Với thiết bị chạy pin hoặc chạy nguồn 24 VDC công suất hạn chế, mức dưới 4 W cho phép dồn ngân sách công suất sang phần xử lý. Vẫn nên đo dòng thực tế ở mức sáng cao nhất trước khi chốt bộ nguồn.
IDK-1107W chịu được nhiệt độ nào?
Dải nhiệt độ làm việc công bố là âm 20 đến 70 độ C, rộng hơn phần lớn các mã 10 inch trong cùng dòng IDK-1000. Dải này cho phép lắp trong tủ điện có che nắng hoặc trong buồng máy nóng. Điều kiện làm việc thật của cả thiết bị vẫn là giao của dải nhiệt màn hình và dải nhiệt bo mạch máy tính ghép cùng.
Nên nêu thông tin gì khi hỏi mua IDK-1107W?
Nên nêu bốn nội dung: chọn biến thể 800 x 480 hay 1024 x 600, bo mạch nào sẽ xuất tín hiệu LVDS, kích thước khoét mặt cùng độ dày tấm mặt của thân máy, và mức công suất còn trống của bộ nguồn. Bốn thông tin này quyết định mã đặt hàng đầy đủ và bộ cáp đi kèm.
