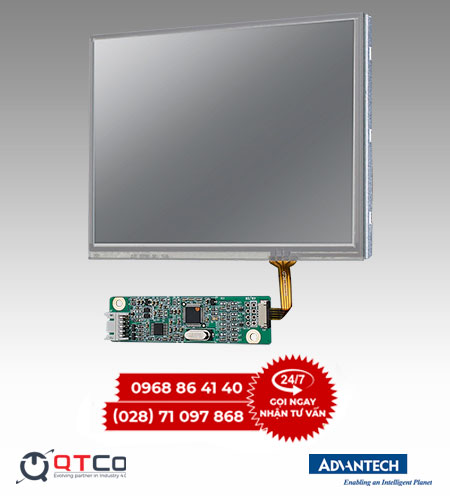

IDK-1105 là bộ màn hình công nghiệp khung hở 5,7 inch của Advantech, dùng tấm nền 640 x 480 chuẩn VGA, độ sáng 500 cd/m2 và lớp cảm ứng điện trở 4 dây. Đây là mã nhỏ nhất trong hệ IDK-1000, tiêu thụ chỉ 1,8 W và làm việc trong dải âm 20 đến 70 độ C, nhận tín hiệu hình qua giao diện LVDS một kênh. Bài viết trình bày thông số, cách bố trí giao diện trên tấm nền cỡ này, các vị trí lắp thực tế, so sánh khuôn cơ khí trong nhóm cỡ nhỏ và nơi đặt mua.
Đây là một bộ màn hình dạng khung hở, không có vỏ và không dùng độc lập được. Cách bộ khung hở ghép vào thân máy, giới hạn chiều dài cáp LVDS và đường tín hiệu cảm ứng đi riêng qua cổng USB đã trình bày một lần trong bài về bộ màn hình công nghiệp IDK-1115WP-50HDA1E, phần đó không lặp lại ở đây.
Thông số kỹ thuật IDK-1105
Bảng dưới gom các thông số có căn cứ từ tài liệu của mã này. Ô nào chưa chắc chắn thì ghi theo tài liệu hãng, vì cấu hình xử lý bề mặt của dòng IDK-1105 thay đổi theo mã đặt hàng đầy đủ.
| Hạng mục | Thông số |
|---|---|
| Kích thước tấm nền | 5,7 inch, đèn nền LED, tỷ lệ 4:3 |
| Độ phân giải | 640 x 480, chuẩn VGA |
| Độ sáng | 500 cd/m2 |
| Độ tương phản | 250:1 |
| Số màu | 6 bit mỗi màu cơ bản, tương đương 262 nghìn màu |
| Góc nhìn | 50 độ trên, 50 độ dưới, 70 độ trái, 70 độ phải |
| Thời gian đáp ứng | 50 mili giây |
| Giao diện tín hiệu hình | LVDS một kênh |
| Cảm ứng | Điện trở 4 dây, bộ điều khiển nối qua cổng USB |
| Bề mặt cảm ứng | Độ trong suốt 82,5 phần trăm với sai số 2,5 phần trăm, độ cứng 3H, độ bền một triệu lần chạm |
| Điện áp làm việc | 3,3 V |
| Điện năng tiêu thụ | Tối đa 1,8 W tính riêng phần tấm nền |
| Kích thước ngoài | 127,0 x 98,43 x 9,26 mm |
| Khối lượng | 230 g |
| Tuổi thọ đèn nền | 30.000 giờ |
| Nhiệt độ làm việc | Âm 20 đến 70 độ C |
| Nhiệt độ bảo quản | Âm 30 đến 80 độ C |
| Độ ẩm làm việc | 5 đến 90 phần trăm ở 40 độ C, không ngưng tụ |
| Tuỳ chọn quang học | Xử lý bề mặt chống phản xạ, liên kết quang học |
Ba dòng đáng chú ý khi lập cấu hình. Tuổi thọ đèn nền 30.000 giờ thấp hơn mức 50.000 giờ của nhiều mã khác trong hệ, tương đương khoảng ba năm rưỡi chạy liên tục, nên thiết bị bật suốt ngày đêm cần tính trước lịch thay. Thời gian đáp ứng 50 mili giây là mức chậm, đủ cho số liệu và nút bấm nhưng không hợp với nội dung chuyển động nhanh. Độ tương phản 250:1 cũng ở mức khiêm tốn, vì vậy giao diện nên dùng nền và chữ tương phản mạnh thay vì các sắc độ gần nhau.
Bố trí giao diện trên tấm nền 640 x 480
Đây là phần quyết định thiết bị dùng được hay không, và thường bị bỏ qua tới khi phần mềm đã viết xong. Một tấm nền 5,7 inch chuẩn VGA có diện tích rất nhỏ so với thói quen thiết kế trên màn hình máy tính, nên bố cục phải tính từ đầu theo bốn ràng buộc dưới đây.
- Số dòng hiện được. Với cỡ chữ còn đọc được ở khoảng cách nửa mét, màn này chứa gọn khoảng tám đến mười dòng số liệu cùng một hàng nút. Bố cục đúng là một màn hình một nhiệm vụ: màn trạng thái, màn nhập thông số, màn báo lỗi, chuyển qua lại bằng nút chứ không gom hết vào một trang cuộn.
- Kích thước nút cho cảm ứng điện trở. Lớp điện trở 4 dây nhận theo lực bấm, nên người đeo găng tay hoặc dùng đầu bút nhựa thao tác được. Đổi lại, điểm chạm kém chính xác hơn lớp điện dung, vì vậy nút nên rộng ít nhất mười milimét theo mỗi chiều và cách nhau một khoảng rõ ràng, tránh hai nút quan trọng đặt sát nhau.
- Màu và độ tương phản. Với 262 nghìn màu và tương phản 250:1, các vùng chuyển màu mượt sẽ lộ thành dải bậc thang và hai sắc độ gần nhau khó phân biệt. Cách làm chắc chắn là dùng bảng màu ít màu, phân biệt trạng thái bằng cả màu lẫn ký hiệu, không chỉ bằng sắc độ.
- Chiều cao lắp theo góc nhìn. Góc nhìn của mã này là 50 độ theo phương đứng và 70 độ theo phương ngang, hẹp hơn nhiều so với các tấm nền góc rộng. Nghĩa là vị trí lắp phải ngang tầm mắt người vận hành. Nếu buộc phải lắp cao hoặc thấp hơn, cần nghiêng mặt màn về phía người dùng ngay từ khâu thiết kế vỏ.
Bốn ràng buộc này không phải nhược điểm mà là điều kiện làm việc của một tấm nền cỡ nhỏ. Thiết kế đúng theo chúng thì màn 5,7 inch chạy tốt hàng chục nghìn giờ với mức điện cực thấp. Thiết kế theo thói quen màn hình lớn rồi thu nhỏ lại thì giao diện sẽ khó đọc và khó bấm ngay từ ngày đầu chạy thử.
IDK-1105 dùng cho việc gì
Mã này hợp với thiết bị nhỏ, giao diện gọn, ưu tiên điện năng thấp và dải nhiệt rộng. Bốn tình huống dưới đây gặp nhiều trong thực tế tại Việt Nam.
- Bộ điều khiển cầm tay và bảng thao tác rời. Khối lượng 230 g và độ dày 9,26 mm cho phép đưa màn vào một hộp cầm tay mà người vận hành giữ được cả ca. Cảm ứng điện trở nhận thao tác qua găng tay, đúng điều kiện của xưởng cơ khí.
- Thiết bị đo và thiết bị hiện trường chạy bằng ắc quy. Mức 1,8 W là lợi thế lớn khi tính dung lượng nguồn. Dải nhiệt âm 20 đến 70 độ C cho phép để thiết bị trong xe hoặc trong hộp kín ngoài trời mà không cần biện pháp làm mát riêng.
- Bảng hiển thị gắn trên thân máy sản xuất. Máy đóng gói, máy cắt và băng tải thường chỉ chừa được một ô nhỏ trên vỏ. Màn 5,7 inch tỷ lệ 4:3 đủ hiện trạng thái, tốc độ và mã lỗi, tức đúng lượng thông tin mà người đứng máy cần.
- Tủ điều khiển ngoài trời có mái che. Độ sáng 500 cd/m2 đủ đọc trong bóng râm và dưới ánh sáng khuếch tán mạnh. Với vị trí có nắng chiếu thẳng vào mặt màn thì mức này không đủ, phải chuyển sang nhóm độ sáng cao của dòng IDK-2000.
Nếu thiết bị cần màn rộng theo tỷ lệ 16:9 và mặt trước phải thật mỏng, IDK-1107W ở cỡ 7 inch là hướng thay thế gần nhất, đổi lại tiêu thụ tăng gần gấp đôi.
So sánh khuôn cơ khí trong nhóm bộ màn hình cỡ nhỏ
Với các mã cỡ nhỏ, tiêu chí chọn đầu tiên thường không phải độ phân giải mà là khuôn cơ khí, vì chỗ trống trên mặt thiết bị đã cố định. Bảng dưới xếp bốn mã theo kích thước ngoài và khối lượng, kèm ghi chú cho khâu khoét mặt.
| Mã | Cỡ và tỷ lệ | Kích thước ngoài | Khối lượng | Tiêu thụ | Ghi chú khi khoét mặt |
|---|---|---|---|---|---|
| IDK-1105 | 5,7 inch, tỷ lệ 4:3 | 127,0 x 98,43 x 9,26 mm | 230 g | Tối đa 1,8 W | Khuôn nhỏ nhất hệ IDK, vừa mặt trước hẹp dưới 140 mm |
| IDK-1107W | 7 inch, dạng rộng | 170 x 110 x 6 mm | 182,8 g | 3,35 đến 3,57 W | Mỏng 6 mm, hợp mặt trước phẳng liền khối |
| IDK-084R-28SVI1 | 8,4 inch, tỷ lệ 4:3 | Theo tài liệu hãng | Theo tài liệu hãng | Tối đa 2,94 W | Cùng tỷ lệ 4:3, thay được cho màn cũ cùng cỡ |
| IDK-2110N-K2SVA2E | 10,4 inch, tỷ lệ 4:3 | 236 x 176,9 x 5,7 mm | Theo tài liệu hãng | Theo tài liệu hãng | Khuôn lớn hơn nhiều, cần mặt trước rộng trên 250 mm |
Bảng cho thấy hai mốc. Mốc thứ nhất là bề rộng mặt thiết bị: dưới 140 mm thì chỉ IDK-1105 lắp vừa, còn từ 180 mm trở lên mới tính tới cỡ 7 inch. Mốc thứ hai là độ dày: mã 5,7 inch dày 9,26 mm, dày hơn mã 7 inch, nên với mặt trước rất mỏng thì cỡ nhỏ chưa chắc là mã mỏng nhất. Khi chỗ trống cho phép và giao diện cần nhiều dòng hơn, IDK-1108 SVGA giữ nguyên tỷ lệ 4:3 và nguyên kiểu cảm ứng điện trở, nên phần mềm chuyển sang gần như không phải viết lại bố cục.
Mua IDK-1105 ở đâu
Các bộ màn hình khung hở và màn hình cảm ứng của hãng được xếp trong chuyên mục màn hình công nghiệp trên site này, kèm mô tả kỹ thuật từng mã. Hệ IDK là hàng đặt theo dự án, không có trong danh sách hàng sẵn của trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các màn hình cảm ứng hoàn chỉnh, có vỏ và có cổng hình thông thường, nằm trong danh mục màn hình công nghiệp.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: bo mạch nào xuất tín hiệu LVDS một kênh cho tấm nền, kích thước khoét mặt cùng độ dày tấm mặt của thân máy, nguồn cấp có sẵn tại thiết bị, và người vận hành thao tác bằng tay trần, tay đeo găng hay bút nhựa. Với thiết bị chạy liên tục, nên nêu thêm số giờ bật mỗi ngày để tính trước thời điểm đèn nền đạt 30.000 giờ. Nếu thiết bị sản xuất theo lô thì nêu sản lượng dự kiến theo năm.
Để đối chiếu cách chọn cấu hình máy tính chạy phía sau tấm nền, xem bài cấu hình máy tính công nghiệp trên IPC247. Nếu bài toán còn phải chọn cả máy tính, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.
Câu hỏi thường gặp về IDK-1105
IDK-1105 là thiết bị gì?
Đây là bộ màn hình công nghiệp dạng khung hở 5,7 inch của Advantech. Bộ gồm tấm nền 640 x 480 đèn nền LED, lớp cảm ứng điện trở 4 dây và bảng mạch điều khiển, nhận tín hiệu hình qua giao diện LVDS một kênh. Bộ không có vỏ và không dùng độc lập được, mà lắp vào thân máy do đơn vị tích hợp tự thiết kế.
Mức tiêu thụ 1,8 W của IDK-1105 có ý nghĩa gì trong thực tế?
Đây là mức thấp nhất trong hệ IDK, tính riêng phần tấm nền. Với thiết bị chạy bằng ắc quy hoặc bằng pin mặt trời, phần hiển thị thường chiếm tỷ trọng lớn trong tổng điện năng, nên chênh vài watt đổi thành chênh đáng kể về dung lượng ắc quy. Con số này chưa gồm bộ điều khiển cảm ứng và máy tính phía sau.
Tấm nền 640 x 480 hiện được bao nhiêu nội dung?
Với cỡ chữ đọc được ở khoảng cách nửa mét, một màn 5,7 inch chuẩn VGA hiện gọn khoảng tám đến mười dòng số liệu cùng một hàng nút thao tác. Đây là mức đủ cho bảng trạng thái, mã lỗi và vài thông số vận hành. Giao diện nhiều bảng biểu hoặc nhiều lớp cửa sổ thì nên chuyển lên cỡ lớn hơn.
Cảm ứng điện trở 4 dây của IDK-1105 chịu được bao nhiêu lần chạm?
Theo tài liệu, lớp cảm ứng của mã này có độ bền một triệu lần chạm, độ trong suốt khoảng 82,5 phần trăm và độ cứng bề mặt 3H. Một triệu lần nghe lớn nhưng cần quy về thực tế: thiết bị bấm 300 lần mỗi ca, ba ca mỗi ngày sẽ dùng hết mức đó sau khoảng ba năm, nên với thiết bị thao tác liên tục cần tính trước phương án thay lớp cảm ứng.
Cần nêu thông tin gì khi hỏi mua IDK-1105?
Nên nêu bốn nội dung: bo mạch nào xuất tín hiệu LVDS một kênh cho tấm nền, kích thước khoét mặt và độ dày tấm mặt của thân máy, nguồn cấp có sẵn tại thiết bị, và người vận hành thao tác bằng tay trần, tay đeo găng hay bút nhựa. Nếu thiết bị sản xuất theo lô thì nêu thêm sản lượng dự kiến theo năm.
