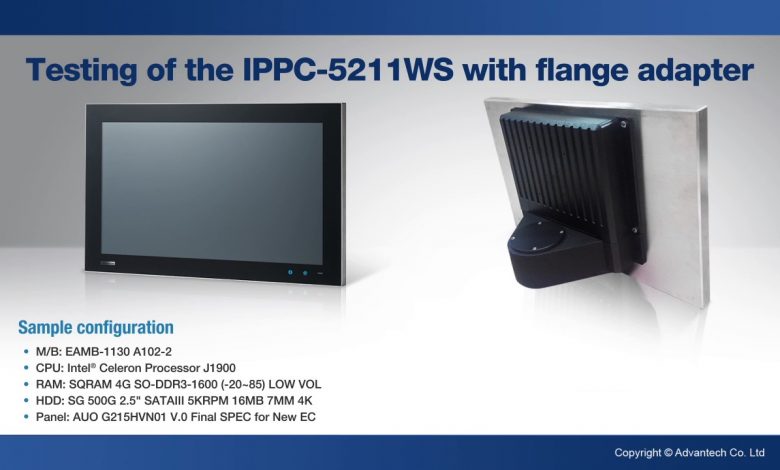

IPPC-5211WS là panel PC 21,5 inch của Advantech, tức máy tính công nghiệp gộp sẵn màn hình cảm ứng, với vỏ thép không gỉ đạt IP69K. Máy dành cho vị trí thao tác bị xịt rửa bằng tia nước nóng áp lực cao, điển hình là khu chế biến thực phẩm và đồ uống. Bài viết tổng hợp thông số đã công bố, vị trí lắp phù hợp và các dòng cùng nhóm để đối chiếu.
Mã này hiện không nằm trong danh mục sản phẩm đang bán của site, nên phần thông số dưới đây chỉ lấy từ tài liệu đã công bố trong bài gốc. Khi lập hồ sơ mua sắm cần đối chiếu lại với tài liệu hãng theo đúng mã đặt hàng đầy đủ.
Thông số kỹ thuật IPPC-5211WS
Bảng dưới gom các thông số được nêu trong tài liệu của bài gốc.
| Hạng mục | Thông số công bố |
|---|---|
| Màn hình | TFT LED LCD 21,5 inch, độ phân giải 1920 x 1080, tỷ lệ 16:9 |
| Cảm ứng | Cảm ứng điện dung nhiều điểm, kính phẳng hoàn toàn độ cứng 7H |
| Cấp bảo vệ và vỏ | Khung thép không gỉ, đạt IP69K |
| Bộ xử lý | Intel Celeron J1900 |
| Bộ nhớ | 4 GB DDR3L SODIMM |
| Lưu trữ | 1 khe CFast, thêm 1 ổ 2,5 inch SATA hoặc CFast |
| Mở rộng | 1 khe mini PCIe kích thước đầy đủ, hỗ trợ mô đun iDoor |
| Mạng | 2 cổng 10/100/1000 Mbps RJ45, bộ điều khiển RTL8111E-VL-CG |
| Cổng nối tiếp | 1 cổng RS-232 và 1 cổng RS-232/RS-422/RS-485 |
| Cổng USB | 1 cổng USB 2.0 và 1 cổng USB 3.0 |
| Không dây | Ăng ten chống nước, dạng tuỳ chọn |
| Nguồn cấp | 21 đến 27 VDC |
| Kích thước và khối lượng | 555 x 346,5 x 81 mm, khoảng 15,8 kg |
| Nhiệt độ làm việc | 0 đến 50 độ C |
| Hệ điều hành hỗ trợ | Windows Embedded Standard 7, Windows 7, Windows Embedded 8.1 Industry Pro, Windows 10 Enterprise LTSB |
| Hiển thị trạng thái | Đèn báo trạng thái hoạt động ở mặt trước |
Hai con số đáng chú ý nhất là cấp bảo vệ IP69K và khối lượng 15,8 kg. Cấp bảo vệ quyết định máy đặt được ở đâu, còn khối lượng quyết định kiểu giá đỡ và cách bố trí điểm bắt trên tường hoặc trên cột.
IPPC-5211WS dùng cho việc gì

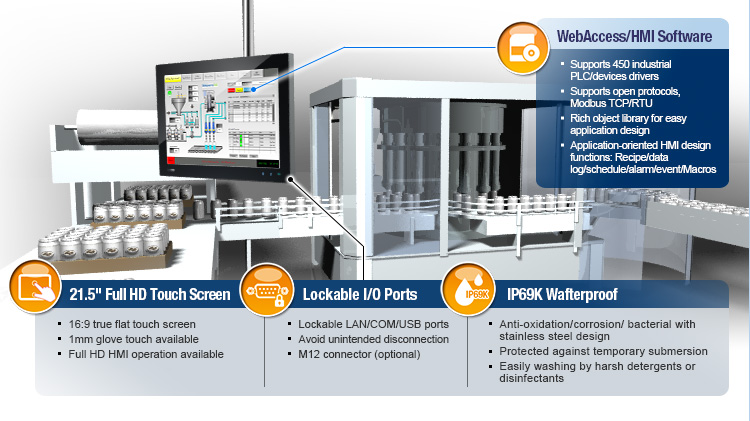

Máy hợp với các vị trí mà người vận hành phải thao tác ngay tại chỗ và khu vực đó bị rửa định kỳ. Bốn tình huống lắp đặt dưới đây hay gặp nhất.
- Trạm vận hành trên chuyền chế biến thực phẩm. Máy hiển thị công thức, số mẻ và trạng thái thiết bị. Sau mỗi ca cả khu vực được xịt rửa, thiết bị vẫn nằm nguyên tại chỗ.
- Khu chiết rót và đóng chai đồ uống. Nền ướt, hơi nước và dung dịch vệ sinh đường ống. Màn hình lớn giúp đọc được thông số từ xa trong lúc theo dõi băng chuyền.
- Trạm cân và phối trộn. Máy đọc cân qua cổng nối tiếp, hiển thị định mức và ghi lại số liệu từng mẻ. Hai cổng mạng cho phép tách đường quản lý khỏi đường điều khiển.
- Trạm kiểm tra cuối chuyền. Nhân viên nhập kết quả kiểm tra bằng cảm ứng, quét mã bằng đầu đọc nối qua cổng USB. Mặt kính phẳng liền không có khe nên lau nhanh giữa các ca.
Máy không hợp với hai nhóm việc: xử lý ảnh nhiều camera cùng lúc và chạy cơ sở dữ liệu lớn tại chỗ. Bộ xử lý Celeron bốn nhân đủ cho giao diện vận hành, còn phần tính toán nặng nên đặt ở máy tính trong tủ khô. Cách chia này cũng được nêu trong bài máy tính công nghiệp cho chế biến thuỷ sản.
Điều kiện lắp đặt cần kiểm trước khi đặt hàng
Panel PC vỏ kín có vài ràng buộc mà máy đặt trong tủ không gặp. Kiểm trước bốn điểm sau tránh được phần lớn rắc rối khi lắp.
- Chỗ nối cáp. Đây là điểm yếu nhất về kín nước của mọi thiết bị vỏ kín. Cáp nên đi từ dưới lên và có một đoạn võng để nước nhỏ giọt trước khi tới đầu nối.
- Giá đỡ. Máy nặng khoảng 15,8 kg nên tay đỡ và điểm bắt phải tính cả tải động khi người thao tác tì tay lên màn hình.
- Nhiệt tại vị trí. Dải làm việc công bố là 0 đến 50 độ C. Vỏ kín không quạt nên nhiệt thoát chậm; nên đo nhiệt độ thực tế tại vị trí vào ngày nóng nhất trước khi chốt.
- Chế độ khoá cảm ứng khi rửa. Tia nước có thể tạo thao tác ngoài ý muốn. Phần mềm vận hành nên có nút khoá tạm màn hình trong lúc vệ sinh.
Phần chọn vật liệu vỏ và quy trình vệ sinh cho nhóm thiết bị này được nói kỹ hơn trong bài máy tính cảm ứng thép không gỉ.
So sánh với các dòng cùng nhóm
Bốn mã dưới đây có trang sản phẩm trên site và cùng phân khúc panel PC công nghiệp. Ô nào tài liệu không nêu thì ghi rõ để tra theo tài liệu hãng.
| Model | Màn hình và cảm ứng | Bộ xử lý | Cổng và mở rộng | Nguồn | Điểm mạnh |
|---|---|---|---|---|---|
| IPPC-5211WS | 21,5 inch Full HD, cảm ứng điện dung, kính 7H | Intel Celeron J1900 | 2 GbE, 2 cổng nối tiếp, 2 USB, 1 mini PCIe, hỗ trợ iDoor | 21 đến 27 VDC | Vỏ thép không gỉ đạt IP69K, chịu được xịt rửa áp lực cao |
| PPC-4211W | 21,5 inch Full HD, mặt phẳng liền, cảm ứng điện dung | Intel Core i5-4300U hoặc i3-4010U | 2 cổng GbE hỗ trợ IEEE 1588, mở rộng PCIe x4/x1 hoặc PCI, ba ngõ hiển thị độc lập | 12 đến 32 VDC | Cấu hình mạnh hơn, không quạt, dải nguồn rộng |
| IPPC-6152A | 15 inch XGA, có cảm ứng | Intel Core i7/i5/i3 chipset Q87, tới 3,1 GHz | Bốn khe DIMM tới 32 GB, hai khe PCI tiêu chuẩn, tuỳ chọn PCIe, hỗ trợ RAID 0 và 1 | Theo tài liệu hãng | Nhiều khe cắm mở rộng, mặt trước đạt IP65, có USB mặt trước |
| IPPC-9151G | 15 inch XGA hoặc 17 inch SXGA | Intel Core i7/i5/i3 hoặc Celeron chipset QM67 | 1 khe PCIe x1 hoặc x4, tuỳ chọn PCI, 1 ổ 2,5 inch SATA và 1 khe CFast | Theo tài liệu hãng | Vỏ thép không gỉ chịu lực, mặt trước nhôm phủ anod cứng chống ăn mòn axit |
| TPC-1782H | 17 inch SXGA, cảm ứng điện trở năm dây | Intel Core i3 thế hệ 4, 1,7 GHz, 4 GB DDR3L | PCIe x1 và mini PCIe, ngõ vào ra số cách ly qua iDoor, hỗ trợ giao thức hiện trường | Theo tài liệu hãng | Không quạt, mặt trước đạt IP65, thao tác được khi đeo găng dày |
Khác biệt lớn nhất giữa IPPC-5211WS và bốn mã còn lại nằm ở cấp bảo vệ. Bốn mã kia công bố IP65 cho mặt trước, tính khi đã gắn đúng cách lên mặt tủ; phần thân nằm trong tủ nên không tính. IPPC-5211WS hướng tới vị trí phơi cả hai mặt và bị xịt rửa trực tiếp.
Mua IPPC-5211WS ở đâu
Mã này không còn trang sản phẩm trên site. Các dòng cùng nhóm đang có: PPC-4211W cùng cỡ màn 21,5 inch, IPPC-6152A và IPPC-9151G cho vị trí cần nhiều khe cắm, TPC-1782H cho vị trí thao tác bằng găng tay. Toàn bộ nhóm này nằm ở danh mục máy tính màn hình cảm ứng.
Khi gửi đề nghị báo giá, bốn thông tin nên nêu trước: cách vệ sinh tại vị trí là lau ẩm hay xịt vòi nước nóng, cỡ màn hình cần dùng, số thiết bị phải nối vào máy, và nguồn cấp sẵn có tại tủ. Bốn thông tin này đủ để chốt cấp bảo vệ và cấu hình.
Để đối chiếu với các dòng bảng điều khiển cùng hãng, xem danh mục panel PC công nghiệp Advantech trên IPC247. Nếu chưa chắc nên chọn bản vỏ kín toàn phần hay bản gắn mặt tủ, có thể chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm yêu cầu báo giá.
Câu hỏi thường gặp về IPPC-5211WS
IPPC-5211WS thuộc nhóm thiết bị nào?
Đây là panel PC, tức máy tính công nghiệp gộp sẵn màn hình cảm ứng trong cùng một vỏ. Bản này có màn hình 21,5 inch Full HD và vỏ thép không gỉ đạt IP69K, tức mức chống tia nước nóng áp lực cao ở cự ly gần. Máy dùng cho vị trí thao tác bị xịt rửa, không phải cho phòng điều khiển.
IP69K khác IP65 ở điểm nào?
IP65 là mức chịu tia nước áp lực thấp, đủ cho vị trí chỉ lau ẩm hoặc bị nước bắn. IP69K là mức thử với tia nước nóng khoảng 80 độ C, áp lực cao, phun ở cự ly gần theo nhiều góc. Khu chế biến thịt, cá và sữa thường rửa theo cách này nên cần mức IP69K.
Cấu hình Celeron J1900 có đủ cho trạm vận hành không?
Đủ cho việc hiển thị màn hình vận hành, nhập liệu, đọc mã vạch và trao đổi số liệu với hệ điều khiển. Không phù hợp cho xử lý ảnh nhiều camera hoặc chạy cơ sở dữ liệu lớn ngay trên máy. Các việc nặng nên đưa về máy tính đặt trong tủ khô.
Máy nhận nguồn bao nhiêu vôn?
Theo thông số công bố trong tài liệu của bài gốc, IPPC-5211WS nhận nguồn một chiều 21 đến 27 VDC. Đây là dải quanh mức 24 VDC quen thuộc trong tủ điện công nghiệp, nên thường dùng chung bộ nguồn với các thiết bị điều khiển khác.
Nếu không tìm được IPPC-5211WS thì thay bằng dòng nào?
Cùng cỡ màn 21,5 inch Full HD có PPC-4211W dùng bộ xử lý Intel Core thế hệ 4, cảm ứng điện dung mặt phẳng liền, nguồn 12 đến 32 VDC. Nếu chấp nhận màn nhỏ hơn thì có IPPC-6152A và IPPC-9151G cỡ 15 và 17 inch. Các mã này đều đạt IP65 mặt trước, thấp hơn mức IP69K nên cần xem lại cách vệ sinh tại vị trí.
