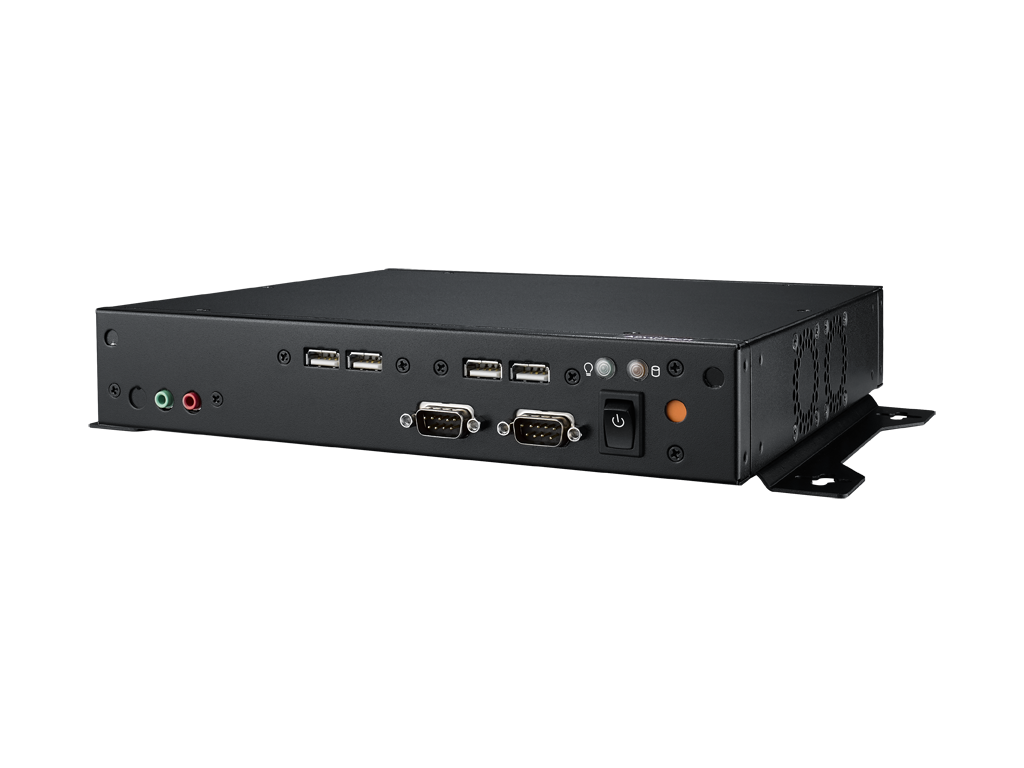

EPC-T2285 và MIC-7700 là hai máy hộp không quạt của Advantech thường được đặt lên bàn cân cùng nhau, vì cùng nhắm vào vị trí máy điều khiển đặt trong tủ hoặc cạnh máy sản xuất. Hai máy giống nhau ở phần khung: không quạt, chạy liên tục, chịu rung và bụi tốt hơn máy văn phòng. Khác biệt nằm ở bốn chỗ quyết định lắp đặt: nguồn vào, cách mở rộng, bố trí lưu trữ và ngõ ra hình.
Thông số EPC-T2285 và MIC-7700 theo tài liệu
Bảng dưới lấy theo thông số công bố của hai dòng. Ô nào tài liệu không nêu rõ thì để trống thay vì suy đoán.
| Hạng mục | EPC-T2285 | MIC-7700 |
|---|---|---|
| Vi xử lý | Intel thế hệ 6, mức Core i3, i5, i7 | Vi xử lý để bàn Intel thế hệ 6 và 7 |
| Chipset | H110 | Q170 hoặc H110 |
| Bộ nhớ | Khe SO-DIMM chuẩn DDR4, tối đa 32 GB | Theo tài liệu hãng |
| Cổng mạng | Hai cổng Gigabit | Hai cổng Gigabit |
| Ngõ ra hình | VGA, HDMI và DisplayPort | VGA và DVI |
| Cổng USB | Theo tài liệu hãng | Tám cổng USB 3.0 |
| Cổng nối tiếp | Theo tài liệu hãng | Có cổng nối tiếp cách ly |
| Vào ra số | Theo tài liệu hãng | Mô đun vào ra số 32 bit |
| Lưu trữ | Theo tài liệu hãng | Một khay ổ 2,5 inch, một khe CFast, một khe mSATA, một khe mini-PCIe có giá đỡ thẻ SIM |
| Nguồn vào | Nguồn một chiều 12 V | Dải rộng 9 tới 36 V một chiều |
| Mở rộng | Một khe PCI Express x4 hoặc hai khe PCI qua card riser, tương thích mô đun i-Door | Mô đun mở rộng theo hệ sinh thái của hãng, kèm bộ công cụ phần mềm nhúng |
| Dải nhiệt làm việc | 0 tới 50 độ C | Dải rộng theo tài liệu hãng |
| Kích thước sau khi lắp card mở rộng | 250 x 225 x 110 mm | Theo tài liệu hãng |
Bốn khác biệt quyết định lựa chọn
- Nguồn vào: đây là điểm phân loại nhanh nhất. Tủ điện công nghiệp thường có sẵn thanh nguồn 24 V. Máy nhận dải rộng 9 tới 36 V cắm thẳng vào thanh đó. Máy chỉ nhận 12 V phải thêm một bộ chuyển nguồn, tức thêm một điểm hỏng và thêm chỗ chiếm trong tủ.
- Cách mở rộng: EPC-T2285 giữ đường mở rộng theo chuẩn card cắm, hợp với hệ đang có sẵn card thu thập tín hiệu hoặc card giao tiếp đời cũ cần chuyển sang máy mới. MIC-7700 thiên về mô đun theo hệ sinh thái của hãng, gọn hơn nhưng phải chọn đúng mô đun ngay từ lúc đặt máy.
- Lưu trữ: bố trí nhiều khe của MIC-7700 cho phép tách ổ hệ điều hành khỏi ổ dữ liệu, đồng thời chừa chỗ cho mô đun truyền dữ liệu di động. Cách này hợp với trạm đặt xa phòng điều khiển.
- Ngõ ra hình: EPC-T2285 có DisplayPort và HDMI, nối thẳng được màn hình đời mới. MIC-7700 theo tài liệu có VGA và DVI, hợp khi tận dụng lại màn hình đã lắp sẵn trong xưởng.
Hai máy hợp với tình huống lắp nào
| Tình huống | Nên chọn | Lý do |
|---|---|---|
| Chuyển hệ cũ sang máy mới, phải giữ card cắm đang dùng | EPC-T2285 | Khe PCI và PCI Express qua card riser nhận lại card sẵn có |
| Trạm lấy nguồn 24 V thẳng từ tủ điện | MIC-7700 | Dải nguồn vào rộng bỏ được bộ chuyển nguồn trung gian |
| Máy phải nối nhiều thiết bị cắm cổng USB | MIC-7700 | Số cổng USB tốc độ cao nhiều hơn |
| Nối màn hình đời mới hoặc hai màn hình cùng lúc | EPC-T2285 | Có sẵn HDMI và DisplayPort |
| Trạm xa, cần đường truyền di động dự phòng | MIC-7700 | Khe mini-PCIe kèm giá đỡ thẻ SIM |
Điểm chung cần nhớ: cả hai đều là máy không quạt, nên phần tản nhiệt phụ thuộc vào khoảng trống quanh máy trong tủ. Lắp sát vách hoặc chồng lên thiết bị phát nhiệt khác sẽ đẩy nhiệt độ bên trong vượt dải làm việc, dù thông số ghi trong tài liệu vẫn đúng.
So sánh với các dòng máy hộp cùng nhóm
Khi hai mã trên không có sẵn hoặc yêu cầu lắp đặt lệch khỏi phạm vi của chúng, ba dòng dưới đây nằm trong cùng phân khúc máy hộp không quạt và có thông số công bố đầy đủ.
| Model | Vi xử lý | Cổng chính | Nguồn vào | Điểm mạnh |
|---|---|---|---|---|
| ARK-2121F | Intel Celeron J1900 bốn nhân | Sáu cổng nối tiếp, sáu cổng USB, vào ra số cách ly | 9 tới 36 V một chiều | Dải nhiệt âm 20 tới 70 độ C khi dùng SSD và linh kiện nhiệt rộng; với ổ cứng cơ chỉ 0 tới 45 độ C |
| ARK-2150F | Intel Core i7 thế hệ 3 bản tiết kiệm điện | Bốn cổng Gigabit, bốn cổng nối tiếp, vào ra số cách ly 2,5 kV | 12 tới 24 V một chiều có khoá chống tuột | Nhiều cổng mạng và vào ra số cách ly trên cùng một thân |
| ARK-3520P | Intel Core i3, i5 hoặc i7 hàn sẵn | Tám cổng nối tiếp, sáu cổng USB 3.0, VGA và HDMI, thêm DisplayPort tuỳ chọn cho màn thứ ba | 9 tới 36 V một chiều | Khe PCI hoặc PCI Express x4, hai khay ổ 2,5 inch tháo rời, bộ nhớ DDR4 tới 32 GB |
Trong ba dòng trên, ARK-3520P gần EPC-T2285 nhất về vai trò vì vẫn giữ khe cắm mở rộng, đồng thời nhận nguồn dải rộng như MIC-7700. Đây thường là phương án thay thế gọn khi hai mã cũ không còn sẵn.
Mua máy hộp không quạt Advantech ở đâu
Các bản có trang sản phẩm kèm thông số đầy đủ gồm ARK-2121F cho trạm cần nhiều cổng nối tiếp và dải nhiệt rộng, ARK-2150F cho trạm cần bốn cổng mạng và vào ra số cách ly, ARK-3520P cho máy cần khe cắm mở rộng, và UNO-2484G cho trạm gom dữ liệu cần tách mạng thiết bị khỏi mạng quản lý. Danh sách đầy đủ nằm ở danh mục máy tính không quạt.
Cách đối chiếu cấu hình với tải công việc tham khảo hướng dẫn cấu hình máy tính công nghiệp trên IPC247. Khi đã rõ nguồn tủ, dải nhiệt và số cổng cần có, lọc model bằng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về EPC-T2285 và MIC-7700
EPC-T2285 và MIC-7700 khác nhau ở điểm nào rõ nhất?
Ở nguồn vào và cách mở rộng. EPC-T2285 nhận nguồn một chiều 12 V và mở rộng bằng card riser theo chuẩn PCI hoặc PCI Express. MIC-7700 nhận dải nguồn rộng từ 9 tới 36 V một chiều, thiên về mô đun mở rộng và có nhiều cổng USB tốc độ cao hơn.
Máy nào hợp đặt trong tủ điện cạnh chuyền hơn?
MIC-7700 hợp hơn khi tủ điện lấy nguồn 24 V, vì dải nguồn vào rộng nhận thẳng nguồn tủ mà không cần bộ chuyển. EPC-T2285 hợp hơn khi tủ đã có sẵn nguồn 12 V ổn định và bài toán cần giữ card cắm theo chuẩn cũ.
Hai máy này chạy được vi xử lý nào?
Theo tài liệu, EPC-T2285 dùng vi xử lý Intel thế hệ 6 ở các mức Core i3, i5 và i7 với chipset H110. MIC-7700 dùng vi xử lý để bàn thế hệ 6 và 7 với chipset Q170 hoặc H110. Mức vi xử lý cụ thể phụ thuộc mã đặt hàng.
Máy nào có nhiều lựa chọn lưu trữ hơn?
MIC-7700 theo tài liệu có một khay ổ 2,5 inch, một khe CFast, một khe mSATA và một khe mini-PCIe kèm giá đỡ thẻ SIM. Cách bố trí này hợp với máy vừa lưu dữ liệu tại chỗ vừa có đường truyền di động dự phòng.
Không tìm được hai mã này thì thay bằng dòng nào?
Theo yêu cầu lắp đặt chứ không theo tên dòng. Cần nhiều cổng nối tiếp và nguồn dải rộng thì xem ARK-2121F. Cần khe cắm mở rộng và bộ nhớ lớn thì xem ARK-3520P. Cần nhiều cổng mạng để tách lớp thì xem UNO-2484G.
