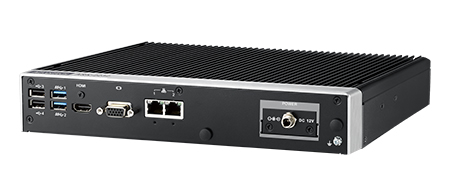

ARK-2232L-S6A2 là một mã đặt hàng của dòng máy tính hộp không quạt Advantech ARK-2232L. Máy chạy Intel Atom E3940 bốn nhân ở mức xung 1,6 và 1,8 GHz, bộ nhớ DDR3L 8 GB, cho màn kép qua một ngõ HDMI 4K và một ngõ VGA. Thân máy 260 x 44 x 140,2 mm, làm việc trong dải -20 đến 60 độ C khi dùng linh kiện chịu nhiệt rộng (0 đến 40 độ C nếu lắp ổ cứng cơ 2,5 inch) và nhận mô-đun iDoor của hãng.
Thông số kỹ thuật ARK-2232L-S6A2
Bảng dưới gom thông số hãng công bố cho mã này. Ô nào phụ thuộc cấu hình đặt hàng thì ghi rõ là tuỳ chọn.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy hộp không quạt, thân mỏng, dựng theo mô-đun |
| Bộ xử lý | Intel Atom E3940 bốn nhân dạng hệ thống trên một chip, mức xung 1,6 và 1,8 GHz |
| Bộ nhớ | DDR3L, dung lượng 8 GB |
| Ngõ hình | Màn kép độc lập: một HDMI hỗ trợ độ phân giải 4K và một VGA |
| Lưu trữ | 1 khe mSATA và 1 khay ổ 2,5 inch |
| Khe mở rộng | Khe mini PCIe kèm khay thẻ SIM cho mô-đun mạng di động, khe M.2 2230 chuẩn E-key cho mô-đun mạng không dây |
| Mô-đun đi kèm | Nhận mô-đun iDoor, mô-đun EMIO chuẩn mini PCIe và tầng mở rộng MIOe hai lớp theo cấu hình đặt hàng |
| Nguồn cấp | Một chiều 12 V qua giắc khoá được; có mô-đun nguồn 9 đến 36 V đặt kèm |
| Nhiệt độ làm việc | -20 đến 60 độ C với linh kiện chịu nhiệt rộng; 0 đến 40 độ C khi dùng ổ cứng cơ 2,5 inch |
| Nhiệt độ bảo quản | -40 đến 85 độ C |
| Bộ đếm giám sát | 255 mức, đặt bằng phần mềm |
| Kích thước | 260 x 44 x 140,2 mm |

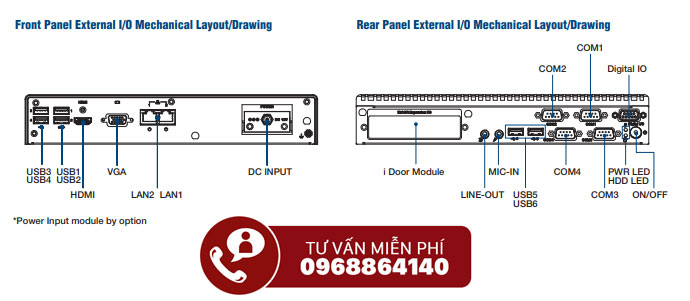

| Cổng nối tiếp và cổng mạng | Theo tài liệu hãng, thay đổi theo cấu hình đặt hàng |
Thân dày 44 mm là con số đáng chú ý: máy đặt lọt vào những chỗ mà thân dày 70 mm không vào được, ví dụ khay dưới mặt bàn vận hành hoặc khoang sau màn hình. Đổi lại, phần bộ xử lý thuộc nhóm nhẹ, nên bước chọn cấu hình phải bắt đầu từ tải thực của phần mềm.
Đo tải thực trước khi chốt cấu hình nền Atom
Sai lầm hay gặp khi chọn máy nền Atom là quyết định theo cảm tính: thấy phần mềm chạy được trên máy văn phòng cũ nên cho rằng máy công nghiệp nhỏ cũng chạy được. Hai nền này khác nhau ở tốc độ một luồng, nên phép so đó không đúng. Cách làm chắc chắn là đo trước bốn con số ngay trên máy đang chạy phần mềm.
| Số liệu cần đo | Đo bằng cách nào | Ngưỡng nên dừng lại cân nhắc |
|---|---|---|
| Mức chiếm dụng bộ xử lý | Ghi lại mức trung bình và mức cao nhất trong một ca làm việc đầy đủ | Mức trung bình vượt 40 phần trăm trên máy hiện tại thì không nên hạ xuống nền nhẹ hơn |
| Bộ nhớ thực dùng | Xem dung lượng đã cấp phát khi phần mềm chạy đủ chức năng | Quá 5 GB thì mức 8 GB của máy không còn dư cho hệ điều hành và bản vá |
| Lượng ghi lên ổ mỗi ngày | Đọc chỉ số tổng dung lượng đã ghi của ổ sau vài ngày rồi chia đều | Ghi liên tục ở mức cao thì phải chọn ổ có chỉ số chịu ghi phù hợp, không dùng ổ phổ thông |
| Số điểm dữ liệu đọc mỗi giây | Đếm số thanh ghi hoặc số biến mà phần mềm hỏi thiết bị trong một giây | Vài nghìn điểm mỗi giây là lúc nên tách thành hai máy hoặc chuyển sang nền mạnh hơn |
Ba lưu ý khi đọc kết quả đo. Thứ nhất, phần mềm cũ thường chạy chủ yếu trên một luồng, nên bốn nhân không cứu được phần chậm; con số cần nhìn là mức chiếm dụng của luồng bận nhất, không phải mức trung bình của cả bộ xử lý. Thứ hai, phải chừa dư khoảng ba mươi phần trăm cho bản vá hệ điều hành và cho phần mềm mở rộng thêm chức năng sau này. Thứ ba, đo trong giờ cao điểm thật, không đo lúc chuyền nghỉ.
Khi kết quả đo cho thấy tải vượt ngưỡng, có ba hướng thay vì cố ép một máy: tách phần thu thập dữ liệu sang một máy nhỏ đặt gần thiết bị trường, chuyển phần hiển thị lên máy khác, hoặc chọn thân máy nền Core i. Nếu chỉ thiếu cổng chứ không thiếu sức tính toán, hướng mở rộng bằng mô-đun đỡ tốn hơn nhiều: bài máy tính công nghiệp IPC-220 Advantech mô tả cách mô-đun i-Door thêm cổng mà không chiếm khe cắm card, còn bài ARK-2231R nêu các đường mở rộng cổng trong cùng họ máy.
ARK-2232L-S6A2 dùng cho việc gì
Bốn tình huống dưới đây hợp với mức tải và khuôn máy của mã này.
Cổng thu thập dữ liệu đặt trong tủ điện. Máy đọc thiết bị trường qua cổng nối tiếp và cổng mạng, gom lại rồi đẩy lên phần mềm quản lý. Thân mỏng 44 mm nằm gọn trên một tầng của tủ, không chiếm chỗ của bộ nguồn và aptomat.
Trạm hiển thị nội dung trong nhà xưởng. Ngõ HDMI hỗ trợ độ phân giải 4K chạy màn treo, ngõ VGA chạy màn phụ cho tổ trưởng. Phần mềm phát nội dung thuộc nhóm tải nhẹ, đúng tầm của nền Atom.
Máy điều khiển thiết bị tự phục vụ. Máy đặt trong hộp thiết bị, nhận nguồn 24 V của tủ qua mô-đun nguồn dải rộng, điều khiển cơ cấu chấp hành và báo trạng thái về trung tâm qua mô-đun mạng di động.
Trạm ghi nhận sản lượng tại đầu chuyền. Máy đọc cảm biến đếm, ghi số lượng theo ca và hiển thị bảng số liệu ngay tại chỗ. Việc ghi dữ liệu mỗi ngày ở mức vừa phải nên một ổ thể rắn 2,5 inch là đủ. Cách bố trí máy nhúng theo từng vị trí trên chuyền được trình bày trong bài máy tính nhúng cho dây chuyền sản xuất.
So sánh với các dòng cùng nhóm
Bảng dưới đối chiếu ARK-2232L với ba máy hộp nhẹ khác của hãng đang có trang riêng trong cửa hàng của site.
| Model | Bộ xử lý | Ngõ hình và cổng | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| ARK-2232L | Atom E3940 bốn nhân, 1,6 và 1,8 GHz | Màn kép HDMI 4K và VGA, khe mini PCIe kèm khay thẻ SIM | Một chiều 12 V, có mô-đun 9 đến 36 V đặt kèm | -20 đến 60 độ C với linh kiện chịu nhiệt rộng | Thân mỏng 44 mm, nhận mô-đun iDoor và tầng mở rộng MIOe |
| ARK-2230L | Celeron J1900 bốn nhân 2,0 GHz | Màn kép VGA và HDMI, khe mini PCIe kèm khay thẻ SIM | Một chiều 12 V, có mô-đun 9 đến 36 V đặt kèm | -20 đến 60 độ C | Cùng hướng dựng theo mô-đun, bộ nhớ tối đa 8 GB, một ổ 2,5 inch kèm mSATA |
| ARK-1123H | Celeron J1900 bốn nhân 2,0 GHz | Hai ngõ HDMI độc lập, 2 cổng mạng, 1 cổng nối tiếp | Giắc một chiều kiểu ren vặn | Theo tài liệu hãng | Thân nhỏ nhất nhóm, có bộ gá lên thanh ray hoặc lên vách |
| ARK-1550 | Celeron 2980U 1,6 GHz hoặc Core i5-4300U 1,9 GHz | Ba ngõ hình gồm VGA, HDMI và tuỳ chọn LVDS, 2 cổng mạng | Giắc một chiều khoá được | Theo tài liệu hãng | Khay ổ 2,5 inch thay nóng được, mạnh hơn khi cần chạy phần mềm nặng hơn |
Cách chọn như sau. Nếu cần thêm chút sức tính toán mà vẫn giữ hướng dựng theo mô-đun, ARK-2230L là bản cùng nhóm. Nếu chỗ lắp chật và chỉ cần hai màn HDMI, ARK-1123H nhỏ hơn hẳn. Nếu kết quả đo tải cho thấy nền Atom không đủ, ARK-1550 nâng lên nền Core i mà vẫn giữ khuôn máy nhỏ.
Mua ARK-2232L-S6A2 ở đâu
Trên site này, các máy cùng kiểu nằm trong danh mục máy tính không quạt, mỗi mã có trang thông số riêng để đối chiếu trước khi chốt cấu hình. Phần mô-đun đi kèm nên đặt cùng máy ngay từ đầu, vì một số mô-đun chỉ lắp được khi đặt trọn bộ.
Khi gửi yêu cầu báo giá, nên ghi rõ bảy thông tin: mã đặt hàng đầy đủ, phần mềm sẽ chạy kèm số điểm dữ liệu đọc mỗi giây, dung lượng bộ nhớ, kiểu và dung lượng ổ lưu trữ, số màn hình và độ phân giải, mô-đun mạng cần lắp, điện áp nguồn tại chỗ. Muốn đối chiếu rộng hơn dải máy nhúng của hãng, xem danh mục máy tính nhúng Advantech trên IPC247.
Nếu kết quả đo tải nằm ở vùng ranh giới giữa nền Atom và nền Core i, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng so sánh phía trên.
Câu hỏi thường gặp về ARK-2232L-S6A2
ARK-2232L-S6A2 là máy gì?
ARK-2232L-S6A2 là một mã đặt hàng của dòng máy tính hộp không quạt Advantech ARK-2232L. Máy chạy Intel Atom E3940 bốn nhân ở mức xung 1,6 và 1,8 GHz, bộ nhớ DDR3L 8 GB, cho màn kép qua một ngõ HDMI 4K và một ngõ VGA. Thân máy 260 x 44 x 140,2 mm, làm việc trong dải -20 đến 60 độ C khi dùng linh kiện chịu nhiệt rộng (0 đến 40 độ C nếu lắp ổ cứng cơ 2,5 inch).
Nền Atom E3940 chạy được phần mềm gì?
Nền này đủ cho phần mềm thu thập số liệu, giao diện vận hành, cổng truyền dữ liệu và phần mềm hiển thị nội dung. Nền này không dành cho xử lý ảnh nặng, cơ sở dữ liệu lớn hay nhiều máy ảo. Cách chắc chắn nhất là đo tải thực của phần mềm trên máy đang dùng rồi mới chốt cấu hình.
ARK-2232L-S6A2 nhận nguồn thế nào?
Máy nhận nguồn một chiều 12 V qua giắc khoá được. Hãng có mô-đun nguồn 9 đến 36 V đặt kèm ngay từ đầu cho tủ dùng nguồn 24 V. Nếu tủ đã có bộ nguồn 24 V, nên đặt kèm mô-đun này thay vì lắp thêm bộ chuyển đổi rời.
Máy lưu trữ và mở rộng được những gì?
Phần lưu trữ gồm một khe mSATA và một khay ổ 2,5 inch. Phần mở rộng gồm khe mini PCIe kèm khay thẻ SIM cho mô-đun mạng di động, khe M.2 2230 chuẩn E-key cho mô-đun mạng không dây, kèm khả năng nhận mô-đun iDoor và tầng mở rộng MIOe của hãng theo cấu hình đặt hàng.
Nên gửi thông tin gì khi hỏi mua ARK-2232L-S6A2?
Nên ghi rõ mã đặt hàng đầy đủ, phần mềm sẽ chạy cùng số điểm dữ liệu đọc mỗi giây, dung lượng bộ nhớ, kiểu ổ lưu trữ, số màn hình và độ phân giải, mô-đun mạng cần lắp, điện áp nguồn tại chỗ. Nếu tủ nóng, nên gửi kèm nhiệt độ đo trong tủ vào giờ cao điểm.
