ARK-2231R: máy tính nhúng không quạt và cách mở rộng cổng

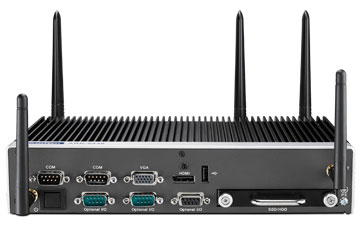

ARK-2231R là máy tính nhúng không quạt của Advantech, dùng cho hệ thống giám sát ngoài trời và thiết bị lắp trên phương tiện. Máy chạy vi xử lý Intel bốn nhân, dải nhiệt độ rộng và đạt các mục về rung sốc theo tiêu chuẩn đường sắt. Điểm đáng quan tâm khi thiết kế hệ thống là bộ cổng: máy nhỏ nhưng mở rộng được theo ba đường khác nhau. Bài viết nêu thông số, ba đường mở rộng đó, vị trí lắp, so sánh với các mã cùng dòng và nơi đặt mua.

Thông số kỹ thuật ARK-2231R

Mã này không nằm trong danh mục đang niêm yết trên site, nên bảng dưới ghi phần xác định được theo tài liệu sản phẩm, phần còn lại đánh dấu để đối chiếu khi hỏi hàng.

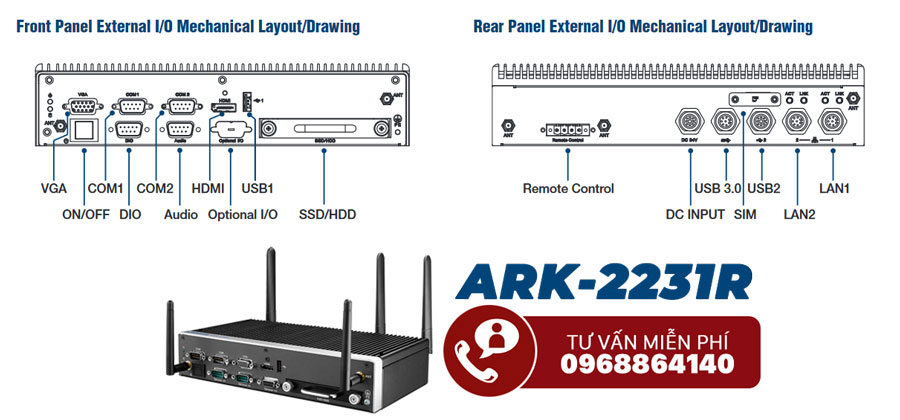

Ba đường mở rộng cổng cho ARK-2231R

Máy nhúng cỡ nhỏ luôn có số cổng cố định ở thân, nhưng dòng ARK-2000 được thiết kế theo hướng mô-đun nên bộ cổng đổi được mà không phải đổi máy. Bảng dưới so ba đường mở rộng theo những gì thấy trong catalog của các mã cùng dòng.

Cách quyết định gọn lại thành ba câu hỏi. Câu thứ nhất: thứ cần thêm là kết nối không dây hay là cổng cứng. Nếu là kết nối không dây thì khe mini PCIe bên trong đã đủ, và phần khó nằm ở chỗ đặt ăng ten chứ không ở máy. Câu thứ hai: nếu cần cổng cứng, số lượng bao nhiêu. Vài cổng thì mô-đun iDoor gọn hơn và không làm dày máy. Câu thứ ba: nếu cần nhiều cổng hoặc cần cắm card, tủ còn đủ chiều cao cho một tầng nữa không.

Hai điểm hay bị bỏ sót khi lập cấu hình mở rộng. Điểm thứ nhất là công suất: mỗi mô-đun cộng thêm phần tiêu thụ, nên phải cộng lại rồi đối chiếu với công suất còn dư của bộ nguồn trong tủ. Điểm thứ hai là danh sách cổng phải lập theo thực tế dùng, kể cả cổng chỉ cắm khi bảo trì. Một cổng nối tiếp dùng mỗi quý một lần vẫn là một cổng phải có.

Với dự án cần nhiều cổng ngay từ thân máy mà không muốn lắp thêm mô-đun, mã ARK-2121F có sẵn sáu cổng nối tiếp, sáu cổng USB và cổng vào ra số cách ly. Nhóm máy không quạt của hãng nằm trong danh mục máy tính không quạt trên site.

ARK-2231R dùng cho việc gì

Dải nhiệt rộng và mức chống rung theo tiêu chuẩn đường sắt đưa dòng máy này ra khỏi phòng điều khiển, tới những chỗ máy công nghiệp thông thường không trụ được.

• Thiết bị lắp trên phương tiện. Máy chịu rung liên tục và chịu dải nhiệt rộng, nguồn lấy thẳng từ hệ thống điện một chiều của xe theo mức điện áp đã chọn khi đặt hàng.
• Tủ giám sát ngoài trời. Không quạt nên không có cửa gió cho bụi và côn trùng, phù hợp tủ đặt ven đường hoặc trên cột.
• Trạm quản lý đội xe và trạm thu thập dữ liệu hành trình. Khe mini PCIe nhận mô-đun di động, máy gửi dữ liệu về trung tâm mà không cần thiết bị mạng rời.
• Điểm giám sát không có người trực. Nền tảng quản lý từ xa của hãng cho phép theo dõi trạng thái và xử lý sự cố trước khi phải cử người tới nơi.

So sánh với các dòng cùng nhóm

Bảng dưới đối chiếu bốn mã cùng nhóm máy hộp không quạt, theo bộ cổng sẵn có và cách mở rộng.

Cách chọn theo hai ràng buộc cứng. Ràng buộc thứ nhất là môi trường: chỉ ARK-2231R trong bảng này ghi rõ mức chịu rung theo tiêu chuẩn đường sắt và dải nhiệt tới 70 độ C ở cả hai đầu, nên với thiết bị lắp trên phương tiện thì các mã còn lại không thay thế được. Ràng buộc thứ hai là số cổng mạng: bài toán cần bốn đường mạng tách biệt thì ARK-2150F đáp ứng ngay, còn các mã khác phải cộng thêm mô-đun. Khi tải xử lý nặng hơn mức của vi xử lý bốn nhân tiết kiệm điện, mã cùng vỏ dùng nền tảng Core được trình bày ở bài ARK-2250L.

Mua ARK-2231R ở đâu

Mã này chưa có trang sản phẩm riêng trên site, nên bước đầu khi hỏi hàng là xác nhận trạng thái cung ứng và mức điện áp còn đặt được. Các mã cùng dòng đang niêm yết gồm ARK-2230L và ARK-2250L, cùng nằm trong danh mục máy tính không quạt. Thời gian bảo hành tiêu chuẩn của nhóm này là 24 tháng.

Năm thông tin nên gửi kèm yêu cầu báo giá: mức điện áp một chiều tại điểm lắp, dải nhiệt độ đo được ở vị trí đặt máy, danh sách cổng cần dùng, chiều cao còn trống trong tủ, và có cần kết nối di động hay không. Năm thông tin đó quyết định mức nguồn phải đặt và quyết định luôn cấu hình mô-đun mở rộng. Để đối chiếu thêm với các dòng máy nhúng khác của hãng, xem danh mục máy tính nhúng Advantech trên IPC247. Nếu chưa chốt được nên chọn mã nào cho điều kiện môi trường hiện có, chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị báo giá.

Câu hỏi thường gặp về ARK-2231R

ARK-2231R mở rộng cổng bằng những cách nào?

Dòng ARK-2000 có ba đường mở rộng. Đường thứ nhất là khe mini PCIe bên trong, dùng cho mô-đun truyền thông không dây và thường có giá đỡ SIM đi kèm. Đường thứ hai là mô-đun iDoor gắn vào một mặt của máy để thêm cổng nối tiếp, cổng vào ra số hoặc cổng chuyên dụng. Đường thứ ba là bộ mở rộng xếp chồng, cộng thêm một tầng vào thân máy.

Mở rộng xếp chồng khác mô-đun iDoor ở điểm nào?

Mô-đun iDoor đổi bộ cổng ở mặt máy, không làm thay đổi chiều cao thiết bị. Bộ mở rộng xếp chồng cộng thêm một tầng nên máy dày hơn, đổi lại chỗ đó chứa được nhiều cổng hơn hoặc chứa khe cắm cho card. Khi tủ chật chiều cao thì nên ưu tiên phương án iDoor.

ARK-2231R chạy được ở nhiệt độ nào?

Theo tài liệu hãng, máy làm việc trong dải -40 đến 70 độ C khi tuân thủ mục nhiệt độ của tiêu chuẩn EN50155. Dải này rộng hơn nhóm máy không quạt thông thường, vốn dừng ở khoảng -20 đến 60 độ C, nên máy dùng được cho tủ ngoài trời và cho thiết bị lắp trên phương tiện.

ARK-2231R nhận mức điện áp nào?

Máy tương thích nguồn một chiều 24 vôn theo mục S2 và C1 của tiêu chuẩn EN50155, kèm tuỳ chọn 48, 72 và 110 vôn một chiều. Cần chốt mức điện áp ngay khi đặt hàng vì đây là tuỳ chọn phần cứng, không đổi được sau khi máy đã giao.

Trước khi chốt cấu hình mở rộng cần kiểm những gì?

Bốn mục: số cổng thực sự dùng kể cả cổng chỉ dùng khi bảo trì, chiều cao còn trống trong tủ, mức điện áp và công suất mà bộ nguồn còn dư sau khi cộng phần mô-đun, và khe mini PCIe còn trống hay đã dùng cho mô-đun truyền thông. Bốn mục đó quyết định chọn iDoor hay chọn bộ xếp chồng.
