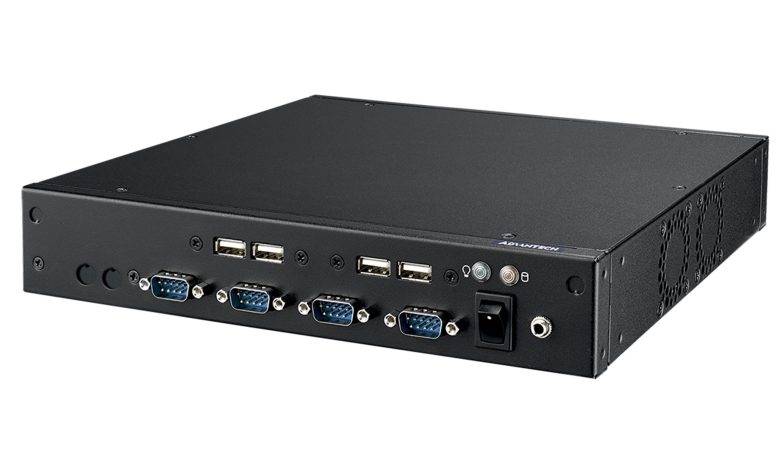

Mã EPC-T22865A-00Y0E thuộc dòng máy tính nhúng Advantech EPC-T2286, khung mỏng 1U dùng cho quầy tự phục vụ và trạm vận hành. Bảng thông số đầy đủ của dòng cùng cách bố trí màn hình nằm ở bài bảng thông số đầy đủ EPC-T22865A-12Y0E và cách bố trí màn hình. Bài viết này không lặp lại phần đó, mà bàn riêng một chuyện: ba cổng mạng EPC-T22865A-00Y0E nên chia thế nào khi trạm vừa có thiết bị điều khiển, vừa có camera, vừa phải nối về hệ thống quản lý.
Vì sao số cổng mạng đáng bàn riêng
Máy tính đặt tại trạm sản xuất hiếm khi chỉ nối vào một mạng. Nó phải nói chuyện với thiết bị điều khiển theo nhịp cố định, phải gửi số liệu về hệ thống quản lý, và nhiều khi phải nhận hình ảnh từ camera. Ba loại lưu lượng đó có yêu cầu khác nhau về độ trễ và về mức tin cậy, nên trộn chung một đường dây là cách nhanh nhất tạo ra sự cố khó tìm.

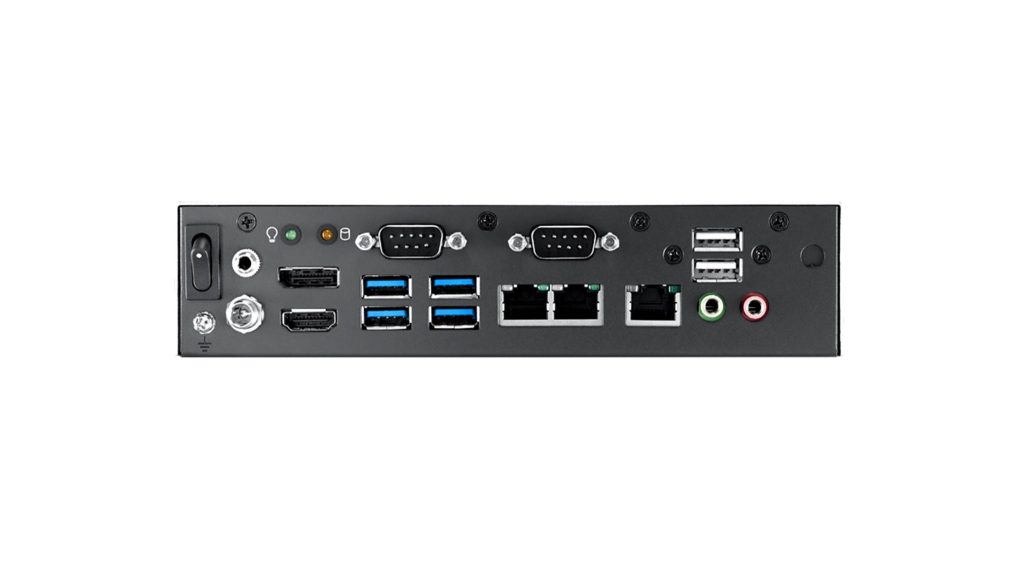

Theo tài liệu dòng EPC-T2286, máy có ba cổng Gigabit và trong đó có hỗ trợ giao thức EtherCAT, bên cạnh sáu cổng nối tiếp và mức bảo vệ phóng tĩnh điện cấp 4. Riêng mã EPC-T22865A-00Y0E còn có hai vị trí ăng ten dành riêng ở mặt trước, tức là máy có sẵn chỗ cho một đường không dây. Bộ tài nguyên mạng đó đủ để dựng một sơ đồ ba lớp mà không cần cắm thêm card.
Điều đáng nói là ba cổng chỉ phát huy tác dụng khi được gán vai trò rõ ràng ngay từ bản vẽ. Nếu để mặc, phần lớn trạm sẽ dùng đúng một cổng và bỏ trống hai cổng còn lại, rồi vài tháng sau phải mua thêm switch để gỡ.
Ba cổng mạng EPC-T22865A-00Y0E chia theo kiểu trạm
Bảng dưới đọc theo kiểu trạm tại vị trí lắp, kèm điều kiện phải thỏa để cách chia đó chạy đúng.
| Kiểu trạm | Cách gán ba cổng | Điều kiện phải thỏa | Việc phù hợp |
|---|---|---|---|
| Trạm đơn giản, một mạng duy nhất | Một cổng nối lên switch của xưởng, hai cổng để trống | Lưu lượng thấp và không có thiết bị đòi hỏi nhịp cố định | Quầy tra cứu, bảng thông tin ca |
| Tách mạng thiết bị và mạng quản lý | Cổng một cho mạng thiết bị, cổng hai cho mạng công nghệ thông tin, cổng ba dự phòng | Hai mạng nằm ở hai dải địa chỉ khác nhau, định tuyến khai báo rõ trong hệ điều hành | Trạm vận hành trong xưởng có nối về hệ thống quản lý sản xuất |
| Trạm có thiết bị chạy theo nhịp cố định | Một cổng dành riêng cho đường thời gian thực, không chia sẻ với lưu lượng khác | Cổng được xác nhận hỗ trợ giao thức, phần mềm điều khiển cài đúng trình điều khiển | Trục chuyển động, bộ điều khiển van, thiết bị đo đồng bộ |
| Trạm có một hoặc hai camera | Một cổng dành riêng cho camera, hai cổng cho thiết bị và quản lý | Camera cấp nguồn riêng hoặc qua bộ cấp nguồn ngoài, vì cổng trên thân máy không cấp nguồn qua dây mạng | Trạm kiểm tra hình ảnh nhỏ, trạm đọc mã |
| Trạm cần đường dự phòng | Hai cổng nối lên hai switch khác nhau, cổng ba cho mạng thiết bị | Hai switch nằm trên hai nhánh nguồn khác nhau, phần mềm có cơ chế chuyển đường | Trạm không được phép mất kết nối trong ca sản xuất |
| Trạm không kéo được dây mạng | Một cổng có dây cho thiết bị, đường không dây gắn ăng ten mặt trước cho quản lý | Ăng ten gá ngoài vỏ tủ, đường không dây chỉ mang lưu lượng quản lý | Trạm di động, quầy tạm, vị trí xa tủ mạng |
Lưu ý một điểm hay bị bỏ qua: cổng dành riêng cho đường thời gian thực nên là cổng được xác nhận trong tài liệu của đúng mã đặt hàng, không phải cổng tiện tay nhất khi đi dây. Sai chỗ này thì hệ thống vẫn chạy nhưng nhịp truyền không ổn định, và lỗi chỉ lộ ra khi máy chạy tải cao.
Đi dây và đánh dấu cho ba cổng
- Dán nhãn cả hai đầu mỗi sợi. Nhãn ghi vai trò chứ không ghi số thứ tự cổng, ví dụ ghi mạng thiết bị hoặc mạng quản lý. Người bảo trì ca đêm không có bản vẽ trong tay.
- Tách máng đi dây mạng khỏi dây động lực. Dây mạng chạy song song cáp động lực trong máng kim loại kín là nguyên nhân thường gặp của lỗi rớt gói ngắt quãng.
- Chừa chiều dài dự trữ ở đầu máy. Đủ để rút máy ra khỏi hộc quầy mà không phải tháo đầu bấm, vì mỗi lần bấm lại là một lần thay đổi chất lượng đường truyền.
- Ghi lại sơ đồ địa chỉ ngay khi nghiệm thu. Ba cổng nghĩa là ba dải địa chỉ; không ghi lại thì lần thay máy sau phải dò lại từ đầu. Quy trình thay máy trong tủ được mô tả ở bài thay máy điều khiển cũ bằng EPC-T22857A-00Y1E.
Khi ba cổng mạng chưa đủ
Thân máy mỏng 1U không phải chỗ để cắm thêm card mạng. Cách gọn hơn là đặt một switch công nghiệp trong tủ và giữ nguyên cấu hình máy. Ba thiết bị dưới đây đang có trang sản phẩm trên site, số liệu lấy trực tiếp từ đó.
| Thiết bị | Số cổng | Nguồn cấp | Điểm đáng chú ý | Dùng khi nào |
|---|---|---|---|---|
| EKI-7710E-2C | 8 cổng Fast Ethernet và 2 cổng Gigabit dạng kết hợp đồng hoặc quang | Hai đường 12 đến 48 V một chiều, có tiếp điểm báo lỗi | Đường dự phòng dạng vòng phục hồi dưới 20 ms, quản lý qua giao thức SNMP | Trạm cần nhiều cổng và cần đường mạng dự phòng |
| EKI-5525M | Switch quản lý được, có cổng quang | Dải rộng 8,4 đến 52,8 V một chiều, nhận hai đường nguồn | Nói chuyện với phần mềm giám sát qua Modbus trên nền TCP, ưu tiên lưu lượng theo cổng | Trạm cần phần mềm giám sát đọc thẳng trạng thái mạng |
| EKI-2525P | Switch có cổng cấp nguồn qua dây mạng | Theo tài liệu hãng | Cấp nguồn cho camera và thiết bị đầu cuối ngay trên dây mạng | Trạm có nhiều camera, không muốn kéo thêm dây nguồn |
Với thiết bị cũ chỉ nói chuyện qua cổng nối tiếp, có thêm một hướng khác: đưa thiết bị lên mạng bằng bộ chuyển đổi như EKI-1524, vốn tạo cổng nối tiếp ảo qua mạng và có sẵn hai cổng mạng cho đường dự phòng. Cách này giữ nguyên phần mềm cũ mà không chiếm cổng nối tiếp trên thân máy.
Mua EPC-T22865A-00Y0E ở đâu
Mã này chưa có trang bán riêng trên site nên đơn hàng đi theo cấu hình xác nhận với bên bán. Các bài cùng chủ đề nằm ở chuyên mục máy tính nhúng, còn cách đọc mã đặt hàng của họ máy hộp EPC nằm ở bài máy tính hộp nhúng Advantech EPC-T2000 và cách đặt cấu hình.
Riêng phần mạng, đề nghị báo giá nên kèm ba nội dung: sơ đồ mạng dự kiến có ghi vai trò từng cổng, danh sách thiết bị chạy theo nhịp cố định nếu có, và số camera cùng cách cấp nguồn cho camera. Ba nội dung này giúp bên bán xác nhận đúng cấu hình mạng ngay từ đầu. Kiến thức chung về các dòng máy nhúng của hãng nằm ở chuyên mục máy tính nhúng Advantech trên IPC247. Khi chưa rõ cần bao nhiêu cổng mạng cho trạm, chạy công cụ chọn máy theo yêu cầu rồi gửi kết quả kèm đề nghị.
Câu hỏi thường gặp về ba cổng mạng EPC-T22865A-00Y0E
EPC-T22865A-00Y0E có mấy cổng mạng?
Theo tài liệu dòng EPC-T2286, máy có ba cổng Gigabit và trong đó có hỗ trợ giao thức EtherCAT. Ba cổng cho phép tách mạng thiết bị, mạng quản lý và một đường dành riêng cho camera hoặc dự phòng ngay trên thân máy, không phải thêm card mạng.
EtherCAT chạy trên cổng nào của máy?
Khả năng EtherCAT được công bố ở mức dòng máy, còn cổng cụ thể nhận vai trò đó phụ thuộc cấu hình và phần mềm điều khiển. Trước khi lập sơ đồ mạng, nên yêu cầu bên bán xác nhận cổng nào được cấu hình cho giao thức này ở đúng mã đặt hàng.
Có nên cắm camera thẳng vào máy thay vì qua switch?
Với một hoặc hai camera thì cắm thẳng gọn hơn và bớt một điểm hỏng. Từ ba camera trở lên nên đi qua switch công nghiệp, vì lúc đó cần chỗ cắm, cần cấp nguồn qua dây mạng và cần tách lưu lượng hình ảnh khỏi mạng điều khiển.
Hai lỗ ăng ten ở mặt trước dùng vào việc gì?

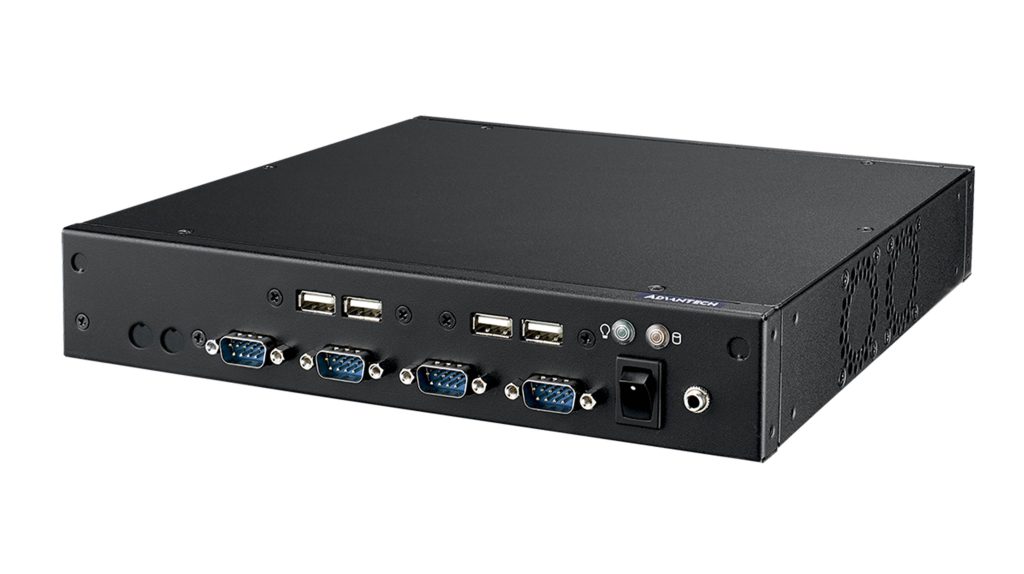

Theo mô tả mã EPC-T22865A-00Y0E, mặt trước máy có hai vị trí ăng ten dành riêng. Đó là chỗ gá ăng ten cho mô-đun không dây, dùng khi trạm không kéo được dây mạng. Đường không dây nên đóng vai trò dự phòng hoặc đường quản lý, không nên gánh mạng điều khiển.
Ba cổng mạng không đủ thì làm thế nào?
Thêm switch công nghiệp thay vì cắm card mạng vào thân máy mỏng. Switch đặt trong tủ cho phép mở rộng số cổng, hỗ trợ đường dự phòng dạng vòng và chịu dải nhiệt công nghiệp. Cách này cũng giữ nguyên cấu hình máy khi cần thay máy về sau.
