EPC-T22865A-12Y0E là một mã đặt hàng của dòng máy tính nhúng EPC-T2286, khung mỏng 1U, chạy vi xử lý Intel Core thế hệ 8. Điểm khiến dòng này được chọn cho quầy kiosk và trạm vận hành là phần hiển thị: máy xuất được hai màn hình 4K độc lập, đồng thời có sẵn tám cổng USB và sáu cổng nối tiếp cho thiết bị ngoại vi. Bài viết đi theo bốn cách bố trí màn hình và cách chia cổng cho từng cách.
EPC-T22865A-12Y0E có gì ở phần hiển thị

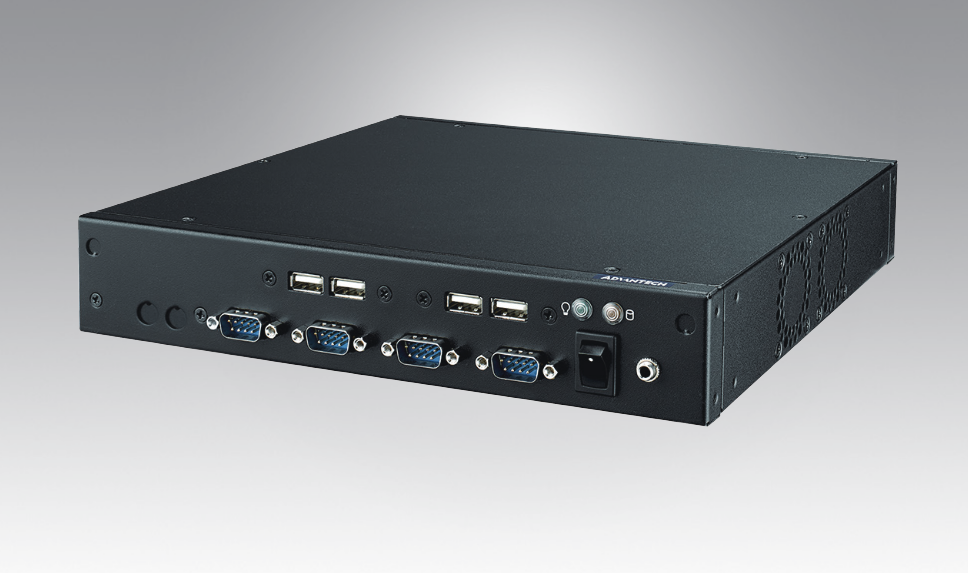

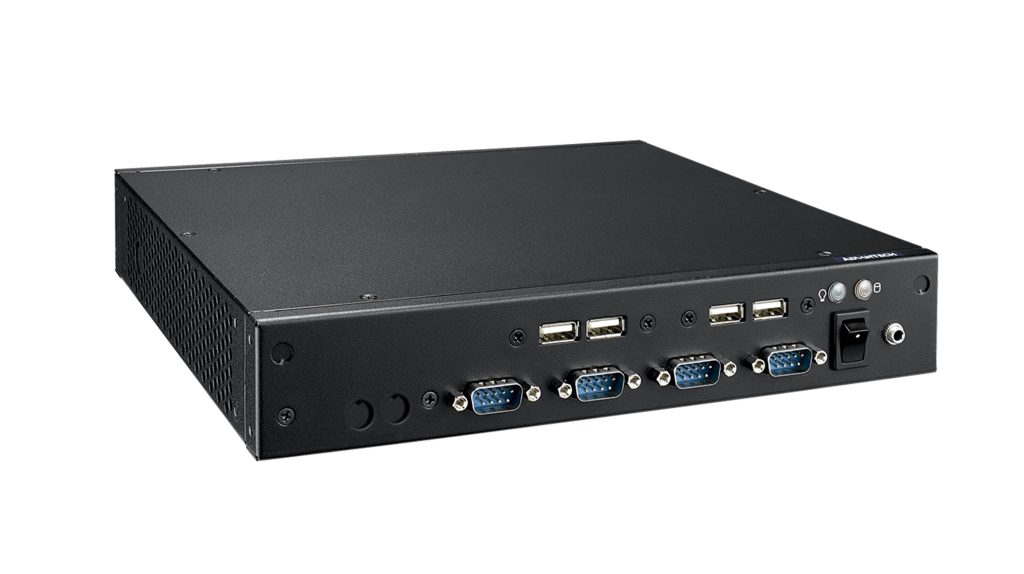

Theo thông số công bố, máy chạy vi xử lý Intel Core i3, i5 hoặc i7 thế hệ 8 tới mức 65 W, tối đa sáu nhân, dùng nhân đồ hoạ Intel thế hệ 9, chipset Intel H310 Express, bộ nhớ DDR4 2666 MHz kênh đôi tối đa 32 GB trên hai khe SO-DIMM. Phần hình gồm một DisplayPort và một HDMI, hỗ trợ hai màn hình 4K ở 60 Hz hoạt động độc lập. Thân máy 250 x 44,2 x 225 mm, nặng 3,98 kg, lắp được theo kiểu treo tường, chuẩn VESA hoặc gá tủ rack.
Phần kết nối gồm ba cổng Gigabit có hỗ trợ EtherCAT, sáu cổng nối tiếp và tám cổng USB, cùng mức bảo vệ phóng tĩnh điện cấp 4. Mã đặt hàng khác của cùng dòng được nêu ở bài EPC-T2286 mã EPC-T22865A-00Y0E; cách đọc mã theo dòng nằm ở bài máy tính hộp nhúng Advantech EPC-T2000.
Bốn cách bố trí màn hình và cổng đi kèm
Bảng dưới đọc theo cách bố trí màn hình tại vị trí lắp, kèm điều kiện phải thoả để cách đó chạy đúng như công bố.
| Cách bố trí màn hình | Cổng dùng | Điều kiện phải thoả | Việc phù hợp |
|---|---|---|---|
| Một màn hình vận hành duy nhất | HDMI hoặc DisplayPort, chọn theo cổng có sẵn trên màn | Chiều dài cáp nằm trong giới hạn của chuẩn, tránh dùng bộ chuyển đổi rẻ tiền giữa hai chuẩn | Trạm thao tác cạnh máy sản xuất, tủ điều khiển có một màn |
| Hai màn hình độc lập, nội dung khác nhau | Một HDMI và một DisplayPort dùng cùng lúc | Cả hai màn đạt tần số 60 Hz ở độ phân giải định chạy; cáp DisplayPort đúng chuẩn cho 4K | Quầy kiosk có một màn cho khách và một màn cho nhân viên, phòng điều khiển có màn giám sát và màn nhật ký |
| Hai màn hình nhân bản cùng nội dung | Một ngõ hình kèm bộ chia tín hiệu, hoặc đặt chế độ nhân bản trong hệ điều hành | Độ phân giải hiển thị lấy theo màn thấp hơn; bộ chia phải chịu được nhiệt trong tủ | Bảng thông tin ca đặt ở hai đầu chuyền, cùng nội dung |
| Một màn hình lớn chạy nội dung nhiều lớp | DisplayPort cho độ phân giải cao nhất, HDMI để dự phòng | Màn hình nhận 4K ở 60 Hz; kiểm tra tải đồ hoạ trước khi chốt số lớp nội dung | Bảng hiển thị sản lượng treo trong xưởng hoặc ở sảnh |
Sai lầm hay gặp là mua màn hình trước rồi mới tính cổng. Một màn hình chỉ có cổng VGA buộc phải thêm bộ chuyển đổi, và bộ chuyển đổi đó trở thành điểm hỏng nằm ngoài phạm vi bảo hành của cả hai thiết bị. Khi trạm đã dùng màn hình công nghiệp có cảm ứng, nên đếm luôn cổng USB dành cho đường cảm ứng ngay từ bước vẽ sơ đồ.
Chia tám cổng USB và sáu cổng nối tiếp thế nào
- Nhóm cổng cho người dùng. Đầu đọc thẻ, bàn phím công nghiệp và đường cảm ứng của màn hình nên nằm ở nhóm cổng dễ với tới khi bảo trì, và nên có kẹp giữ đầu cắm vì đây là nhóm bị rút ra cắm vào nhiều nhất.
- Nhóm cổng cho thiết bị in và quét. Máy in nhiệt và máy quét mã vạch nên cắm cố định, đi dây theo máng và dán nhãn đầu cáp. Nhóm này ít thay nhưng lỗi thì dừng cả quầy.
- Cổng nối tiếp cho thiết bị đo. Sáu cổng nối tiếp đủ cho cân, bộ đọc cảm biến và bộ điều khiển cũ. Cần ghi rõ cổng nào đặt ở chuẩn RS-232 và cổng nào ở chuẩn RS-422 hoặc RS-485, vì phần này phụ thuộc tuỳ chọn khi đặt hàng.
- Một cổng để trống. Luôn chừa ít nhất một cổng USB rảnh cho thợ bảo trì cắm thiết bị chẩn đoán, thay vì rút cáp đang chạy.
Máy cùng nhóm khi cần thêm ngõ hình
Ba mã dưới đây có phần hiển thị công bố rõ trong danh mục, tiện để đối chiếu khi số màn hình vượt quá hai.
| Model | Ngõ hình độc lập đã công bố | Chuẩn cổng hình | Chọn khi nào |
|---|---|---|---|
| ARK-2121L | Hai màn hình độc lập | VGA và HDMI 1.4a | Trạm còn dùng màn hình đời cũ chỉ có cổng VGA |
| ARK-3520P | Ba màn hình độc lập | VGA, HDMI và một ngõ tuỳ chọn theo dự án là HDMI thứ hai, DisplayPort hoặc DVI-D | Phòng điều khiển cần ba màn trên một máy |
| UNO-2484G | Hai ngõ hình | HDMI và DisplayPort ở mức 4K | Trạm cần bốn cổng Gigabit để tách mạng, đồng thời chạy màn hình độ phân giải cao |
Mua EPC-T22865A-12Y0E ở đâu
Mã EPC-T22865A-12Y0E chưa có trang sản phẩm riêng trong danh mục, nên khi hỏi hàng cần nêu số màn hình, độ phân giải từng màn và danh sách thiết bị ngoại vi sẽ cắm vào. Các mã cùng nhóm đang có trang sản phẩm gồm ARK-2121L, ARK-3520P và UNO-2484G. Màn hình cảm ứng đi kèm có thể chọn trong màn hình cảm ứng công nghiệp FPM-3151G.
Phần chọn màn hình cho môi trường xưởng nằm ở bài màn hình công nghiệp và ứng dụng trong sản xuất. Danh mục máy cùng phân khúc trên IPC247 nằm ở trang máy tính nhúng Advantech. Khi đã chốt số màn hình và số cổng, lọc model bằng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về EPC-T22865A-12Y0E
EPC-T22865A-12Y0E chạy được mấy màn hình cùng lúc?
Theo thông số công bố, dòng EPC-T2286 hỗ trợ tối đa hai màn hình độ phân giải 4K ở tần số 60 Hz hoạt động độc lập, xuất qua DisplayPort hoặc HDMI. Độc lập nghĩa là hai màn hiển thị hai nội dung khác nhau, không phải nhân bản một nội dung.
Máy này nối được những thiết bị ngoại vi nào?
Bài gốc nêu máy có sáu cổng nối tiếp, tám cổng USB, một DisplayPort và một HDMI, đủ để nối đầu đọc thẻ, máy in nhiệt, bàn phím công nghiệp, màn hình cảm ứng và màn hình 4K. Số lượng cổng cụ thể theo mã đặt hàng vẫn cần xác nhận trong tài liệu hãng.
Ba cổng mạng của máy dùng vào việc gì?
Theo bài gốc, máy có ba cổng Gigabit trong đó có hỗ trợ giao thức EtherCAT. Bố trí này cho phép tách một cổng cho mạng thiết bị theo thời gian thực, một cổng cho mạng quản lý và một cổng dự phòng hoặc cho camera.
Máy dùng vi xử lý và bộ nhớ gì?
Bài gốc công bố máy chạy vi xử lý Intel Core i3, i5 hoặc i7 thế hệ 8 với mức tiêu thụ tới 65 W, tối đa sáu nhân, chipset Intel H310 Express, bộ nhớ DDR4 2666 MHz kênh đôi tối đa 32 GB trên hai khe SO-DIMM.
Bảo vệ tĩnh điện cấp 4 có ý nghĩa gì khi lắp?
Đó là mức chịu phóng tĩnh điện mà máy được thiết kế để đạt, có ích ở quầy kiosk và vị trí có người chạm vào cổng thường xuyên. Mức bảo vệ này không thay cho việc nối đất tủ đúng cách và không thay cho vỏ che cổng ở nơi nhiều bụi kim loại.
