Bài viết bàn về việc thay máy cũ bằng EPC-T22857A-00Y1E, bản dùng vi xử lý Core i5 của dòng máy hộp không quạt EPC-T2285. Bảng thông số đầy đủ và phần so sánh dòng này với MIC-7700 đã có ở bài bảng thông số đầy đủ EPC-T2285 và so sánh với MIC-7700, nên bài này không lặp lại. Ở đây chỉ bàn quy trình thay một máy điều khiển đang chạy trong tủ, kèm bằng chứng cần có ở từng bước.
Vì sao việc thay máy cần một quy trình riêng
Máy điều khiển trong tủ khác máy văn phòng ở chỗ nó gắn với dây chuyền. Một lần thay hỏng kế hoạch kéo theo dừng sản xuất, nên phần lớn công việc phải làm trước ngày dừng máy, không phải trong lúc dừng máy. Bản EPC-T22857A-00Y1E thuộc dòng có ba mã đặt hàng chạy vi xử lý Intel để bàn thế hệ 6 và 7 ở các mức Core i3, i5 và i7; bản này là bản Core i5. Vì các mã dùng chung khung máy, quy trình dưới đây áp dụng cho cả ba.

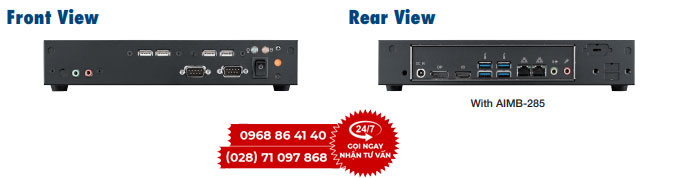

Ba đặc điểm của máy ảnh hưởng trực tiếp tới cách thay: máy nhận nguồn một chiều 12 V qua giắc có khoá, máy mở rộng qua card riser theo chuẩn PCI hoặc PCI Express, và dải nhiệt môi trường thay đổi theo loại ổ, 0 tới 40 độ C với ổ đĩa cơ và 0 tới 50 độ C với ổ thể rắn.
Thay máy cũ bằng EPC-T22857A-00Y1E theo sáu bước
| Bước | Việc phải làm | Bằng chứng để nghiệm thu |
|---|---|---|
| 1. Khảo sát máy đang chạy | Lập bảng kê từng cổng đang dùng, thiết bị đầu kia của mỗi sợi cáp, card cắm bên trong, phần mềm và phiên bản hệ điều hành | Bảng kê cổng có đánh số cáp và ảnh chụp mặt sau máy cũ |
| 2. Đối chiếu nguồn cấp | Đo điện áp tại điểm cấp nguồn trong tủ; nếu tủ dùng 24 V thì bổ sung bộ chuyển xuống 12 V một chiều và chừa chỗ lắp | Phiếu đo điện áp và bản vẽ tủ đã cập nhật vị trí bộ chuyển nguồn |
| 3. Kiểm khe mở rộng | Xác định card cũ theo chuẩn PCI hay PCI Express, đối chiếu với một khe PCI Express x4 hoặc hai khe PCI qua card riser | Biên bản thử card trên máy mới, kèm kết quả nhận trình điều khiển |
| 4. Dựng máy trên bàn | Cài hệ điều hành, phần mềm điều khiển, đặt lại địa chỉ mạng, chạy song song với máy cũ ít nhất một ngày | Nhật ký chạy thử 24 giờ và ảnh sao lưu hệ điều hành đã tạo |
| 5. Chuyển tại chỗ trong cửa dừng máy | Bắt giá đỡ, đấu nguồn, cắm cáp theo đúng bảng kê ở bước 1, khoá giắc nguồn | Ảnh chụp cụm cáp trước và sau khi đấu, chữ ký người vận hành |
| 6. Nghiệm thu và theo dõi | Chạy đủ một ca, đọc nhiệt độ trong tủ, kiểm tra kết nối mạng và tín hiệu vào ra | Biên bản nghiệm thu, số liệu nhiệt độ tủ trong tuần đầu |
Điểm hay bị bỏ qua nằm ở bước 1. Bảng kê cổng phải ghi cả thiết bị ở đầu kia của mỗi sợi cáp, không chỉ ghi tên cổng. Khi thay máy vào ban đêm, người đấu nối thường không phải người khảo sát, và một sợi cáp cắm nhầm cổng nối tiếp đủ để mất cả ca sản xuất.
Hai tình huống thay máy hay gặp
- Máy cũ hỏng đột ngột. Không còn thời gian chạy song song, nên phần bù lại là ảnh sao lưu hệ điều hành và bảng kê cổng đã lập từ trước. Đây là lý do nên làm hai thứ đó ngay khi máy còn chạy tốt.
- Nâng cấp theo kế hoạch. Có đủ thời gian thì nên chuyển từng trạm một chứ không chuyển cả xưởng trong một đêm. Trạm đầu tiên đóng vai trò bản mẫu, các trạm sau dùng lại ảnh hệ điều hành và bảng đấu nối của trạm đó.
Chọn máy khác khi khe cắm hoặc cổng không đủ
Nếu bảng kê ở bước 1 cho thấy máy cũ dùng nhiều cổng nối tiếp hơn hoặc cần dải nguồn rộng, ba mã dưới đây trong danh mục là phương án thay thế có thông số công bố đầy đủ.
| Model | Khe mở rộng đã công bố | Cổng nối tiếp và vào ra số | Chọn khi nào |
|---|---|---|---|
| ARK-3520P | Khe PCI hoặc PCI Express x4 | Tám cổng nối tiếp, sáu cổng USB 3.0 | Máy cũ có card cắm và nhiều thiết bị nối tiếp phải giữ nguyên |
| ARK-2230L | Mô đun mở rộng hai tầng, một khe Mini PCIe cỡ đầy đủ có giá đỡ thẻ SIM | Bốn cổng nối tiếp, vào ra số tám bit lập trình được | Trạm cần thêm mô đun truyền hoặc mô đun vào ra thay cho card cắm |
| ARK-2121F | Một khe Mini PCIe cỡ đầy đủ có giá đỡ thẻ SIM | Sáu cổng nối tiếp, sáu cổng USB, vào ra số cách ly | Trạm nhiều thiết bị đo nối tiếp, cần dải nguồn vào 9 tới 36 V |
Mua EPC-T22857A-00Y1E ở đâu
Mã EPC-T22857A-00Y1E không có trang sản phẩm riêng trong danh mục, nên khi hỏi hàng cần gửi kèm bảng kê cổng của máy cũ và điện áp cấp trong tủ. Các phương án thay thế đang có trang sản phẩm gồm ARK-3520P, ARK-2230L và ARK-2121F, cùng nằm trong danh mục máy tính không quạt.
Cách đọc mã đặt hàng của cả dòng nằm ở bài máy tính hộp nhúng Advantech EPC-T2000. Muốn xem thêm dòng máy cùng hãng thì tham khảo danh mục máy tính công nghiệp Advantech trên IPC247. Khi đã có bảng kê cổng và điện áp tủ, lọc model thay thế bằng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về EPC-T22857A-00Y1E
EPC-T22857A-00Y1E khác gì các mã còn lại của EPC-T2285?
Theo bài gốc, dòng EPC-T2285 có ba mã đặt hàng dùng vi xử lý Intel để bàn thế hệ 6 và 7 ở các mức Core i3, i5 và i7. Bản EPC-T22857A-00Y1E là bản dùng Core i5. Phần khung máy, khe mở rộng và cổng giữ nguyên giữa các mã, nên bước lắp đặt không đổi.
Tủ điện đang có nguồn 24 V thì thay máy được không?
Được, nhưng phải thêm một bộ chuyển nguồn xuống 12 V một chiều vì máy nhận nguồn 12 V qua giắc có khoá. Bộ chuyển này chiếm chỗ trong tủ và là một điểm hỏng mới, nên cần tính vào bản vẽ tủ trước khi chốt phương án.
Card cắm của máy cũ có dùng lại được không?
Theo tài liệu, máy mở rộng qua card riser với một khe PCI Express x4 hoặc hai khe PCI. Card thu thập tín hiệu đời cũ theo hai chuẩn này thường lắp lại được, nhưng vẫn phải thử trình điều khiển trên hệ điều hành mới trước ngày dừng máy.
Nên chọn ổ loại nào cho máy đặt trong tủ nóng?
Ổ thể rắn. Bài gốc công bố dải nhiệt môi trường 0 tới 40 độ C khi dùng ổ đĩa cơ và 0 tới 50 độ C khi dùng ổ thể rắn. Chênh lệch 10 độ C này thường là phần quyết định ở tủ đặt cạnh chuyền hoặc gần lò.
Cần bao nhiêu thời gian dừng máy để thay?
Phần dừng máy chỉ gồm bước tháo lắp và đấu nối, thường trong một cửa bảo trì ngắn. Điều kiện là các bước dựng ảnh hệ điều hành, cài phần mềm và chạy thử đã làm xong trên bàn trước đó.
