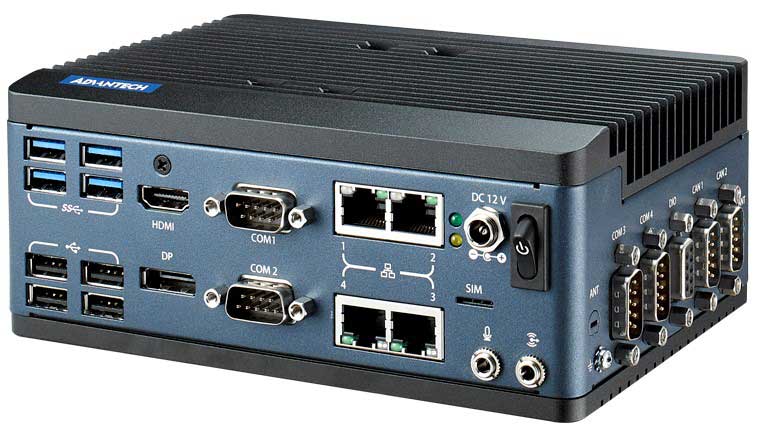

EPC-C301EVK-S6A1 là bộ máy tính nhúng không quạt của Advantech dựng quanh vi xử lý Intel Core i5-8365UE thế hệ 8, phần đuôi EVK cho biết đây là bản dùng để đánh giá và phát triển ứng dụng. Máy được giao kèm Ubuntu 18.04 LTS cài sẵn và mô-đun tăng tốc VEGA-330, thân chỉ 170 x 118 x 70 mm và chạy được trong dải âm 20 đến 60 độ C. Bài viết nêu thông số công bố, các việc máy làm tốt và cách đối chiếu với máy hộp cùng tầm đang bán trên site.
Thông số kỹ thuật EPC-C301EVK-S6A1
Bảng dưới tổng hợp thông số công bố cho bộ EVK. Hạng mục phụ thuộc cấu hình đặt hàng ghi theo tài liệu hãng.
| Hạng mục | Thông số EPC-C301EVK-S6A1 |
|---|---|
| Vi xử lý | Intel Core i5-8365UE thế hệ 8, xung tối đa 4,1 GHz |
| Bộ nhớ đệm và mức nhiệt | 6 MB bộ nhớ đệm, mức thiết kế nhiệt 15 W |
| Bộ nhớ trong | DDR4 2400 MHz khổ SO-DIMM, hỗ trợ tới 32 GB |
| Lưu trữ | Theo tài liệu hãng cho từng cấu hình giao máy |

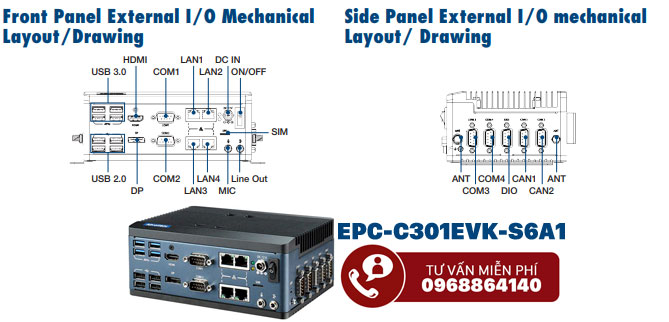

| Ngõ hình ảnh | HDMI và DisplayPort, hai màn hình 4K độc lập |
| Cổng USB | 4 cổng USB 3.0 và 4 cổng USB 2.0 |
| Cổng mạng | Tốc độ 10/100/1000 Mbps |
| Cổng nối tiếp và vào ra số | Theo tài liệu hãng cho từng cấu hình |
| Mô-đun tăng tốc | Thẻ VEGA-330 đi kèm bộ EVK |
| Nguồn cấp | 12 V một chiều |
| Nhiệt độ làm việc | Âm 20 đến 60 độ C |
| Kích thước | 170 x 118 x 70 mm |
| Tản nhiệt | Không quạt, tản nhiệt qua vỏ |
| Hệ điều hành | Ubuntu 18.04 LTS nạp sẵn, hỗ trợ Windows 10 và Linux |
| Phần mềm đi kèm | Giao diện lập trình iManager, phần mềm quản lý thiết bị WISE-DeviceOn |
| Thời gian hỗ trợ phần mềm | Theo cam kết vòng đời sản phẩm nhúng của hãng |
Ba con số đáng chú ý nhất là 15 W, 32 GB và 8 cổng USB. Mức 15 W cho phép thiết kế không quạt mà vẫn giữ được hạng vi xử lý Core i5, đây là điều máy Atom cùng cỡ không làm được. Trần 32 GB bộ nhớ đủ cho các khung suy luận hình ảnh phổ biến. Tám cổng USB là con số hiếm ở máy hộp cỡ này, hợp với trạm phải cắm đồng thời nhiều camera, đầu đọc và thiết bị đo.
Vì sao bản EVK khác bản máy chạy sản xuất
Bộ EVK được đóng gói cho giai đoạn thử nghiệm. Máy về tới nơi là chạy được ngay: hệ điều hành đã nạp, mô-đun tăng tốc đã lắp, công cụ quản lý thiết bị đã có sẵn. Đội kỹ thuật rút ngắn được vài tuần cho khâu dựng môi trường, thời gian đó dồn vào việc đo xem mô hình nhận dạng chạy được bao nhiêu khung hình mỗi giây và cần bao nhiêu bộ nhớ.
Sau khi có số đo thật, giai đoạn sản xuất mới chốt cấu hình. Lúc đó thường có ba khả năng: giữ nguyên cấu hình EVK vì vừa đủ, hạ bớt bộ nhớ và bỏ mô-đun tăng tốc nếu mô hình nhẹ hơn dự kiến, hoặc đổi sang thân máy có khe cắm card nếu tải nặng hơn. Chi tiết về mô-đun tăng tốc đi kèm nằm ở bài mô-đun tăng tốc VEGA-330, còn cách quản lý cả đội máy sau khi triển khai nằm ở bài phần mềm nhúng DeviceOn-iEdge.
Ký hiệu UE trong tên vi xử lý cũng đáng đọc kỹ. Đây là bản dành cho thiết bị nhúng, có thời gian cung ứng dài hơn bản tiêu dùng, nên cấu hình chốt hôm nay còn đặt bổ sung được sau vài năm. Cách đọc các ký tự này được giải thích trong bài giải mã ký tự trên vi xử lý Intel.
EPC-C301EVK-S6A1 dùng cho việc gì
- Trạm kiểm tra hình ảnh trên chuyền lắp ráp. Vi xử lý Core i5 cùng thẻ tăng tốc chạy được mô hình nhận dạng lỗi ngay tại máy, không phải gửi ảnh về máy chủ. Hai ngõ hình cho phép vừa hiện ảnh gốc vừa hiện kết quả đánh dấu.
- Máy dựng mẫu trong phòng kỹ thuật. Một bộ EVK đặt trong phòng thử là đủ để đo hiệu năng thật của mô hình trước khi trình phương án đầu tư, tránh việc chốt cấu hình theo phỏng đoán rồi phải mua lại.
- Trạm điều khiển thiết bị y tế và tự động hoá phòng thí nghiệm. Thân không quạt không hút bụi, tám cổng USB nhận nhiều thiết bị đo cùng lúc, dải âm 20 đến 60 độ C đủ cho phòng máy không điều hoà.
- Cửa kiểm soát ra vào có nhận dạng hình ảnh. Máy đặt trong hộp kín gần cửa, chạy nhận dạng tại chỗ và chỉ đẩy kết quả về máy chủ, nhờ vậy hệ thống vẫn hoạt động khi đường truyền gián đoạn.
So sánh với các dòng cùng nhóm
Ba máy dưới đây đều là máy hộp không quạt hạng Core i hoặc tương đương, đang có trang sản phẩm trên site.
| Model | Vi xử lý | Cổng chính | Nguồn | Nhiệt độ làm việc | Điểm mạnh |
|---|---|---|---|---|---|
| EPC-C301EVK-S6A1 | Intel Core i5-8365UE, tới 4,1 GHz, 15 W | 4 USB 3.0, 4 USB 2.0, HDMI và DisplayPort, mạng Gigabit | 12 V một chiều | Âm 20 đến 60 độ C | Cài sẵn Ubuntu 18.04 và thẻ VEGA-330, RAM tới 32 GB |
| ARK-2250L | Intel Core i3-6100U 2,3 GHz hoặc Core i7-6600U 2,6 GHz | 4 cổng RS-232, RS-422 và RS-485, 4 USB 3.0, 2 USB 2.0, VGA và HDMI, 2 GbE | Giắc 12 V có khoá, tuỳ chọn mô-đun 9 đến 36 V | Âm 20 đến 60 độ C | Bốn cổng nối tiếp, hai khe mPCIe khổ đầy đủ, tương thích mô-đun iDoor |
| ARK-1550 | Intel Celeron 2980U 1,6 GHz hoặc Core i5-4300U 1,9 GHz | 2 GbE Intel, VGA, HDMI và LVDS tuỳ chọn, 1 cổng GPIO | Giắc nguồn một chiều có khoá | Theo tài liệu hãng | Ba màn hình độc lập, khay ổ SATA rút nóng |
| UNO-2483G | Intel Core i7, i3 hoặc Celeron thế hệ 4, tới 1,9 GHz | 4 GbE, 4 USB, 2 cổng RS-232, 2 cổng RS-422 và RS-485, VGA, HDMI | Theo tài liệu hãng | Theo tài liệu hãng | Hai ổ lưu trữ dựng được RAID 0 hoặc RAID 1, mở rộng bằng iDoor |
Nếu bài toán nghiêng về xử lý hình ảnh và cần môi trường phát triển dựng sẵn, EPC-C301EVK-S6A1 là lựa chọn ít việc phải làm nhất. Nếu bài toán nghiêng về đấu nối thiết bị trường với nhiều cổng nối tiếp, ARK-2250L hợp hơn. Nếu yêu cầu chính là dự phòng dữ liệu tại chỗ, UNO-2483G với hai ổ lưu trữ là hướng nên xét.
Mua EPC-C301EVK-S6A1 ở đâu
Các máy hộp không quạt cùng nhóm nằm trong danh mục máy tính không quạt. Khi cần một máy đã có sẵn trang sản phẩm để so cấu hình và tiến độ giao, hai lựa chọn gần nhất về hạng vi xử lý là ARK-2250L và UNO-2483G, cả hai đều đã có trang riêng và bảng thông số đầy đủ trong danh mục nêu trên.
Yêu cầu báo giá cho một bộ EVK nên nêu bốn việc: mô hình hoặc phần mềm sẽ chạy thử, số camera và thiết bị đo cắm đồng thời, dung lượng bộ nhớ dự kiến, và mốc thời gian cần máy để kịp lịch thử nghiệm. Nêu đủ bốn việc thì IPC247 chốt được cấu hình giao máy ngay từ lần trao đổi đầu. Phần kiến thức chung về cách đọc cấu hình máy công nghiệp nằm ở bài cấu hình máy tính công nghiệp trên IPC247. Khi cần lọc nhanh theo môi trường lắp và số cổng, dùng công cụ chọn máy theo môi trường và số cổng.
Câu hỏi thường gặp về EPC-C301EVK-S6A1
Đuôi EVK trong tên máy nghĩa là gì?
EVK là ký hiệu bộ dùng để đánh giá và phát triển. Máy được giao kèm sẵn phần mềm và mô-đun tăng tốc để đội kỹ thuật dựng thử ứng dụng ngay, thay vì phải tự ghép phần cứng với phần mềm. Khi vào giai đoạn sản xuất hàng loạt, cấu hình thường được chốt lại theo đúng nhu cầu đã đo được.
EPC-C301EVK-S6A1 dùng vi xử lý nào?
Máy dùng Intel Core i5-8365UE thế hệ 8, xung tối đa 4,1 GHz, bộ nhớ đệm 6 MB và mức thiết kế nhiệt 15 W. Đuôi UE cho biết đây là bản dành cho thiết bị nhúng, có cam kết cung ứng dài hạn hơn bản tiêu dùng.
Máy hỗ trợ bao nhiêu bộ nhớ và màn hình?
Bộ nhớ dùng khe SO-DIMM DDR4 2400 MHz, hỗ trợ tới 32 GB. Phần hiển thị có HDMI và DisplayPort, cho hai màn hình 4K độc lập. Đây là mức đủ cho một trạm vừa chạy suy luận hình ảnh vừa hiển thị giao diện giám sát.
Nhiệt độ làm việc của máy là bao nhiêu?
Tài liệu công bố dải âm 20 đến 60 độ C với nguồn cấp 12 V một chiều. Dải này cho phép đặt máy trong tủ điện nhà xưởng không có điều hoà, nhưng vẫn cần đo nhiệt độ thực bên trong tủ vào thời điểm nóng nhất trong ngày.
Phần mềm nào được cài sẵn?
Bản EVK đi kèm Ubuntu 18.04 LTS đã nạp sẵn và mô-đun tăng tốc VEGA-330, ngoài ra hỗ trợ Windows 10, giao diện lập trình iManager và phần mềm quản lý thiết bị WISE-DeviceOn. Nhờ vậy đội kỹ thuật chạy được mô hình thử ngay trong ngày đầu nhận máy.
