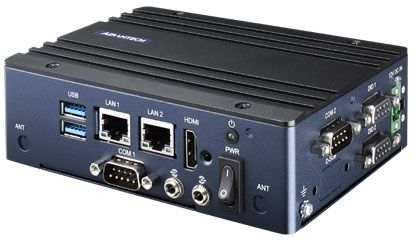

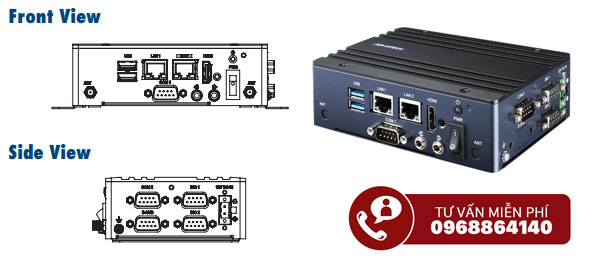

EPC-S202E-U0A1 là máy tính nhúng mỏng không quạt của Advantech, dùng vi xử lý thuộc dòng Intel Atom E3900. Máy hay được đặt ở các trạm xử lý hình ảnh tại chỗ: cổng ra vào nhà xưởng, khâu kiểm mẫu trên chuyền, điểm đếm sản phẩm. Với việc đó, quyết định khó nhất là nối camera theo cách nào. Bài viết so bốn cách nối và nêu điểm nghẽn của từng cách.
EPC-S202E-U0A1 làm được việc gì trong trạm ảnh
Theo bài gốc, máy có thân nhỏ không quạt, vỏ nhôm chịu bụi và nhiệt, hệ thống cổng đa dạng để nối thiết bị ngoại vi, và đã được dùng cho khâu xử lý hình ảnh phục vụ nhận dạng khuôn mặt tại lối vào nhà xưởng. Bài gốc cũng nói thẳng một hạn chế: khi chỗ lắp chật, khuôn mặt nằm lệch khỏi vùng giữa khung hình có thể bị từ chối. Đó là giới hạn của bố trí camera chứ không phải của phần mềm.
Các mục chưa được công bố, gồm số cổng mạng, số cổng USB tốc độ cao, dung lượng bộ nhớ tối đa và dải nhiệt làm việc, theo tài liệu hãng đúng mã đặt hàng. Đây là những con số phải hỏi trước, vì chúng chặn số camera nối được vào một máy.
Bốn cách nối camera vào máy
Bảng dưới so bốn cách đấu nối theo đúng thứ tự hay gặp ở nhà máy. Cột điểm nghẽn là chỗ hệ thống thường hụt trước, cần tính ngay từ khi vẽ sơ đồ.
| Cách nối camera | Việc phù hợp | Điểm nghẽn cần tính | Thiết bị phải đi kèm |
|---|---|---|---|
| Camera cắm thẳng vào cổng USB của máy | Một vị trí kiểm tra, camera đặt cách máy vài mét | Băng thông dùng chung trên một bus, chiều dài cáp bị giới hạn, cáp dễ bị rút nhầm | Giá đỡ camera cứng vững, cáp có vỏ chống nhiễu, kẹp giữ đầu cắm |
| Camera mạng cắm thẳng vào cổng mạng của máy | Một tới hai camera đặt xa máy | Số cổng mạng có hạn; camera vẫn cần nguồn riêng nếu máy không cấp nguồn theo dây mạng | Bộ nguồn tại chỗ cho camera, hoặc bộ tiêm nguồn vào dây mạng |
| Camera mạng qua switch cấp nguồn theo dây mạng | Từ ba camera trở lên, mỗi camera chỉ một sợi cáp | Toàn bộ luồng ảnh dồn vào một cổng mạng của máy; công suất tổng của switch chia cho các camera | Switch công nghiệp có cấp nguồn theo dây mạng, lắp trong tủ gần cụm camera |
| Camera thông minh xử lý sẵn, chỉ trả kết quả | Trạm chỉ cần tín hiệu đạt hoặc không đạt để điều khiển cơ cấu | Không giữ được ảnh gốc để soi lại khi có tranh cãi về lỗi | Phần mềm nhận kết quả trên máy, đường tín hiệu về bộ điều khiển |
Cách chọn nhanh: đếm số camera trước. Một camera thì cắm thẳng cho gọn. Ba camera trở lên thì đi switch, vì lúc đó việc thay một camera hỏng không được phép đụng vào máy đang chạy. Khi mọi camera dồn về một cổng mạng, nên tách mạng camera khỏi mạng văn phòng để luồng ảnh không tranh đường với lưu lượng khác.
Điều bài toán nhận dạng hay vấp ở khâu lắp
- Chỗ lắp chật. Camera đặt quá gần người đi qua khiến khuôn mặt tràn khỏi khung hoặc nằm ở rìa. Bài gốc đã ghi nhận trường hợp bị từ chối vì lý do này. Cách sửa là lùi camera ra và nâng góc nhìn, không phải tăng cấu hình máy.
- Ánh sáng ngược. Cửa xưởng mở ra ngoài trời cho nền sáng gắt phía sau đối tượng. Cần đèn chiếu phụ đặt cùng phía camera, hoặc chuyển vị trí đặt camera sang mặt trong.
- Rung theo chuyền. Giá đỡ camera bắt vào khung chuyền sẽ rung theo nhịp máy, ảnh nhoè ở tốc độ chụp thấp. Nên bắt giá vào kết cấu độc lập với chuyền.
Máy cùng nhóm khi số camera tăng
Ba mã dưới đây có thông số công bố đầy đủ và thường được so cùng khi trạm ảnh cần thêm cổng hoặc thêm sức xử lý.
| Model | Vi xử lý đã công bố | Giao tiếp cho camera đã công bố | Chọn khi nào |
|---|---|---|---|
| AIIS-5410P | Intel Core i7, i5 hoặc i3 thế hệ 6 | Bốn cổng Gigabit cấp nguồn theo dây mạng, tương thích camera chuẩn GigE, nhận diện và phân loại thiết bị được cấp nguồn | Trạm có tới bốn camera, muốn bỏ switch trung gian và giữ dải nguồn vào 9 tới 36 V |
| ARK-1123H | Intel Celeron J1900 bốn nhân | Hai cổng Gigabit, một khe Mini PCIe cỡ đầy đủ cho mô đun truyền, hai ngõ HDMI độc lập | Trạm một tới hai camera mạng, cần thêm màn hình hiển thị kết quả tại chỗ |
| UNO-2484G | Intel Core i7, i5 hoặc i3 | Bốn cổng Gigabit, bốn cổng USB 3.0, một ngõ HDMI và một DisplayPort | Trạm cần tách mạng camera khỏi mạng quản lý ngay trên máy |
Mua EPC-S202E-U0A1 ở đâu
Mã EPC-S202E-U0A1 chưa có trang sản phẩm riêng, nên khi hỏi hàng cần gửi kèm số camera, độ phân giải và tốc độ khung hình dự kiến để đối chiếu mã đặt hàng phù hợp. Các mã cùng nhóm đang có trang sản phẩm gồm AIIS-5410P, ARK-1123H và UNO-2484G. Phần cấp nguồn cho camera qua dây mạng dùng switch công nghiệp EKI-2525P.
Bài toán thị giác máy đặt trong thân máy siêu nhỏ được nêu ở bài hệ thống thị giác máy AIR-020. Danh sách máy cùng phân khúc nằm trong danh mục máy tính không quạt. Muốn xem thêm dòng máy của hãng thì tham khảo danh mục máy tính công nghiệp Advantech trên IPC247, rồi lọc theo số cổng và điều kiện lắp bằng công cụ chọn máy theo yêu cầu.
Câu hỏi thường gặp về EPC-S202E-U0A1
EPC-S202E-U0A1 dùng vi xử lý gì?
Theo bài gốc, máy dùng vi xử lý thuộc dòng Intel Atom E3900. Đây là nền tiết kiệm điện, hợp với thân không quạt và với các bài toán xử lý ảnh nhẹ tại chỗ. Số cổng và dải nhiệt cụ thể theo tài liệu hãng của mã đặt hàng.
Nối được bao nhiêu camera vào một máy?
Con số phụ thuộc độ phân giải, tốc độ khung hình và phần xử lý chạy trên mỗi luồng, không phụ thuộc riêng số cổng. Cách làm an toàn là chạy thử đúng cấu hình camera thật trong một ca sản xuất rồi mới nhân bản ra các trạm còn lại.
Camera mạng cắm thẳng vào máy hay qua switch thì hơn?
Một tới hai camera đặt gần thì cắm thẳng vào cổng mạng của máy cho đường truyền ngắn nhất. Từ ba camera trở lên nên đi qua switch công nghiệp có cấp nguồn theo dây mạng, vì khi đó mỗi camera chỉ cần một sợi cáp và việc thay camera không đụng tới máy.
Vì sao trạm nhận dạng khuôn mặt hay báo sai ở rìa khung hình?
Bài gốc đã nêu hạn chế này: khi chỗ lắp chật, khuôn mặt nằm lệch khỏi vùng giữa khung hình có thể bị từ chối. Cách xử lý nằm ở khâu lắp đặt, gồm chiều cao đặt camera, góc nghiêng và ánh sáng, chứ không nằm ở cấu hình máy.
Cần nhiều cổng camera có cấp nguồn thì chọn máy nào?
AIIS-5410P công bố bốn cổng Gigabit cấp nguồn theo dây mạng, tương thích camera chuẩn GigE, dải nguồn vào 9 tới 36 V một chiều. Đây là phương án gọn khi trạm có bốn camera trở xuống và muốn bỏ bớt switch trung gian.
