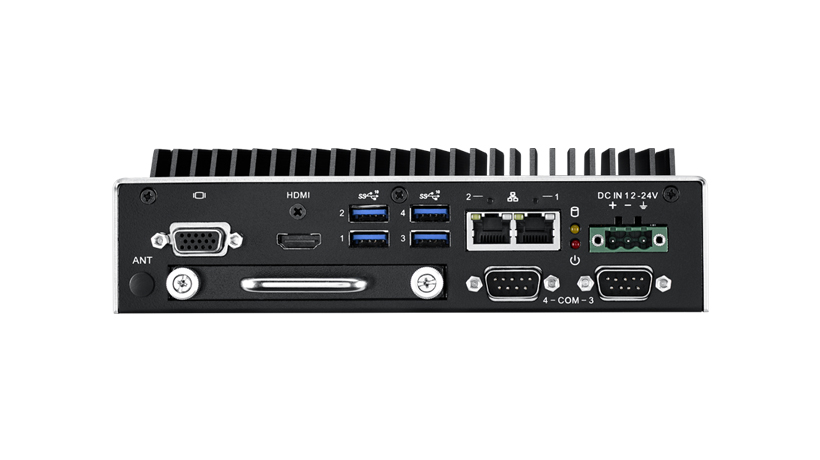

ARK-1551-S6A1 là mã đặt hàng dùng bộ xử lý Intel Core i5-8365UE của dòng máy tính nhúng không quạt Advantech ARK-1551. Máy có hai cổng mạng Gigabit, ba ngõ hình, bộ nhớ DDR4 hai khe và thân 195 x 55 x 140 mm. Bài viết bàn cách dựng một trạm thao tác mỏng từ mã này: chia hai cổng mạng cho mạng thiết bị và mạng văn phòng ra sao, bố trí hai màn hình thế nào để người vận hành không phải chuyển cửa sổ liên tục.
Thông số kỹ thuật ARK-1551-S6A1
Bảng dưới gom thông số công bố cho đúng cấu hình mang mã này. Ô nào thay đổi theo mã đặt hàng thì ghi theo tài liệu hãng.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Máy tính nhúng không quạt, thân mỏng, vỏ hợp kim nhôm |
| Bộ xử lý | Intel Core i5-8365UE, 1,6 GHz ở mức cơ bản, tăng tới 4,1 GHz khi tải nặng |
| Bộ nhớ đệm | 6 MB |
| BIOS | AMI UEFI 256 Mbit |
| Bộ nhớ trong | DDR4 2400 MHz trên hai khe SO-DIMM, mỗi khe tới 16 GB, tổng tối đa 32 GB |
| Đồ hoạ | Intel UHD Graphics 620 tích hợp trong bộ xử lý |
| Ngõ hình | HDMI đạt 4096 x 2160 ở 30 Hz; VGA đạt 1920 x 1080 ở 60 Hz; DisplayPort đạt 4096 x 2304 ở 60 Hz |
| Cổng mạng | 2 cổng Gigabit dùng chip Intel I210, hỗ trợ đánh thức máy qua mạng |
| Cổng USB | 4 cổng USB 3.1 thế hệ thứ hai |
| Khe mở rộng | 1 khe mini PCIe khổ đầy đủ kèm khay thẻ SIM cỡ nano |
| Lưu trữ | 1 khay ổ 2,5 inch chuẩn SATA III, chiều cao ổ tối đa 7 mm; kèm khe mSATA nửa kích thước |
| Nguồn cấp | Một chiều 12 đến 24 V, chế độ AT hoặc ATX |
| Công suất tiêu thụ | Khoảng 13,87 W ở mức thường gặp, khoảng 47,12 W ở mức cao nhất |

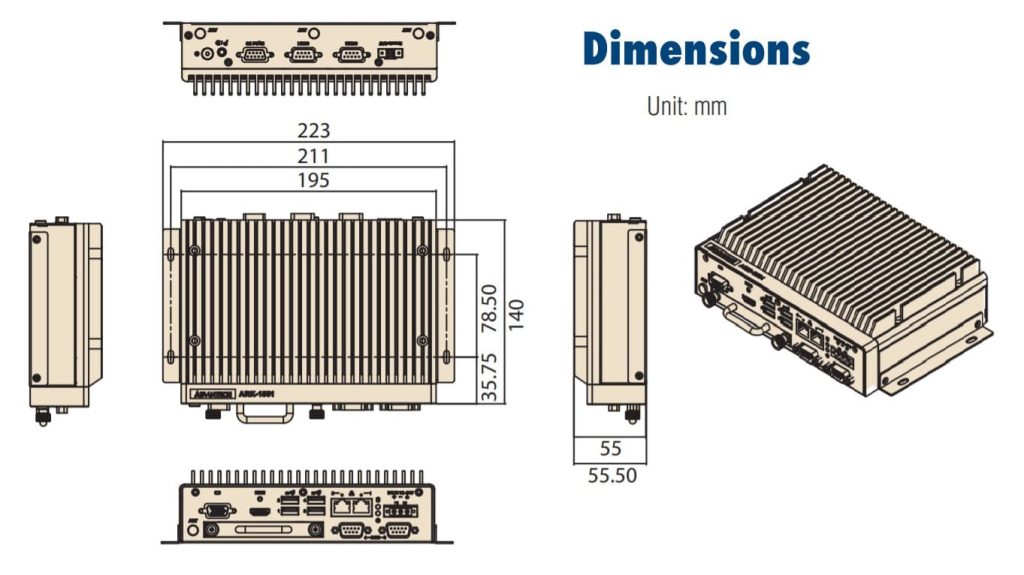

| Kích thước và khối lượng | 195 x 55 x 140 mm; 2,6 kg |
| Nhiệt độ lưu kho | -40 đến 85 độ C; dải nhiệt làm việc theo tài liệu hãng, dòng máy công bố -20 đến 55 độ C |
| Hệ điều hành | Windows 10 bản doanh nghiệp theo công bố cho mã này |
Mã cùng dòng mang đuôi U0A1 dùng bộ xử lý Celeron 4305UE và có thêm cụm vào ra số 8 bit kèm bốn cổng nối tiếp, mô tả trong bài ARK-1551-U0A1 và cụm vào ra số. Mã đang bàn đi hướng khác: nền Core i5 sáu bậc bộ nhớ đệm cùng ngõ DisplayPort, hợp với trạm có người ngồi thao tác hơn là trạm điều khiển tín hiệu.
Hai cổng mạng và cách chia mạng cho trạm thao tác
Trạm thao tác đặt ở xưởng luôn đứng giữa hai thế giới. Một bên là thiết bị điều khiển, đồng hồ đo, camera, chạy ổn định và ít thay đổi. Bên kia là mạng văn phòng có máy chủ, máy in và đường ra Internet. Nối chung một dải địa chỉ thì tiện lúc đầu, nhưng mỗi sự cố bên văn phòng đều lan sang dây chuyền. Hai cổng Gigabit trên máy tồn tại chính vì việc này.
| Tình huống chia mạng | Cổng mạng thứ nhất nối gì | Cổng mạng thứ hai nối gì | Việc phải làm trên máy |
|---|---|---|---|
| Tách mạng thiết bị khỏi mạng văn phòng | Bộ điều khiển, đồng hồ đo, mô-đun thu thập trong tủ | Máy chủ và mạng chung của nhà máy | Đặt hai dải địa chỉ khác nhau; chỉ đặt cổng mặc định trên cổng ra ngoài; tắt định tuyến giữa hai cổng |
| Đẩy dữ liệu ra ngoài một chiều | Mạng thiết bị, chỉ đọc | Mạng công nghệ thông tin, chỉ gửi | Phần mềm chủ động gửi ra, không mở cổng chờ kết nối vào từ phía ngoài |
| Trạm phục vụ hai dây chuyền riêng | Mạng thiết bị của chuyền thứ nhất | Mạng thiết bị của chuyền thứ hai | Nếu hai chuyền trùng dải địa chỉ thì phải đổi một bên, hoặc chèn thiết bị chuyển dải |
| Tách luồng camera khỏi luồng điều khiển | Camera và đầu ghi | Mạng chung của nhà máy | Giữ luồng hình trong một dải riêng, vì băng thông camera dễ lấn át gói điều khiển |
| Hai đường dự phòng cho cùng một mạng | Bộ chuyển mạch thứ nhất | Bộ chuyển mạch thứ hai | Gộp hai cổng thành cặp dự phòng; cần bộ chuyển mạch và trình điều khiển hỗ trợ, kiểm theo tài liệu hãng |
| Trạm ở nơi không có cáp ra ngoài | Mạng thiết bị | Không dùng cổng thứ hai | Lắp mô-đun mạng di động vào khe mini PCIe kèm khay thẻ SIM để thay đường ra |
Ba lỗi hay gặp khi đặt hai cổng mạng. Thứ nhất là đặt cổng mặc định trên cả hai cổng; máy chọn đường không lường trước và phần mềm mất kết nối theo lúc, rất khó tìm nguyên nhân. Thứ hai là đặt hai cổng vào cùng một dải địa chỉ, khiến hệ điều hành không biết gửi gói ra cổng nào. Thứ ba là bật chia sẻ kết nối để máy làm cầu nối cho thiết bị, biến trạm thành đường vào mạng thiết bị mà không ai theo dõi.
Khi số thiết bị bên mạng thiết bị tăng lên, nên đưa phần đọc tín hiệu ra mô-đun thu thập nối bằng mạng thay vì kéo thêm dây về máy tính, cách chọn mô-đun theo loại tín hiệu nêu trong bài mô-đun ADAM-6000 series.
Bố trí hai màn hình cho trạm thao tác
Máy có ba ngõ hình gồm HDMI, VGA và DisplayPort; dòng máy công bố chạy màn kép, nên số màn hình xuất cùng lúc cần xác nhận theo tài liệu hãng cho mã đầy đủ. Với trạm thao tác, cách chia hai màn hình thường theo một trong ba kiểu dưới đây.
- Màn điều khiển và màn số liệu. Một màn chạy giao diện thao tác, một màn giữ bảng số liệu và biểu đồ. Người vận hành không phải chuyển cửa sổ khi đang thao tác, đó là lợi ích lớn nhất của hai màn hình ở vị trí này.
- Màn thao tác và màn hướng dẫn. Màn thứ hai treo cao hơn, hiển thị quy trình thao tác hoặc tài liệu kiểm. Kiểu này hợp với dây chuyền hay đổi mã hàng và có nhân viên mới.
- Màn tại chỗ và màn cho cả tổ. Màn nhỏ đặt trước mặt người thao tác, màn lớn treo cho cả tổ nhìn. Khi dùng màn lớn độ phân giải cao, nên nối vào ngõ DisplayPort vì ngõ này đạt tần số quét 60 Hz ở độ phân giải cao nhất.
Hai chi tiết cần chốt trước khi mua. Một là loại ngõ hình của từng màn hình, vì màn cũ nhiều bản chỉ còn ngõ VGA còn màn mới chỉ còn ngõ số. Hai là chiều dài dây tín hiệu: đường hình đi xa vài chục mét cần bộ khuếch đại hoặc bộ chuyển sang cáp mạng, không kéo thẳng dây thường.
ARK-1551-S6A1 dùng cho việc gì
Bốn tình huống dưới đây khai thác đúng phần mạng, phần hình và khuôn máy của mã này.
Trạm thao tác đầu chuyền. Máy gá sau màn hình hoặc gắn dưới mặt bàn, chạy phần mềm nhập liệu và hiển thị lệnh sản xuất. Thân không quạt chịu được bụi ở khu vực này, khác hẳn máy để bàn kê dưới gầm bàn.
Trạm giám sát cấp phân xưởng. Một màn chạy sơ đồ theo dõi, một màn chạy danh sách cảnh báo. Nền Core i5 cùng bộ nhớ DDR4 hai khe đủ cho phần mềm giám sát kèm cơ sở dữ liệu nhỏ tại chỗ.
Trạm cân, kiểm và in tem. Bốn cổng USB thế hệ mới đủ cho đầu đọc mã, máy in tem và khoá bản quyền, trong khi hai cổng mạng vẫn giữ được ranh giới giữa thiết bị và mạng chung.
Trạm đặt xa cần đường truyền riêng. Khe mini PCIe kèm khay thẻ SIM cho phép trạm tự gửi dữ liệu qua mạng di động khi không có cáp ra ngoài. Cách chọn mô-đun và cách đi ăng-ten cho trạm hiện trường được trình bày trong bài ARK-1550-S9A1E và kết nối không dây.
Có hai trường hợp nên xem dòng khác. Nếu trạm cần ba màn hình độc lập cùng khay ổ tháo nhanh, ARK-1550 phù hợp hơn. Nếu trạm phải đấu bus trường như Profibus hoặc CANopen, UNO-2372G nhận mô-đun chuyên dụng cho việc đó.
Mua ARK-1551-S6A1 ở đâu
Trên site này, các máy cùng kiểu nằm trong danh mục máy tính không quạt, mỗi mã có trang thông số riêng để đối chiếu bộ cổng và khung máy trước khi chốt cấu hình.
Khi gửi yêu cầu báo giá cho một trạm thao tác, bảy thông tin nên nêu trước: mã đặt hàng đầy đủ, cách chia hai mạng của trạm, số màn hình và loại ngõ hình của từng màn, dung lượng bộ nhớ, kiểu và dung lượng ổ lưu trữ, điện áp nguồn tại chỗ và kiểu giá lắp. Riêng phần ngõ hình nên gửi kèm mã màn hình đang có, vì đó là chỗ hay phải mua thêm dây và bộ chuyển sau khi máy đã về. Muốn đối chiếu rộng hơn dải máy công nghiệp của hãng, xem danh mục máy tính công nghiệp Advantech trên IPC247.
Nếu chưa chắc trạm nên dùng máy nhúng mỏng hay máy có màn hình cảm ứng liền khối, có thể chạy công cụ chọn máy theo yêu cầu rồi đối chiếu kết quả với bảng chia mạng phía trên.
Câu hỏi thường gặp về ARK-1551-S6A1
Vì sao trạm thao tác nên tách mạng thiết bị khỏi mạng văn phòng?
Mạng thiết bị và mạng văn phòng có yêu cầu khác nhau. Mạng thiết bị cần đường truyền ổn định, ít gói lạ và ít thay đổi; mạng văn phòng thì mở ra Internet và có nhiều máy trạm. Nối chung một dải khiến sự cố bên văn phòng lan sang dây chuyền, còn tách hai dải giữ cho phần điều khiển chạy độc lập khi mạng ngoài có vấn đề.
ARK-1551-S6A1 có mấy cổng mạng và mấy ngõ hình?
Máy có hai cổng Gigabit dùng chip Intel I210, hỗ trợ đánh thức máy qua mạng. Về hình, máy có ba ngõ: HDMI đạt 4096 x 2160 ở 30 Hz, VGA đạt 1920 x 1080 ở 60 Hz và DisplayPort đạt 4096 x 2304 ở 60 Hz. Dòng máy công bố chạy màn kép, nên số màn hình xuất cùng lúc cần xác nhận theo tài liệu hãng cho mã đầy đủ.
Đặt hai cổng mạng thế nào cho đúng?
Hai cổng phải nằm ở hai dải địa chỉ khác nhau và chỉ một cổng được đặt cổng mặc định để đi ra ngoài. Nếu đặt cổng mặc định trên cả hai, máy sẽ chọn đường không lường trước và phần mềm mất kết nối theo lúc. Với trạm chỉ đẩy dữ liệu ra ngoài, nên tắt hẳn chức năng định tuyến giữa hai cổng.
ARK-1551-S6A1 nhận tối đa bao nhiêu bộ nhớ?
Máy dùng bộ nhớ DDR4 2400 MHz trên hai khe SO-DIMM, mỗi khe nhận tới 16 GB, tổng cộng 32 GB. Mức này cho phép chạy phần mềm giao diện nhiều cửa sổ cùng một cơ sở dữ liệu nhỏ tại chỗ. Với trạm chỉ thu thập số liệu, mức thấp hơn đã đủ và nên đo tải thực tế trước khi chốt.
Máy tiêu thụ bao nhiêu điện và nhận nguồn nào?
Theo tài liệu công bố cho mã này, máy tiêu thụ khoảng 13,87 W ở mức thường gặp và khoảng 47,12 W ở mức cao nhất. Máy nhận nguồn một chiều 12 đến 24 V theo chế độ AT hoặc ATX, nên lấy được điện thẳng từ nguồn có sẵn trong tủ. Khi tính bộ lưu điện, phải lấy mức cao nhất và cộng thêm phần cho hai màn hình.
Nên gửi thông tin gì khi hỏi mua ARK-1551-S6A1?
Nên ghi rõ mã đặt hàng đầy đủ, cách chia hai mạng của trạm, số màn hình và loại ngõ hình của từng màn, dung lượng bộ nhớ, kiểu và dung lượng ổ lưu trữ, điện áp nguồn tại chỗ và kiểu giá lắp. Nếu trạm cần thêm mô-đun mạng di động, nên nêu luôn để tính khe mở rộng và khay thẻ SIM.
