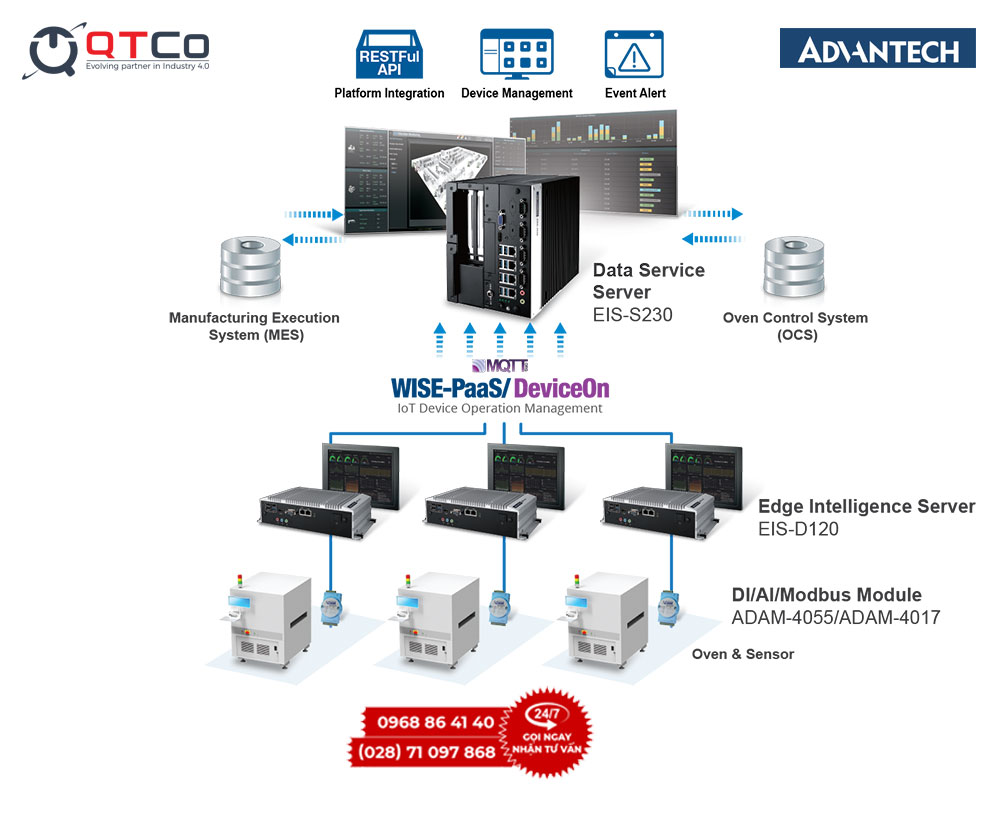

Bài này bàn phần mở rộng, tức mở rộng phần cứng EIS-S230-E1DS2A1: máy chừa sẵn những chỗ nào, mỗi chỗ lắp được gì và ràng buộc đi kèm là gì. Vai trò của lớp máy chủ dữ liệu đặt tại nhà máy cùng bảng thông số dòng đã có ở bài EIS-S230 máy chủ dữ liệu tại chỗ; phần việc vận hành sau bàn giao có ở bài vận hành đám mây riêng tại nhà máy. Ở đây chỉ nói về phần cứng lắp thêm.
Cỗ máy này chừa sẵn chỗ cho những gì
Điểm phân biệt bản E1DS2A1 với các cổng biên cỡ nhỏ trong cùng dòng nằm ở chỗ trống bên trong. Máy dùng vỏ nhôm đặt bàn, kích thước 156,5 x 205 x 230 mm và nặng 5,87 kg. Khối lượng đó phần lớn dùng để chứa khe cắm và khay ổ.
| Chỗ mở rộng | Số lượng theo tài liệu hãng | Thường lắp gì |
|---|---|---|
| Khe PCIe x8 | 2, cấu hình mặc định | Card thu hình, card mạng nhiều cổng, card vào ra công nghiệp |
| Khe PCI | 2, hỗ trợ theo dự án | Card đời cũ còn phải dùng lại từ hệ thống hiện hữu |
| Khe PCIe x16 | 1, hỗ trợ theo dự án | Card tăng tốc tính toán trong giới hạn công suất cho phép |
| Khay ổ 2,5 inch | 2, nâng lên 4 bằng phụ kiện tuỳ chọn | Ổ dữ liệu, cặp ổ soi gương |
| Khe mini PCIe cỡ đầy đủ | 2, đều nhận ổ mSATA | Thẻ thu phát, ổ thể rắn nhỏ, một khe có giá đỡ thẻ SIM |
| Khe M.2 khoá E | 1 | Thẻ thu phát không dây |
| Cửa mở rộng iDoor | 1 bộ, tuỳ chọn | Mô-đun vào ra hoặc mô-đun bus trường gắn ngoài |
Hai hàng ghi hỗ trợ theo dự án là chỗ hay gây hiểu nhầm. Chúng không có sẵn trong cấu hình giao mặc định, phải nêu yêu cầu trước khi đặt hàng. Đưa nhu cầu này vào sau khi máy đã về là việc không làm được tại chỗ.
Khe cắm card: kích thước và công suất là hai ràng buộc thật
Nhiều hồ sơ chỉ ghi số khe mà quên hai ràng buộc quyết định card nào vào được.
Ràng buộc thứ nhất là kích thước. Tài liệu hãng nêu card tối đa khoảng 110 mm chiều cao và 180 mm chiều dài. Con số này loại ngay nhóm card đồ hoạ cỡ lớn và một phần card thu hình nhiều kênh. Trước khi chốt card, nên lấy bản vẽ cơ khí của card đặt cạnh hai con số trên chứ không tra theo tên chuẩn khe.
Ràng buộc thứ hai là công suất. Mức khuyến nghị là không quá 10 W mỗi khe. Với hai khe dùng hết, phần lắp thêm đã cộng khoảng 20 W vào máy, và toàn bộ số đó biến thành nhiệt bên trong vỏ. Đây là lý do phải xét chung khe cắm với ngân sách nhiệt chứ không xét riêng.
Khi bài toán vượt hai ràng buộc trên, hướng đúng là chuyển sang thùng máy có khe cắm card đúng nghĩa. Các dạng thân máy và giới hạn của từng dạng trình bày ở bài PC công nghiệp Advantech có mấy dạng thân máy.
Hai khay ổ 2,5 inch và câu chuyện ghép ổ
Hai khay nhận ổ SATA III với chiều cao tối đa 15 mm, kèm hỗ trợ ghép ổ bằng phần mềm của bộ chip. Cách dùng phổ biến nhất là ghép hai ổ thành cặp soi gương, để một ổ hỏng thì máy vẫn chạy tiếp và chỉ cần thay ổ hỏng.
Ba điểm nên chốt trước khi lắp ổ.
- Chọn ổ thể rắn hay ổ cơ. Ổ cơ rẻ hơn trên mỗi đơn vị dung lượng nhưng làm hẹp dải nhiệt làm việc của cả máy và kém chịu rung. Ổ thể rắn hợp hơn với máy đặt trong xưởng.
- Ghép ổ không thay được sao lưu. Cặp ổ soi gương chống được ổ hỏng, không chống được xoá nhầm hay hỏng dữ liệu. Vẫn phải có bản sao lưu ra ngoài máy.
- Ghi rõ ổ dự phòng nằm ở đâu. Ổ thay thế nên cùng mã và cùng dung lượng, để sẵn trong kho phụ tùng. Đây là việc hay bị bỏ qua cho tới lúc cần.
Khi hai khay không đủ, tài liệu hãng nêu tuỳ chọn phụ kiện nâng lên bốn khay. Cách tính dung lượng cần theo số điểm đo và chu kỳ đọc trình bày ở bài quản lý dữ liệu tại biên, dùng chung được cho lớp máy chủ tại chỗ.
Ba khe nhỏ hay bị đếm trùng
Máy có hai khe mini PCIe cỡ đầy đủ và một khe M.2 khoá E. Điểm dễ nhầm là hai khe mini PCIe cũng nhận ổ mSATA, nên cùng một khe không thể vừa cắm thẻ vừa gắn ổ. Khi hồ sơ ghi cần hai thẻ thu phát và một ổ mSATA, thực tế chỉ còn một khe cho thẻ, phần còn lại phải chuyển sang khe M.2 hoặc chuyển sang thiết bị mạng ngoài.
Một trong hai khe mini PCIe có giá đỡ thẻ SIM, dùng khi trạm chạy mạng di động thay cho đường mạng dây. Khe M.2 khoá E dành riêng cho thu phát không dây, không dùng làm ổ đĩa. Khi cần chia mạng cho nhiều thiết bị trong tủ, dùng bộ chia mạng công nghiệp như EKI-5525M sẽ gọn hơn là cắm thêm card mạng.
Cấp nguồn và ngân sách nhiệt sau khi lắp thêm
Máy nhận nguồn một chiều dải 9 đến 36 V, kèm tuỳ chọn bộ đổi nguồn xoay chiều sang một chiều công suất 150 W. Tài liệu hãng nêu mức tiêu thụ tính riêng phần vi xử lý và bộ nhớ vào khoảng 25,68 W lúc thường và 88,92 W lúc cao nhất.
Phép cộng nên làm trước khi mua nguồn gồm bốn phần: phần máy ở mức cao nhất, tổng công suất các card đã chọn, tổng công suất các ổ đã lắp, rồi cộng dư khoảng ba mươi phần trăm. Bỏ qua phần dư này là nguyên nhân phổ biến của hiện tượng máy khởi động lại khi tải dồn.
Về nhiệt, tài liệu hãng đã ghi rõ dải nhiệt hẹp lại khi máy dùng vi xử lý công suất cao kèm ổ đĩa cơ. Mỗi card lắp thêm đổ nhiệt vào cùng thể tích vỏ, nên con số công bố cho máy trần không còn đúng sau khi lắp đủ. Việc phải làm là đo nhiệt trong tủ vào giờ nóng nhất sau khi máy đã chạy đủ tải trong ít nhất hai giờ.
Trình tự lắp và việc phải đo lại sau khi lắp
Trình tự gọn nhất theo thứ tự sau. Một, cắt nguồn và xả tĩnh điện trước khi mở nắp. Hai, lắp ổ vào khay trước vì khay thường nằm dưới đường card. Ba, lắp thẻ nhỏ vào khe mini PCIe và khe M.2, đấu dây ăng-ten và siết đúng vị trí lỗ trên vỏ. Bốn, lắp card vào khe cắm, siết giá đỡ. Năm, đóng nắp, cấp nguồn và vào phần thiết lập máy để kiểm từng thiết bị đã hiện đủ.
Sau khi lắp, ba số liệu nên ghi vào hồ sơ nghiệm thu: dòng tiêu thụ đo thực ở mức tải cao nhất, nhiệt độ vỏ máy và nhiệt độ trong tủ sau hai giờ chạy, và danh sách thiết bị máy nhận ra kèm mã từng thứ. Ba số liệu này là căn cứ để so sánh khi máy có triệu chứng bất thường về sau.
Chọn thiết bị cho lớp máy chủ có khe mở rộng
Đề nghị báo giá nên nêu năm nội dung: danh sách card cần lắp kèm kích thước và công suất từng card, số ổ và dung lượng mỗi ổ, có ghép ổ hay không, trạm dùng mạng dây hay mạng di động, và nhiệt độ đo được tại chỗ đặt máy. Năm nội dung này quyết định luôn cả cấu hình máy lẫn bộ nguồn.
Khi số khe cần vượt quá khả năng của thân máy này, nhóm máy có nhiều khe cắm hơn nằm ở danh mục máy tính công nghiệp dạng thùng, ví dụ IPC-610H. Danh mục máy tính công nghiệp của hãng liệt kê tại chuyên mục máy tính công nghiệp Advantech trên IPC247. Khi chưa chốt được cấu hình, dùng công cụ chọn máy theo yêu cầu lắp đặt rồi gửi kèm danh sách card dự kiến.
Câu hỏi thường gặp về mở rộng phần cứng EIS-S230-E1DS2A1
EIS-S230-E1DS2A1 có mấy khe cắm card và cỡ card tối đa là bao nhiêu?
Cấu hình mặc định theo tài liệu hãng có hai khe PCIe x8. Hai khe PCI và một khe PCIe x16 nằm ở diện hỗ trợ theo dự án, phải hỏi trước khi đặt hàng. Card lắp vào giới hạn ở khoảng 110 mm chiều cao và 180 mm chiều dài, nên card đồ hoạ cỡ lớn không vào được.
Mỗi khe cắm card chịu được công suất bao nhiêu?
Tài liệu hãng khuyến nghị không quá 10 W cho mỗi khe. Đây là con số phải cộng vào ngân sách điện và ngân sách nhiệt của cả máy, không phải giới hạn mềm. Card vượt mức này cần bàn với nhà cung cấp về nguồn và về thông gió trước khi lắp.
Hai khay ổ 2,5 inch dùng cho việc gì và có làm được RAID không?
Hai khay nhận ổ SATA III cao tối đa 15 mm và hỗ trợ RAID phần mềm của bộ chip. Cách dùng thường gặp là ghép hai ổ thành cặp soi gương để một ổ hỏng thì máy vẫn chạy. Tài liệu hãng nêu tuỳ chọn phụ kiện nâng lên bốn khay khi cần thêm dung lượng.
Máy có bao nhiêu khe nhỏ và chúng có dùng chung tài nguyên không?
Có hai khe mini PCIe cỡ đầy đủ và một khe M.2 khoá E dành cho thu phát không dây. Hai khe mini PCIe nhận được ổ mSATA, nghĩa là dùng khe cho ổ thì mất chỗ cắm thẻ. Một trong hai khe có giá đỡ thẻ SIM, dùng khi trạm chạy mạng di động.
Cấp nguồn cho máy sau khi lắp thêm card thì tính thế nào?
Cộng mức tiêu thụ của phần máy với mức của từng card và từng ổ, rồi chọn bộ nguồn dư khoảng ba mươi phần trăm. Tài liệu hãng nêu mức tiêu thụ phần vi xử lý và bộ nhớ khoảng 25,68 W lúc thường và 88,92 W lúc cao nhất, cùng tuỳ chọn bộ đổi nguồn 150 W.
Lắp thêm card có làm hẹp dải nhiệt làm việc không?
Có. Tài liệu hãng đã nêu dải nhiệt hẹp lại khi máy có ổ đĩa cơ và vi xử lý công suất cao, và mỗi card lắp thêm đều đổ nhiệt vào cùng một thể tích vỏ. Sau khi lắp nên đo lại nhiệt trong tủ vào giờ nóng nhất thay vì dựa vào con số công bố của máy trần.
