Cùng gọi là PC công nghiệp Advantech nhưng thực tế có năm dạng thân máy khác hẳn nhau về khả năng mở rộng, cách tản nhiệt và chỗ đặt được. Chọn nhầm dạng thân là lỗi tốn kém nhất, vì phần cơ khí tủ điện và cách đi dây đã thi công theo dạng máy ban đầu.
Bài này đối chiếu năm dạng thân máy đó. Phần khác biệt giữa máy công nghiệp và máy bàn văn phòng nằm ở bài máy tính công nghiệp khác máy bàn văn phòng ở đâu.
Năm dạng thân máy đặt cạnh nhau
| Dạng thân máy | Khả năng mở rộng | Cách tản nhiệt | Chỗ đặt điển hình | Dòng Advantech |
|---|---|---|---|---|
| Bo mạch đơn, mô-đun nhúng | Qua đế mở rộng của bo, người dùng tự thiết kế | Bám vào vỏ do người dùng làm | Bên trong thiết bị do doanh nghiệp tự sản xuất | PCM-3343, PCM-9343, MIO-2261, MIO-5251 |
| Máy hộp không quạt | Một tới hai khe mPCIe, một số bản có thêm khe PCI hoặc PCIe | Dẫn nhiệt ra vỏ nhôm | Tủ điện, thanh DIN, treo tường, gắn sau màn hình | ARK-2121F, ARK-3520P, UNO-2372G, UNO-2484G |
| Thùng máy có khe cắm card | Nhiều khe PCI và PCIe, tuỳ bo mạch chủ bên trong | Quạt kèm lưới lọc thay từ mặt trước | Tủ rack, phòng điều khiển, tủ máy có quạt hút | IPC-610, IPC-5120, IPC-7132 |
| Panel PC gắn mặt tủ | Ít khe, chủ yếu cho lưu trữ và mạng | Không quạt, dẫn nhiệt ra vỏ và tấm sau | Cửa tủ điện, bàn thao tác tại chuyền | PPC-3151, PPC-4211W, TPC-1551T |
| Máy chủ công nghiệp | Nhiều khe cắm, nhiều khay ổ rút nóng | Nhiều quạt, thay được từ mặt trước | Tủ rack phòng máy của nhà máy | HPC-7242, HPC-7442 |
Bảng đọc từ trái sang phải theo mức độ tích hợp sẵn: càng xuống dưới, phần cơ khí và phần nguồn càng được hãng làm sẵn, đổi lại càng chiếm chỗ và càng cần điều kiện đặt máy tốt hơn.
Bo mạch đơn và mô-đun nhúng
Đây là dạng ít gặp nhất với người mua lẻ nhưng lại phổ biến ở doanh nghiệp tự sản xuất thiết bị. Người mua chỉ nhận bo mạch, còn vỏ, nguồn, cách dẫn nhiệt và mặt giao tiếp thì tự thiết kế theo sản phẩm của mình.
Điểm quyết định ở dạng này là mức tiêu thụ điện, vì nó chi phối cả phần cơ khí. PCM-3343 theo kích thước chuẩn PC/104 96 x 90 mm, tiêu thụ dưới 5 W khi đầy tải, công bố dải nhiệt âm 40 tới 85 độ C. PCM-9343 là bo 3.5 inch, tiêu thụ 4 tới 6 W, cùng dải nhiệt đó. Khi cần cấu hình mạnh hơn thì có MIO-5251 dùng Celeron J1900 hoặc Atom E3825, hai cổng mạng Intel i210, bốn cổng nối tiếp và khe mở rộng MIOe.
Nhóm bo mạch nằm ở danh mục máy tính bảng đơn. Nếu chỉ cần một trạm chạy được ngay thì không nên chọn dạng này, vì phần việc còn lại nhiều hơn phần đã mua.
Máy hộp không quạt
Dạng phổ biến nhất trong nhà máy. Bo mạch nằm trong vỏ nhôm có gân tản nhiệt, không quạt, không khe thông gió, cổng đưa hết ra hai mặt đầu để đấu dây trong tủ. Gắn được lên thanh DIN, lên tường hoặc sau lưng màn hình theo chuẩn VESA.
Trong dạng này có hai nhánh nhỏ. Nhánh nhỏ gọn ưu tiên số cổng và dải nhiệt, như ARK-2121F với sáu cổng nối tiếp, sáu cổng USB, cổng vào ra số có cách ly, nguồn vào 9 tới 36 VDC và dải nhiệt âm 20 tới 70 độ C khi dùng ổ thể rắn, RAM chịu nhiệt rộng (0 tới 45 độ C với ổ đĩa cơ). Nhánh mạnh hơn giữ được khả năng cắm card, như ARK-3520P có bộ nhớ DDR4 tới 32 GB, tám cổng nối tiếp, sáu cổng USB 3.0, hai khay ổ 2.5 inch rút ra được và khe PCI hoặc PCIe x4.
Nhánh mô-đun của dòng UNO đi theo hướng khác: UNO-2484G có bốn cổng mạng, chip bảo mật TPM 2.0 và tầng xếp chồng thứ hai lắp thêm được tới bốn mô-đun iDoor để bổ sung fieldbus, cổng cách ly hoặc mô-đun truyền không dây.
Thùng máy có khe cắm card
Khi trạm cần card chuyên dụng thì thùng máy vẫn là lựa chọn duy nhất hợp lý. Card thu thập dữ liệu nhiều kênh, card điều khiển chuyển động, card thu hình từ nhiều camera đều ở dạng PCI hoặc PCIe khổ đầy đủ.

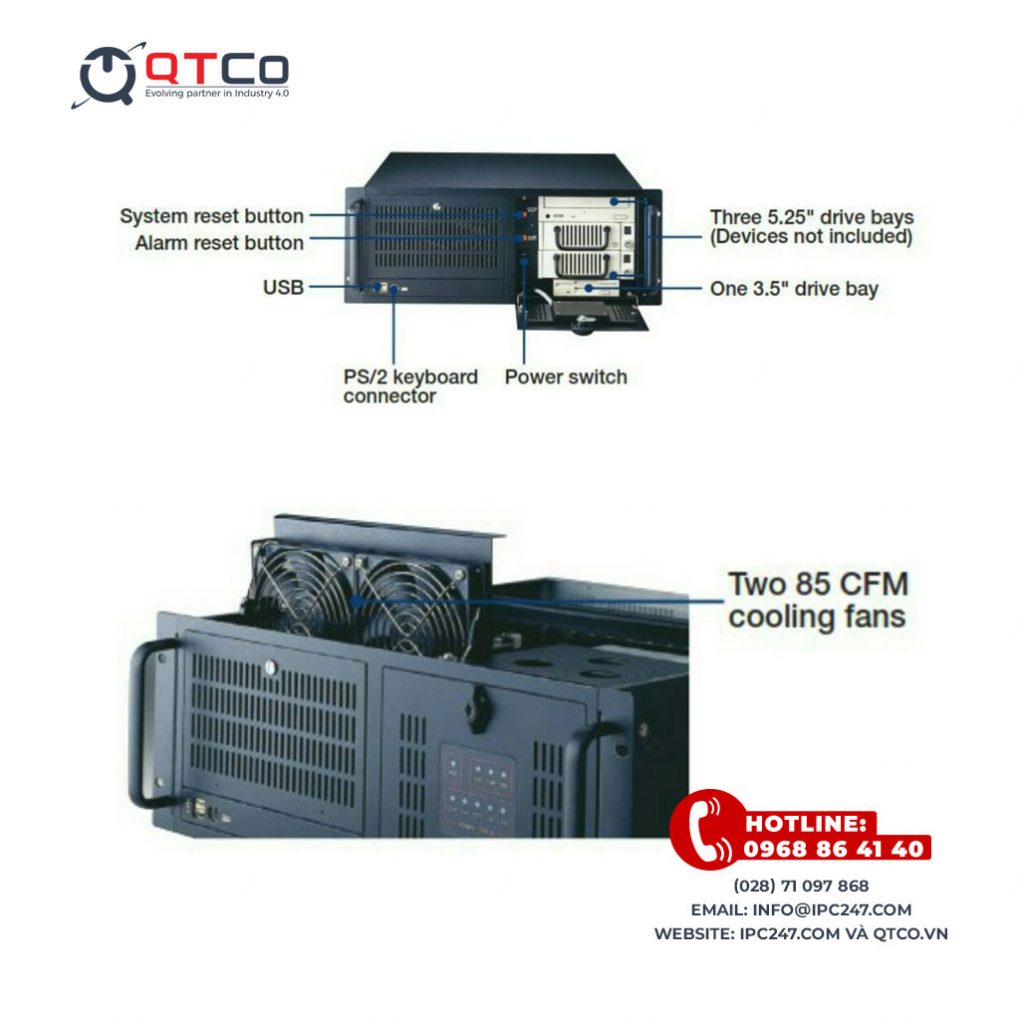

Ba mức thường gặp: IPC-5120 vỏ micro-ATX với bốn khe cắm, hợp với trạm vừa; IPC-7132 vỏ ATX bản chạy êm, có lọc gió dễ tháo và khoá cửa trước; IPC-610 vỏ 4U đặt tủ rack, hỗ trợ tới mười lăm card cắm thêm, khay ổ chống sốc, hai quạt lọc ở mặt trước và tuỳ chọn bộ nguồn dự phòng. Phần phân biệt vỏ rack với vỏ treo tường trong nhóm này nằm ở bài dòng IPC Advantech chọn vỏ rack hay vỏ treo tường.
Panel PC gắn mặt tủ
Panel PC gộp máy tính với màn hình cảm ứng thành một khối, khoét cửa tủ rồi bắt vít từ phía sau. Ưu điểm là mặt trước kín, không có dây tín hiệu chạy bên ngoài, và người vận hành chạm trực tiếp vào màn hình tại chỗ.
PPC-3151 là bản 15 inch chạy Core i5-6300U không quạt, nhận nguồn một chiều dải rộng 9 tới 32 V, hai cổng mạng Gigabit theo IEEE1588, xuất được ba màn hình độc lập và còn giữ một khe PCIe x4 hoặc PCI. PPC-4211W là bản màn rộng 21.5 inch độ phân giải Full HD, nguồn vào 12 tới 32 V. Khi hiện trường ướt hoặc nhiều dầu thì chọn dòng TPC có công bố cấp bảo vệ riêng cho mặt trước.
Giới hạn của dạng này là mở rộng ít và cấu hình bị ràng buộc bởi khả năng tản nhiệt qua vỏ. Nội dung về giới hạn tản nhiệt nằm ở bài máy tính nhúng không quạt tản nhiệt bằng cách nào.
Máy chủ công nghiệp
Khi một nhà máy gom dữ liệu của nhiều trạm, chạy cơ sở dữ liệu lịch sử hoặc lưu hình ảnh từ hệ thống camera, nhu cầu chuyển sang máy chủ. Máy chủ công nghiệp khác máy chủ văn phòng ở phần cơ khí và phần cảnh báo tại chỗ.
HPC-7242 là thùng 2U nhận bo mạch chủ ATX hai vi xử lý, bốn khay ổ chống sốc rút nóng cho ổ 3.5 hoặc 2.5 inch dùng cho cấu hình RAID 5 và RAID 10, quạt thay được từ mặt trước mà không mở nắp, đèn báo lỗi kèm còi báo, và tuỳ chọn bộ nguồn dự phòng tới 700 W. HPC-7442 là bản thùng đứng nhận bo EATX, mở rộng lên tám khay ổ khi lắp thêm bộ nâng cấp lưu trữ.
Chọn dạng thân máy PC công nghiệp Advantech
Ba câu hỏi đủ để chốt dạng thân máy. Có phải cắm card khổ đầy đủ không, nếu có thì chỉ còn thùng máy hoặc máy chủ. Người vận hành có thao tác ngay tại vị trí đặt máy không, nếu có thì panel PC gọn hơn. Chỗ đặt có tủ rack và có gió sạch không, nếu không thì phải là máy hộp không quạt.
Máy hộp và panel PC xem trong danh mục máy tính không quạt, thùng máy và máy chủ xem ở danh mục IPC. Các hạng mục phải ghi rõ khi lập yêu cầu kỹ thuật nằm ở bài lập yêu cầu kỹ thuật mua máy tính công nghiệp IPC. Bối cảnh về dòng máy nhúng của hãng có ở trang máy tính nhúng Advantech trên IPC247.
Chốt xong dạng thân máy thì lọc cấu hình bằng công cụ chọn máy theo yêu cầu, ghi rõ số khe cắm và loại cổng cần dùng.
Câu hỏi thường gặp về PC công nghiệp Advantech
Bo mạch đơn khác máy hộp không quạt ở chỗ nào?
Bo mạch đơn chỉ là bo mạch, người mua tự làm vỏ, tự lo tản nhiệt và tự lo cấp nguồn. Máy hộp không quạt là bo mạch đã nằm trong vỏ nhôm, đã có giắc nguồn và các cổng đưa ra ngoài. Bo mạch đơn hợp với thiết bị sản xuất hàng loạt, máy hộp hợp với trạm lắp lẻ.
Khi nào phải dùng thùng máy có khe cắm card?
Khi cần cắm card chuyên dụng dạng PCI hoặc PCIe: card thu thập dữ liệu nhiều kênh, card điều khiển chuyển động, card thu hình từ nhiều camera. Máy hộp có mở rộng nhưng số khe ít, còn thùng dòng IPC-610 hỗ trợ tới mười lăm card cắm thêm.
Panel PC có thay được máy hộp cộng màn hình rời không?
Thay được khi vị trí thao tác cố định và cần mặt trước kín. Panel PC gộp máy và màn hình thành một khối gắn mặt tủ, bớt được dây tín hiệu chạy ngoài. Nếu máy phải đặt xa chỗ thao tác hoặc cần nhiều màn hình thì máy hộp cộng màn hình rời gọn hơn.
Máy chủ công nghiệp khác máy chủ văn phòng ở đâu?
Ở phần cơ khí và phần cảnh báo. Thùng máy chủ công nghiệp như HPC-7242 dùng khay ổ chống sốc rút nóng, quạt thay được từ mặt trước mà không mở nắp, đèn báo lỗi và còi báo tại chỗ, kèm tuỳ chọn bộ nguồn dự phòng.
Đổi dạng thân máy có phải làm lại phần mềm không?
Thường không, nếu giữ cùng nền tảng vi xử lý và cùng hệ điều hành. Việc phải làm lại là phần trình điều khiển cho cổng vào ra và phần kiểm thử. Đổi dạng thân máy chủ yếu kéo theo thay đổi cơ khí tủ và cách đi dây.
