Bộ kit đánh giá RSB-DK4220 là bộ trọn gói dùng để chạy thử bo mạch đơn RSB-4220 trước khi đặt hàng loạt. Trong hộp có chính tấm bo đó, kèm gói cáp, bảng điều khiển, bản ảnh hệ điều hành và tiện ích kiểm tra cài sẵn. Toàn bộ thông số của tấm bo bên trong đã trình bày ở bài bảng thông số đầy đủ bo mạch đơn RSB-4220, nên bài này không nhắc lại. Ở đây bàn ba chuyện khác: trong hộp có gì, chạy thử theo lịch nào, và phải chốt xong việc gì trước khi đặt bo lẻ.

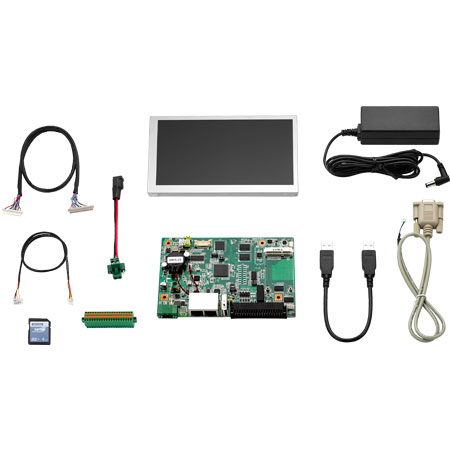

Trong hộp bộ kit đánh giá RSB-DK4220 có gì
Điểm phân biệt bộ kit với bo lẻ nằm ở chỗ nó là bộ trọn. Bốn thành phần dưới đây có sẵn trong hộp, nên nhóm phần mềm làm việc được ngay trong ngày nhận hàng.
- Bo mạch đơn RSB-4220. Chính là tấm bo sẽ đặt lẻ về sau, nền TI Sitara AM3352 một nhân ARM Cortex-A8 1 GHz. Nhờ vậy kết quả đo trên bàn dùng lại được, không phải chạy lại từ đầu khi đổi sang hàng loạt.
- Gói cáp. Toàn bộ cáp nối từ đầu cắm chân cắm trên bo ra các đầu nối thật. Đây là phần hay bị bỏ sót khi tự gom linh kiện lẻ, và cũng là phần làm chậm tiến độ nhiều nhất vì phải đặt gia công riêng.
- Bảng điều khiển. Bảng đưa các cổng ra vị trí dễ thao tác để cắm rút nhiều lần trong lúc thử, thay vì cắm trực tiếp lên bo và làm mỏi đầu nối.
- Bản ảnh hệ điều hành và tiện ích kiểm tra. Bản ảnh Linux cài sẵn cùng bộ tiện ích cho phép kiểm tra phần cứng trước, tách hẳn khỏi việc phần mềm của dự án còn lỗi. Khi một cổng không nhận, biết ngay lỗi nằm ở dây hay ở mã nguồn.
Một chi tiết dễ hiểu nhầm: tài liệu ghi bộ kit làm việc trong dải 0 đến 60 độ C, trong khi bo mạch bên trong có dải âm 40 đến 85 độ C. Con số hẹp hơn thuộc về cáp, bảng điều khiển và bộ đổi nguồn đi kèm, vốn chỉ để chạy trên bàn. Biên nhiệt thật của sản phẩm phải thử trên bo đã lắp trong vỏ máy.
Lịch chạy thử bộ kit đánh giá RSB-DK4220
Đặt bộ kit rồi để đó là cách phổ biến nhất làm hỏng giá trị của nó. Bảng dưới chia đợt chạy thử thành năm chặng theo việc phải xong, không theo số ngày cố định, để mỗi chặng có một kết quả kiểm chứng được.
| Chặng | Việc làm | Kết quả phải đạt |
|---|---|---|
| 1. Dựng bàn thử | Lắp bo lên bảng điều khiển, cấp nguồn, cắm màn hình và mạng, khởi động bản ảnh có sẵn | Bo khởi động vào Linux, tiện ích kiểm tra chạy hết một lượt không báo lỗi phần cứng |
| 2. Thử cổng nối tiếp | Đấu lần lượt năm cổng UART tới đúng loại thiết bị mà sản phẩm sẽ nối: bộ điều khiển, đồng hồ đo, cân | Đọc và ghi ổn định trên cả năm cổng, ở đúng tốc độ truyền và chiều dài dây dự kiến |
| 3. Thử chân vào ra và mạng | Đóng cắt bốn chân vào và bốn chân ra cách ly bằng tải thật; thử hai cổng Gigabit ở hai phân đoạn mạng khác nhau | Chân ra kéo được tải thật, chân vào không nhận nhầm khi thiết bị công suất bên cạnh đóng cắt |
| 4. Dựng bản ảnh của dự án | Biên dịch phần mềm cho nền ARM, gói vào bản ảnh riêng, thử cơ chế cập nhật từ xa | Bản ảnh của dự án khởi động được và cập nhật được, không phụ thuộc bản ảnh mẫu của hãng |
| 5. Chạy liên tục | Để hệ thống chạy nhiều ngày liền với tải giống thực tế, ghi nhật ký nhiệt độ và mức tiêu thụ | Không rò bộ nhớ, bộ đếm giám sát không kích hoạt ngoài dự kiến, nhiệt ổn định |
Chặng thứ ba là chặng hay bị bỏ qua nhất và cũng là chặng đắt nhất nếu phát hiện muộn. Chân vào ra cách ly chỉ thể hiện đúng giá trị khi thử cùng tải thật và cùng thiết bị công suất đặt bên cạnh, chứ không phải khi thử bằng công tắc trên bàn.
Chốt gì trước khi đặt bo RSB-4220 lẻ
Bộ kit là bước trung gian, không phải đích. Sau đợt chạy thử, bốn quyết định dưới đây phải có câu trả lời bằng số liệu đo được.
- Nền xử lý có đủ sức không. Nếu phần mềm chạy đủ nhanh với biên dự trữ hợp lý, giữ nguyên mã bo. Nếu chạm trần, cân nhắc bo mạnh hơn cùng khổ, chọn theo bảng bản đồ dòng trong bài bo mạch đơn RSB-4221 và bản đồ dòng RSB.
- Danh sách cổng cuối cùng. Đợt chạy thử thường cho thấy vài cổng dự kiến không dùng tới, và vài tín hiệu bị thiếu. Danh sách chốt lại này là đầu vào để vẽ bộ cáp riêng cho sản phẩm.
- Cách nối mạng. Nếu thiết bị đấu dây, gói cổng của RSB-4220 đã đủ. Nếu chuyển sang không dây, mã phù hợp là bo có khe M.2 khoá E, và bộ kit tương ứng nằm ở bài so sánh hai bộ kit RSB-DK4220 và RSB-DK4221.
- Biên nhiệt trong vỏ thật. Đo chênh lệch giữa nhiệt độ trong vỏ và nhiệt độ phòng khi chạy tải đầy, rồi cộng vào nhiệt độ cao nhất tại vị trí lắp. Con số đó mới là căn cứ để nói bo còn biên dự trữ hay không.
Ba cách bắt đầu một dự án phần cứng nhúng
Trục so sánh của nhóm bộ kit là thứ có sẵn trong hộp, vì đó là thứ quyết định ngày đầu tiên làm được việc gì. Bảng dưới đặt ba cách khởi động cạnh nhau.
| Cách bắt đầu | Thứ nhận được | Ngày đầu tiên làm được gì | Hợp với tình huống nào |
|---|---|---|---|
| Bộ kit đánh giá cho bo mạch đơn, ví dụ RSB-DK4220 | Bo mạch đơn đã đủ cổng, gói cáp, bảng điều khiển, bản ảnh và tiện ích kiểm tra | Khởi động hệ điều hành và đấu thử cổng ngay trên bàn | Đã nghiêng về hướng bo có sẵn, cần chứng minh nền xử lý và bộ cổng trước khi đặt hàng loạt |
| Bộ kit đánh giá cho mô-đun, ví dụ các bộ ROM-DK | Mô-đun máy tính, bo mang, cáp và bộ đổi nguồn | Chạy thử cặp mô-đun và bo mang, xem tín hiệu nào đưa ra được | Sẽ tự thiết kế bo mang riêng, cần bo mang tham chiếu làm gốc |
| Đặt thẳng bo mạch đơn lẻ | Chỉ tấm bo | Chờ bộ cáp và bộ nguồn tự gom về mới bật được | Cấu hình đã chốt từ dự án trước, bản vẽ cáp đã có sẵn |
Bản đồ đầy đủ các bộ kit của Advantech, nối tên bộ kit với thứ nằm bên trong và với việc chạy thử được, nằm ở bài bộ kit đánh giá ROM-1210 và bản đồ các bộ kit. Khác biệt gốc giữa hai nhánh rất đơn giản: nhánh RSB-DK chạy thử một tấm bo đã đủ cổng, nhánh ROM-DK chạy thử một cặp mô-đun cộng bo mang.
Mua bộ kit đánh giá RSB-DK4220 ở đâu
Bộ kit đánh giá không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy đã đóng vỏ sẵn nằm trong danh mục máy tính không quạt.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: bo mạch dự kiến dùng cho sản phẩm, hệ điều hành và ngôn ngữ lập trình của phần mềm, danh sách cổng sẽ phải thử kèm số lượng, và mốc thời gian phải có mẫu chạy được. Nếu dự án còn phân vân giữa hướng đấu dây và hướng không dây, nêu cả hai để cân nhắc đặt hai bộ kit chạy song song thay vì đặt tuần tự và mất thêm một chu kỳ giao hàng.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so nhanh phương án máy hộp đã có vỏ và nguồn thay cho việc tự ghép bo, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về bộ kit đánh giá RSB-DK4220
Bộ kit đánh giá RSB-DK4220 gồm những gì?
Bộ kit gồm bo mạch đơn RSB-4220, gói cáp, bảng điều khiển, cùng bản ảnh hệ điều hành đánh giá và tiện ích kiểm tra đã cài sẵn. Hệ điều hành là Linux. Cắm nguồn và cắm màn hình là chạy được, không phải gom thêm linh kiện lẻ để bắt đầu.
Mua bộ kit RSB-DK4220 hay mua thẳng bo RSB-4220?
Mua bộ kit khi dự án còn phải chứng minh nền xử lý đủ sức cho phần mềm, hoặc khi nhóm phần mềm cần bắt đầu trước lúc phần cơ khí xong. Mua bo lẻ khi cấu hình đã chốt, bộ cáp đã có bản vẽ và việc còn lại chỉ là lắp vào sản phẩm.
Nhiệt độ làm việc của bộ kit khác của bo mạch thế nào?
Tài liệu ghi bộ kit làm việc trong dải 0 đến 60 độ C, còn bo mạch RSB-4220 có dải âm 40 đến 85 độ C. Chênh lệch đó đến từ cáp, bảng điều khiển và bộ đổi nguồn đi kèm, vốn chỉ phục vụ việc chạy thử trên bàn. Muốn thử biên nhiệt của sản phẩm thật thì phải thử trên bo lắp trong vỏ máy.
Chạy thử trên bộ kit bao lâu là đủ?
Nên tính theo hạng mục chứ không theo số ngày. Tối thiểu phải xong ba việc: dựng được bản ảnh Linux của dự án, đấu thử đủ các loại cổng mà sản phẩm sẽ dùng, và chạy liên tục một đợt dài để nhìn nhiệt độ cùng mức tiêu thụ. Với một thiết bị thu thập dữ liệu thông thường, ba việc này gói trong khoảng hai tuần.
Bảng điều khiển trong bộ kit có dùng lại cho sản phẩm được không?
Không nên. Bảng điều khiển và bộ cáp trong bộ kit được làm để đưa ra càng nhiều cổng càng tốt cho việc thử, nên rộng hơn nhu cầu thật và có nhiều đầu nối sản phẩm không dùng tới. Bộ cáp của sản phẩm nên vẽ riêng theo đúng danh sách cổng đã chốt sau đợt chạy thử.
