Bộ kit đánh giá RSB-DK4221 là bộ trọn gói để chạy thử bo mạch đơn RSB-4221 trước khi đặt hàng loạt. Thông số đầy đủ của tấm bo bên trong nằm ở bài bảng thông số đầy đủ bo mạch đơn RSB-4221, còn cách tổ chức một đợt chạy thử theo chặng đã trình bày ở bài bộ kit đánh giá RSB-DK4220 và lịch chạy thử. Bài này chỉ trả lời một câu hỏi: hai bộ kit RSB-DK4220 và RSB-DK4221 khác nhau chỗ nào, và bộ nào hợp với thiết bị nào.
Hai bộ kit đánh giá RSB-DK4220 và RSB-DK4221 khác nhau chỗ nào
Hai bộ kit dễ bị coi là bản sao của nhau vì cùng khổ bo 3,5 inch, cùng lớp vi xử lý ARM Cortex-A8 1 GHz của TI và cùng bộ nhớ. Khác biệt thật nằm ở gói kết nối đưa ra ngoài, và chính chỗ đó quyết định thiết bị làm được việc gì.
| Hạng mục | RSB-DK4220 | RSB-DK4221 |
|---|---|---|
| Bo mạch bên trong | Bo mạch đơn RSB-4220 | Bo mạch đơn RSB-4221 |
| Nền xử lý | TI Sitara AM3352, một nhân Cortex-A8, 1 GHz | TI Sitara AM3358, một nhân Cortex-A8, 1 GHz |
| Bộ nhớ và lưu trữ | Giống nhau: DDR3 800 MHz 512 MB hàn trên bo, eMMC NAND 4 GB, SPI NOR 4 MB cho bộ tải khởi động | |
| Cách nối mạng | 2 cổng Gigabit Ethernet đấu dây | Khe M.2 khoá E cho mô-đun Wi-Fi và Bluetooth |
| Cổng nối tiếp | 5 cổng UART, có bảo vệ tĩnh điện mức tiếp xúc 4 kV và phóng qua không khí 8 kV | Theo tài liệu hãng |
| Chân vào ra số | 4 chân vào và 4 chân ra đã cách ly | Theo tài liệu hãng |
| Khe mở rộng khác | 1 khe Mini PCIe | Khe M.2 khoá E |
| Hiển thị | Giống nhau: LVDS 18 bit, độ phân giải tới 1366 x 768 | |
| Bảo vệ hệ thống | Giống nhau: bộ đếm giám sát phần cứng, tự khởi động lại khi phần mềm treo | |
| Thứ có trong hộp | Giống nhau: bo mạch, gói cáp, bảng điều khiển, bản ảnh đánh giá và tiện ích kiểm tra cài sẵn | |
| Nhiệt độ làm việc của bộ kit | Giống nhau: 0 đến 60 độ C | |
Bảng cho thấy phần lõi tính toán gần như trùng nhau. Vì vậy mọi kết quả đo về thời gian khởi động, dung lượng bản ảnh hay tốc độ xử lý của phần mềm đều chuyển được từ bộ kit này sang bộ kia. Thứ không chuyển được là phần đấu nối: mã nguồn đọc năm cổng nối tiếp trên RSB-4220 không có chỗ chạy trên bo còn lại, và ngược lại, phần cấu hình mạng không dây trên RSB-4221 không dùng tới khi thiết bị đi dây.
Chọn bộ kit nào cho dự án của bạn
Câu hỏi quyết định không phải bo nào mạnh hơn, vì hai bo cùng lớp. Câu hỏi là thiết bị nối ra thế giới bên ngoài bằng cách nào.
- Thiết bị nằm trong tủ điện, có sẵn máng cáp. Chọn RSB-DK4220. Hai cổng Gigabit cho phép tách mạng thiết bị khỏi mạng văn phòng, còn năm cổng nối tiếp đọc thẳng các bộ điều khiển trong cùng tủ. Chân vào ra cách ly bớt được một bảng mạch trung gian.
- Thiết bị lắp rải rác, kéo dây tốn kém. Chọn RSB-DK4221. Khe M.2 khoá E nhận mô-đun Wi-Fi và Bluetooth, nên thiết bị chỉ cần một đường nguồn thay vì cả nguồn lẫn mạng.
- Thiết bị di động hoặc gắn trên phương tiện. Chọn RSB-DK4221 và thử luôn phần Bluetooth để ghép với máy quét cầm tay hoặc điện thoại của người vận hành.
- Thiết bị đặt ngoài trời, không có điều hoà. Chọn RSB-DK4220 rồi thử biên nhiệt trên bo lắp trong vỏ thật, vì tài liệu ghi bo RSB-4220 có dải nhiệt rộng hơn hẳn. Chi tiết về gói cổng và dải nhiệt nằm ở bài bo mạch đơn RSB-4220 và cổng vào ra cách ly.
Bộ kit đánh giá RSB-DK4221 chạy thử được việc gì
Bốn hạng mục dưới đây là những việc chỉ bộ kit này làm được, tức phần đáng để đặt riêng một bộ thay vì mượn kết quả của bộ kia.
- Thử mô-đun Wi-Fi và Bluetooth thật. Cắm đúng mô-đun mà sản phẩm sẽ dùng vào khe M.2 khoá E, chạy thử ở đúng dải tần và đúng chế độ bảo mật của mạng nhà máy. Kết quả trên bàn thường tốt hơn thực tế vì bo nằm trần, không bị vỏ kim loại che chắn.
- Chốt vị trí ăng-ten trước khi làm khuôn vỏ. Đây là quyết định khó sửa nhất trong cả dự án. Nên dựng một vỏ mẫu đơn giản, đặt ăng-ten ở vài vị trí dự kiến rồi đo lại cường độ tín hiệu ở khoảng cách thật.
- Ghép tấm màn qua ngõ LVDS. Ngõ LVDS 18 bit tới 1366 x 768 giới hạn loại tấm màn dùng được, nên nên mượn đúng tấm màn định đặt để thử cáp và bảng mạch đèn nền, thay vì thử bằng màn hình rời.
- Thử bộ đếm giám sát phần cứng. Cố tình để phần mềm treo và xem thiết bị có tự khởi động lại đúng như thiết kế không. Đây là hạng mục hay bị bỏ qua nhưng lại quyết định thiết bị chạy ca đêm không người trực có an toàn hay không.
Đặt hai bộ kit cùng lúc có đáng không
Có, trong một tình huống cụ thể: dự án chưa chốt được thiết bị đi dây hay đi không dây, mà mốc bàn giao đã gần. Đặt tuần tự nghĩa là chờ hết một chu kỳ giao hàng, dựng lại bàn thử lần nữa, rồi mới có số liệu để so. Đặt song song mất thêm chi phí một bộ kit nhưng giữ nguyên tiến độ.
Ngược lại, khi hướng kết nối đã rõ ràng thì chỉ nên đặt một bộ và dồn phần còn lại vào việc dựng vỏ mẫu. Nếu bài toán không nằm ở lớp bo mạch đơn mà ở lớp mô-đun cắm lên bo mang tự thiết kế, bản đồ đầy đủ các bộ kit của hãng nằm ở bài bộ kit đánh giá ROM-1210 và bản đồ các bộ kit.
Mua bộ kit đánh giá RSB-DK4221 ở đâu
Bộ kit đánh giá không thuộc nhóm hàng bán sẵn trên trang cửa hàng, nên cấu hình và thời gian giao được xác nhận theo từng đơn. Các bài cùng nhóm nằm ở chuyên mục giải pháp nhúng, còn các máy đã đóng vỏ sẵn nằm trong danh mục máy tính không quạt.
Khi gửi yêu cầu báo giá, bốn thông tin nên nêu trước: mô-đun Wi-Fi hoặc Bluetooth dự kiến cắm vào khe M.2, hệ điều hành và ngôn ngữ lập trình của phần mềm, loại tấm màn định ghép qua ngõ LVDS, và mốc thời gian phải có mẫu chạy được. Nếu còn phân vân giữa hai bộ kit, nêu rõ thiết bị lắp ở đâu và có sẵn máng cáp hay không, vì đó là căn cứ chọn nhanh nhất.
Bối cảnh chung của nhóm máy tính nhúng và cách chúng được dùng trong thiết bị có tại chuyên mục máy tính nhúng Advantech trên IPC247. Khi cần so nhanh phương án máy hộp đã có vỏ và nguồn thay cho việc tự ghép bo, dùng công cụ chọn máy theo số cổng và môi trường.
Câu hỏi thường gặp về bộ kit đánh giá RSB-DK4221
Bộ kit đánh giá RSB-DK4221 dùng bo mạch nào bên trong?

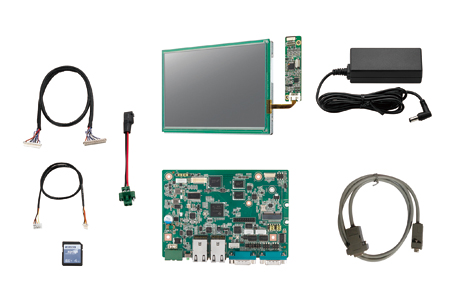

Bộ kit chạy thử cho bo mạch đơn RSB-4221, nền TI Sitara AM3358 một nhân ARM Cortex-A8 1 GHz, kèm 512 MB DDR3 800 MHz, 4 GB eMMC NAND và 4 MB SPI NOR cho bộ tải khởi động. Bộ kit có thêm gói cáp, bảng điều khiển, bản ảnh đánh giá và tiện ích kiểm tra cài sẵn.
RSB-DK4221 khác RSB-DK4220 ở điểm nào là chính?
Ở gói kết nối. RSB-DK4221 có khe M.2 khoá E để cắm mô-đun Wi-Fi và Bluetooth, hợp với thiết bị nối mạng không dây. RSB-DK4220 đưa ra hai cổng Gigabit Ethernet, năm cổng UART có bảo vệ tĩnh điện và các chân vào ra cách ly, hợp với thiết bị đấu dây xuống hiện trường.
Hai bộ kit có giống nhau phần bộ nhớ và lưu trữ không?
Có. Cả hai bo bên trong đều dùng 512 MB DDR3 800 MHz hàn trên bo, 4 GB eMMC NAND cho hệ điều hành và 4 MB SPI NOR cho bộ tải khởi động. Vì vậy kết quả đo về dung lượng bản ảnh và thời gian khởi động chuyển được từ bộ kit này sang bộ kia.
Chạy thử mô-đun Wi-Fi trên RSB-DK4221 cần lưu ý gì?
Kết quả đo trên bàn thường tốt hơn thực tế vì bo nằm trần, không có vỏ kim loại che chắn. Nên thử lại sau khi có mẫu vỏ, với ăng-ten đặt đúng vị trí dự kiến. Vị trí ăng-ten phải chốt trước khi làm khuôn vỏ, vì sửa sau rất tốn.
Có nên đặt cả hai bộ kit cùng lúc không?
Nên, khi dự án chưa chốt được thiết bị đi dây hay đi không dây và mốc bàn giao đã gần. Đặt song song mất thêm chi phí một bộ kit nhưng tiết kiệm trọn một chu kỳ đặt hàng và một đợt dựng bàn thử. Nếu hướng kết nối đã rõ thì chỉ đặt một bộ.
