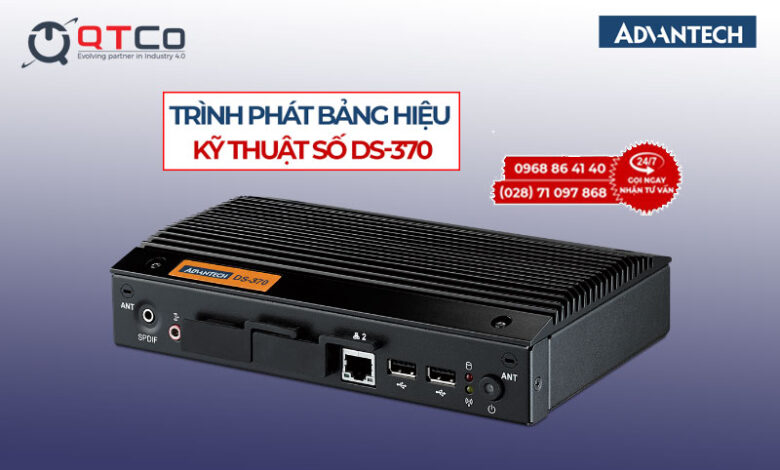

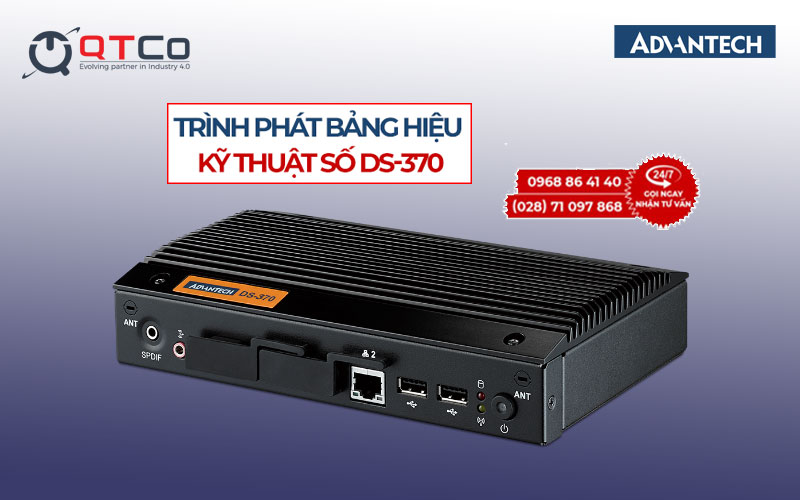

DS-370 là dòng đầu phát bảng hiệu kỹ thuật số cấp nhập môn của Advantech: nền Intel Celeron J1900 bốn nhân công suất thấp, kết cấu không quạt, xuất hai màn Full HD đồng thời, có ổ thể rắn 64 GB trên bo mạch ở một số cấu hình, khe Mini-PCIe cho mô-đun không dây và khung trượt mở được để bảo trì. Rắc rối thường gặp khi mua không nằm ở chỗ chọn dòng mà ở chỗ chọn bản mã: cùng tên DS-370 nhưng đuôi mã khác nhau cho ra máy khác nhau. Bài viết so sánh các bản mã và nêu cách đọc đuôi mã khi đặt hàng.
1. Thông số nền chung của dòng DS-370
Catalog trên site này chưa có mã thuộc dòng DS-370, nên bảng dưới lấy theo tài liệu mô tả sản phẩm. Ô nào chưa có số liệu chắc chắn thì ghi là "theo tài liệu hãng".
| Hạng mục | Thông số chung của dòng |
|---|---|
| Nền xử lý | Intel Celeron J1900 bốn nhân, công suất thấp, kết cấu không quạt |
| Đồ họa | Đồ họa Intel tích hợp trong nền xử lý |
| Ngõ ra hình | Hai màn Full HD đồng thời |
| Lưu trữ | Khay ổ 2,5 inch chuẩn SATA; một số cấu hình có ổ thể rắn 64 GB trên bo mạch |
| Khe mở rộng | Mini-PCIe cho mô-đun không dây hoặc mô-đun chức năng |
| Kích thước | 204 x 118,2 x 44,2 mm |
| Khối lượng | Khoảng 1,1 tới 1,3 kg tùy cấu hình |
| Nhiệt độ hoạt động | 0 tới 40 độ C |
| Kết cấu | Khung trượt, mở máy bảo trì mà không tháo ngàm treo |
| Chứng nhận vô tuyến | Không có chứng nhận RED theo tài liệu gốc |
| Phần mềm | Phần mềm biển báo và phần mềm quản lý thiết bị từ xa của hãng, phiên bản tùy bản mã |
Ba điểm chung này giữ nguyên qua các bản mã và là lý do dòng DS-370 hay được chọn cho điểm hiển thị nhỏ: máy không quạt nên không hút bụi qua khe gió, mức tiêu thụ thấp nên chi phí điện của cả cụm không đáng kể, và khung trượt cho phép thay ổ tại chỗ.
2. Các bản mã trong dòng khác nhau ở đâu
| Bản mã | Điểm nhận dạng | Hợp với |
|---|---|---|
| DS-370GB-U0A1E | Bán ở dạng thân máy chưa gắn bộ nhớ và ổ; ngõ VGA, HDMI và DisplayPort; hai cổng Gigabit; hai cổng nối tiếp; bốn cổng USB; hai khe Mini-PCIe; nguồn 19 V, tiêu thụ khoảng 10,85 W | Đơn vị tự chọn bộ nhớ và ổ theo chuẩn riêng, hoặc cần tách đường nội dung khỏi đường quản trị bằng hai cổng mạng |
| DS-370GF-U0A1E | Đồ họa Intel tích hợp, không quạt; các thông số còn lại theo tài liệu hãng | Điểm hiển thị chỉ phát danh sách nội dung, không cần điều khiển thiết bị ngoài |

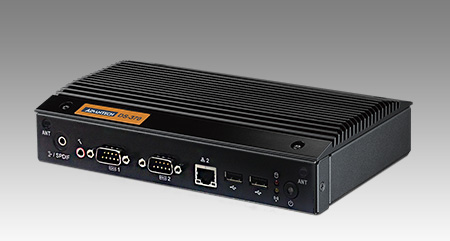

| DS-370GQ-U0A1E | Hai cổng RS-232, tự khởi động lại khi có điện trở lại, hẹn giờ bật tắt; tài liệu gốc ghi Windows Embedded Standard 7 và Linux Fedora 20 | Điểm không có người trực, hoặc cần điều khiển màn hình và thiết bị ngoài bằng lệnh nối tiếp |
Đọc bảng theo một câu hỏi duy nhất: điểm hiển thị này có phải điều khiển gì ngoài việc phát nội dung hay không. Nếu có, bản mã có cổng nối tiếp cùng chức năng hẹn giờ là lựa chọn đúng. Nếu không, phần chênh lệch nên dồn vào màn hình chứ không dồn vào đầu phát.
3. Ba câu hỏi để chốt bản mã
- Máy mua về đã chạy được ngay hay còn phải lắp thêm. Bản bán ở dạng thân máy rẻ hơn nhưng cần bộ nhớ và ổ mua riêng, cộng công lắp và công cài. Với một điểm thì không đáng kể; với năm mươi điểm thì đây là một hạng mục chi phí và một mốc tiến độ.
- Điểm có cần cổng nối tiếp và hẹn giờ bật tắt không. Hai chức năng này không thêm được sau khi mua. Nếu điểm nằm trong tủ khóa hoặc treo cao, khả năng tự lên sau mất điện là điều kiện bắt buộc chứ không phải tùy chọn.
- Phần mềm cài sẵn có còn phù hợp không. Tài liệu của các bản mã trong dòng ghi những phiên bản hệ điều hành đã cũ. Phải xác nhận với hãng phiên bản đi kèm lô sản xuất hiện hành; cách lập kế hoạch cho phần này nằm ở bài vòng đời hệ điều hành và bản cập nhật.
4. Đọc đuôi mã cho đúng khi đặt hàng
Tên dòng và mã đặt hàng là hai thứ khác nhau. Tên dòng nói máy thuộc nhóm nào; mã đặt hàng đầy đủ mới nói máy có gì bên trong. Bốn quy tắc dưới đây tránh được phần lớn nhầm lẫn.
- Ghi đủ mã trong mọi văn bản. Báo giá, đơn hàng và biên bản bàn giao đều ghi mã đầy đủ, không ghi rút gọn thành tên dòng. Một chữ cái khác nhau là một cấu hình khác.
- Ghi kèm cấu hình bộ nhớ và ổ thực nhận. Với bản bán ở dạng thân máy, phần này không nằm trong mã, nên phải ghi riêng để về sau còn đối chiếu.
- Xin xác nhận phần mềm cài sẵn. Ghi rõ tên và phiên bản phần mềm phát cùng phần mềm quản lý đi kèm máy.
- Giữ một máy mẫu làm chuẩn. Với dự án nhiều điểm, chốt một cấu hình chuẩn rồi nhân bản. Cấu hình đồng nhất giúp một lần thử cập nhật dùng được cho cả cụm.
5. DS-370 dùng cho việc gì
- Bảng thông tin hai màn trong sảnh, nhà ga, phòng chờ. Một màn nội dung cố định, một màn thông tin đổi theo giờ.
- Điểm hiển thị cần mô-đun không dây. Khe Mini-PCIe cho phép thêm kết nối không dây khi điểm không kéo được cáp mạng.
- Cụm nhiều điểm ngân sách vừa phải. Mức tiêu thụ thấp và cấu hình đồng nhất giúp chi phí vận hành cả cụm dễ dự tính.
- Điểm phải bảo trì tại chỗ. Khung trượt cho phép thay ổ hoặc thêm bộ nhớ mà không tháo ngàm treo khỏi tường.
Nếu nội dung chỉ là danh sách video và ảnh tĩnh, nhóm nhập môn nền ARM chạy Android có giá thấp hơn và mô tả ở bài DS-100GL-S8A1E. Nếu điểm chỉ cần hai màn Full HD trong cửa hàng và kiosk, bản nền Intel gọn hơn nằm ở bài DS-066GB-U0A1E.
6. Mua DS-370 ở đâu
Bốn thông tin nên chuẩn bị trước khi hỏi hàng: số màn tại mỗi điểm, điểm có thiết bị ngoài cần điều khiển hay không, máy mua ở dạng thân máy hay đã cấu hình sẵn, và chỗ đặt máy có đối lưu gió hay nằm trong hộp kín. Cách đo và nghiệm thu một điểm sau khi lắp mô tả ở bài Advantech DS-370GB-U0A1E.
Cấu trúc chung của một hệ thống bảng hiệu số, gồm đầu phát, màn hình, phần mềm nội dung và đường mạng, trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech. Máy tính không quạt cùng nhóm nằm ở danh mục máy tính không quạt. Nhóm máy tính nhúng cùng hãng dùng làm bộ điều khiển nội dung liệt kê tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc nhanh theo số ngõ hình, số cổng và dải nhiệt, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về DS-370
Dòng DS-370 có những bản mã nào?
Trên site này đang có ba bản mã được nhắc tới: DS-370GB-U0A1E, DS-370GF-U0A1E và DS-370GQ-U0A1E. Cả ba dùng chung khuôn thân 204 x 118,2 x 44,2 mm, kết cấu không quạt và nền xử lý công suất thấp; khác nhau ở cấu hình xuất xưởng, số cổng và phần mềm đi kèm.
Các bản mã trong dòng DS-370 khác nhau ở đâu?
Khác ở ba nhóm: cấu hình bán ra là thân máy chưa gắn bộ nhớ và ổ hay đã có sẵn, số cổng nối tiếp cùng các chức năng điều khiển như hẹn giờ bật tắt, và phiên bản phần mềm cài sẵn. Phần thân máy, dải nhiệt và số màn xuất ra thì giống nhau.
Đuôi mã U0A1E nghĩa là gì?
Đó là phần mã cấu hình do hãng đặt cho từng biến thể trong cùng một dòng. Hai máy khác đuôi mã có thể khác bộ nhớ, khác ổ, khác phần mềm cài sẵn dù nhìn ngoài giống hệt. Khi đặt hàng phải ghi đủ mã, không ghi mỗi tên dòng.
DS-370 xuất được mấy màn hình?
Dòng này xuất hai màn Full HD đồng thời, đủ cho một màn nội dung quảng bá và một màn thông tin thay đổi liên tục. Cụm từ ba màn trở lên phải chuyển sang nhóm model khác hoặc ghép nhiều máy.
Khi nào nên chọn dòng DS-370 thay vì nhóm mô-đun cắm trong màn?
Khi màn hình hiện có không có khe cắm mô-đun, hoặc khi điểm hiển thị cần nhiều cổng vào ra và khe mở rộng cho mô-đun không dây. Nếu màn đã có khe OPS hoặc SDM thì nhóm mô-đun gọn hơn và không có cáp hình chạy ngoài.
