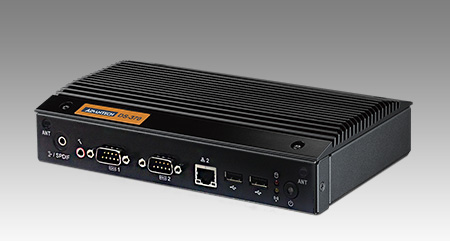

Advantech DS-370GQ-U0A1E là đầu phát biển báo kỹ thuật số cấp nhập môn: công suất thấp, kết cấu không quạt, thân 204 x 118,2 x 44,2 mm và khối lượng khoảng 1,1 kg. Điểm đáng chú ý của model này không nằm ở cấu hình xử lý mà ở phần điều khiển: hai cổng nối tiếp RS-232, chức năng tự khởi động lại khi có điện trở lại và chức năng hẹn giờ bật tắt đặt được bằng phần mềm quản lý của hãng. Bài viết nêu thông số theo tài liệu hãng và cách dùng ba tính năng đó ở những điểm hiển thị không có người trực.
1. Thông số kỹ thuật Advantech DS-370GQ-U0A1E
Catalog trên site này chưa có mã DS-370GQ-U0A1E, nên bảng dưới lấy theo tài liệu mô tả sản phẩm. Ô nào chưa có số liệu chắc chắn thì ghi là "theo tài liệu hãng".
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Đầu phát biển báo kỹ thuật số công suất thấp, kết cấu không quạt |
| Cổng nối tiếp | 2 x RS-232 để nối thiết bị ngoại vi |
| Khởi động lại khi có điện | Có, máy tự lên sau khi nguồn trở lại |
| Hẹn giờ bật tắt | Có, đặt lịch bằng phần mềm quản lý thiết bị của hãng |
| Hệ điều hành | Windows Embedded Standard 7 tích hợp; Linux Fedora 20 |
| Kích thước, khối lượng | 204 x 118,2 x 44,2 mm; khoảng 1,1 kg |
| Nhiệt độ hoạt động | 0 tới 40 độ C |
| Bộ xử lý và bộ nhớ | Theo tài liệu hãng cho bản mã này |
| Ngõ ra hình và độ phân giải | Theo tài liệu hãng |
| Cổng mạng | Theo tài liệu hãng |
| Nguồn điện | Theo tài liệu hãng |
Hai lưu ý khi đọc bảng. Thứ nhất, các phiên bản hệ điều hành ghi trong tài liệu gốc đã cũ, nên khi đặt hàng cần xác nhận với hãng phần mềm đi kèm lô sản xuất hiện hành. Thứ hai, dải nhiệt dừng ở 40 độ C và máy không quạt, nghĩa là chỗ đặt phải thoáng. Cách xử lý cho các vị trí nóng nằm ở bài lắp đầu phát ngoài trời và chống nóng.
2. Hai cổng RS-232 dùng để làm gì
Cổng nối tiếp trên một đầu phát biển báo không phải là di sản để lại cho đủ bộ cổng. Nó giải quyết đúng một nhóm việc mà cổng mạng và cổng USB không làm thay được.
- Điều khiển màn hình bằng lệnh. Nhiều màn hình chuyên dụng nhận lệnh bật, tắt, đổi ngõ vào và đặt độ sáng qua cổng nối tiếp. Nối được đường này thì đầu phát điều khiển luôn màn, thay vì để màn chạy theo lịch riêng của nó.
- Đầu đọc mã và thiết bị nhập. Kiosk tra cứu thường đi kèm đầu đọc mã vạch hoặc bàn phím rút gọn dùng giao tiếp nối tiếp.
- Thiết bị đếm lượt và cảm biến. Bộ đếm người qua cửa, cảm biến hiện diện, bộ điều khiển đèn nền quảng cáo là nhóm thiết bị công nghiệp còn dùng nhiều cổng nối tiếp.
- Hai cổng thay vì một. Có hai cổng nghĩa là điều khiển màn và đọc thiết bị nhập chạy song song, không phải chọn một trong hai hoặc thêm bộ chuyển đổi.
Điểm cần chuẩn bị trước khi lắp là tài liệu lệnh của thiết bị định nối và loại cáp nối tiếp đúng chân. Hai thứ này nên xin trước khi ra hiện trường, vì tại điểm rất khó tra cứu.
3. Tự khởi động lại và hẹn giờ bật tắt
Điểm hiển thị đặt ở hành lang, sảnh hoặc trong tủ khóa thường không có người trực. Hai chức năng dưới đây quyết định điểm đó tự phục hồi được hay phải chờ người tới.
Tự lên sau khi có điện. Sau một lần mất điện, máy không có chức năng này sẽ nằm im ở trạng thái tắt cho tới khi ai đó bấm nút nguồn. Với màn treo cao hoặc máy nằm trong tủ khóa, đây là một chuyến đi lại và một khoảng thời gian màn tối mà không ai biết. Chức năng khởi động lại khi có điện xóa hẳn nhóm sự cố này.
Hẹn giờ bật tắt. Máy chỉ chạy trong khung giờ có người xem, ví dụ từ giờ mở cửa tới giờ đóng cửa. Việc này giảm số giờ hoạt động mỗi năm và giảm thời gian màn hình phải sáng. Cần chốt trước ba điều: khung giờ cho từng nhóm điểm, khung giờ đẩy bản cập nhật để không rơi vào lúc máy đã tắt, và cách xử lý những ngày mở cửa ngoài lịch thường lệ.
4. So sánh khả năng điều khiển trong dòng DS
Bảng dưới xếp các model theo đúng một trục: máy điều khiển được thiết bị ngoài tới đâu và tự xoay xở tới đâu khi không có người. Các trục khác như số màn, chuẩn khe hay nền xử lý nằm ở những bài riêng dẫn trong bảng.
| Model | Cổng nối tiếp | Tự lên khi có điện | Hẹn giờ bật tắt | Cách tự phục hồi khác |
|---|---|---|---|---|
| DS-370GQ-U0A1E | 2 x RS-232 | Có | Có, đặt bằng phần mềm quản lý của hãng | Theo tài liệu hãng |
| DS-280GB-S8A1E | Cổng UART qua đầu nối JAE | Theo tài liệu hãng | Theo tài liệu hãng | Bộ đếm giám sát đặt được từ 1 tới 255 giây, tự khởi động lại khi ứng dụng treo |
| DS-200GB-T0A1E | Theo tài liệu hãng | Theo chế độ AT hoặc ATX của nguồn | Theo tài liệu hãng | Bộ đếm giám sát đặt được từ 1 tới 255 giây |
| DS-100GL-S8A1E | Theo tài liệu hãng | Theo tài liệu hãng | Theo tài liệu hãng | Nhóm nhập môn nền Android, phục hồi chủ yếu qua phần mềm quản lý |
Cách đọc bảng: nếu điểm hiển thị cần điều khiển màn hình hoặc thiết bị ngoài bằng lệnh, cổng nối tiếp là tiêu chí loại trừ và DS-370GQ-U0A1E nằm đúng nhóm đó. Nếu rủi ro chính là ứng dụng hiển thị treo giữa ngày, tiêu chí chuyển sang bộ đếm giám sát. Còn khi cả cụm đã có lớp quản lý tập trung thì phần lớn tình huống xử lý được từ xa, mô tả ở bài quản lý cụm biển báo số bằng DeviceOn.
5. Advantech DS-370GQ-U0A1E dùng cho việc gì
- Bảng thông tin trong sảnh cơ quan và trường học. Nội dung nhẹ, chạy theo giờ hành chính, và không có người trực thiết bị. Hẹn giờ bật tắt cùng tự lên sau mất điện là hai thứ dùng tới hằng tuần.
- Kiosk tra cứu có đầu đọc mã. Hai cổng nối tiếp đủ cho một đầu đọc và một đường điều khiển màn.
- Màn quảng cáo trong cửa hàng nhỏ. Kết cấu không quạt và mức công suất thấp cho phép đặt máy ở nơi kín gió hơn máy có quạt, miễn là vẫn còn đối lưu.
- Điểm hiển thị đặt trong tủ khóa. Không ai bấm được nút nguồn, nên khả năng tự lên sau khi có điện là điều kiện bắt buộc.
6. Mua Advantech DS-370GQ-U0A1E ở đâu
Bốn thông tin nên chuẩn bị trước khi hỏi hàng: điểm hiển thị có thiết bị ngoài cần điều khiển hay không, khung giờ hoạt động thực tế mỗi ngày, chỗ đặt máy có đối lưu gió hay nằm trong hộp kín, và phần mềm hiển thị hiện có chạy trên nền nào. Các model cùng dòng và cách chọn giữa chúng mô tả ở bài trình phát bảng hiệu kỹ thuật số DS-370.
Cấu trúc chung của một hệ thống hiển thị, gồm đầu phát, màn hình, phần mềm nội dung và đường mạng, trình bày ở bài hệ thống bảng hiệu kỹ thuật số Advantech. Màn hình đi kèm nằm ở danh mục màn hình công nghiệp.
Nhóm máy tính nhúng cùng hãng dùng cho các hệ điều khiển có nhiều cổng nối tiếp liệt kê tại danh mục máy tính nhúng Advantech trên IPC247. Khi cần lọc theo số cổng, số ngõ hình và dải nhiệt, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về Advantech DS-370GQ-U0A1E
Hai cổng RS-232 trên Advantech DS-370GQ-U0A1E dùng để làm gì?
Để nối các thiết bị điều khiển bằng lệnh nối tiếp. Trong hệ hiển thị, phổ biến nhất là điều khiển màn hình bật tắt và đổi ngõ vào theo lệnh, ngoài ra còn dùng cho đầu đọc mã, thiết bị đếm lượt hoặc bộ điều khiển đèn nền.
Chức năng tự khởi động lại khi có điện có ý nghĩa gì?
Sau khi mất điện và có điện trở lại, máy tự lên mà không cần ai bấm nút. Với điểm hiển thị đặt trong tủ khóa hoặc treo cao, đây là khác biệt giữa việc màn tự sáng lại sau vài phút và việc phải cử người tới bấm nguồn.
Hẹn giờ bật tắt khác việc để máy chạy suốt ngày đêm thế nào?
Hẹn giờ cho phép máy chỉ chạy trong khung giờ có người xem. Việc này giảm số giờ hoạt động mỗi năm, giảm điện tiêu thụ và giảm thời gian màn hình phải sáng. Đổi lại phải chốt trước khung giờ mở và đóng cho từng nhóm điểm.
Advantech DS-370GQ-U0A1E chạy hệ điều hành nào?
Theo tài liệu, máy đi kèm bản Windows Embedded Standard 7 tích hợp và bản Linux Fedora 20. Đây là các phiên bản theo tài liệu gốc của model, nên khi đặt hàng cần xác nhận với hãng phiên bản phần mềm hiện hành cho lô sản xuất mới.
Máy có kích thước và dải nhiệt ra sao?
Thân máy 204 x 118,2 x 44,2 mm, khối lượng khoảng 1,1 kg, kết cấu không quạt và thuộc nhóm công suất thấp. Dải nhiệt hoạt động công bố là 0 tới 40 độ C, nên chỗ đặt phải có đối lưu gió thay vì hộp kín.
