Gộp màn hình và bo mạch vào một khối là cách tiết kiệm chỗ, nhưng lý do dùng máy tính all-in-one Advantech trong nhà máy nằm ở chỗ khác: bớt dây, bớt điểm hỏng và gắn thẳng được lên mặt tủ điện. Bài này liệt kê các vị trí lắp thường gặp, yêu cầu kỹ thuật của từng vị trí và dòng máy ứng với nó.
Phần định nghĩa và cách phân biệt với màn hình cảm ứng rời có ở bài máy tính cảm ứng Advantech là gì, nên ở đây chỉ bàn phần chọn theo vị trí.
Sáu vị trí lắp thường gặp
| Vị trí | Việc máy phải làm | Điều kiện tại chỗ |
|---|---|---|
| Mặt tủ điện đầu chuyền | Hiển thị lệnh sản xuất, nhập số liệu ca | Rung từ máy móc, bụi kim loại, có dầu |
| Trạm kiểm tra chất lượng | Mở bản vẽ, ghi kết quả đo | Thao tác tay trần, cần màn rộng |
| Kho hàng và khu soạn đơn | Đọc mã, xác nhận lấy hàng | Nhiều người dùng chung, chạm liên tục |
| Khu chế biến thực phẩm | Ghi thông số công đoạn | Rửa bằng vòi nước, độ ẩm cao |

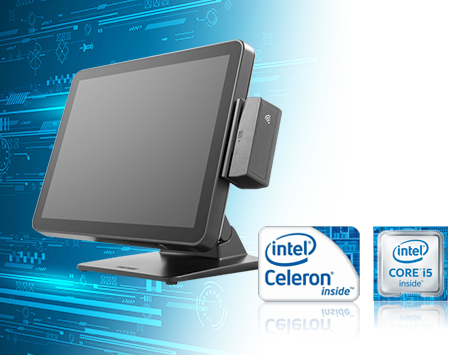

| Quầy dịch vụ và kiosk tra cứu | Tra thông tin, xác nhận giao dịch | Người lạ thao tác, chạy suốt giờ mở cửa |
| Phòng điều khiển | Theo dõi hệ giám sát, xử lý cảnh báo | Có máy lạnh, cần nhiều cổng và khe mở rộng |
Sáu vị trí này khác nhau ở ba điểm: cách người dùng chạm màn hình, mức bẩn của môi trường và nhu cầu mở rộng. Ba điểm đó dẫn tới ba nhóm model khác nhau.
Yêu cầu kỹ thuật đi kèm từng điều kiện
| Điều kiện tại chỗ | Yêu cầu kỹ thuật | Lý do |
|---|---|---|
| Bụi và dầu | Thiết kế không quạt | Không hút bụi vào trong, bớt một chi tiết quay có thể kẹt |
| Rửa nước hoặc bắn dung dịch | Mặt trước đạt cấp bảo vệ chống bụi và tia nước | Giữ nước ngoài mặt tủ khi lắp đúng cách |
| Thao tác bằng găng tay | Cảm ứng điện trở | Nhận lực bấm, không phụ thuộc da tay |
| Thao tác vuốt và phóng to | Cảm ứng điện dung nhiều điểm | Nhẹ tay, hợp với tra cứu bản vẽ |
| Nguồn lấy từ tủ | Nhận nguồn một chiều dải rộng | Dùng chung nguồn 24 V có sẵn trong tủ |
| Chạy nhiều năm không đổi cấu hình | Vòng đời sản phẩm dài, có tài liệu thay thế | Máy hỏng sau vài năm vẫn tìm được bản tương đương |
Dòng máy Advantech ứng với từng vị trí
| Model | Đặc điểm chính | Hợp với vị trí |
|---|---|---|

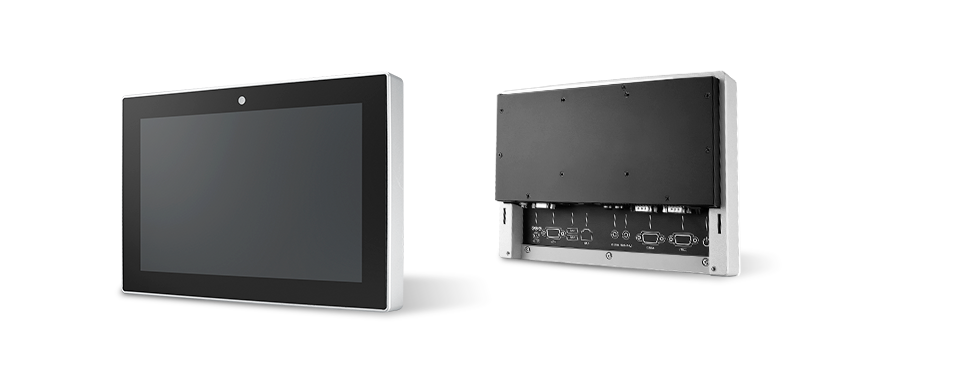

| TPC-1551T | Màn 15 inch XGA, không quạt, cảm ứng điện trở 5 dây, dải nhiệt làm việc mở rộng, mặt trước đạt cấp bảo vệ cao, có khe mini PCIe | Mặt tủ đầu chuyền, khu vực người dùng đeo găng |
| TPC-1782H | Màn 17 inch SXGA, nền Core i thế hệ 4, không quạt, có khe PCIe x1 và mini PCIe, mở rộng cổng theo mô-đun iDoor | Trạm cần thêm cổng nối tiếp hoặc vào ra số |
| PPC-3151 | Màn 15 inch, không quạt, nền Core i thế hệ 6, cảm ứng điện dung, nguồn một chiều dải rộng, hai cổng mạng, treo được chuẩn VESA | Trạm kiểm tra chất lượng, phòng điều khiển nhỏ |
| PPC-4150W | Màn rộng 15,6 inch, không quạt, cảm ứng điện dung nhiều điểm, mặt trước chống bụi và tia nước | Kho hàng, quầy dịch vụ, kiosk tra cứu |
| IPPC-6152A | Màn 15 inch, hỗ trợ Core i cùng nhiều khe mở rộng chuẩn PCI và PCIe, gắn được nhiều ổ | Phòng điều khiển cần cắm card chuyên dụng |
Máy dùng trong khu vực rửa hằng ngày là một nhóm riêng, vỏ thép không gỉ và kín cả bốn mặt. Nhóm này có ở bài máy tính cảm ứng thép không gỉ. Nhóm dùng trong bệnh viện cũng tách riêng vì yêu cầu an toàn điện, xem bài máy tính y tế tất cả trong một.
Ba việc quyết định lúc lắp đặt
Khoét mặt tủ đúng kích thước. Cấp bảo vệ mặt trước chỉ có giá trị khi gioăng ép đều quanh viền. Lỗ khoét rộng hơn hoặc mặt tủ cong đều dẫn tới hở một góc, và nước theo đó vào trong.
Chọn nguồn lấy tại chỗ. Máy nhận nguồn một chiều dải rộng dùng chung được nguồn 24 V có sẵn trong tủ, bớt một bộ đổi nguồn và bớt một điểm hỏng. Nếu tủ chỉ có nguồn xoay chiều thì tính thêm chỗ cho bộ nguồn và tản nhiệt của nó.
Định trước đường dây tín hiệu. Máy đặt ở mặt tủ thường phải nối tới bộ điều khiển, đầu đọc mã và mạng nhà máy. Đếm đủ số cổng cần dùng trước khi chốt model, vì thêm cổng sau khi máy đã gắn lên tủ thường phải dùng mô-đun mở rộng hoặc đổi máy.
Ví dụ một xưởng cơ khí ba trạm
- Trạm đầu chuyền: máy màn 15 inch cảm ứng điện trở gắn mặt tủ, hiển thị lệnh gia công, thợ thao tác khi vẫn đeo găng.
- Trạm đo kiểm: máy màn rộng cảm ứng điện dung đặt trên giá treo, mở bản vẽ và ghi kết quả đo vào biểu mẫu.
- Trạm nhập kho thành phẩm: máy màn rộng gắn cột, nối đầu đọc mã vạch qua cổng USB, xác nhận số lượng theo lệnh.
- Ba máy dùng chung một hình nền giao diện và một tài khoản quản trị, cập nhật phần mềm theo cùng một quy trình.
Cách chia này giữ số loại máy ở mức ba, đủ để mỗi trạm có máy phù hợp mà vẫn dễ mua dự phòng và dễ đào tạo người vận hành.

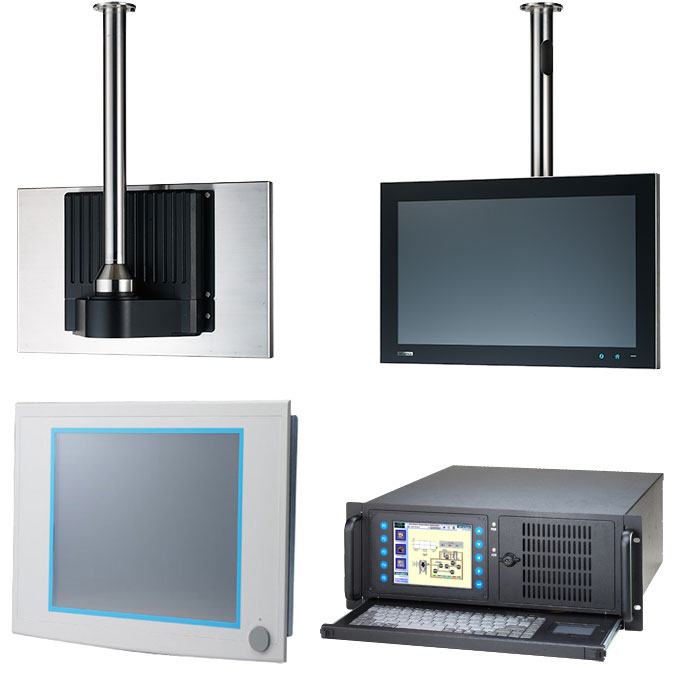

Chọn máy tính all-in-one Advantech theo vị trí lắp
Máy gắn mặt tủ và máy treo giá chọn trong danh mục máy tính màn hình cảm ứng. Bối cảnh so sánh các dòng bảng điều khiển công nghiệp có ở trang panel PC công nghiệp Advantech trên IPC247.
Khi đã biết kích thước màn cần dùng, cách người vận hành chạm máy và điều kiện vệ sinh tại chỗ, lọc model bằng công cụ chọn máy theo yêu cầu, ghi rõ máy gắn mặt tủ hay đặt trên giá để bên tư vấn tính đúng bộ khung lắp.
Câu hỏi thường gặp về máy tính all-in-one Advantech
Máy all-in-one khác máy để bàn ghép màn hình rời ở điểm nào?
Khác ở số điểm hỏng và ở cách lắp. Máy gộp một khối chỉ có một dây nguồn và một bộ khung, gắn thẳng lên mặt tủ hoặc lên giá treo. Máy để bàn ghép màn hình rời cần thêm dây hình, dây nguồn thứ hai và một chỗ đặt thùng máy, ba thứ hay gặp sự cố ở môi trường rung và bụi.
Mặt trước đạt IP65 có nghĩa là cả máy chống nước không?
Không. Cấp bảo vệ đó chỉ tính cho mặt trước sau khi máy đã lắp đúng cách vào mặt tủ, có gioăng ép đều. Mặt sau và các cổng kết nối vẫn nằm trong tủ hoặc trong hộp che, nên phần thân máy phải được bảo vệ bằng vỏ tủ.
Nên chọn cảm ứng điện dung hay cảm ứng điện trở?
Chọn theo cách người dùng chạm màn hình. Nơi thao tác bằng găng tay dày hoặc tay ướt thường dùng cảm ứng điện trở vì bấm bằng lực. Nơi thao tác tay trần, cần vuốt và phóng to như tra cứu bản vẽ thì cảm ứng điện dung cho thao tác nhẹ tay hơn.
Máy gộp một khối có nâng cấp được không?
Tuỳ dòng. Nhiều dòng để sẵn khe mở rộng nhỏ cho mô-đun mạng và khay ổ lưu trữ, một số dòng khung cấu hình còn cho phép thay bo mạch chuẩn nhỏ. Cần nói rõ nhu cầu mở rộng trước khi chốt model, vì phần này khó bổ sung sau khi đã gắn máy lên tủ.
Máy đặt ở khu vực rửa bằng vòi nước thì chọn loại nào?
Chọn máy vỏ thép không gỉ, kín cả bốn mặt, cấp bảo vệ toàn thân thay vì chỉ mặt trước. Loại này dùng trong chế biến thực phẩm và khu vực vệ sinh thiết bị hằng ngày.
