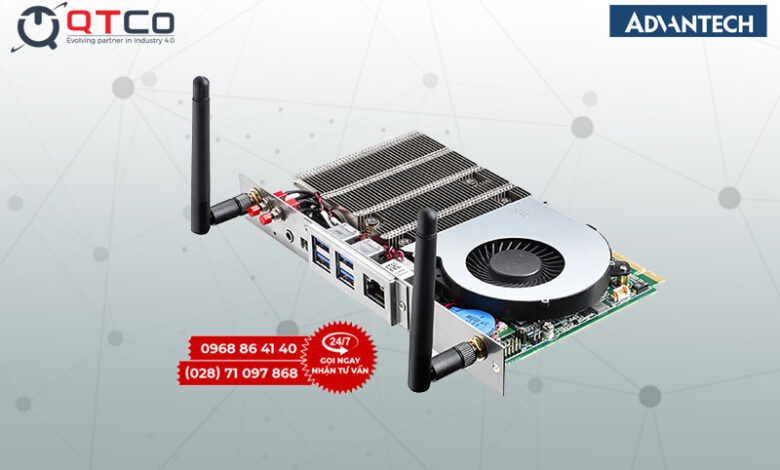

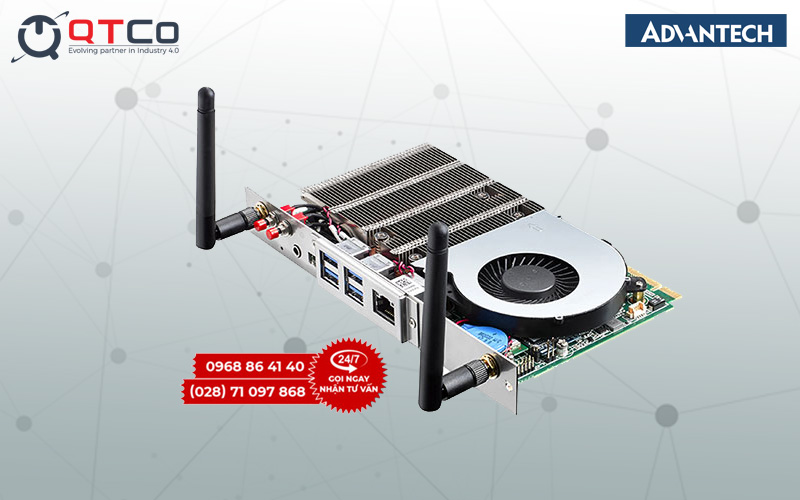

DS-200GB-U5A1E là mô-đun đầu phát biển hiệu kỹ thuật số của Advantech theo khuôn khổ SDM-L: bộ xử lý Intel Core i5-8400H, chipset Intel QM370, đồ họa Intel UHD 630, bộ nhớ tối đa 32 GB, thân 175 x 100 x 20 mm, khối lượng 1 kg và dải nhiệt hoạt động 0 tới 55 độ C. Bài viết nêu thông số theo tài liệu hãng, sau đó đi vào phần thường bị bỏ qua khi lập cấu hình: chọn màn hình đi kèm sao cho đúng với khoảng cách người xem và điều kiện ánh sáng tại điểm lắp.
1. Thông số kỹ thuật DS-200GB-U5A1E
| Hạng mục | Thông số |
|---|---|
| Bộ xử lý | Intel Core i5-8400H, chipset hệ thống Intel QM370 |
| Đồ họa | Intel UHD 630 tích hợp trong bộ xử lý |
| Bộ nhớ | 2 khe DDR4 SO-DIMM 260 chân, tối đa 32 GB, mỗi khe 16 GB |
| Kiểu lắp | Mô-đun cắm khe SDM, khuôn khổ SDM-L |
| Kích thước, khối lượng | 175 x 100 x 20 mm; 1 kg |
| Nhiệt độ hoạt động | 0 tới 55 độ C |
| Hệ điều hành | Windows 10 bản 64 bit |
| Chứng nhận | CE, FCC |
| Ngõ ra hình và độ phân giải | Theo tài liệu hãng cho bản mã này |
| Lưu trữ và cổng mạng | Theo tài liệu hãng |
| Nguồn điện | Cấp qua khe cắm mô-đun trên màn hình; mức cụ thể theo tài liệu hãng |
So với bản mã dùng Core i3 trong cùng dòng, U5A1E nhỉnh hơn ở mức xử lý. Phần khác biệt đó chỉ có ý nghĩa khi nội dung nặng: nhiều lớp hình động, trang web nội bộ có biểu đồ cập nhật liên tục, hoặc ứng dụng tương tác chạy trên chính máy. Với danh sách phát video và ảnh tĩnh, cả hai bản mã đều dư sức. Phần so sánh giữa chuẩn SDM và chuẩn OPS, cùng lý do màn hình phải chốt chuẩn khe trước, trình bày ở bài DS-200GB-T0A1E.
2. Vì sao màn hình quyết định phần lớn kết quả
Với dạng mô-đun, người đi ngang qua không nhìn thấy đầu phát. Thứ họ đánh giá là màn hình: chữ có đọc được từ chỗ đứng không, hình có bạc màu vào giờ nắng không, màu có lệch giữa hai màn cạnh nhau không. Đầu phát chỉ cần đủ sức xuất đúng độ phân giải và giữ lịch phát; phần còn lại nằm ở tấm màn.
Vì vậy khi lập cấu hình, ba con số về màn hình nên chốt trước con số về đầu phát: khoảng cách từ vị trí người xem tới màn, mức ánh sáng chiếu lên mặt màn vào giờ sáng nhất trong ngày, và cỡ chữ nhỏ nhất mà nội dung sẽ dùng. Ba con số này quyết định cỡ màn, mức độ sáng và độ phân giải. Chỉ khi có chúng thì câu hỏi "đầu phát nào" mới có câu trả lời gọn.
3. Chọn màn hình theo vị trí và khoảng cách người xem
| Vị trí điểm hiển thị | Khoảng cách người xem | Cỡ màn thường dùng | Độ phân giải nên có | Yêu cầu về độ sáng |
|---|---|---|---|---|
| Quầy thu ngân, kiosk tra cứu | Trong tầm tay tới khoảng một mét | Nhóm màn nhỏ, thường dưới 32 inch | Full HD là đủ, người xem vẫn thấy rõ điểm ảnh nếu đứng sát | Mức phổ thông trong nhà |
| Bảng thực đơn treo sau quầy | Vài mét, người xem đứng xếp hàng | Nhóm 43 tới 55 inch, thường ghép nhiều màn | Full HD cho từng màn nếu chữ đủ lớn | Mức phổ thông trong nhà, tránh đèn rọi thẳng vào mặt màn |
| Sảnh chờ, hành lang | Vài mét tới hơn mười mét | Nhóm màn lớn, từ 55 inch trở lên | Mức 4K nếu nội dung có chữ nhỏ hoặc bảng biểu | Cao hơn mức phổ thông nếu sảnh có mái lấy sáng |
| Màn dọc đặt sát lối đi | Người xem đi ngang, có lúc đứng sát | Nhóm màn dọc cỡ lớn | Mức 4K vì người xem có thể tới rất gần | Theo hướng màn so với cửa kính |
| Màn hướng ra mặt phố hoặc cửa kính | Ngoài vỉa hè nhìn vào | Theo bề rộng ô kính | Theo nội dung, chữ phải đủ lớn | Nhóm màn độ sáng cao; mức cụ thể theo tài liệu hãng của màn |
Hai lỗi hay gặp khi đọc bảng này. Lỗi thứ nhất là chọn màn theo diện tích tường trống thay vì theo khoảng cách người xem, dẫn tới màn to nhưng chữ vẫn nhỏ so với chỗ đứng thực tế. Lỗi thứ hai là trả tiền cho mức 4K ở một vị trí mà người xem không bao giờ tới gần hơn mười mét, trong khi khoản đó đủ để nâng độ sáng cho vị trí bị nắng lấn. Phần bối cảnh chung về các khối của một hệ thống hiển thị nằm ở bài hệ thống bảng hiệu kỹ thuật số Advantech.
4. Ba ràng buộc kỹ thuật giữa màn hình và mô-đun
- Chuẩn khe. Mô-đun SDM chỉ vào màn có khe SDM. Đây là điều kiện loại trừ, phải xác minh bằng tài liệu của chính chiếc màn định mua chứ không suy từ thương hiệu.
- Nhiệt trong khe. Dải nhiệt 0 tới 55 độ C của mô-đun là nhiệt độ không khí quanh nó. Nhiệt trong khe phụ thuộc thiết kế tản nhiệt của màn hình, và màn treo ở vị trí nắng chiếu sẽ nóng hơn nhiệt phòng đáng kể.
- Hướng màn và hướng nội dung. Màn xoay dọc thì nội dung phải dựng theo khung dọc từ đầu, không xoay ảnh ngang. Cấu hình xoay hình đặt trên đầu phát, nên phải thống nhất trước khi dựng bộ nội dung mẫu.
- Số màn trên một mô-đun. Một mô-đun phục vụ chính chiếc màn nó cắm vào. Cụm nhiều màn cùng khung hình thuộc nhóm đầu phát đặt rời nhiều ngõ hình, mô tả ở bài DS-780GB-U3A1E.
5. Mua DS-200GB-U5A1E ở đâu
Khi hỏi hàng nên gửi kèm bốn thông tin: chuẩn khe của màn hình đang có hoặc định mua, cỡ màn và khoảng cách người xem, hướng màn so với nguồn sáng mạnh nhất, và loại nội dung sẽ phát. Bốn thông tin này quyết định cả bản mã mô-đun lẫn nhóm màn hình đi kèm.
Màn hình công nghiệp có khe cắm mô-đun nằm ở danh mục màn hình công nghiệp. Nhóm bộ màn hình dùng cho các hệ hiển thị trong nhà máy mô tả ở bài hệ thống hiển thị công nghiệp IDK-2000. Phần theo dõi tình trạng và cập nhật cả cụm từ trung tâm nằm ở bài phần mềm nhúng DeviceOn-iEdge.
Nền tảng chọn cấu hình phần cứng cho hệ hiển thị có tại bài cấu hình máy tính công nghiệp trên IPC247. Khi cần lọc nhanh theo kiểu gắn, số ngõ hình và dải nhiệt, dùng công cụ chọn máy theo nhu cầu.
Câu hỏi thường gặp về DS-200GB-U5A1E
DS-200GB-U5A1E dùng bộ xử lý và bộ nhớ gì?
Máy dùng bộ xử lý Intel Core i5-8400H trên chipset Intel QM370, đồ họa Intel UHD 630 tích hợp. Bộ nhớ theo chuẩn DDR4 SO-DIMM 260 chân, hai khe, tổng tối đa 32 GB với mỗi khe nhận 16 GB.
Chọn cỡ màn hình theo tiêu chí nào?
Theo khoảng cách từ người xem tới màn và theo cỡ chữ nhỏ nhất trên nội dung. Khoảng cách càng xa thì màn phải càng lớn hoặc chữ phải càng to. Một bảng thực đơn treo cao trong nhà hàng và một màn tra cứu đặt ngay tầm tay là hai bài toán khác nhau, dù cùng chạy một đầu phát.
Khi nào cần màn hình độ sáng cao?
Khi màn hướng ra cửa kính, đặt trong sảnh có mái lấy sáng, hoặc quay ra mặt phố. Ánh sáng chiếu lên bề mặt màn làm giảm độ tương phản nhìn thấy, nên màn ở mức độ sáng phổ thông sẽ bạc màu vào giờ nắng. Vị trí này cũng nóng hơn, phải xét dải nhiệt của cả màn lẫn đầu phát.
Màn hình Full HD có dùng được với DS-200GB-U5A1E không?
Có. Đầu phát xuất được mức cao hơn nhưng vẫn chạy đúng với màn Full HD. Điều cần cân nhắc là ngược lại: trả thêm cho phần hiển thị 4K rồi ghép với màn Full HD thì phần chênh không nhìn thấy được.
Vì sao phải chốt chuẩn khe của màn trước khi mua mô-đun?
Vì mô-đun SDM chỉ cắm vào màn có khe SDM, còn màn có khe OPS nhận nhóm mô-đun khác. Chốt sai một trong hai phía thì phải mua lại phía kia. Màn hình không có khe nào thì phải quay về nhóm đầu phát đặt rời kèm hộp kỹ thuật, dây nguồn và cáp hình.
